Fracarro OPT-TX DT optischer Umsetzer/Sender (SC/APC - 4 Sat Eingänge - 1310nm Version)

Ungelesener Beitrag von techno-com »

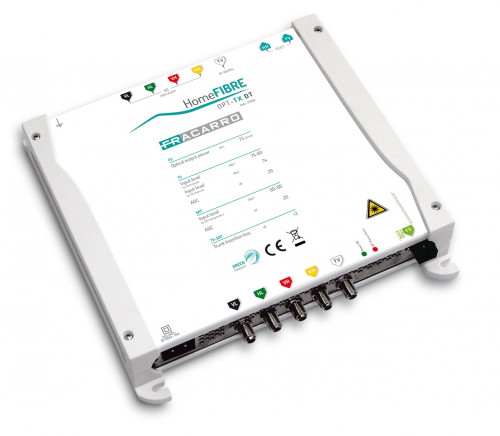

FRACARRO OPT-TX DT Fibre Optic Transmitter (optischer Umsetzer 1310nm Version)
Shoplink

Hinweis: Quattro-LNB auf optischer Umsetzer (SC/APC Anschlüsse), Ausgang tauglich für Jultec JOL0102-90A (Gen2) für eine Breitband-Zuführung auf Jultec JPS/JRS Multischalter.


The Fracarro Home Fibre range is a highly innovative solution, designed for its simplicity of installation from the head end to the wall SPAMMER.

The system uses a conventional LNB and dish assembly requiring no special optical alignment tools. It is capable of carrying all satellite and terrestrial signals through a single 9/125 glass fibre. Additional transmitters can be cascaded using a standard 5 core co-axial back bone giving greater flexibility in system design to supply a large number of outlets.

RELIABILITY

Enables the transfer of signals without loss or degradation over long distances (attenuation 0.3dB/Km)
Immune to electrical and environmental interferences and is therefore ideally suited for those particularly difficult installations

FLEXIBILITY

Enables complex systems with a high number of outlets to be designed easily (1 TX for 128 outlets)
Compatible integration with existing coax systems
Cascadeable distribution typical of multiswitch topography (tree & branch or star wired)

EASE OF INSTALLATION

Simplifies cabling due to the extremely small cables and connectors (only 3mm)
Use of traditional dish and LNB array
No specialised optical alignment equipment required

The 5mW optical transmitter works in the second optical transmission window (1310nm) and manages the SAT signals – from a traditional LNB and dish combination – including full bandwidth DTT.

Equipped with automatic gain control (AGC), up to a maximum of 7 transmitters can easily be connected together using the typical cascade distribution infrastructure, serving up to 896 wall outlets per trunk.

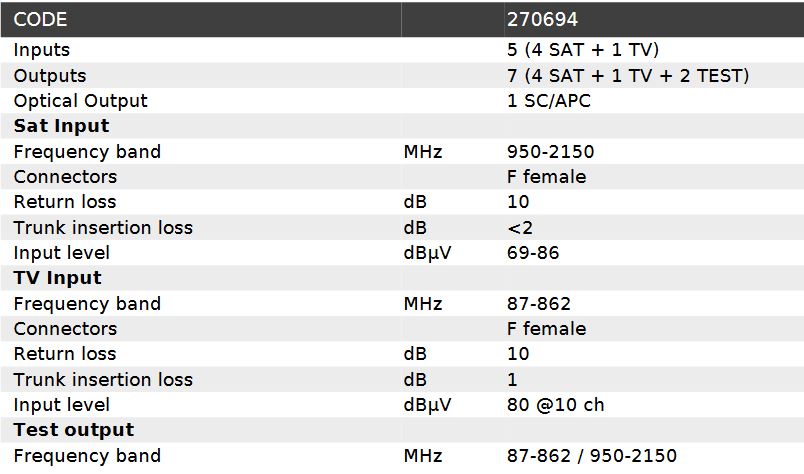

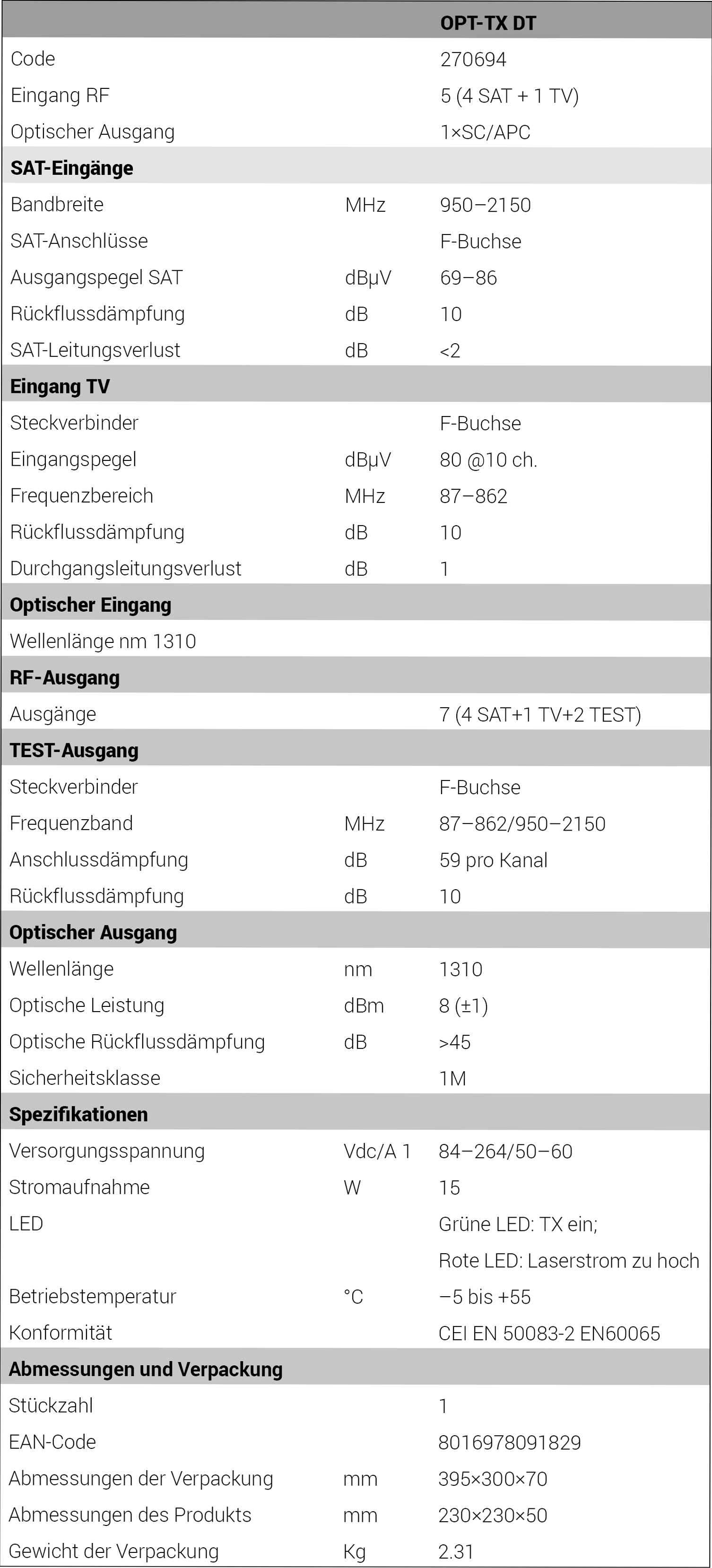

RF Inputs: 5 (4 SAT + 1TERR)
RF Outputs: 7 (4 SAT + 1TERR + 2TEST)
Optical output: 1 SC/APC

SAT Input

Bandwidth MHz: 950 – 2150
Connectors type: F Female
Input Return loss dB: 10
Trunk line insertion loss dB: <2
Input Level dBuV: 69 – 86

TV Input

Bandwidth MHz: 87 – 862
Connectors type: F Female
Input Return loss dB: 10
Trunk line insertion loss dB: 1
Input Level dBuV: 80@10ch

Test outputs

Bandwidth MHz: 87 – 862 / 950 – 2150
Connectors type: F Female
Input Return loss dB: 10
Test signal level dBuV: 59

Optical output

Connectors type: SC/APC
Wavelength nm: 1310
Optical power dBm: 8 (5mW)
Optical return loss dB: >45
Safety class: 1M

MAIN FEATURES

Mains Vac/Hz: 184 – 264 / 50 – 60
Power SPAMMER: 15W
LNB remote feeding mA: 200@14V (4 SAT connectors)
Operating temperature °C: -5 to +55
AGC Dynamics: 20dB


Hersteller: Fracarro
Typ: OPT-TX DT 1310nm
EAN: 8016978091829
Dateianhänge

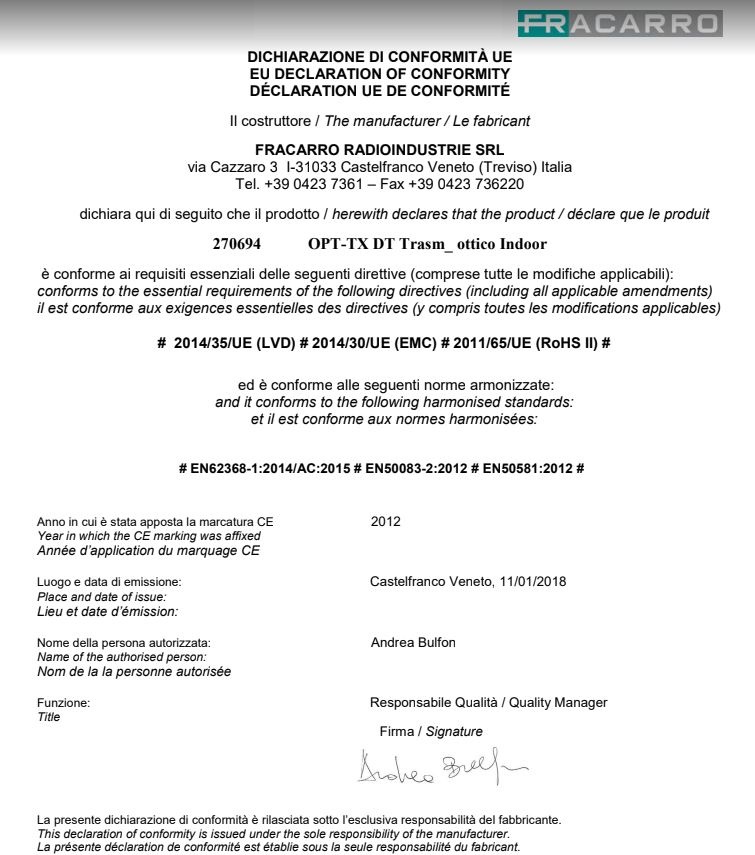

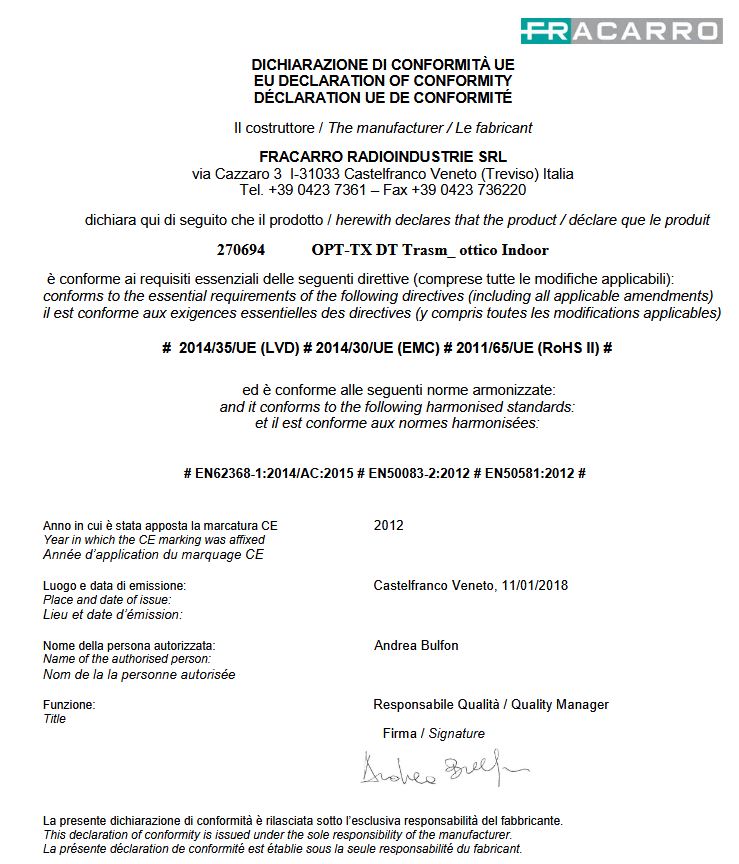

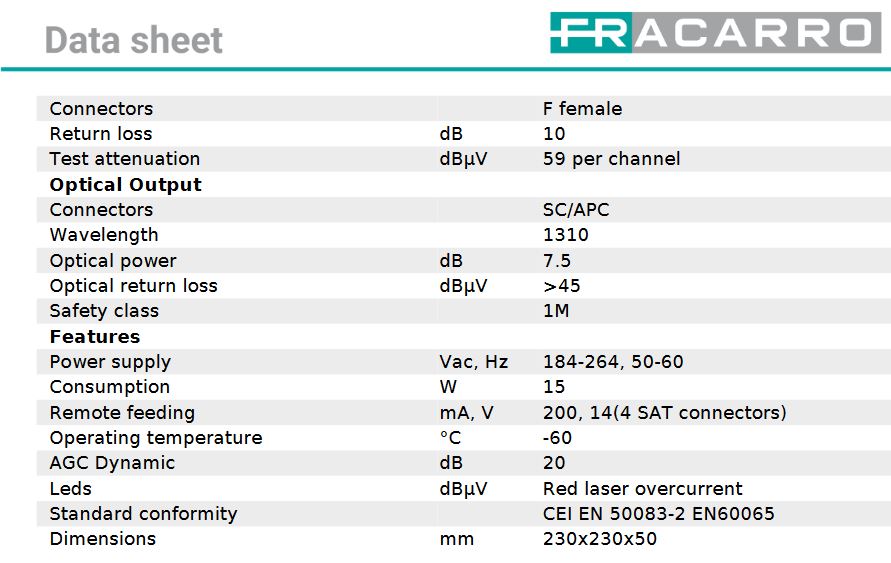

Fracarro_OPT-TX-DT-optischer-Umsetzer_Datenblatt_Data-sheet.pdf
(201.12 KiB) 72-mal heruntergeladen
Fracarro_OPT-TX-DT-optischer-Umsetzer_Anleitung.pdf
(2.34 MiB) 76-mal heruntergeladen
Fracarro 287343 CWDM2 Optische 2 weg muxer_demuxer.pdf
(4.22 MiB) 97-mal heruntergeladen


Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Tags:
Benutzeravatar
techno-com
Site Admin
Beiträge: 21720
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 485 Mal
Danksagung erhalten: 547 Mal
Kontaktdaten:

Re: Fracarro OPT-TX DT optischer Umsetzer/Sender (SC/APC - 4 Sat Eingänge - 1320nm Version)

Ungelesener Beitrag von techno-com »

Demo von einem Aufbau

2x Quattro-LNB (hier für Astra 19.2 Grad Ost + Hotbird 13.0 Grad Ost) => 8 Koaxkabel zu den Fracarro Umsetzern (UV-beständige Koaxkabel im Außenbereich) => 2x Fracarro-Umsetzer (fertig aufgebaut auf einer Lochblechplatte incl. Potentialausgleich => an jedem Ausgang ein Dämpfungsglied (Pegelanpassung) => optisches Kabel auf je 1x optitscher 2-fach Verteiler => optischer 2fach Verteiler und von diesem je 1 optisches Kabel zum Multischalter-Aufbau (1x Kabel von Sat1 + Sat2 in Haus 1 und gleiches in Haus 2) => pro Haus 2x Jultec JOL0102-90A (optischer Eingang auf Breitband-LNB-Ausgang) => Multischalter-Aufbau

Über Jultec JPS/JRS05er Schalter (nur 4x Sat-ZF Eingänge) kann man so 2 Satelliten empfangen.

Jultec JOL-Geräte + JRS-Geräte in diesem Aufbau mussten speziell programmiert werden.

An JEDEM Ausgang (also für jede Wohnung) wurde das Docis-Signal mit eingespeist, jede Wohneinheit kann also Kabel-Internet über ihr jeweils eigenes Modem anschließen. Hierzu wurden an einem der Wohneinheiten-Anschlüsse eine Jultec-Modem-Antennendose (JAD410TRSM) installiiert die über ein Rückkanal-Sperrfilter extra versorgt wurde.
Dateianhänge

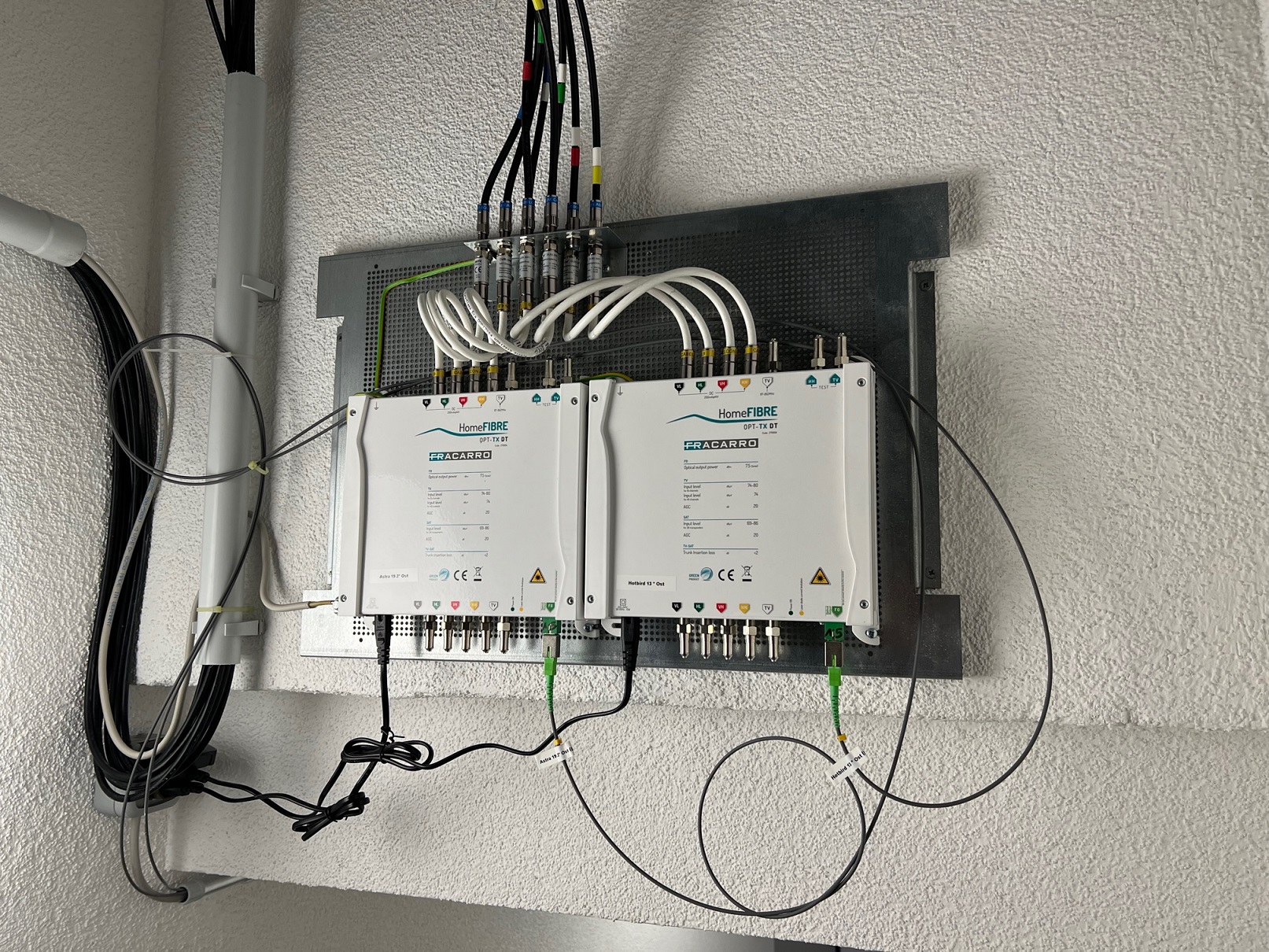

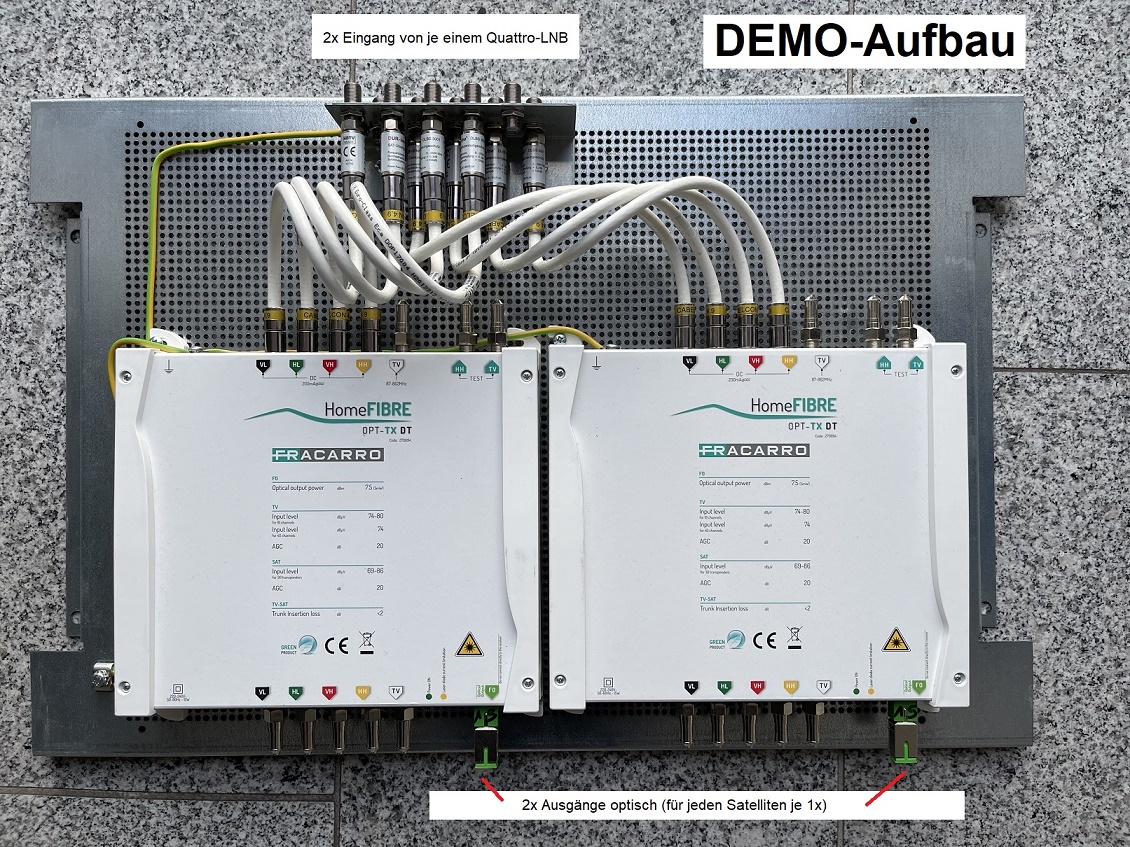

Quattro-LNB auf Fracarro optischer Umsetzer Aufbau für 2 Satelliten
Quattro-LNB auf Fracarro optischer Umsetzer Aufbau für 2 Satelliten

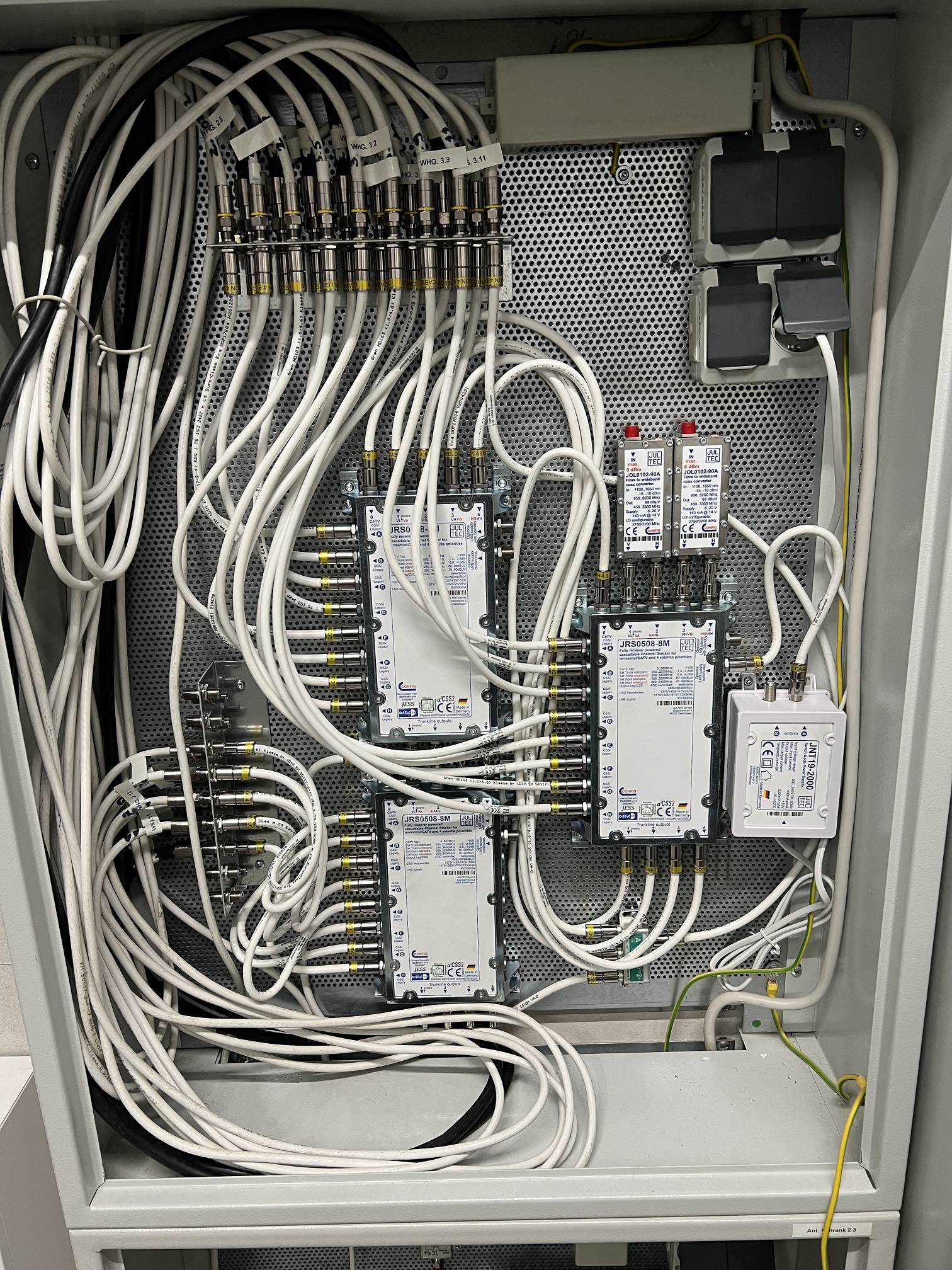

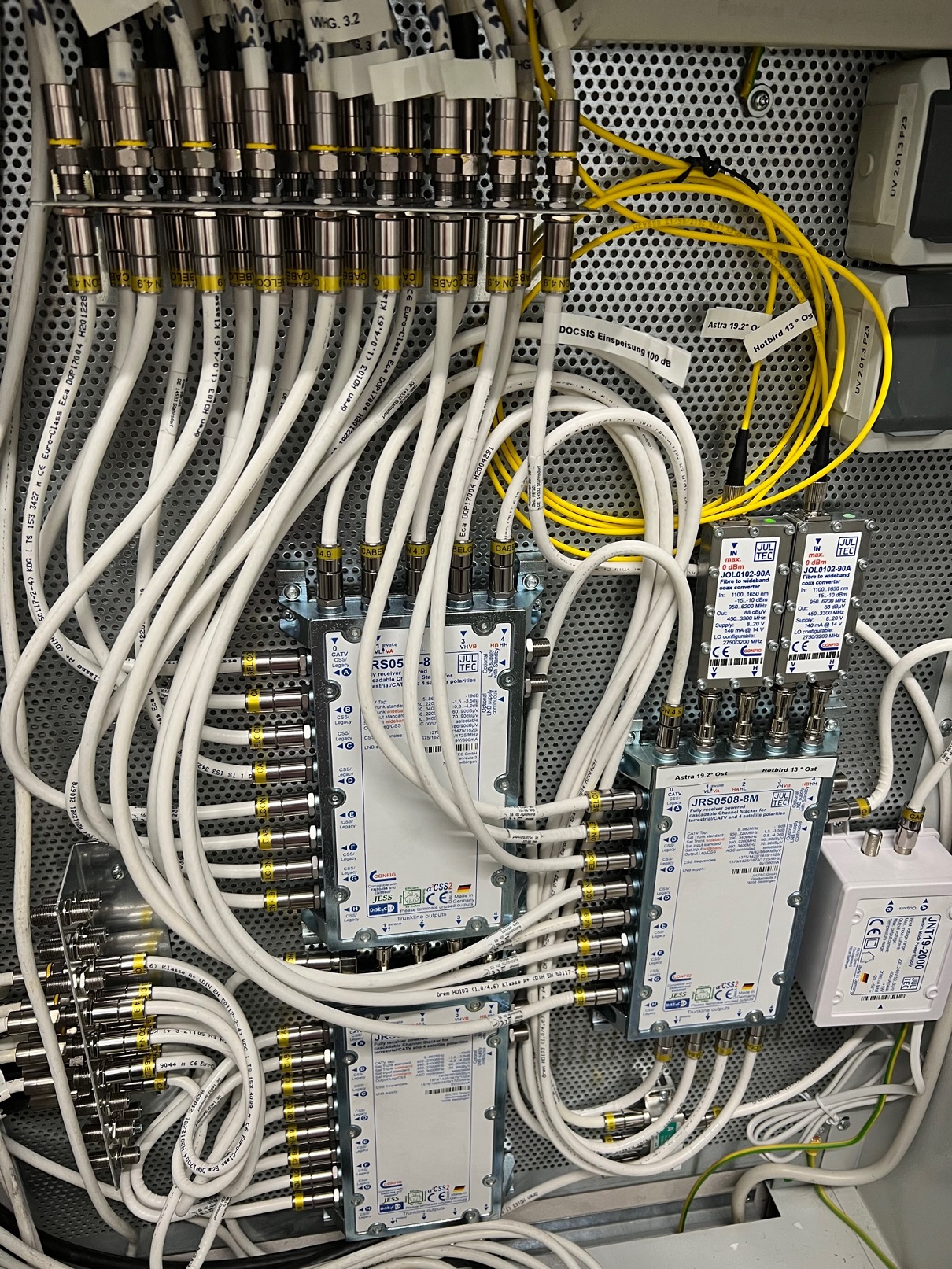

Jultec JRS0508-8 + JOL0102-90A (optischer Eingang auf Breitband-LNB Umsetzer) Aufbau incl Potentialausgleich und terrestrischer Kabel-TV Einspeisung incl. Internet Rückkanal (Docsis) - Haus 1 - Aufbau noch nicht angeschlossen vom optischen Kabel her kommend
Jultec JRS0508-8 + JOL0102-90A (optischer Eingang auf Breitband-LNB Umsetzer) Aufbau incl Potentialausgleich und terrestrischer Kabel-TV Einspeisung incl. Internet Rückkanal (Docsis) - Haus 1 - Aufbau noch nicht angeschlossen vom optischen Kabel her kommend

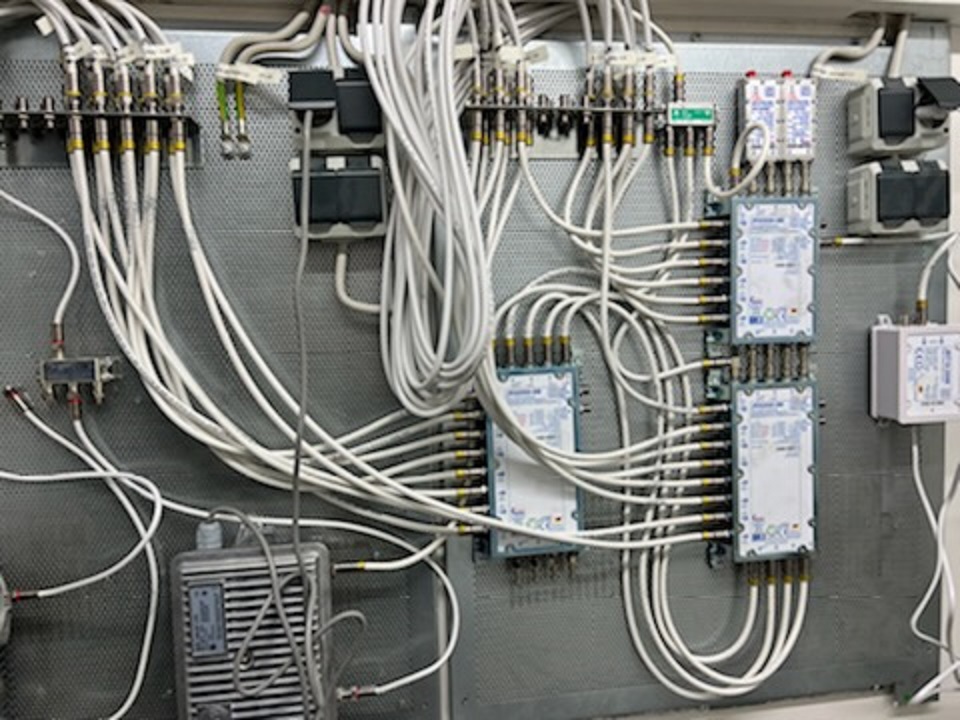

Haus 2 - Aufbau noch nicht angeschlossen vom optischen Kabel her kommend
Haus 2 - Aufbau noch nicht angeschlossen vom optischen Kabel her kommend
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Benutzeravatar
techno-com
Site Admin
Beiträge: 21720
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 485 Mal
Danksagung erhalten: 547 Mal
Kontaktdaten:

Re: Fracarro OPT-TX DT optischer Umsetzer/Sender (SC/APC - 4 Sat Eingänge - 1310nm Version)

Ungelesener Beitrag von techno-com »

Neue Bilder der jetzt fast fertigen Anlage (läuft aber schon alles)
Dateianhänge
Fracarro-2-Satelliten_Umsetzung-Beispiel-mit-Potentialausgleich_Daempfungsglied_Lochblech-Vormontage_Betrieb.jpg
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Benutzeravatar
techno-com
Site Admin
Beiträge: 21720
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 485 Mal
Danksagung erhalten: 547 Mal
Kontaktdaten:

Re: Fracarro OPT-TX DT optischer Umsetzer/Sender (SC/APC - 4 Sat Eingänge - 1310nm Version)

Ungelesener Beitrag von techno-com »

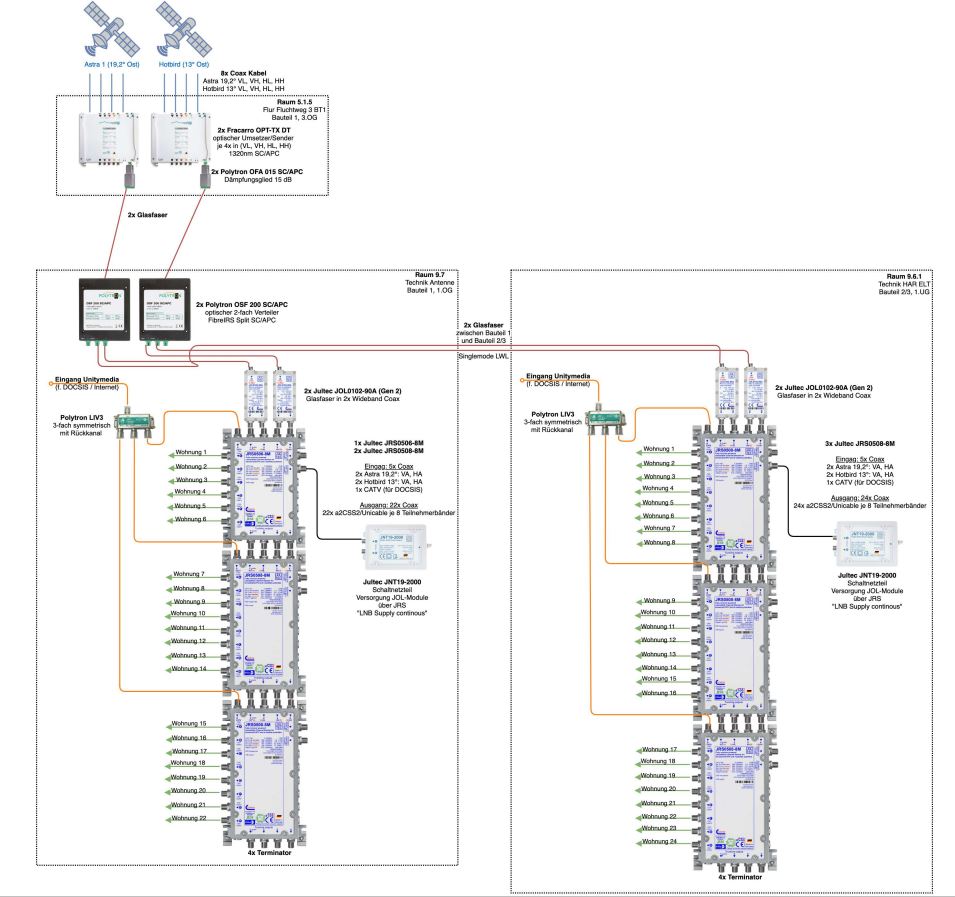

Und hier das alles als Planungsbild

Kurzbeschreibung:

46-Parteien Haus. Umstellung von Kabel-TV auf 2-Satelliten Empfangsanlage (Astra 19.2 + Hotbird 13.0 Grad Ost) incl. Docsis Kabel-Internet/Telefon Einspeisung. Eine Antenne auf dem Flachdach (Gibertini SE 85 OP mit 2-fach Multifeedhalterung) in den Blitzschutz + Potentialausgleich integriert. 2x Quattro-LNB (8 Koaxkabel) in den Haus-Technik-Raum im OG. Dort Umsetzung via 2x Fracarro OPT-TX DT optischer Umsetzer/Sender (SC/APC - 4 Sat Eingänge - 1310nm Version) auf Optik/Glasfaser. 2-fach optischer Verteiler für jeden Fracarro optischen Ausgang um 2 Haus-Hälften einzeln zu versorgen (jeweils die Keller Technik-Räume wo vorher schon die Kabel-TV Verteilung war). Jeweils pro Haushälfte Rückumsetzung von Optik in Koax ("Breitband-LNB Versorgung") via 2x Jultec JOL0102-90A (Gen 2) Optik-nach-Koax-Wandler (optisches Fibre LNB Umsetzer in Breitband/Wideband - Virtual Abschlusseinheit) - JOL programmiert per Jultec a²CSS2 Technologie auf Versorgung per Fracarro-System. Einspeisung via Breitband-LNB Versorgung dann in Jultec JPS0908-8M/T Geräte die kaskadiert aufgebaut wurden um die Anzahl der gewünschten Versorgungen/Wohneinheiten in den Bauten zu versorgen (die JPS-Schalter mussten per Jultec a²CSS2 Techonlogie per JAP100 Programmer entsprechend konfiguriert werden auf JOL-Versorgung + Breitband-LNB-Versorgung). Ein Koaxkabel pro Wohneinheit das am Eingang der Wohnung mit nicht-diodenentkoppelten Verteilern dann wiederrum aufgesplittet wurde passend zu den Anschlüssen in den Wohneinheiten. Antennendosen sind Enddosen "Jultec JAD307TRS" für die Zimmer die Sat-TV Versorgung versorgt bekommen müssen. Eingangs in der Wohnung Rückkanalfilter + pasender Verteiler für die Doscis Versorgung über Jultec Modem-Antennendose (Stichdose) JAD410TRSM. Einspeisung der Terrestrik ("Docsis") über die terrestrischen Eingänge der JPS-Multischalter.
Dateianhänge
Fracarro-Umsetzer-Breitband-LNB-optisch_Jultec-JOL-JRS.pdf
.pdf Version
(677.46 KiB) 38-mal heruntergeladen

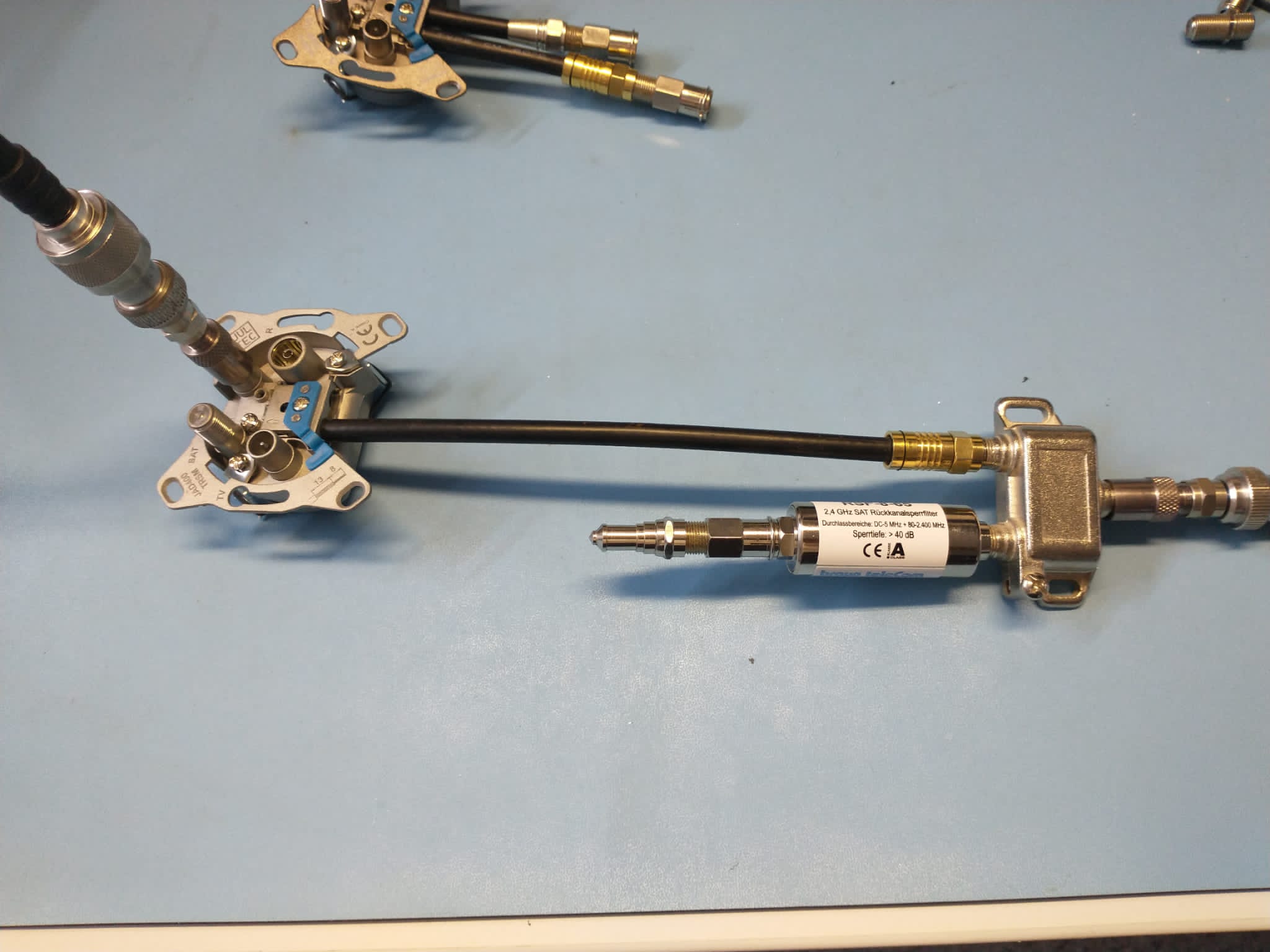

an den hier noch für Test abgeschlossenen F-Endwiderstand gehört die folgende Sat-Versorgung in den Zimmern
an den hier noch für Test abgeschlossenen F-Endwiderstand gehört die folgende Sat-Versorgung in den Zimmern
