Polytron - neue optische SAT-ZF-Verteilung (Quattro-LNB auf Optik Wandler)

Ungelesener Beitrag von techno-com »

NEU: Polytron optische SAT-ZF-Verteilung (Quattro- oder Quad-LNB auf Optik Wandler) - jetzt ohne Stacking-Funktion !!

Neuer Beitrag dazu auch unter Optische Sat-Signalversorgung (DVB-S/S2/S2x) über Glasfasterkabel - Umbau von optischem LNB

Video dazu:

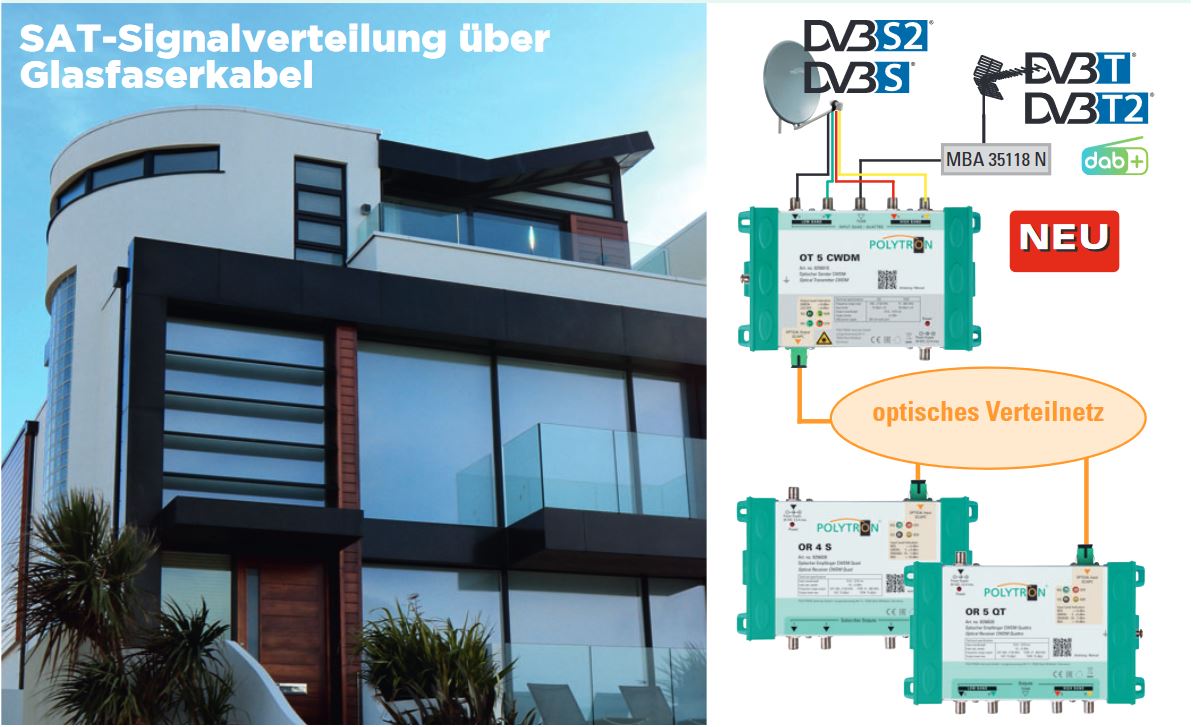

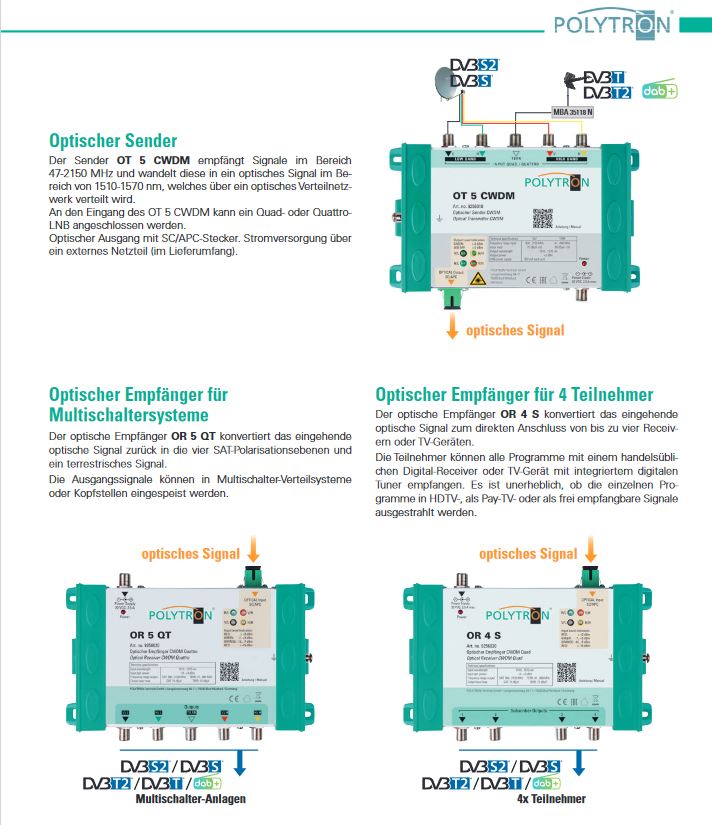

Die Polytron optische SAT-ZF-Serie besteht aus einem optischen Sender OT 5 CWDM und optischen Empfängern OR 5 QT (Quattro) und OR 4 S (Quad) und dient der Verteilung von Satelliten- und terrestrischen Signalen in einem optischen Netzwerk.

Der Sender OT 5 CWDM dient dem Empfang von Signalen im Bereich 47-2150 MHz und deren Bereitstellung als optisches Signal im Bereich von 1510-1570nm, welches in ein optisches Verteilnetzwerk eingespeist werden kann. Die optischen Empfänger dienen der Umwandlung des empfangenen optischen Signals in ein HF-Signal.

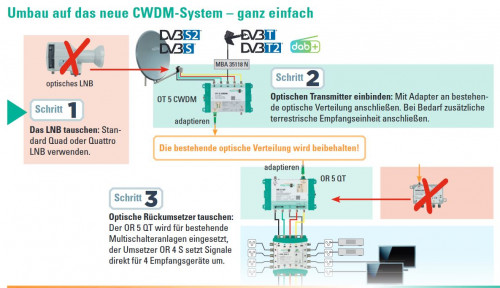

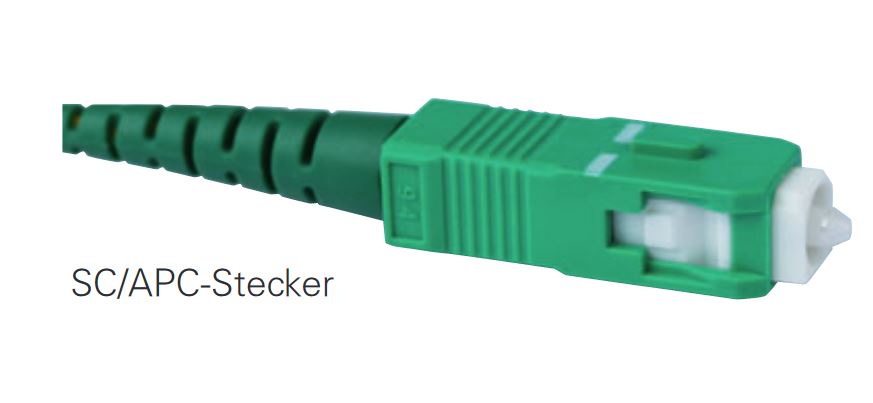

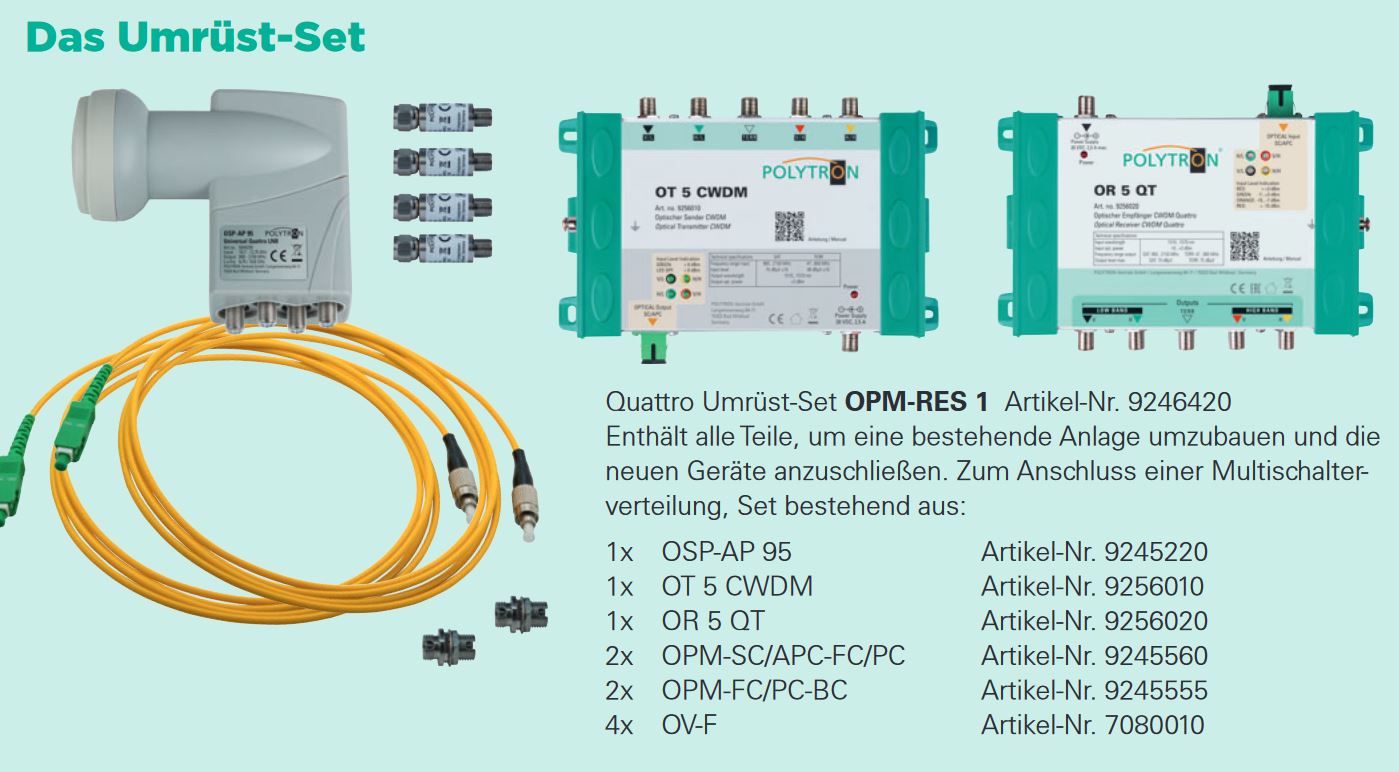

Dieses System ist ein Ersatz für optische LNBs die auf Grund von Bauteil-Abkündigungen in absehbarer Zeit EoL (End of Lifetime) sein werden, schon heute sind nur noch eine stark begrenzte Anzahl an optischen LNBs lieferbar. Die Montage des OT 5 CWDM kann nah des Antennensystems verbaut werden, dafür muss ein wetterfestes, geschütztes Gehäuse verwendet werden und für die Spannungsversorgung vom OT 5 CWDM kann weiterhin das Koaxkabel verwendet werden das bisher für die Spannungsversorgung vom optischen LNB genutzt wurde. Kurz gesagt/erklärt: optisches LNB weg, dafür Quattro-LNB an die Antenne. 4x Koaxkabel (UV-beständig) vom Quattro-LNB zum OT 5 CWDM und von dort dann mit dem vorhandenen optischen Kabel weiter wie bisher. Achtung ! Das alte optische Kabel hat sicher Steckertyp FC/PC, der OT 5 CWDM hat den Steckertyp SC/APC ! Dafür steht ein Adapter zur Verfüng bei Umbauten, siehe folgend => Polytron OPM Adaptor 1 ! Für neue Aufbauten wo die optischen Kabel eh neu verlegt werden müssen stehen direkt die passenden optischen Kabel zur Verfügung, siehe folgend =>
Polytron OFI SC/APC-Serie (Indoor Kabel, SC/APC Anschlüsse) - Shoplink
Polytron OFO SC/APC-Serie (Outdoor Kabel geeignet für Erdverlegung, SC/APC Anschlüsse)
Polytron OFP SC/APC-Serie (optisches Patchkabel Simplex- oder Duplex-Stecker, SC/APC Anschlüsse)

Der optische Empfänger OR 5 QT konvertiert das eingehende optische Signal in vier Ausgänge mit festen SAT-Polarisationsebenen und einen terrestrischen Ausgang zum Anschluss von Multischaltergeräten.

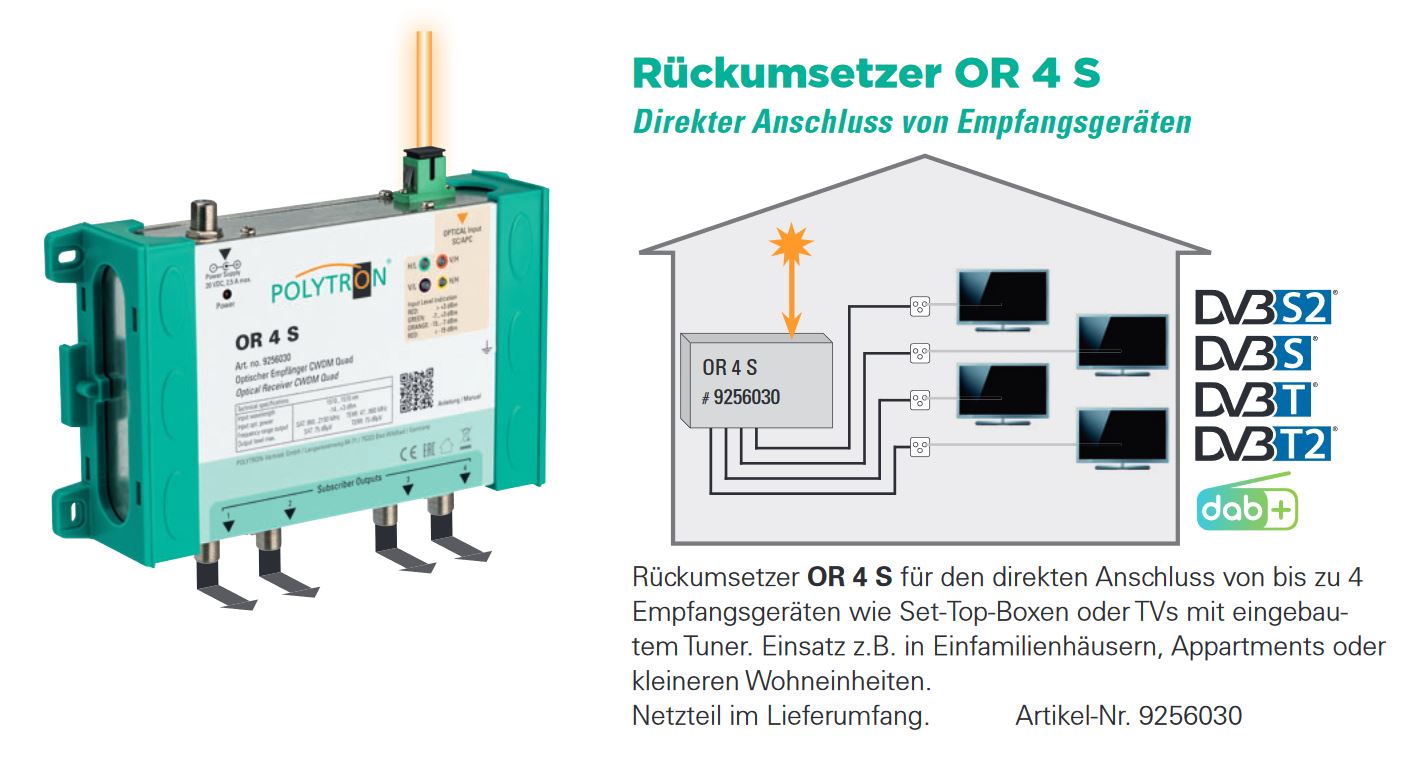

Der optische Empfänger OR 4 S konvertiert das eingehende optische Signal in vier schaltbare Universal-Ausgänge zum direkten Anschluss von Receivern oder
TV-Geräten.

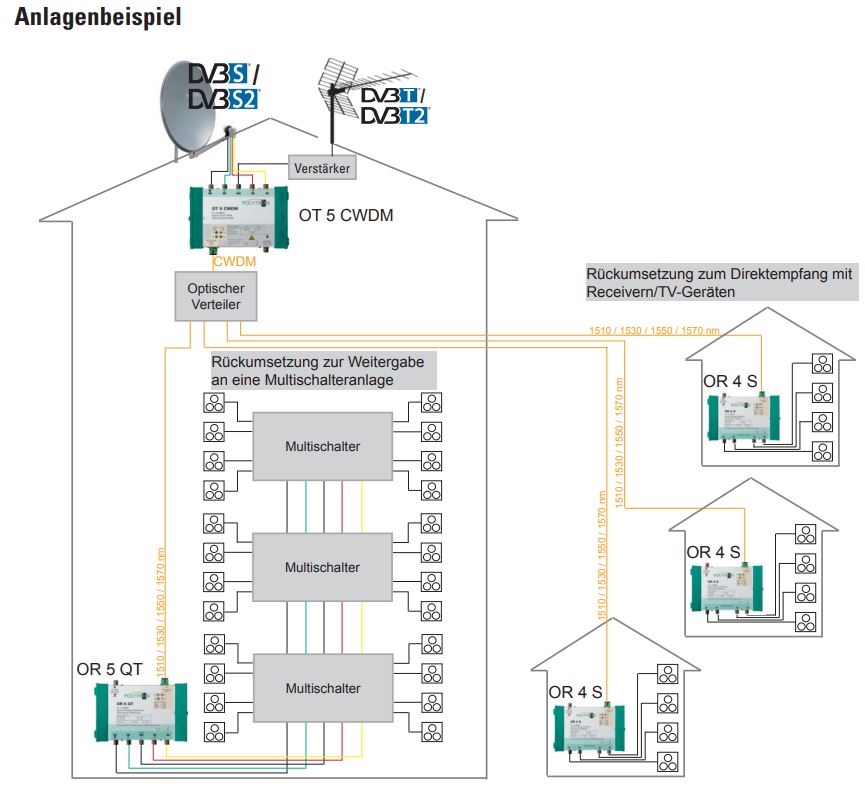

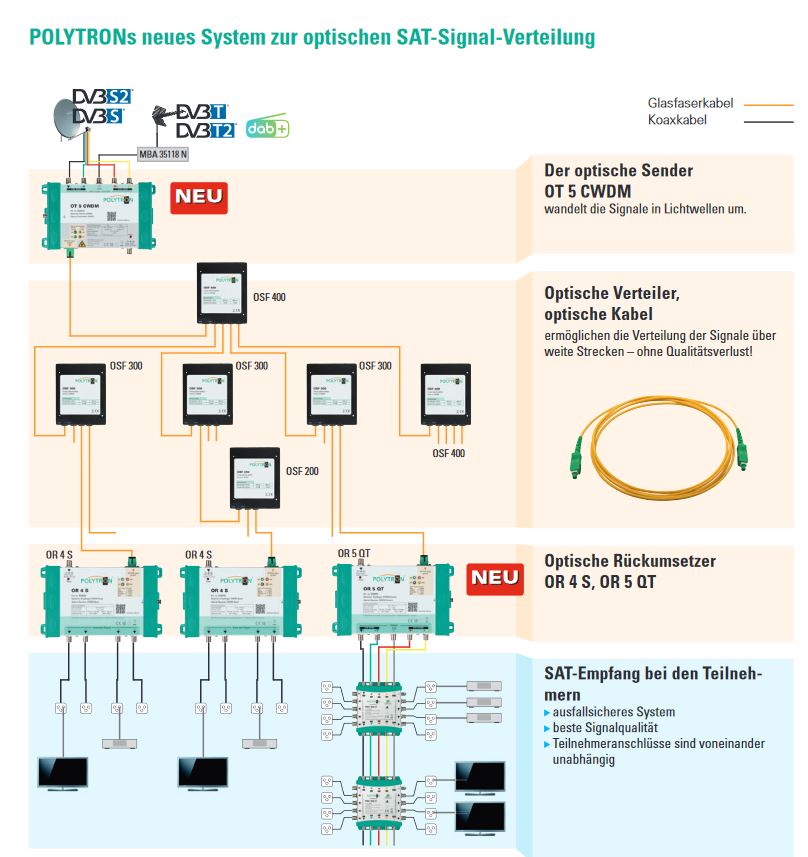

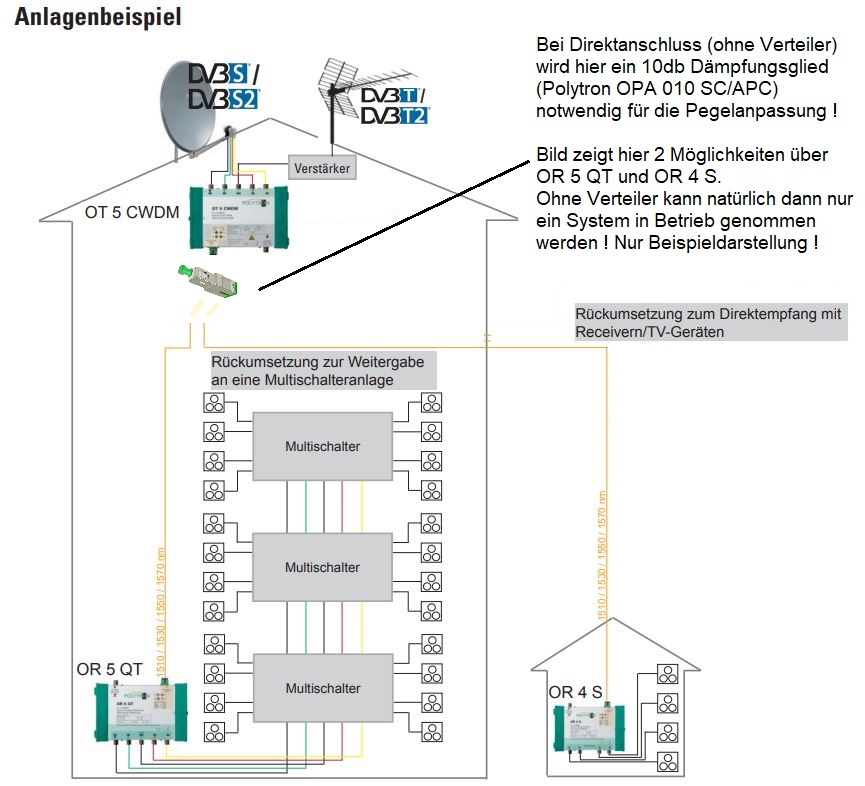

Anlagenbeispiel:

Polytron Optik Anlagenbeispiele OT 5 CWDM / OR 5 QT / OR 4 S
Polytron Optik Anlagenbeispiele OT 5 CWDM / OR 5 QT / OR 4 S
Polytron_OT5CWDM_optischer-Empfang_schematsiche-Darstellung_Verkabelung_Verteilung.JPG
Polytron Optik Anlagenbeispiele OT 5 CWDM / OR 5 QT / OR 4 S<br />MIT Dämpfungsglied / ohne Verteiler
Polytron Optik Anlagenbeispiele OT 5 CWDM / OR 5 QT / OR 4 S
MIT Dämpfungsglied / ohne Verteiler

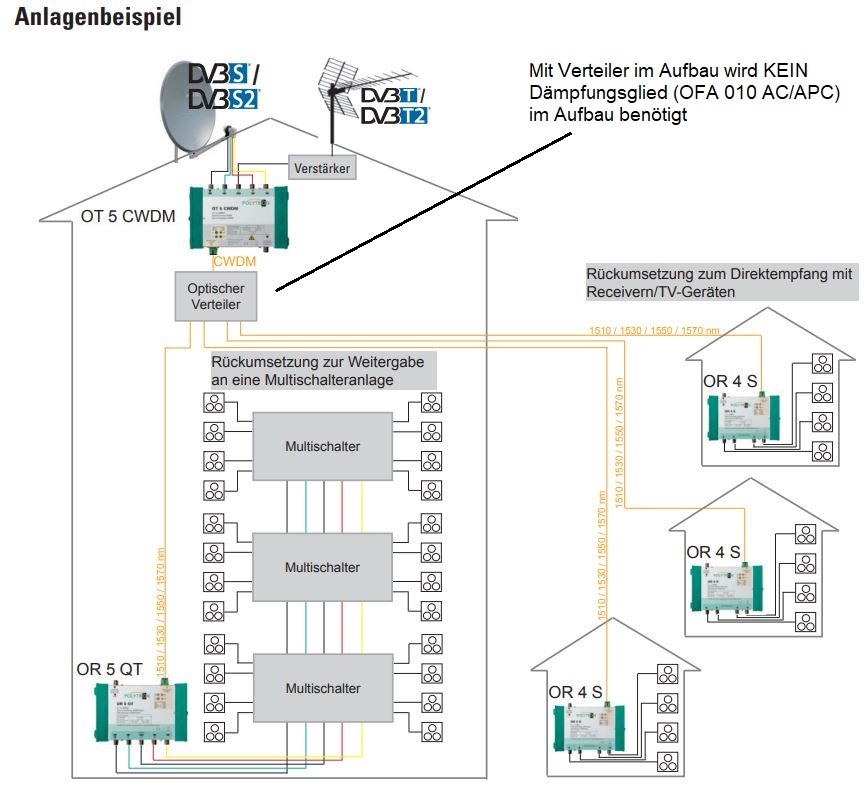

Polytron Optik Anlagenbeispiele OT 5 CWDM / OR 5 QT / OR 4 S<br />MIT Verteiler / ohne Dämpfungsglied
Polytron Optik Anlagenbeispiele OT 5 CWDM / OR 5 QT / OR 4 S
MIT Verteiler / ohne Dämpfungsglied


Bauteile:

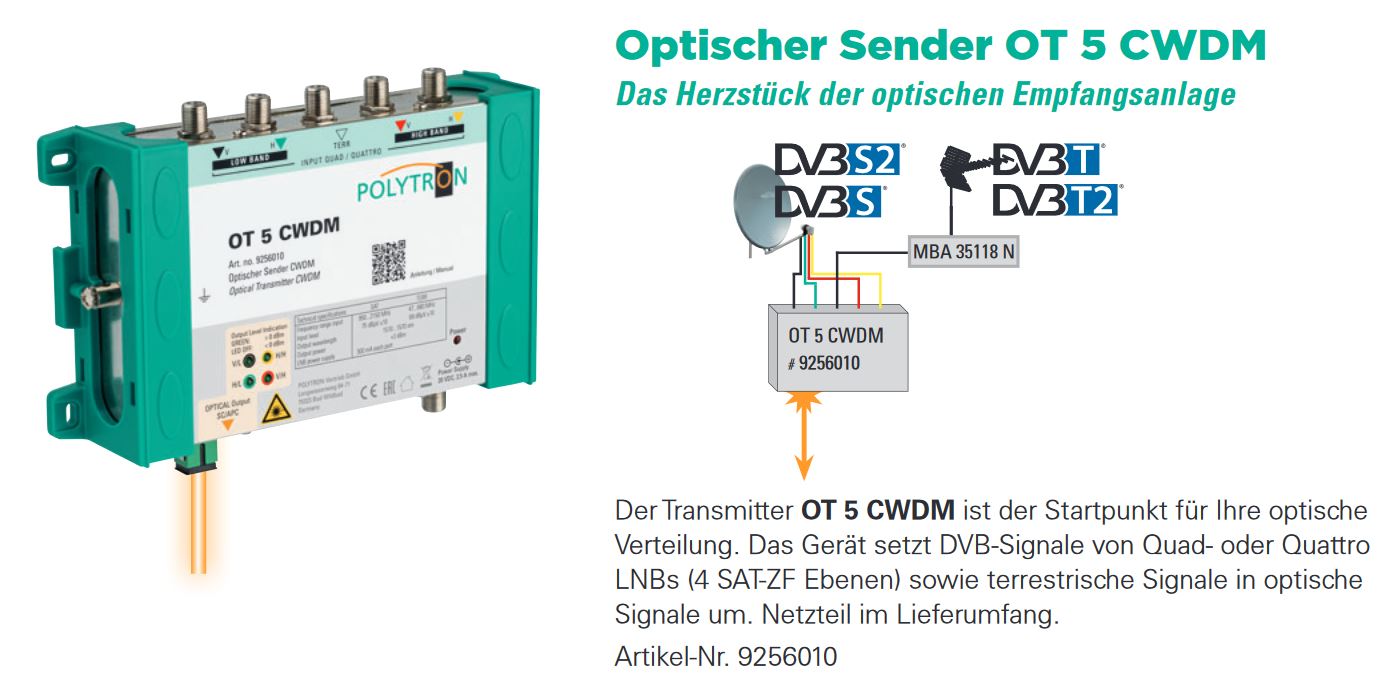

Polytron OT 5 CWDM Quattro-Fibre-Wandler (Shoplink)
Optischer Sender, HF-nach-Optik-Wandler zur Wandlung von 4 SAT-Ebenen und 1 terr. Signal in ein optisches Signal
Optical transmitter, RF-to-optic converter to convert 4 SAT polarisations and 1 terr. signal into an optical signal
Für die Speisung vom OT 5 CWDM können sowohl Quattro- also auch Quad-LNBs verwendet werden (Quad-LNB tauglich !)

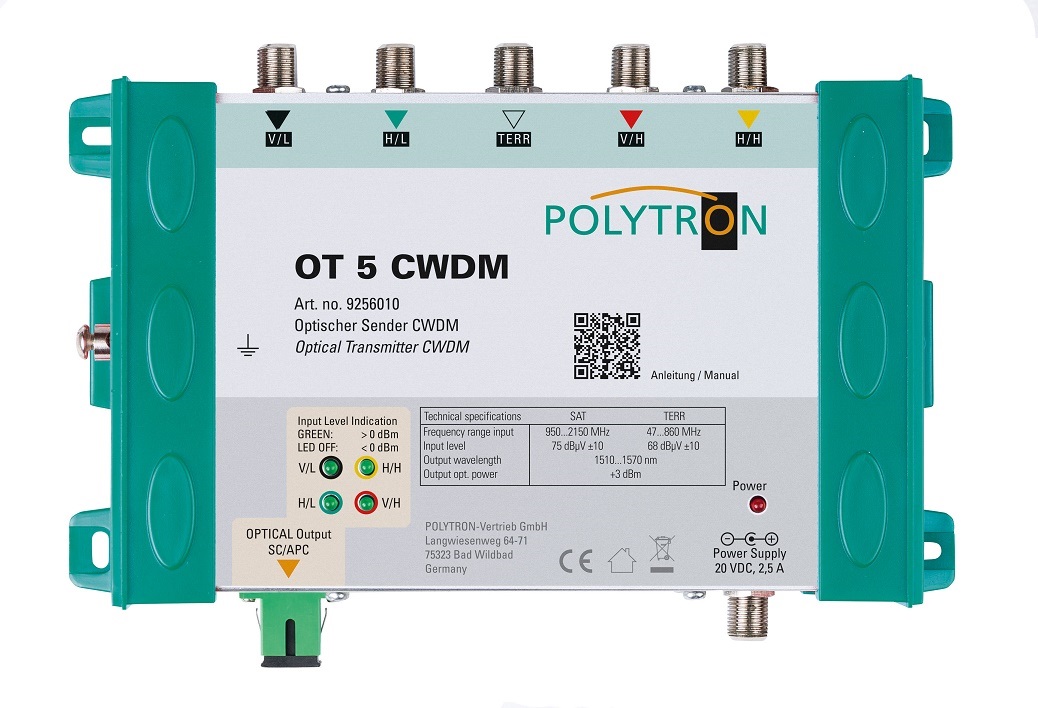

Polytron OT 5 CWDM
Polytron OT 5 CWDM

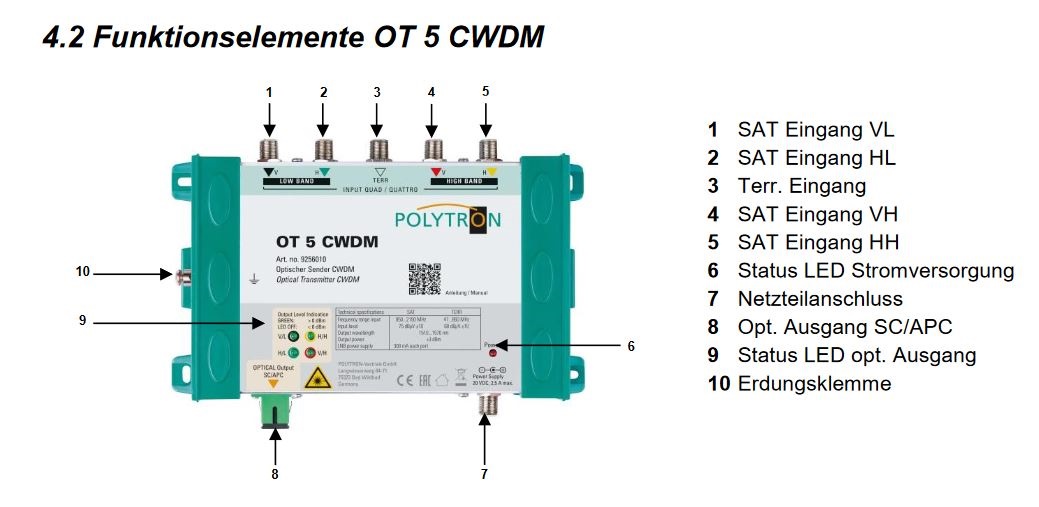

PolytronOT 5 CWDM Funktionselemente
PolytronOT 5 CWDM Funktionselemente

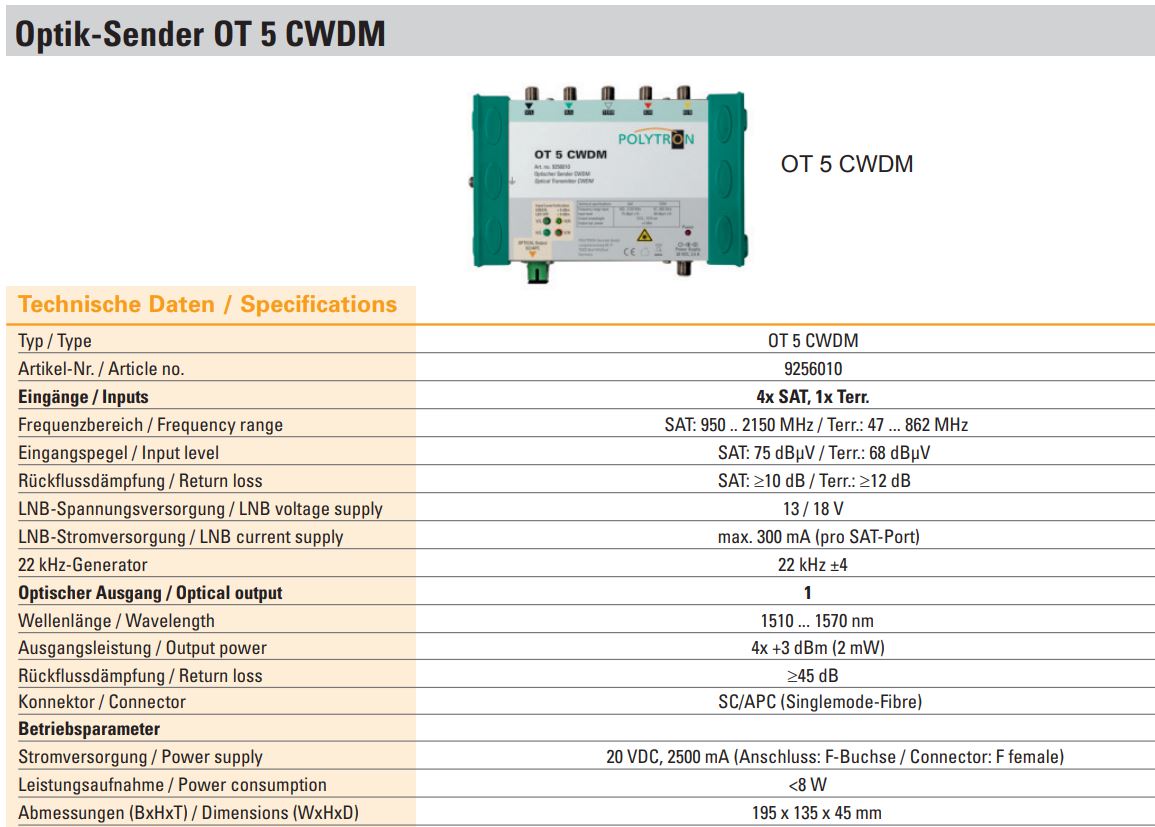

Polytron OT 5 CWDM technische-Daten
Polytron OT 5 CWDM technische-Daten


Polytron OR 4 S- Quad-Rückumsetzer (Shoplink)
Optischer Empfänger, Optik-nach-HF-Rückumsetzer zur Wandlung eines optischen Signals in 4 SAT-Ebenen und 1 terr. Signal, Quattro-Version zum Anschluss einer Multischalterverteilung oder Kopfstelle
Optical receiver, optic-to-RF back converter to convert an optical signal back to 4 SAT polarisations and 1 terr. signal, quattro version to connect to a multiswitch distribution or headend
Polytron OR 4 S (Quad)
Polytron OR 4 S (Quad)

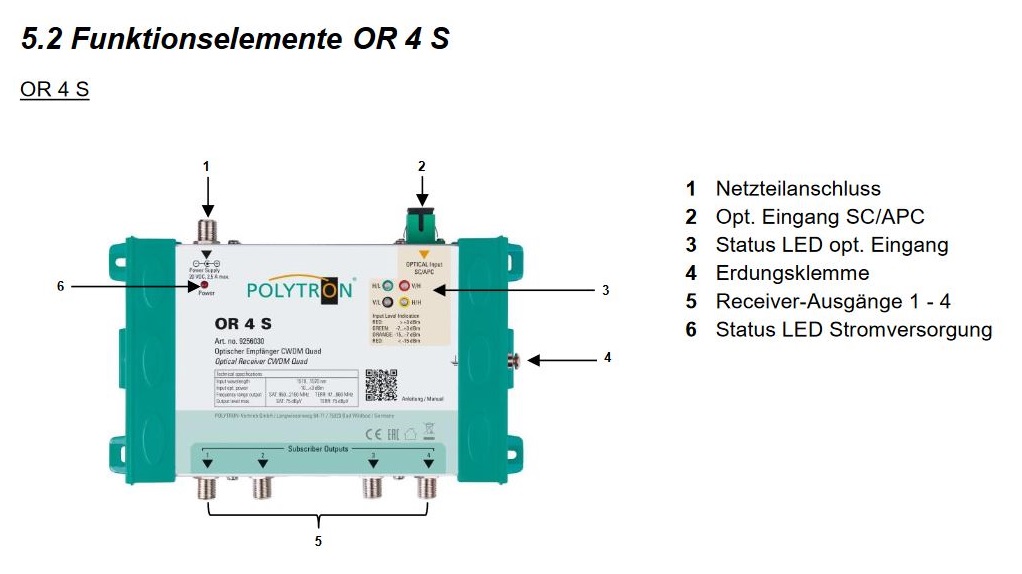

Polytron OR 4 S Funktionselemente
Polytron OR 4 S Funktionselemente

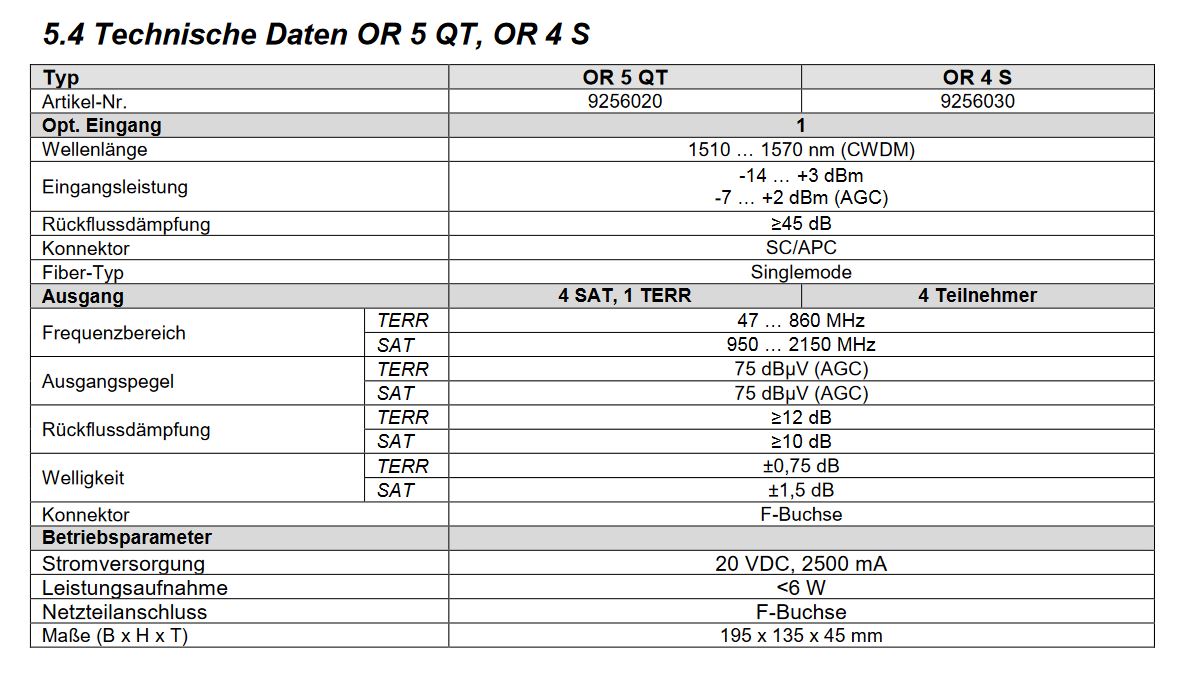

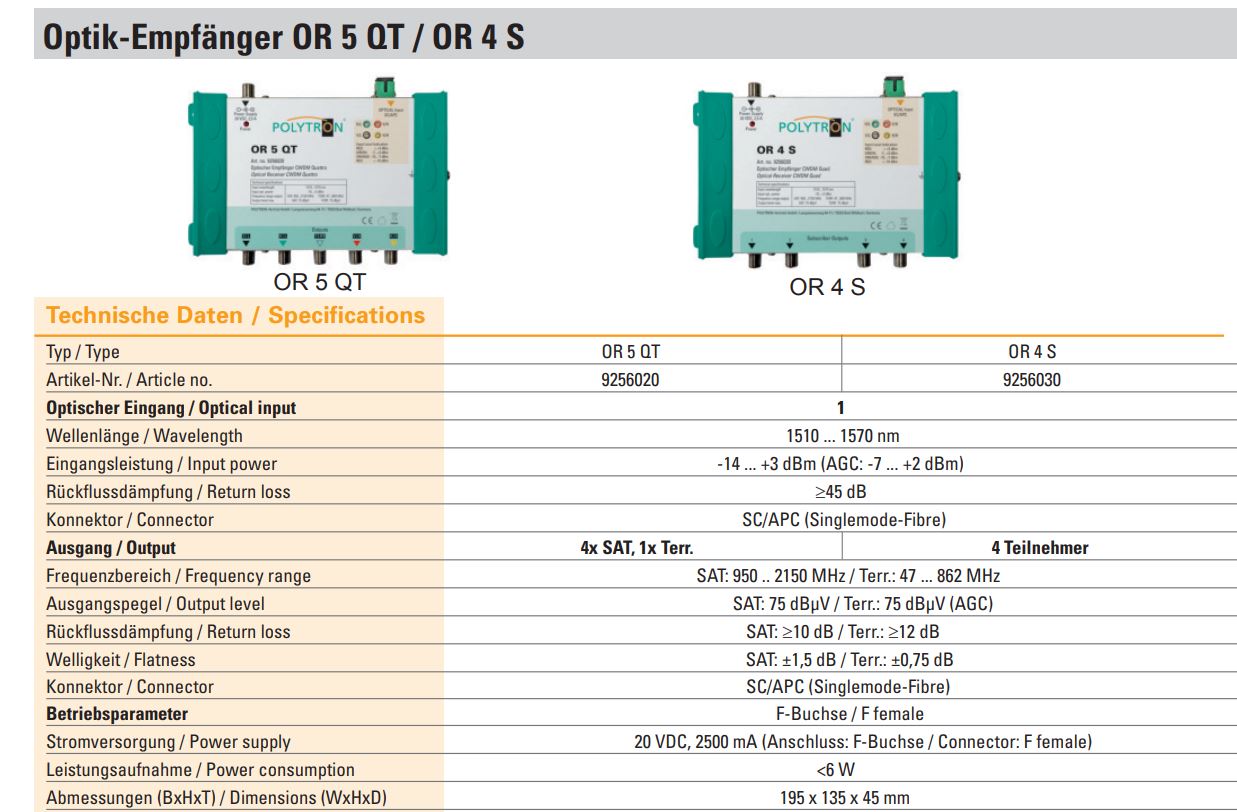

Polytron OR 5 QT + OR 4 S / technische-Daten
Polytron OR 5 QT + OR 4 S / technische-Daten


Polytron OR 5 QT Quattro-Rückumsetzer (Shoplink)
Optischer Empfänger, Optik-nach-HF-Umsetzer zur Wandlung eines optischen Signals in 4 Teilnehmersignale (4 SAT-Ebenen und 1 terr. Signal), Quad-Version zum direkten Anschluss von 4 Receiver-Geräten
Optical receiver, optic-to-RF converter to convert an optical signal into 4 subscriber signals (4 SAT polarisations and 1 terr. signal), quad version for direct connection of 4 Set-top-boxes

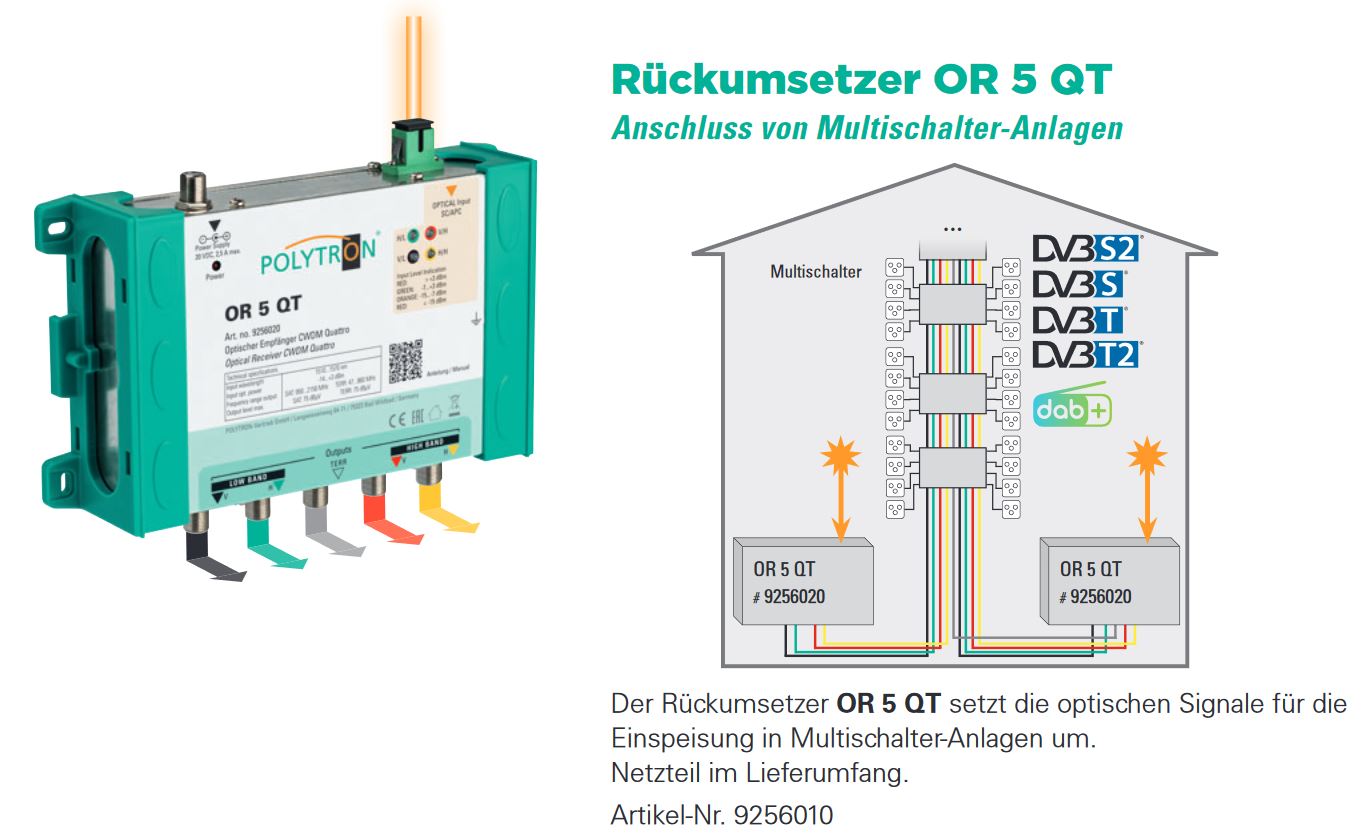

Polytron OR 5 QT (Quattro) für Betrieb mit Multischalter
Polytron OR 5 QT (Quattro) für Betrieb mit Multischalter

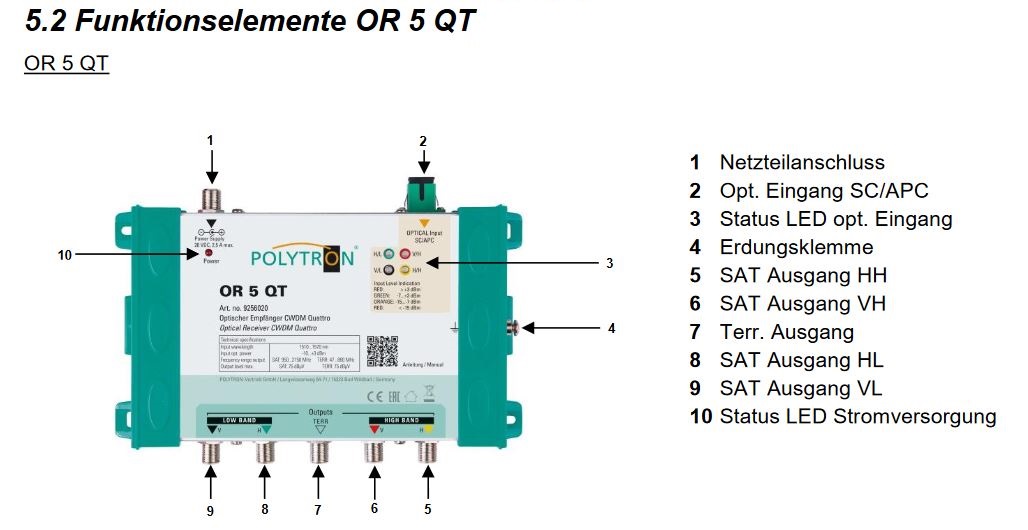

Polytron OR 5 QT Funktionselemente
Polytron OR 5 QT Funktionselemente
Polytron OR 5 QT + OR 4 S / technische-Daten
Polytron OR 5 QT + OR 4 S / technische-Daten


Passende optische Kabel:
Polytron "OFI SC/APC" Serie (Indoor Kabel, SC/APC Anschlüsse) - Shoplink
Polytron "OFO SC/APC" Serie (Outdoor Kabel geeignet für Erdverlegung, SC/APC Anschlüsse)
Polytron "OFP SC/APC" Serie (optisches Patchkabel Simplex- oder Duplex-Stecker, SC/APC Anschlüsse)

Zur Konnektivität mit alten FC/PC Systemen steht der "OPM Adaptor 1" zur Verfügung.

Polytron OPM-Adaptor 1 (Shoplink)
Adapter FC/PC auf SC/APC
Adaptor FC/PC to SC/APC

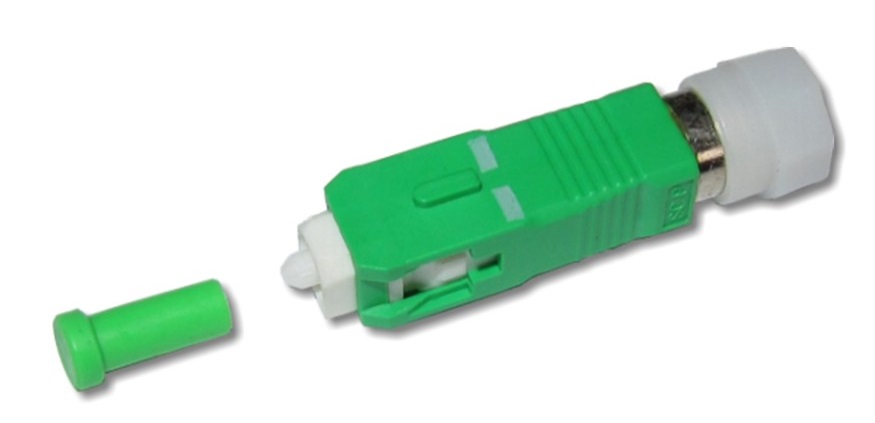

Polytron OPM-Adaptor 1 FC/PC auf SC/APC Adapter
Polytron OPM-Adaptor 1 FC/PC auf SC/APC Adapter

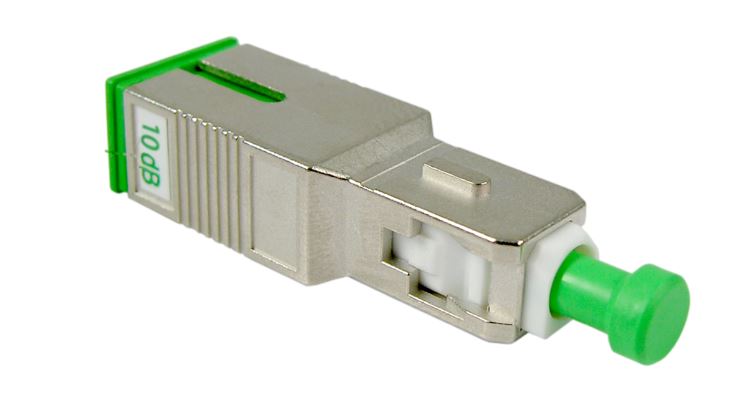

Zur Pegelanpassung vom optischen Sender zu den optischen Empfängern steht ein Dämpfungsglied "OFA 010 SC/APC" zur Verfügung.
Polytron OFA 010 SC/APC
Polytron OFA 010 SC/APC


Hersteller: Polytron
Typ: OT 5 CWDM
Orig. Herstellernummer: 9256010
EAN: 4250238515272

Typ: OR 4 S (Quad)
Orig. Herstellernummer: 92256030
EAN: 4250238515296

Typ: OR 5 QT (Quattro)
Orig. Herstellernummer: 9256020
EAN: 4250238515289

Typ: OPM-Adaptor 1
Orig. Herstellernummer: 9256400
EAN: 4250238515678

Typ: OFA 010 SC/APC
Orig. Herstellernummer: 9245462
EAN: 4250238514114



Quelle: Polytron vom 8.1.2021
Dateianhänge
Polytron OT 5 CWDM technische Daten
Polytron OT 5 CWDM technische Daten
Polytron OR 4 S (Quad) + OR 4 S (Twin) technische Daten
Polytron OR 4 S (Quad) + OR 4 S (Twin) technische Daten
Polytron_optische-Bauteile_OT5CWD_OR4S_OR5DQ.pdf
Datenblatt Polytron optische-Bauteile OT 5 CWD + OR 4 S + OR 5 DQ
(360.29 KiB) 68-mal heruntergeladen
Polytron_OT5CWDM_OR5QT_OR4S_Bedienungsanleitung_0902421.pdf
Polytron OT 5 CWDM + OR 5 QT + OR 4 S Bedienungsanleitung (0902421/ deutsch+ englisch) - Update am 28.4.21
(847.8 KiB) 56-mal heruntergeladen
POLYTRON-neues-opt-System_CWDM-Technologie_OT-5-CWDM_OR-4-S_OR-5-QT_DE.pdf

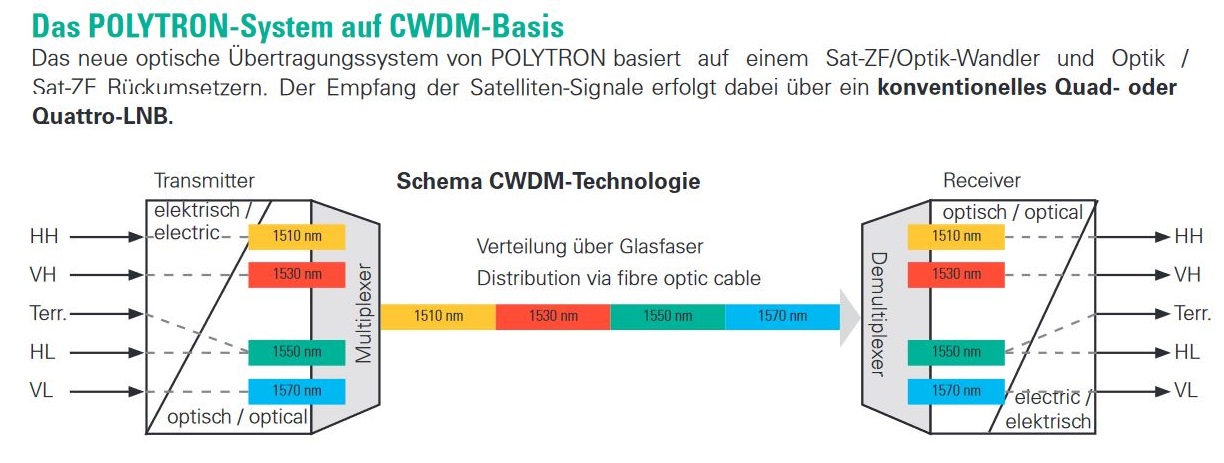

Polytron OT 5 CWDM + OR 5 QT + OR 4 S Datenblatt/Erklärungen CWDM-Technologie
(1.81 MiB) 64-mal heruntergeladen
