felix1707 hat geschrieben: 22. März 2023 23:57Ich denke das könnte auf das "Süddach" des Anbaus passen

Der Standort ist doch ok. Die Antenne «zielt» ja vom Haus weg, also freie Sicht

Der 90er reicht längstens. Er steht ja hinter dem Spiegel und der Feedarm zeigt weg vom Dach.

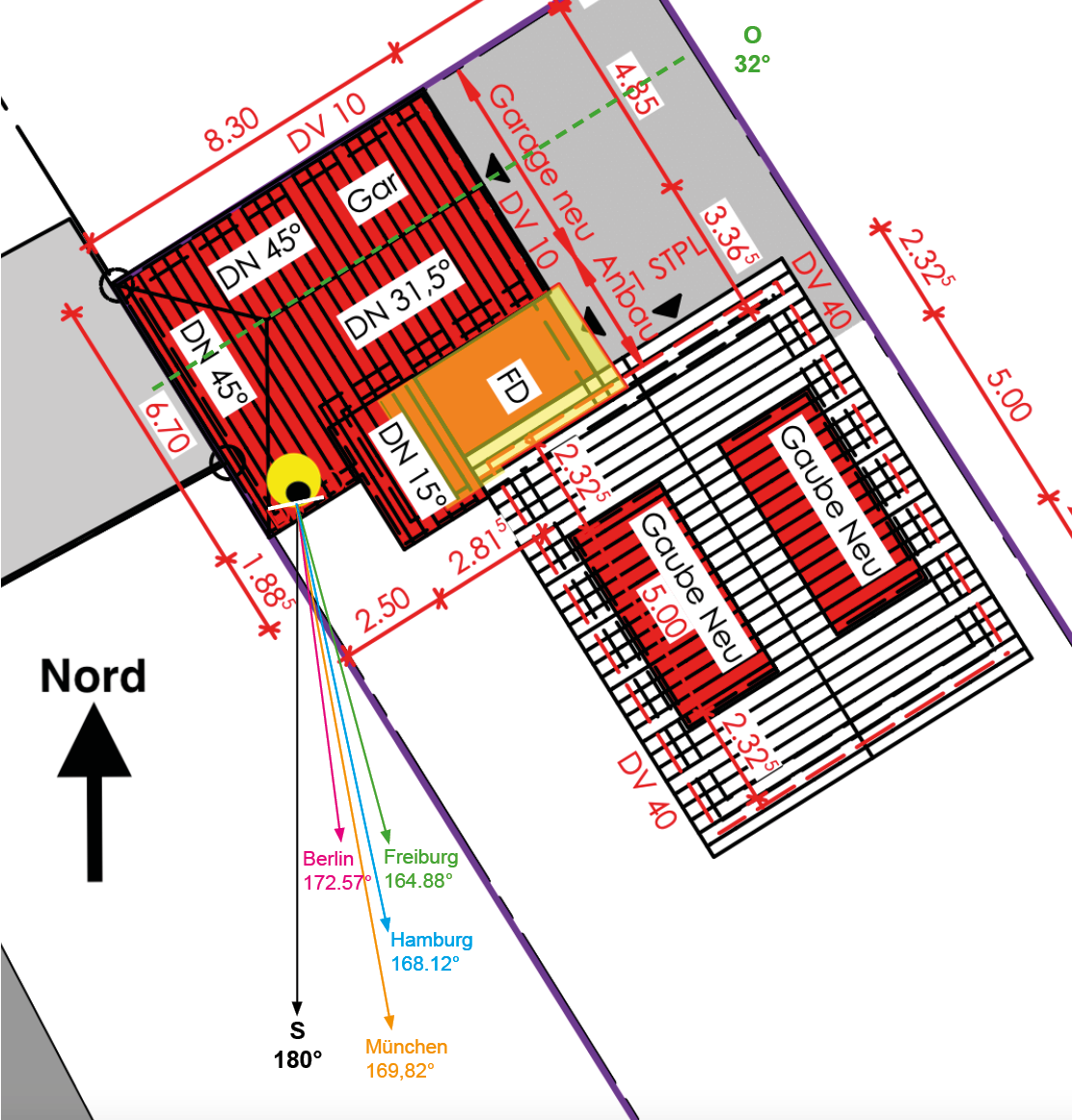

Wenn ich jetzt den mittleren Azimut vom Standort Hamburg nehme, ist der Spiegel 20° zum Dachfirst abgewinkelt.
Berlin ca. 25°, Freiburg ca. 17°

Hallo felix1707

Könntest du mal im Grundriss die Südrichtung einzeichnen und welches bei dir das Süddach bzw. das Walmdach Ost- oder Westseite, auf dem die Antenne stehen soll, ist.
Ich nehme an, dass die Frontzeichnung die Wand auf dem Grundriss rechts ist.
Oder falls vorhanden, stelle ein ...

Vorschlag:

Die Kunststoffplatten durch die Metalllochplatten UZ31M5 oder M6 ersetzen. Vorteil: Potentialausgleich via Blech und die Schrauben können nicht ausreissen, wenn man diese beim Einschrauben zu fest anzieht (Hager gibt ein Drehmoment X an ...), Platte über 2 Einheiten an einem Stück ...

Ich war nach dem Einkaufen noch im OG in der TV_Abteilung und schaute mir das Menu eines LG mit OS22 an.

Beim OS22 braucht es jetzt einen Splitter ...
DualEinzel

Leider schlechte Fotos, da es spiegelte.

Wie sind die ID- und Frequenz-Einstellungen?

wenn keine Dachplatten
Sind das Dachplatten (flach) oder Dachziegel? Da hat es sicher einen Lattenrost darunter

Mir ist aufgefallen, dass auf dem Dach eine PV-Anlage (PVA) installiert ist. Da gehen die Anschlüsse sicher nach unten in den Technikraum (Leerrohr/Kabelschacht dafür wo noch Platz ...

Wo soll die Fritzbox hin?

Direkt an der Kabeldose anschliessen, funktioniert sie dann? Ist die Kabeldose eine 2-Loch- oder 3-Lochdose? Wenn es eine 2-Lochdose ist, braucht es einen Multimedia-Adapter wie das Beispiel.




kabel-deutschland-multimedia-dose-oder ...

Hier noch ein paar ORF-Infos:

Screenshot 2023-01-20 at 23-40-07 ORF DIGITAL - HANDEL - Kopfstationen_1.png Screenshot 2023-01-20 at 23-40-47 ORF DIGITAL - HANDEL - Kopfstationen_2.png Screenshot 2023-01-20 at 23-55-03 ORF DIGITAL - HANDEL - Profcam - Module für Kopfstationen.png Screenshot 2023-01 ...

Da bleibt bei mir jetzt die Frage offen warum nicht einfach auf einem frei empfangbaren Programm ein Test durchgeführt wird
Gar nicht so einfach mit nur 17 Programmen auf 8 Transpondern


Astra 23,5_freie_Programme.png
Quelle: https://www.lyngsat.com/ Astra 3B


Alle im Highband. Das Low-Band ...

Das meinte ich ja auch mit verlängern. Das Kabel durch eines ersetzen, das bis zum Multischalter reicht. Gemässs dem Plan sind es von D7 zu D8 6 m.

Nur D7 und D8 sind in Reihe geschaltet Das ist nicht gut, es wäre besser gewesen in jeden der 8 Räume ein extra Kabel zu verlegen !

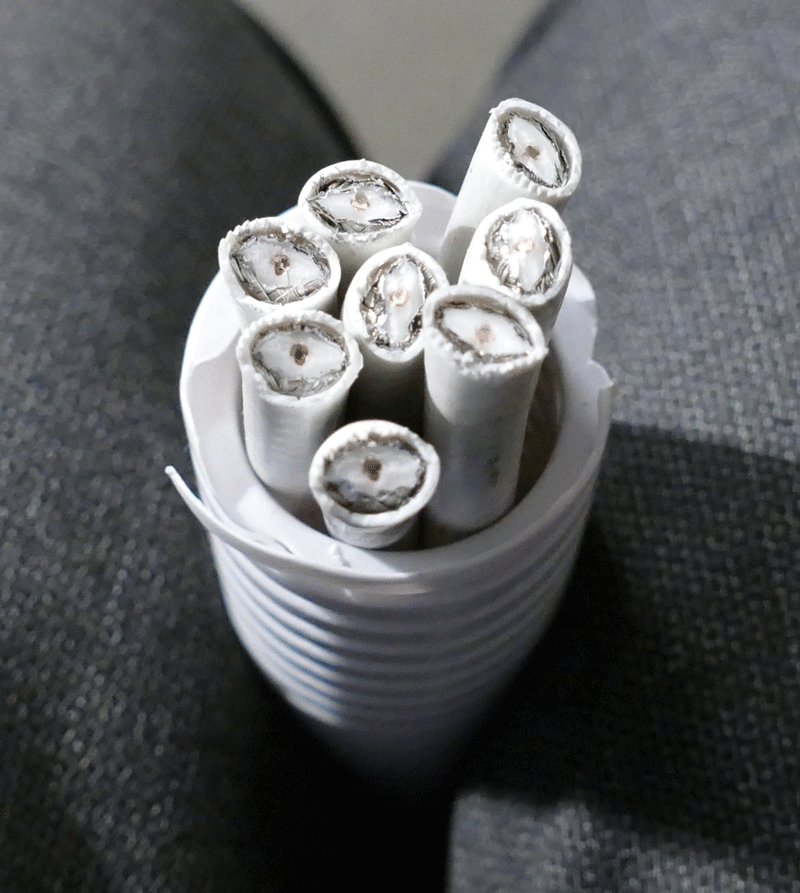

Nichts einfacher als das, sofern der Kabelkanal mindestens einen Innendurchmesser von 16mm hat.
Das Kabel der D7, statt an den Ausgang der Dose 8 anzuschliessen ...

Läuft der neue LG jetzt nun nur mit einer ID oder Dual mit 2 IDs?

Wieviele Programme kommen jetzt herein?

Nun habe ich im Wohnzimmer am einen Abgang des Multischalters ein Signal nach der Einstellung der Steckplatz-ID 1 mit der Frequenz von 1350 MHz.
Wenn ich dort den Sendersuchlauf starte, bekomme ich nun Sender angezeigt und bekomme für diese auch guten Empfang

Dann habe ich oben im Arbeitszimmer ...

In der Senderliste ist nur die V-Ebene enthalten plus noch 2 Horizontale Transponder (rot).

1. Kolonne Senderliste, 2. Kolonne Sollfrequenz
10729 V - 10729 V
10743 H - 11582 H
10758 V - 10758 V
10788 V - 10788 V
...
11626 V - 11626 V
11670 H - 12515 H
11685 V - 11685 V
...
12285 V - 12285 V ...

Noch eine Sicherheitsfrage.
Hast du an den schwarzen Kabel nur die Beschriftung geändert? Und am Jultec die bestehende Beschriftung verwendet und entsprechend am Jultec angeschlossen? ... und habe dann abschließend die abgehenden Leitungen in den Technikraum vertauscht zur Korrektur.
Wenn du oben ...

War das eine manuelle Suche?
Das ist die Frequenz 12480 V. Alle Sender in SD. Für DMAx HD, RTL HD usw. brauchst du die HD+-Karte.

Geh auf Tele5. Dann auf die Taste Info drücken und draufbleiben bis die Signalinfo kommt. In der 2. Zeile sollte diese Frequenz stehen.

Exportiere die Senderlisten und ...

Wo steht diese Info ? Finde dazu hier nichts :?:
Darum nehme ich es an
Könnt ihr daraus ablesen ob lediglich HH und HL oder noch weitere Kabel getauscht werden müssen?



... ich denke zu pflichtest mir zu dass auf dem von mir beschriebenen Weg das alles recht schnell und einfach zu klären ist ...

Beim Foto war es Maggons HH mit Phoenix HD auf HL

Und dann hat er HH und HL ausgetauscht, weil jetzt auf HL Phoenix SD richtig kommt.

Warten wir mal Maggons Antwort ab ...

Tristan
Ich weiss nicht, ob du schon mein Edit gesehen hast ...

Nein, sind vertauscht
... wenn ich z.B. den HH vom LNB anschließe, habe ich 100% Signalqualität angezeigt bekommen aber andere Sender: Phoenix Astra 1KR_1L_1M_1N at 19.2°E - LyngSat.png so wie auf dem Foto



Phoenix SD Astra 1KR_1L_1M_1N at 19.2°E - LyngSat.png

... und bei HL habe ich ...

Das Highband stimmt schon.

Sachsen Eins liegt nur auf diesem Transponder


Screenshot 2022-12-09 at 12-20-15 Astra 1KR_1L_1M_1N at 19.2°E - LyngSat.png


CNN auf 11739 V, 11778 V sowie noch auf 11627 V

@Maggons: CNN einstellen. Auf der Fernsteuerung auf der Info-Taste bleiben, bis das Fenster ...

Nach den bisherigen Angaben musst du HL und HH am Jultec tauschen, dann sollte es stimmen. VL und VH sind ok ...

LNB falsch angeschlossen bzw. falsch gekennzeichnet ...

Phoenix und Co. liegen auf HL (horizontal Lowband - Transponder 11582 HL) und nicht auf HH (horizontal Highband).

Das heisst, du musst die anderen Ebenen ebenfalls testen, um die richtige Belegung herauszufinden.

Astra-Frequenzen

GuntherBu hat geschrieben: 7. Dezember 2022 20:00Am Wochenende werde ich mal versuchen, die Kanalliste vom alten LG auf den neuen zu kopieren.

Das würde nur gehen, wenn der alte LG auch mit WebOS ist ...

Aber ich würde zuerst den Test mit der Antenne am Main-Anschluss machen.

Mehr am Abend, bin z.Zt mit dem Kollegen unterwegs (PC-Support)

siehe oben: zur Zeit kein Wetter, um auf dem Dach rumzuklettern....
Da musst du ja nicht aufs Dach ...
Da ist gemeint, ein Kabel, das vom LNB kommt, am Jultec lösen und mit einem Verbinder das Kabel bis zum TV verlängern.

Was ich gesehen habe, dass nur 1 Tuner ausgewählt ist. Steck die Antenne ...

In der Senderliste hat es ca. 700... Programme.
Was ich gesehen habe, dass nur 1 Tuner ausgewählt ist. Steck die Antenne an Main und schaue ob du jetzt ein Bild hast ...
Die Liste beginnt mit MEZZO Live (verschlüsselt), das erste freie auf Platz 19 NHK World, 21 3Sat HD, 22 Kika hd, 23 ZDF Info Hd ...

LNB_Einstellungen auf 10600 lassen, bis 10600 ist Low-Band und ab 10600 das High-Band.
22 kHz auf auto.
Ist die LNB-Versorgung auf «ein»?

Was du noch machen kannst, wäre zum Testen:
1. Das entsprechende Kabel am Ausgang A oder B abschrauben und schauen, ob der Leiterdraht nicht geknickt ist.
2. Den ...

Hallo Maggons

Stell Diseqc mal auf 1/4.

Wenn du dann auf Man. Sendersuche gehst und Astra auswählst, sollte der eingestellte Transponder die Signalqualität einen Wert angeben. Den zweiten Transponder in der Liste auswählen, der 1. ist verschlüsselt (10729) und zeigt keine Qualität an.
