techno-com hat geschrieben:Da steht nichts von UKW ... was sie da an "Empfang" haben wird ...

kommt von der Antenne:

Im Datenblatt steht: (im obigen Link unter Downloads bzw. Technische Daten unter [mehr])

Empfangsbereiche:
VHF 87,5 - 230 MHz,
UHF 470 - 790 MHz
VHF / UHF / UKW

Gruss
Guido

Hallo Uwe
Ja LNB ist rechts mit Sicht auf den Spiegel und nach rechts verdreht

Hast Du schon einmal probiert, den Spiegel nur auf Eutelsat 16 auszurichten (Astra-Position vorher markieren!)? Um zu schauen, wie Du den überhaupt reinbekommst, Qualität.

Wie suchst Du eigentlich mit dem Satlink?

Sat ...

Das Datenblatt ist auch auf der Produktseite unter «Handbücher und Broschüren» ... ich weiss aber nicht was dieses mit einem Handbuch zu tun hat

Aus dem Datenblatt Dämpfung:
5 MHz dB 1,5
50 MHz dB 4,0
100 MHz dB 5,7
200 MHz dB 9,0
400 MHz dB 11,7
800 MHz dB 16,8
862 MHz dB 17,7
1000 MHz dB 20,3
1600 MHz dB 24,6
2150 MHz dB 29,0
2400 MHz dB 32,5

Hier die Daten von http://www.Satlex.de:
AZ E16 126,47°
AZ A19 123,25° Abstand 3,2°

EL E16 41,41°
EL A19 38,84° Differenz 2,57°

Achtung, die LNBs müssen gedreht werden (Skew):
Astra -40°
Eutelsat -45°

Guido

Hallo Tobias

Welcher Kasten? Ich meinte den Schrank, bei uns sagt man dafür auch Kasten ...

Ich hatte Dosen geschrieben, um die Anschlüsse zu definieren. Dose 1 wäre die fehlende beim Schrank
Dose 2 habe ich einfach den funktionierenden Anschluss genannt.

Funktioniert die «Dose 2» auch, wenn du ...

Hallo und willkommen im Forum

Da sind noch viele Fragen offen ...

Zuerst einmal ZDF, WDR, Prosieben SD oder HD? BBC One HD. Das sind schon einmal 2 verschiedene Satelliten.

Ist-Zustand:
Antenne mit 2 SMART-LNB. Smart ist eine Marke. Sind das Quattro-LNBs?
No-Name-Multiswitch mit 16 Ausgängen ...

Hallo Jens

Ich habe jetzt deine Zeichnung zwecks besserer Übersicht ein wenig bearbeitet.
Ich habe die Leitungsführung vom 2. Ausgang des Switch grün und die Reserveleitungen rot eingefärbt. Die Reservekabel bei den Dosen gekürzt

Die EBC kann man nach dem Erdungsblock anschliessen. Es müssen nur ...

und zur Sicherheit noch mal eine Reserve Leitung von der letzten Dose wieder in den Keller.

Ich nehme an, dass einfach das Kabel liegt. An der Enddose kann man sie ja nicht anschliessen.
Man hat hier aber z. B. die Möglichkeit, einen Strang notfalls aufzuteilen, wenn man Pegelprobleme hat

Die ...

Hallo Chris

Zuerst muss man wissen, welcher Satellit es ist. Ich nehme an Astra 19,2.
Als nächstens den Standort der Antenne.
Je nachdem ändert die Elevation (Höhenwinkel) und der Azimut (Abweichung von Süden) des Spiegels.
Die Signale des Satelliten treffen nicht im rechten Winkel auf den Spiegel ...

Hallo Martin,

betrifft dies Sender, die z.B alle vertikal senden bzw. horizontal?

Man kann noch etwas herausholen, indem man den Skew (Schräglage) des LNB justiert. In Karlsruhe beträgt dieser ca. -2 Grad.
Wenn Du vor dem Spiegel mit Sicht vom LNB aus stehst, musst Du das LNB vorsichtig im ...

Nein, die Zugspitze kenn ich nicht persönlich ...
Wohne in Basel.

Hier kurzen Überblick über unsere Hausanlage Astra/Hotbird
Installiert Dezember 1995 (dazumal alles noch analoge Sender)
90er Spiegel Philips (395 CHF)
2 Konverter LNC Dual SC 817 D Philips (dazumal gab es noch kein Low-/Highband ...

Fact ist: Martin besitzt ein Messgerät SF3000.
Um ihm und anderen Benutzern des SF3000 das Leben etwas zu erleichtern, habe ich das Nachfolgende geschrieben:

Ich benutze ein baugleiches Gerät mit sogar identischer Anleitung.
Mit diesem hatte ich schon eine MT85er-Schüssel mit 3 Satelliten ...

Das ist mir schon klar, dass je 1 Kabel reicht. Zuerst muss man aber wissen, ob das Leerrohr direkt von aussen ab Standort Antenne ins WG führt oder z. B. erst vom Dachboden aus ...

Auf zapfs Plan steht:
Leerrohr
max. 3 Koax-Kabel
Besser: 2 Kabel
Da muss man bei Mehrsatelliten-Empfang ziemlich sicher optisch fahren ...

Edit:
Ich nehme an, die Diseqc-Schalter sitzen an der Antenne.
Wo endet das Leerrohr (welcher Innen-Durchmesser)? Kann man dort dann einen Multiswitch ...

Guten Abend und herzlich willkommen im Forum.

Programmierbare Dosen lassen sich immer einbauen.

Zuerst ein bisschen Vorarbeit:
Sich auf die Suche nach dem Multischalter machen und am besten ein Bild mitsamt sichtbarer Verkabelung hier reinstellen.
Dazu einen Kabelplan der Hausanlage (wie viele ...

Das ist der Dtron, ich sprach vom Ankaro wo im Datenblatt nichts drin steht von Quad-tauglich ........ und bei dem auch nicht Sieg dem Gerät aufgedruckt !
Das Datenblatt von dem wo das drin steht war von anderem Schalter ...
«Mit lies mal ...» meinte ich die zweite Zeile:
Nur verwendbar in ...

Hallo Tristan
Lies mal ... Von dtron gibt es übrigens keine unicable-switch mehr, jedenfalls nicht auf der Homepage.
Habe bis jetzt noch keine Antwort.

Ist quadtauglich. Ich nehme an, dies war damals schon so.
ANKARO-Datenblatt-SEM-5x.pdf
Hier das Basisgerät der Serie
Ich habe eine Anfrage geschickt betreffend stand-alone-Betrieb. Mal schauen, ob eine Antwort kommt.

DIe Google-Links verweisen auf nicht mehr existente Seiten auf ...

Hallo Subbi

Da ist nicht der dtron schuld ...
Hier noch ein besseres Bild (DUC 5-1x8 K), K für Kaskade

... sondern der Ankaro ist der Übeltäter, der wie Du richtig vermutet hast, den dtron mit Strom versorgt

Ankaro SEM-5x8-AN.JPG
Dieses Gerät ist jetzt ca. 14. Jahre alt (siehe ...

TV 1. OG: DVB-C / DVB-T: der TV kann nicht weitergenutzt werden, da er leider kein DVB-S Modul besitzt, gibt es hierfür Möglichkeiten den TV doch nutzen zu können ohne Receiver?

https://www.sky.de/hilfecenter/sky-go/auf-bis-zu-5-geraeten-gleichzeitig-schauen-1000912
Das wäre vielleicht eine ...

TEHALIT L6654 ANTENNENSTECKDOSE 3-FACH, DURCHGANGSDOSE
Art.: 1055256
EAN: 4012740210959
Herstellernummer: L6654
Herstellertyp: L6654
Hersteller: HAGER

Beschreibung:
* Antennensteckdose 3-fach, Durchgangsdose
* Anschlussdämpfung bei 862 MHz: 10 dB
* Anschlussdämpfung bei 2150 MHz: 10 dB ...

Hallo eintausend

Die Satschüssel ist mittels Fangstange in die Blitzschutzanlage integriert
Könntest Du bitte einmal eine Foto der Schüssel mit Fangstange machen und hier reinstellen?

Es gibt sicher einige Forumteilnehmer, die sich dies nicht genau vorstellen können, wie so etwas aussieht ...

@Tristan

eintausend hat geschrieben: Gestern bekam ich dann von einem Nachbarn ein ein Kathrein EXE159 Unicable Multischalter in die Hand gedrückt, da er ihn nicht mehr benötigt.

steht in der Start-Post, darum ...

GRuss
Guido

Guten Abend

Ein Bild sagt manchmal mehr als Worte ... damit kann man schneller eine Verkabelung erkennen, als mit Beschreiben

Es werden wohl die LNB-Anschlüsse sowie die Ausgänge mit Kabeln belegt, die Anschlüsse unten frei sein
Ausfindig machen, welcher Ausgang in welches Zimmer geht.
WISI_DY04 ...

an Stelle von Dämpfungsgliedern sollen besser Dosen mit höherer Dämfung gewählt werden
Ja, man reguliert den Pegel über die Dämpfungswerte der Dosen. Je länger das Kabel und entsprechend höher der Dämpfungwert ist, korrigiert man das mit den Dosen aus. so wie in Ihrem Schema. Je weiter die Dose ...

Hallo slim5

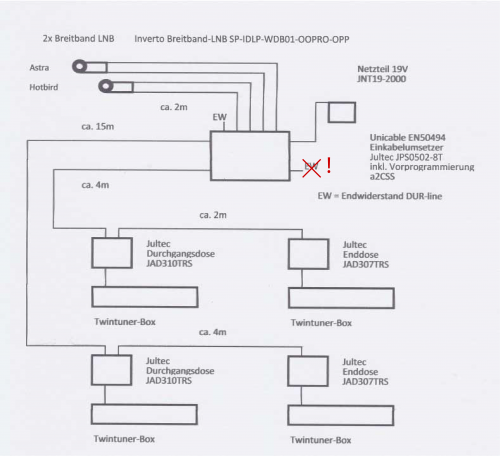

Ich habe in die Zeichnung die Werte eingetragen

Die Endziffern der JAD-Dosen sind die Dämpfungswerte zwischen Stammleitung und dem F-Anschluss.
Die Durchgangsdämpfung der Dosen zwischen Eingang und Ausgang der Stammleitung beträgt ca. -2 dBµV bei 1500 MHz ...

Einen Netzanschluss nie mit einem Widerstand abschliessen. Dies bedeutet einen totalen Kurzschluss

Gruss
Guido

Hier ein Beispiel von der Erdung von Dachfenstern und Abluftkaminen, mit dem Handy aufgenommen. Hier wurde das Dach neu eingedeckt.
Zur Zeit arbeite ich mit meinem Kollegen jede Woche einmal dort gegenüber, um ca. 50 PCs auf Windows 10 umzustellen :cool:

Wenn ich mal daran ...
