Abschlußwiderstände sind zu heiß geworden.

Fragen zu Multischaltern + DiSEqC- Schaltern. Hier finden sie Daten zu voll receivergespeisten/receiverpowered Systemen von z.B. Jultec und auch die Anleitung für die Verkabelung eines Quattro-LNB´s.
alexanders75
postet ab und zu
Beiträge: 17
Registriert: 2. Februar 2009 22:36
Wohnort: nrw

Abschlußwiderstände sind zu heiß geworden.

Ungelesener Beitrag von alexanders75 »

Hallo, ich habe beim Kunde SAT-Anlage installiert, dann zum Schluss Abschlusswiderstände auf Multischalter montiert, aber die sind so heiß geworden und haben angefangen zu schmelzen.
Habe sofort dann die abgeschraubt und zum Glück ist nichts beschädigt wurde. Habe ich was falsch gemacht?!

Und dann habe ich noch eine frage: wenn ich ein Multischalter habe und dazu will ich noch paar Satteliten einspeisen - welcher Diseqc z.B. 1.0 oder 1.1 oder 2.0 ich nehmen soll, ob es so wichtig ist .
Dateianhänge


Benutzeravatar
techno-com
Site Admin
Beiträge: 22131
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 495 Mal
Danksagung erhalten: 564 Mal
Kontaktdaten:

Ungelesener Beitrag von techno-com »

Bitte genauer beschreiben, mit ihrer Bechreibung kann man wenig anfangen !

Es fehlen jegliche Angaben über Verkabelung und z.B. Multischalter- Typ !

Wenn sie nach einem Multischalter noch ein Signal einspeisen möchten müssen sie das über einen "DiSEqC- Schalter mit Options- Funktion" (Option- Position Schalter) machen.
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
alexanders75
postet ab und zu
Beiträge: 17
Registriert: 2. Februar 2009 22:36
Wohnort: nrw

Ungelesener Beitrag von alexanders75 »

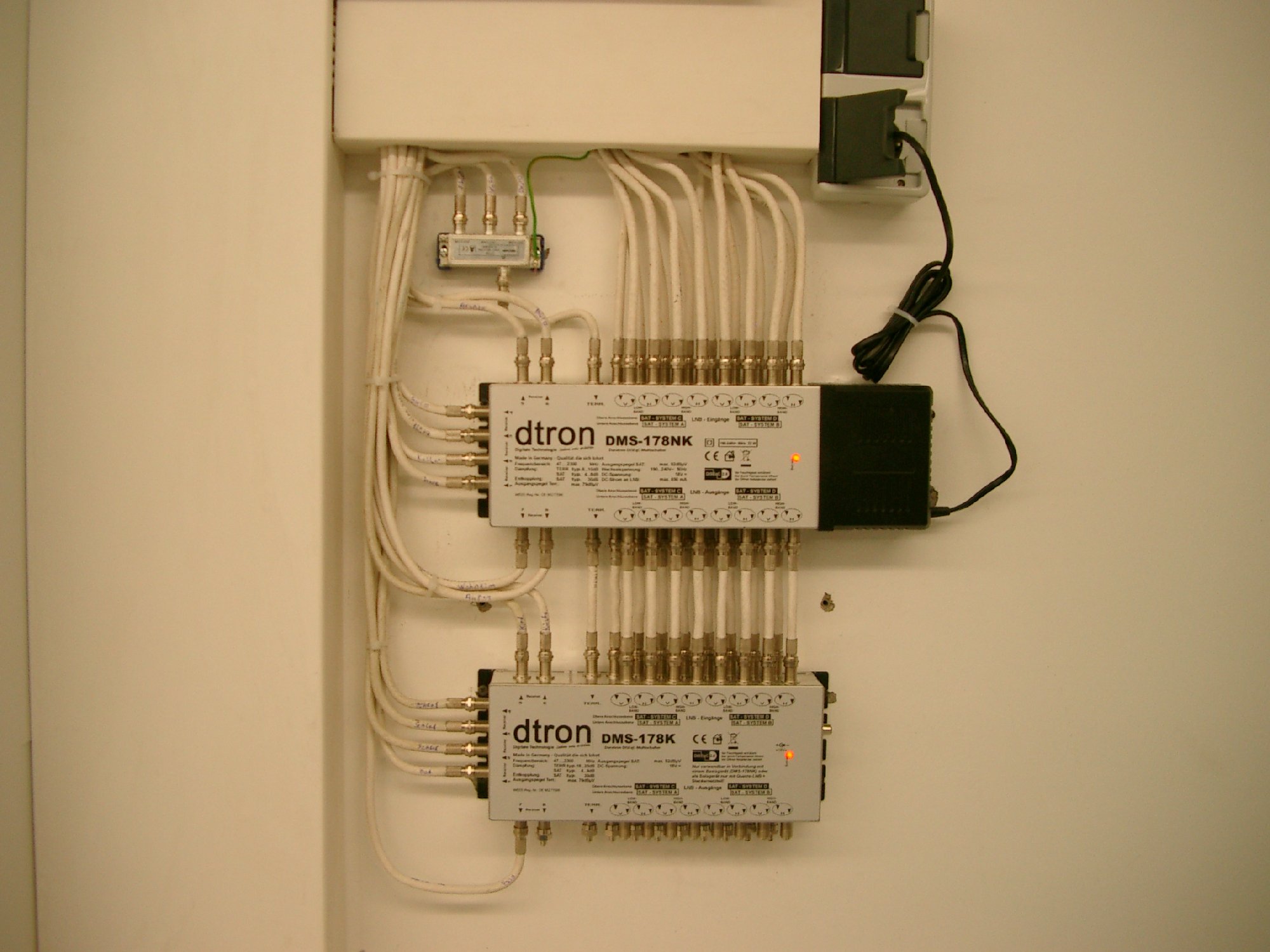

Anlage wird von 4 Satellieten:Astra 19°,Hotbird 13°,Sirius ,Thor und Terrist.Eingang mit Axing AVM-2-01 eingespeist;
und 15 Abgänge zur SAT-Enddosen.
Multischaltern sind "dtron"-dms178NK.
(und noch einmal Danke!!)
Dateianhänge
Benutzeravatar
techno-com
Site Admin
Beiträge: 22131
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 495 Mal
Danksagung erhalten: 564 Mal
Kontaktdaten:

Ungelesener Beitrag von techno-com »

Es wurden die falschen Abschlusswiderstände verwendet.

Bei stromführenden Anschlüssen muss man immer DC-entkoppelte Abschlusswiderstände verwenden.
Dateianhänge

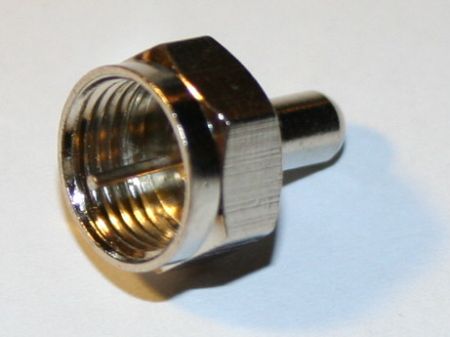

F-Endwiderstand DC-entkoppelt
F-Endwiderstand DC-entkoppelt
