Erweiterung SAT-Anlage für drei Haushalte

Haben sie Fragen zu Unicable (EN50494/SCR/SatCR/CSS) oder JESS (Jultec Enhanced Stacking System - EN50607/SCD2) Multischaltern, zu statischen SAT-Einkabelsystemen sowie auch zu speziellen Einkabelanlagen wie Polytron TSM-1000 HD, Schwaiger EKU825, Dur-Line UCP20/UCP30 oder auch zur Johansson Einkabellösung 9640/9645 (Multiband Converter/Stacker-Destacker) ?
Nicht für Einkabel-LNB Anfragen ! Nutzen sie hierfür das Forum unter "Unicable-/Einkabel LNB´s" weiter unten !!
Benutzeravatar
techno-com
Site Admin
Beiträge: 18056
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 331 Mal
Danksagung erhalten: 443 Mal
Kontaktdaten:

Re: Erweiterung SAT-Anlage für drei Haushalte

Ungelesener Beitragvon techno-com » 6. Oktober 2016 13:00

petri hat geschrieben:Den eigentlichen avisierten JPS0901-6A gibt es bei Ihnen nicht, den JPS0901-6M gibt es bei Jultec nicht --> huch?

Auch das wurde mittlerweile nach meiner Mitteilung an Jultec geändert , jetzt ist auch dort der "A" raus (gibt es nicht mehr) und der "M" drin => Jultec Homepage JPS0901-6T/M


Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

petri
postet ab und zu
Beiträge: 17
Registriert: 18. September 2016 12:52

Re: Erweiterung SAT-Anlage für drei Haushalte

Ungelesener Beitragvon petri » 6. Oktober 2016 13:22

Ja, ja, der Teufel ist ein Eichhörnchen...

Mit anderen Worten: eigentlich soll ich mit meinem UFS923 auf Unicable umsteigen und gut ist. Von den beiden Kabeln (4mm) im Wohnzimmer brauche ich dann nur noch eines. Eine neue JAD Dose (Enddose) brauche ich allerdings noch.

Wie schliesst man den UFS923 denn an? Der hat hinten zwei Sat-Eingänge. Eine JAD Dose hat aber immer nur einen Ausgang. Mag ne blöde Frage sein - aber das ist unsere erste Unicable Anlage.

Viele Grüße,
Peter Ritter

Benutzeravatar
techno-com
Site Admin
Beiträge: 18056
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 331 Mal
Danksagung erhalten: 443 Mal
Kontaktdaten:

Re: Erweiterung SAT-Anlage für drei Haushalte

Ungelesener Beitragvon techno-com » 6. Oktober 2016 13:38

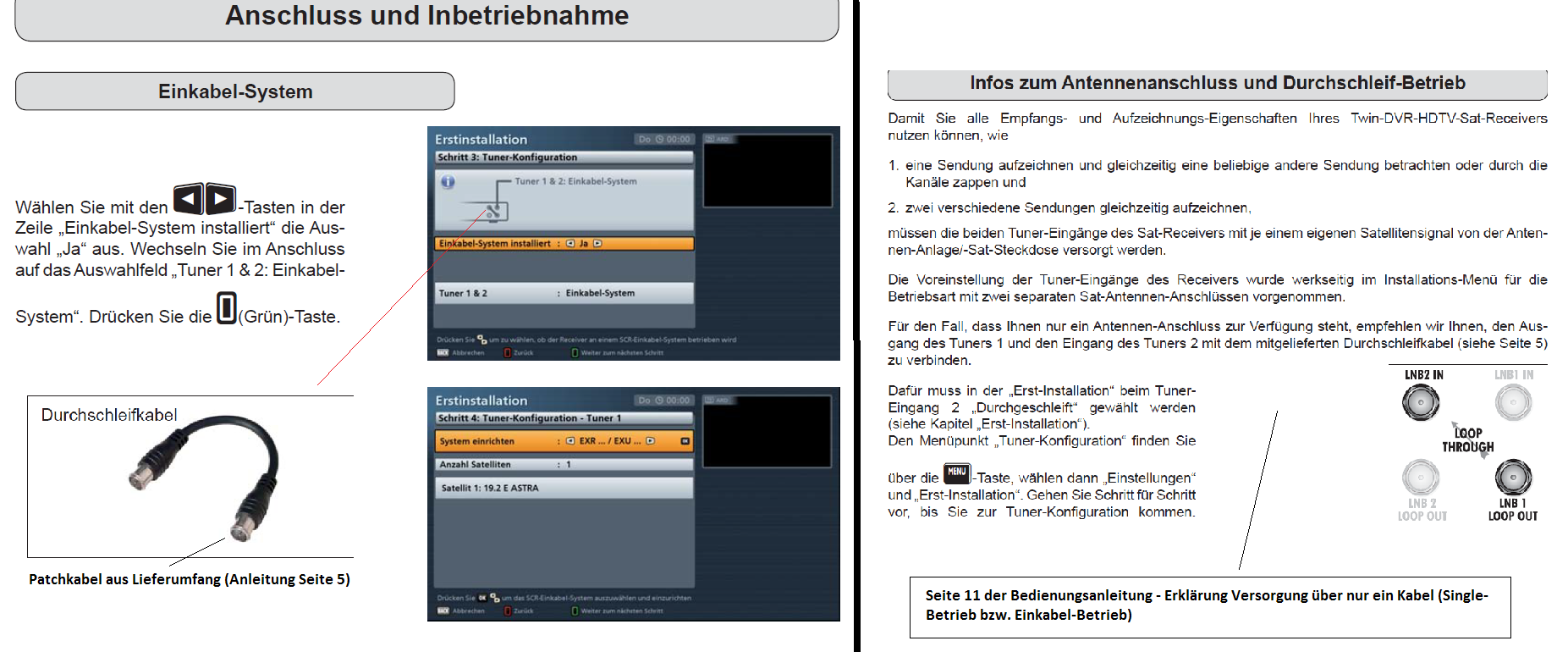

Habe ihnen das mal im Bild zusammengefasst .....
Dateianhänge
Kathrein_UFS923_Unicable_Anschluss_EN50494
Bedienungsanleitung_Kathrein_UFS923.pdf
Bedienungsanleitung_Kathrein_UFS923
(13.53 MiB) 323-mal heruntergeladen
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

petri
postet ab und zu
Beiträge: 17
Registriert: 18. September 2016 12:52

Re: Erweiterung SAT-Anlage für drei Haushalte

Ungelesener Beitragvon petri » 7. Oktober 2016 11:56

Hallo Herr Uhde,

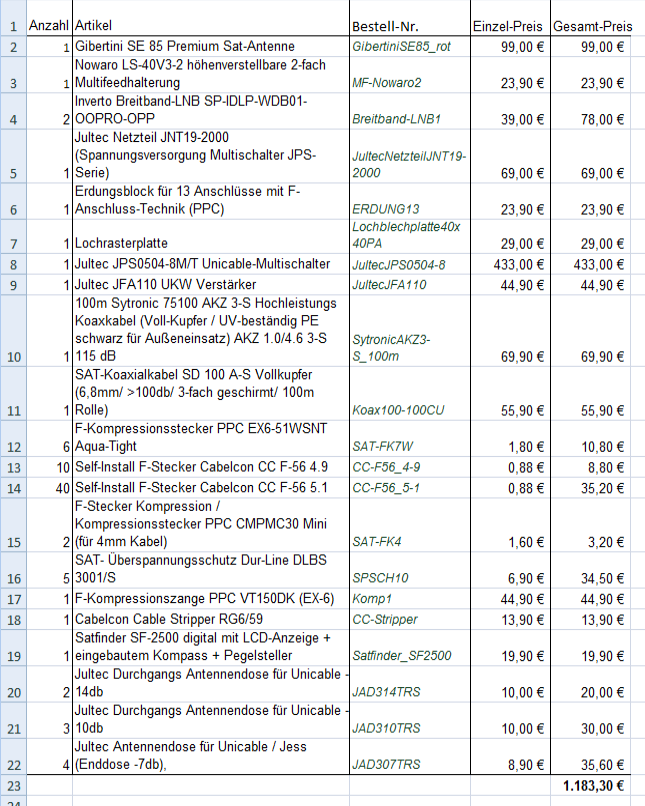

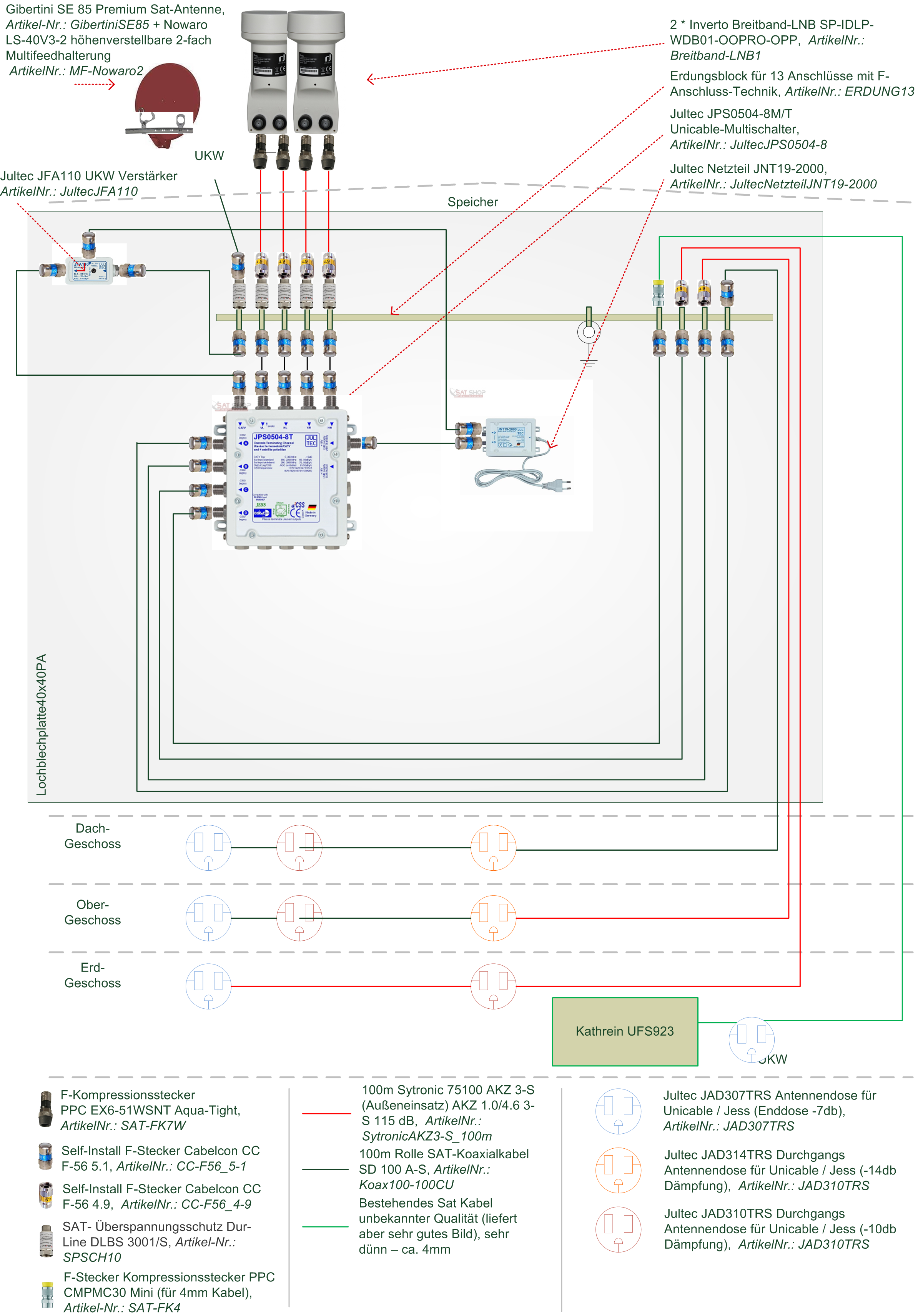

so, Geld ist eingesammelt, Plan und Stückliste neu gezeichnet. Die Bestellung soll heute noch erfolgen - sofern alles Korrekt ist. Ist ja jetzt wirklich eine ganz andere Anlage als am Anfang.
Bitte überprüfen Sie nochmal Plan und Stückliste.

Viele Grüße,
Peter Ritter
Dateianhänge

Benutzeravatar
techno-com
Site Admin
Beiträge: 18056
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 331 Mal
Danksagung erhalten: 443 Mal
Kontaktdaten:

Re: Erweiterung SAT-Anlage für drei Haushalte

Ungelesener Beitragvon techno-com » 7. Oktober 2016 12:04

Wow :1147 :1144 Hut ab (da fehlt mir das Smiley dafür :1131 )

Da hat jetzt parallel gerade sogar Klaus Müller (Jultec) geschrieben:
Schöne Grafik übrigens


Ich kann akt. nichts finden was hier "falsch" sein würde :1111

In Summe haben wir jetzt nur geringfügig mehr als vorher in der Planung mit den 2x JPS-Schaltern, dafür aber 4 Ausgänge jetzt mit jeweils 8 Umsetzungen drauf (also ein "Mehrwert").
Das Breitband-LNB konnte ich auch im Preis von gestern auf heute noch um 4-5€ senken, den neuen Preis haben sie ja auch schon in ihrer Liste jetzt drin stehen.

Eine Sache noch vorab ..... die Aqua-Kompressionsstecker werden nur schwer auf das Sytronic-Koaxkabel drauf gehen, aber es geht ! Tipp: verwenden sie ggf. einen Fön und erwärmen das Kabelende ein wenig das der Außenmantel "dehnfähiger" wird.
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

petri
postet ab und zu
Beiträge: 17
Registriert: 18. September 2016 12:52

Re: Erweiterung SAT-Anlage für drei Haushalte

Ungelesener Beitragvon petri » 7. Oktober 2016 12:36

Yepp, alles bestellt.

Viele Grüße,

Peter Ritter

Benutzeravatar
techno-com
Site Admin
Beiträge: 18056
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 331 Mal
Danksagung erhalten: 443 Mal
Kontaktdaten:

Re: Erweiterung SAT-Anlage für drei Haushalte

Ungelesener Beitragvon techno-com » 7. Oktober 2016 12:50

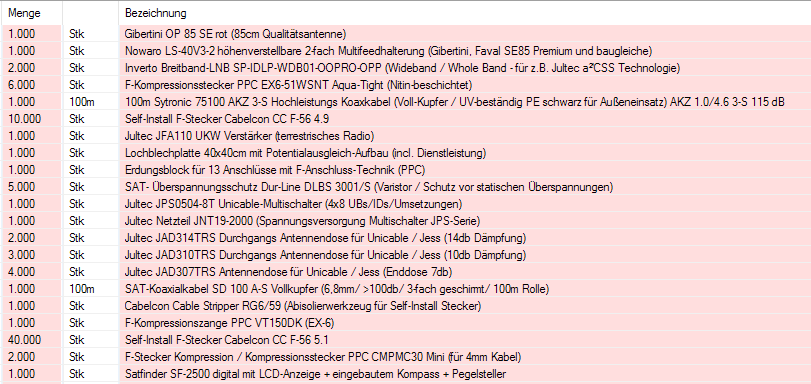

Vielen Dank :thx für ihre Bestellung und hier für die vollständige Übersicht zum Beitrag davon noch ein Screenshot

Bestellung User petri


Jetzt hatte ich aber noch Rückfragen sogar an Klaus Müller die ich gleich weiter gebe:

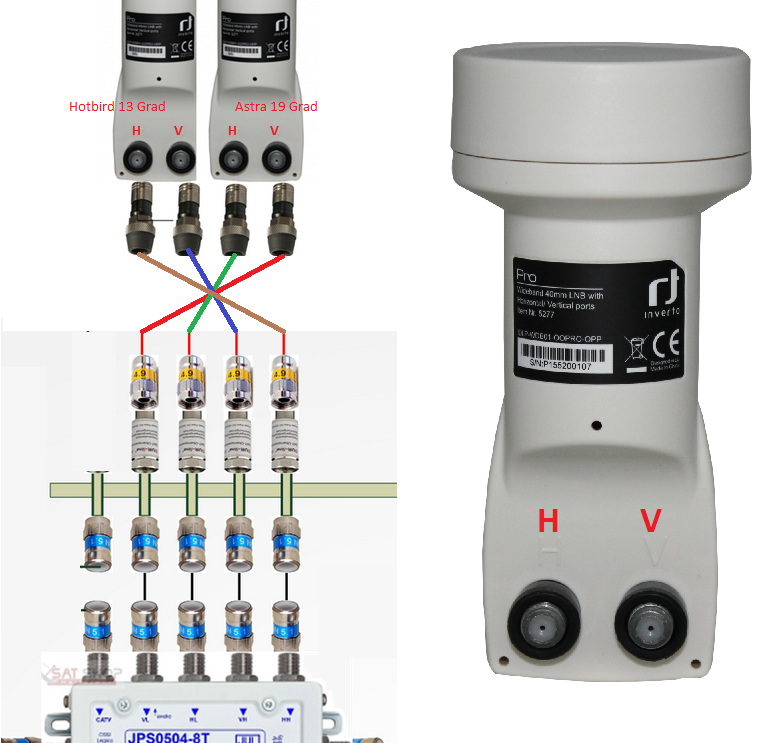

1. wie schließe ich die Kabel von den beiden Breitband-LNBs an den Multischalter an (Ebenen-Zuordung) ?
Das habe ich in einer Skizze gemacht, ist einfacher.
Breitband-LNB Kabelzuordnung Jultec a²CSS Technologie

2. kann ich mit dem Standard-Messgerät auch an den Breitband-LNBs messen ?
Antwort:
Mit dem Brietband-LNB wird man am Standard-Messgerät einen Ausschnitt vom Band sehen, zum Ausrichten geht das.


Mit dem Versand heute wird das aber nichts mehr .... ggf. die Antenne und Teile vom Zubehör, der Großteil wird aber erst Montag raus können.

Und dann wünsche ich jetzt gutenempfang
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18056
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 331 Mal
Danksagung erhalten: 443 Mal
Kontaktdaten:

Re: Erweiterung SAT-Anlage für drei Haushalte

Ungelesener Beitragvon techno-com » 13. Oktober 2016 11:44

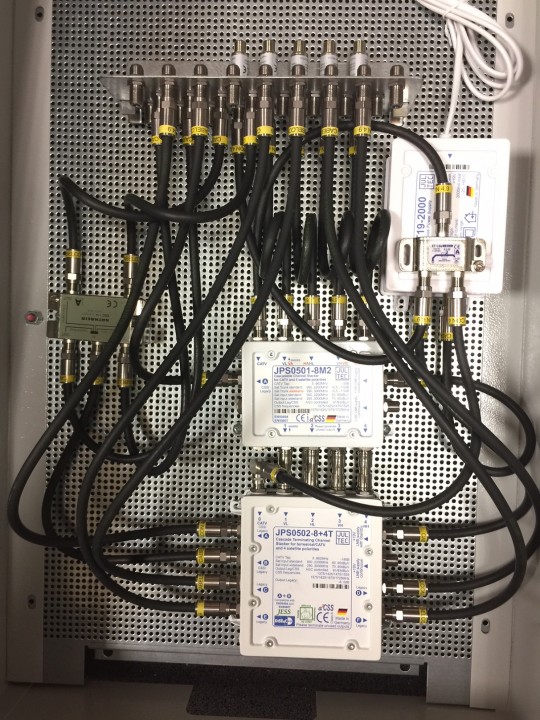

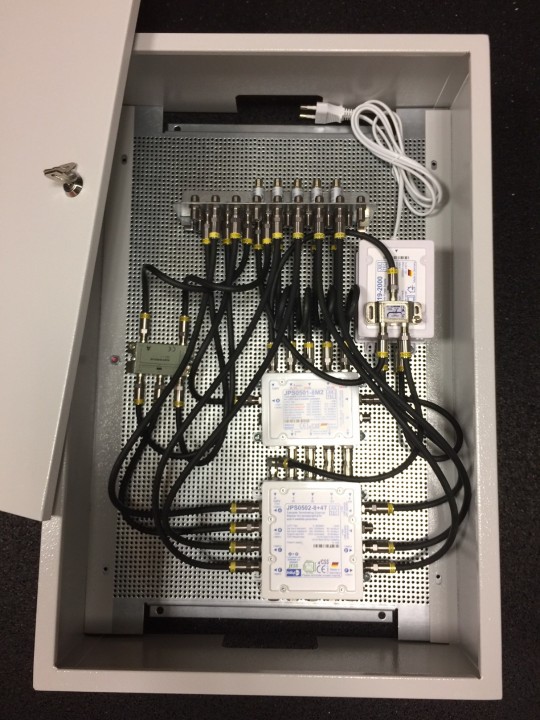

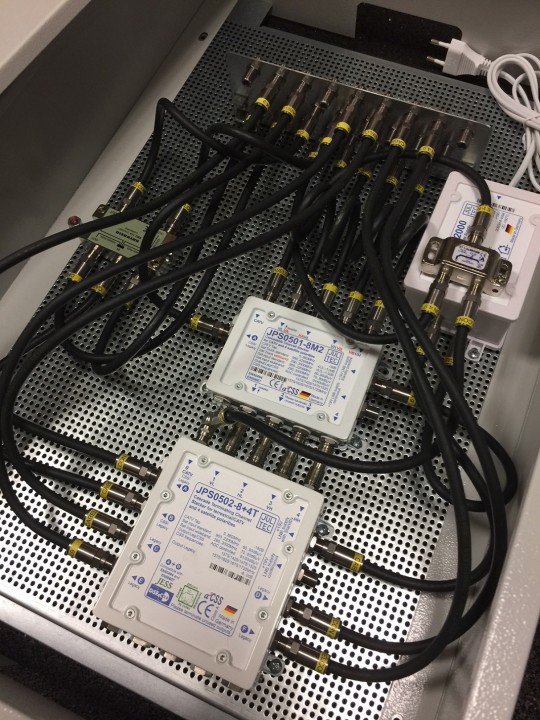

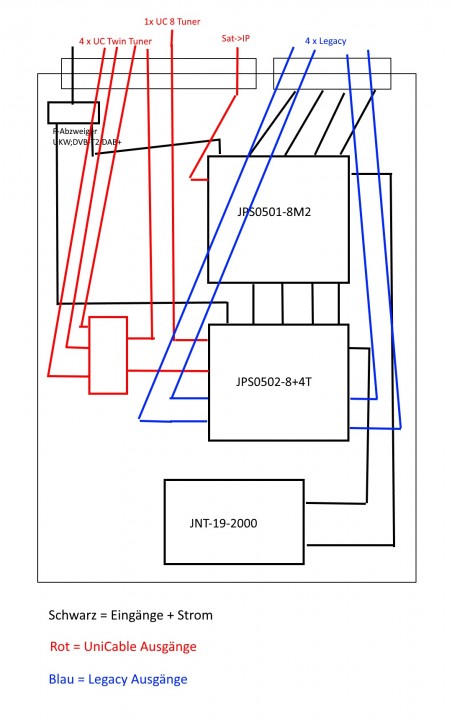

Hier noch, etwas Off-Topic da dies nicht den Thread-Starter angeht, eine Anlage die basierend auf diesem Beitrag anfangs aufgebaut wurde und soeben in den Versand ging.

Bilder davon mal hier in den Beitrag rein da dieser Beitrag aktuell sehr oft hier im Forum verlinkt wird als Referenz-Beitrag !

@petri
Leider habe ich in der Eile vollkommen vergessen auch von dem an sie versendeten Voraufbau Bilder zu machen, wäre nett wenn sie nach erfolgreichem Aufbau und erfolgreicher Inbetriebnahme (da werden aber sicherlich noch ein paar Fragen kommen :1137 ) auch von ihrer Anlage ein paar Bilder einstellen könnten ! Einfach alles was ihnen zu der Anlage einfällt ...
Dateianhänge
JultecJPS0502-8+4T-JPS0501-8M2_Schaltschrank-Lochblech_Potentialausgleich (4).jpg
JultecJPS0502-8+4T-JPS0501-8M2_Schaltschrank-Lochblech_Potentialausgleich (4)

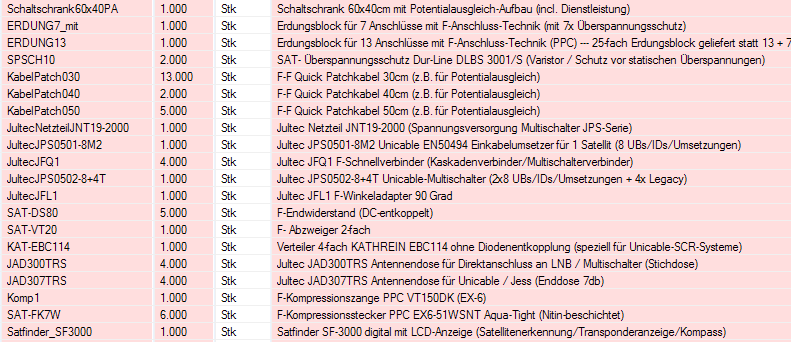

JultecJPS0502-8+4T-JPS0501-8M2_Bestellung_Screenshot
JultecJPS0502-8+4T-JPS0501-8M2_Schaltschrank-Lochblech_Potentialausgleich (3).JPG
JultecJPS0502-8+4T-JPS0501-8M2_Schaltschrank-Lochblech_Potentialausgleich (3)
JultecJPS0502-8+4T-JPS0501-8M2_Schaltschrank-Lochblech_Potentialausgleich (1).JPG
JultecJPS0502-8+4T-JPS0501-8M2_Schaltschrank-Lochblech_Potentialausgleich (1)
JultecJPS0502-8+4T-JPS0501-8M2_Schaltschrank-Lochblech_Potentialausgleich (2).JPG
JultecJPS0502-8+4T-JPS0501-8M2_Schaltschrank-Lochblech_Potentialausgleich (2)
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Thomas C
Neuling
Beiträge: 1
Registriert: 2. November 2016 09:32

Re: Erweiterung SAT-Anlage für drei Haushalte

Ungelesener Beitragvon Thomas C » 2. November 2016 09:56

Hallo Herr Uhde,

zuerst mal danke für den Link, hat mich zwar einiges an Zeit gekostet alles durch zu lesen, war es aber auf jeden Fall wert! Auch wenn ich bei der Planung für ein 2-Familienhaus plane, so ist es dem 3-Familienhaus schon ähnlich.

Was mich aktuell noch interessiert zu der gesamten Thematik wäre folgendes:

1. kann das JPS0502-8 am Eingang auch mit einem Breitband LNB betrieben werden und somit die anderen beiden Eingänge für eine spätere Erweiterung offen gelassen werden oder müsste sofort die komplette Belegung erfolgen? --> Ich bin einfach noch am Überlegen ob ich einen oder 2 Satelliten ansteuern möchte

2. Ich habe die Anforderungen für mein Haus (noch in der Planung aber Rohbau steht bald an) daran gedacht, dass in einer Wohnung 6 Anschlüsse und in der zweiten 4 Anschlüsse notwendig werden. Jetzt möchte ich natürlich in einem Raum, wie bspw. das Wohnzimmer die Möglichkeit haben, auch Sendungen aufzuzeichnen. Da gebietet sich die Schwierigkeit in der Planung derzeit bei mir, denn ich vermute, jeder Anschluss ist einmalig (kann also nicht für 2 Signale genutzt werden?). Wenn ich also richtig liege, benötige ich für einen Twin-Receiver 2 Anschlussdosen?

3. Wenn ich bei Ihnen das Komplettpaket bestelle, welches für mein Haus notwendig wird, können Sie die Basisverkabelung auf dem Lochblech bereits vornehmen? Sodass ich sicher gehen kann, dass diese auch stimmt? --> Ideal wärs, wenn ich die Schüssel und die Hausverkabelung nur noch anschließen bräuchte. Hausverkabelung lasse ich vom Elektriker durchführen der das Haus sowieso schon installiert, daher wäre es noch gut zu wissen, was für Kabel für die Verlegung notwendig würde und was Sie für eine Programmierung benötigen würden (ggf. Anordnung der entsprechenden Empfangsgeräte?).

4. Wäre noch super, wenn Sie auf der Seite einfach ein Set anbieten könnten, mit dem kompletten Inhalt, sodass ich nix vergessen werde bei der Bestellung. Einzig der Zeitpunkt der Bestellung ist noch offen, da ich nicht weiß, wann es los gehen kann.

Besten Dank,
Thomas

Benutzeravatar
techno-com
Site Admin
Beiträge: 18056
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 331 Mal
Danksagung erhalten: 443 Mal
Kontaktdaten:

Re: Erweiterung SAT-Anlage für drei Haushalte

Ungelesener Beitragvon techno-com » 3. November 2016 07:54

Thomas C hat geschrieben:Hallo Herr Uhde,

Hallo und Herzlich Willkommen im Forum :freunde
Ich denke sie haben von mir diesen Link auf eine Email-Anfrage erhalten ?

Thomas C hat geschrieben:Auch wenn ich bei der Planung für ein 2-Familienhaus plane, so ist es dem 3-Familienhaus schon ähnlich.

Es ist egal ob es ein 1 FH, 2 FH oder 3 FH ist ... entscheidend sind immer die vorhandenen Kabelwege, die Anzahl der Antennendosen und die gewünschte Anzahl von Umsetzungen pro Dose/Strang.

Thomas C hat geschrieben:1. kann das JPS0502-8 am Eingang auch mit einem Breitband LNB betrieben werden und somit die anderen beiden Eingänge für eine spätere Erweiterung offen gelassen werden oder müsste sofort die komplette Belegung erfolgen? --> Ich bin einfach noch am Überlegen ob ich einen oder 2 Satelliten ansteuern möchte

Ja, das ist möglich ! Gleich den 2. Satelliten mit aufzubauen wäre aber kein riesen Aufwand, weder technisch noch finanziell (Multifeedhalterung für die Befestigung eines 2. LNBs an der Antenne + 2. Breitband LNB + 4 statt 2 Koaxkabel von den LNBs zum Multischalter ...).

Thomas C hat geschrieben:2. Ich habe die Anforderungen für mein Haus (noch in der Planung aber Rohbau steht bald an) daran gedacht, dass in einer Wohnung 6 Anschlüsse und in der zweiten 4 Anschlüsse notwendig werden. Jetzt möchte ich natürlich in einem Raum, wie bspw. das Wohnzimmer die Möglichkeit haben, auch Sendungen aufzuzeichnen. Da gebietet sich die Schwierigkeit in der Planung derzeit bei mir, denn ich vermute, jeder Anschluss ist einmalig (kann also nicht für 2 Signale genutzt werden?). Wenn ich also richtig liege, benötige ich für einen Twin-Receiver 2 Anschlussdosen?

Nein, genau das ist ja das Prinzip von Unicable EN50494 bzw. JESS EN50607 (kurz gesagt einem "Einkabelsystem") über nur ein Kabel bis zu 32 Tuner zu versorgen ...... der JPS0502-8 hätte 2 Ausgänge und pro Ausgang die Möglichkeit für 8 Tuner-Versorgungen (über ein Kabel). Einfach mal ein paar mehr Beiträge hier im Forum durchlesen, genau in dieser Rubrik das sie da andere Anlagen-Aufbauten mit anderen Möglichkeiten auch ersehen können.

Thomas C hat geschrieben:3. Wenn ich bei Ihnen das Komplettpaket bestelle, welches für mein Haus notwendig wird, können Sie die Basisverkabelung auf dem Lochblech bereits vornehmen? Sodass ich sicher gehen kann, dass diese auch stimmt? --> Ideal wärs, wenn ich die Schüssel und die Hausverkabelung nur noch anschließen bräuchte. Hausverkabelung lasse ich vom Elektriker durchführen der das Haus sowieso schon installiert, daher wäre es noch gut zu wissen, was für Kabel für die Verlegung notwendig würde und was Sie für eine Programmierung benötigen würden (ggf. Anordnung der entsprechenden Empfangsgeräte?).

Ja, das ist möglich und wird hier im Beitrag genau durchgesprochen was man dafür benötigt.

Thomas C hat geschrieben:4. Wäre noch super, wenn Sie auf der Seite einfach ein Set anbieten könnten, mit dem kompletten Inhalt, sodass ich nix vergessen werde bei der Bestellung. Einzig der Zeitpunkt der Bestellung ist noch offen, da ich nicht weiß, wann es los gehen kann.

Es ist unmöglich ein "Komplett-Paket/-Set" zu listen da JEDER Anlagenaufbau anders aussieht, und das nicht nur weil verschieden viel Meter Kabel benötigt werden, sondern auch weil die Kabelwege anders sind und auch die Anzahl der Antennendosen abgesehen vom tlw. sogar abweichend benötigten Dosen-Typ ganz andere wären .... von daher bedarf JEDE Anlage einer eigenen Zusammenstellung.
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
