Fehlersuche bei Inverto unicablesystem

blart · Ungelesener Beitrag von **blart** » 13. Oktober 2009 11:12

Hallo,

seit 2 Tagen suche ich nach einem Fehler an unserem Inverto-unicable-system.
Unser System:
Inverto unicable mit 5 Axing SSD1-10- SAT-Durchgangsdosen. Nach der 3. Dose geht es in den Keller, dort ein inlineverstärker, von dort hoch zu den anderen beiden Dosen. An der 2. Dose hängt ein Smart MX04 Receiver, an der 5. Dose ein Humax Icord

Der Fehler: Der Receiver an der 5 Dose zeigt kein Signal an.
Bis jetzt probiert: receiver von der 2. Dose angeschlossen -> das gleiche: Kein Signal.
Im Moment sieht es so aus, dass ab der 2. Dose kein Signal mehr vorhanden ist, aus der 2. Dose selbst kommt nichts mehr raus. Greife ich aber vor der 2. Dose mit einem F-Stecker das Signal ab, dann geht es.
Es scheint als würden die Dosen kein Signal mehr durchlassen, zumindest kann ich das von der 2.Dose behaupten, Habe dann die 3. Dose raus genommen und anstelle der 2. Dose montiert. Das ging auch nicht.
Habe dann nicht mehr weiter gesucht weil ja selbst aus der 2 Dose nichts mehr raus kommt.

Kann es sein dass die Dosen durch irgendwas geschossen wurden? Aber gleich 2 auf einmal? Hab ich evt. an dem System was falsch gemacht?
Könnte der Fehler auch an dem Inverto liegen?

techno-com

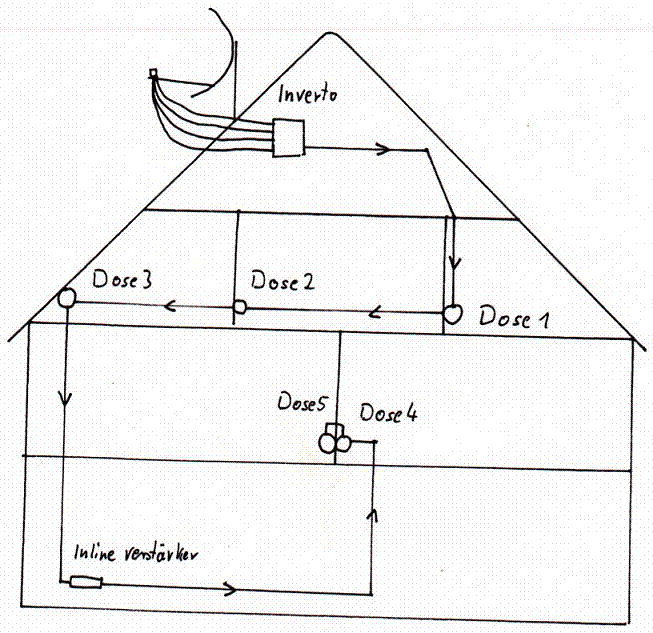

Können sie dazu mal einen genauen Kabelverlaufsplan mit allen Dosen und dort angeschlossenen Receivern zeichnen ? Blicke bei ihrer Bescheibung echt nicht ganz durch.

Weiterhin fehlt auch jede Beschreibung wie sie die Receiver im Antennenmenu auf "Unicable" konfiguriert haben.

Ging die Anlage den überhaupt in dieser Zusammenstellung schon einmal ?

P.S. Zeichnung können sie einfach hier beim Beitrag erstellen mit hochladen

P.P.S. ggf. helfen ihnen andere Beiträge (z.B. unter Empfangsprobleme ) hier im Forum schon einmal weiter, einfach mal etwas durchlesen (sind viele zu diesem Thema hier im Forum)

blart · Ungelesener Beitrag von **blart** » 13. Oktober 2009 13:34

Hallo,

An Dose 2 der Smart MX04:

IF Channel 3
Centerfrequenz 1280

An Dose 4 der Humax Icord:

Antennetyp SCD
Tuner1: Userband 1
Bandfrequenz 1076
Tuner2: Userband 2
Bandfrequenz 1178

So lief das System bis vorgestern einwandfrei bis der Fehler kam.

Vor der Dose 2 kann ich Signal abgreifen , klemme ich die Dose 2 an, kommt aus dem F-Anschluss nix raus.

techno-com

Klingt mir doch echt nach dem Problem das auch der Kunde in dem bereits verlinkten Beitrag hatte !

Tritt das Problem auf wenn sie das ANKOMMENDE Kabel (also von Dose1) an die Dose anschliesen oder wenn sie das ABGEHENDE Kabel (also zur Dose3) an die Dose anklemmen. Haben sie ggf. mal das abgehende Kabel testweise abgeklemmt ? Wenn es dann geht besteht der Fehler nach der Dose2 !

Ggf. auch mal die Unicable-ZF-Frequenzen neu eingeben bzw. mal andere eingeben in die Geräte.

blart · Ungelesener Beitrag von **blart** » 15. Oktober 2009 13:37

Hallo,

Dose 3 hab ich schon abgeklemmt, auch dann kommt an Dose 2 nichts mehr raus. Sieht aus als wären die Dosen geschossen. Aber gleich 2 auf einmal? Und wodurch ?

Neue ZF-Frequenzen gehen auch nicht.

techno-com

Dann hilft erst einmal nur die Dose zu testen, also mal z.B. dort ein Gerät ganz ohne Dose anzuschliesen ob es dann geht !

blart · Ungelesener Beitrag von **blart** » 15. Oktober 2009 13:52

Ja , das habe ich probiert, habe auf das Kabel, dass in die Dose 2 rein geht, einen F-Stecker aufgeschraubt. Dann habe ich auch Signal. Klemme ich die Dose wieder an, kommt aus dem F-Anschluss der Dose 2 nichts mehr raus.

techno-com

Haben sie auch die Dose schonmal getauscht, das wäre doch der einfachste Weg dann die Dose zu testen ?!?!?

blart · Ungelesener Beitrag von **blart** » 16. Oktober 2009 09:51

ja, habe bereits Dose 3 ausgebaut und anstelle Dose 2 eingebaut.
Aber das Problem bleibt bestehen. Deswegen frage ich mich ja auch ob es gleich 2 Dosen erwischen kann zur gleichen Zeit.

Ich würde sagen ich bestelle mal 2 neue und probiere es damit mal. Sind die Dosen in Ihrem Onlineshop für das Schalterprogramm von Jung passend?

techno-com

Es ist unwahrscheinlich das es 2 Dosen auf einmal "erwischt", sein kann aber natürlich alles !

Antennendosen sind alle gleich, das sind genormte Maße, nur die Deckel auf die Dosen müssen dann zu ihrem Schalterprogramm passen bzw. gehören ja so wie so dazu zu dem was sie schon haben.

blart · Ungelesener Beitrag von **blart** » 16. Oktober 2009 10:01

Das müssten dann die Dose: SAT-DS25 aus ihrem shop sein ?

techno-com

Genau, "SAT-Durchgangsdose 3-Loch" !

blart · Ungelesener Beitrag von **blart** » 16. Oktober 2009 10:08

Ok, vielen Dank, die Bestellung kommt sofort, hoffe die Vorkasse wird schnell gut geschrieben.

blart

Erst mal vielen Dank für die schnelle Lieferung der Dosen, leider konnte ich die Dosen erst letzte Woche einbauen. Ich hatte zur Sicherheit den Inverto zur Überprüfung weg geschickt und das hat sehhhhr lange gedauert. Ich bekam von dort die Antwort dass ich wohl die falschen Dosen im Einsatz hätte, es müssten einkabeltaugliche Dosen sein und sagte mir ich muss die ESU33 von Kathrein benutzen, ist dem so ? Hat mich jetzt etwas stutzig gemacht, mit ihren Dosen geht es ja jetzt. Na ja bedingt.
Der Receiver (Humax Icord) macht jetzt auf einmal Probleme. Der zeigt mir immer 0% Signal an. Gibt es evt. hier im Forum jemand der mir eine Grundeinstellung Punkt für Punkt nennen kann für das Einkabelsystem? Ansonsten ist er evt. defekt und evt auch die Ursache für den Ausfall der Dosen. Wäre dies möglich? Auf jeden Fall geht jetzt alles soweit, ich hatte den Humaxanschluss mittels einem Smart MX04 geprüft und hatte auch funktioniert, nur dem Humax konnte ich kein Prozentchen Signal entlocken.

techno-com

Unsere Dosen sind tauglich für Unicable !

Und was den ICord angeht und Unicable-Einstellungen dafür schauen sie mal unter http://www.icordforum.com !
