Das betrifft nicht das LNB, da die Ebenen ja direkt bis zum MS geführt sind und von diesem dann jeweils via TV ausgewählt werden

Ich tippe ebenfalls auf den MS, da ja so wie es aussieht, nur die Bandumschaltung nicht funktioniert ...

Aber mir ist noch etwas anderes aufgefallen: Der MS besitzt einen internen 22-KHz-Generator zur Ansteuerung von Quad-LNBs. Möglich, dass dieser hier noch «reinfunkt» ... bzw. die beiden ...

1. Nochmal aufs Dach und an der Schüssel wackeln?
Bringt gar nichts ... aber hinauf aufs Dach und das Kabel bzw. den Stecker von HL prüfen, kann z.B. der Draht beim Einschrauben geknickt statt ins Loch der Buchse eingeführt worden sein.

Noch zur Info, es gehen von den ersten 40 Sendern folgende ...

Die anderen Ebenen auch direkt mit dem Receiver austesten, ob die richtigen Programme ...
Auch an einem anderen Ausgang des MS den Tv mal angeschlossen (direkt, um einen Verkabelungsfehler bis zur Dose auszuschliessen)?

Was heisst umschalten, zwischen High und Low oder vert./horizontal?
Wenn du ...

Hallo

Tritt der Fehler an jedem Ausgang des MS auf? Einmal das Kabel der Dose am MS umstecken

Wenn RTL und Co. nicht funktionieren, funktionieren die Programme von ZDF,3Sat, Kika auf 11954 H auch nicht oder gehen sie.
Wenn diese funktionieren, die Transpondereinstellungen von RTL, 12188 H (kann ...

Ja. Musst halt dann vermutlich die Einstellungen selbst vornehmen


Edit:
Nachtrag
Suchst du im Humax nach dem Wort unicable? Das heisst dort SCD!
MENU > Einstellungen > Installation > Kanalsuchlauf > Typ umschalten (Antennentyp) > SCD > OK

Hallo Pinker
Bei euch sind überall JAD-Dosen installiert, also die nicht programmierbaren.
Im RMH müssen wie bei Dir die Geräte Unicable-fähig sein.
Bei beiden Strängen sind jeweils die gleichen ID/Frequenz-Kombinationen gültig, wie auf dem JPS0502 aufgedruckt und entsprechend in den Geräten zu ...

Jultec JPS0502-8M/T
Jultec JPS0501-16MN/TN

Beide mit a²CSS-Technologie ...
Den JRS0502 gibt es nur mit je 4 IDs: JRS0502-4M/T

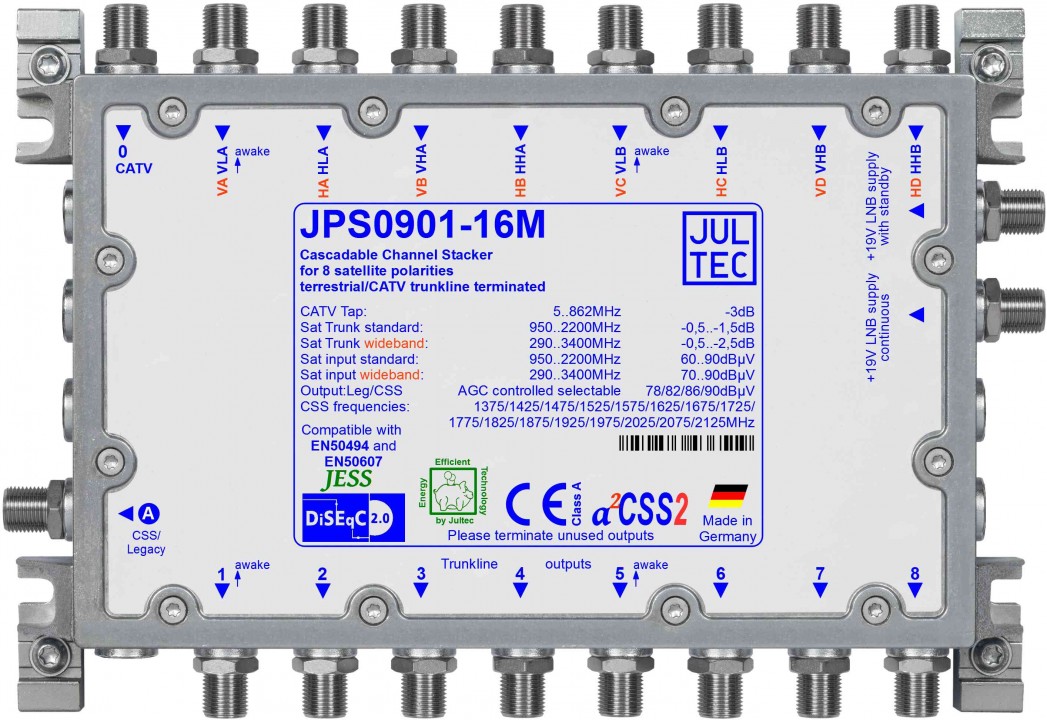

Mit a²CSS2 gibt es bis jetzt erst den JPS0901/02/04-16M a²CSS und a²CSS2 lassen sich durch das Logo unterscheiden (siehe Foto)

Gruss
Guido

Guten Tag und

Ganz einfach erklärt:
An einem Strang können z.B. 10 Dosen hängen. Der Strang hat aber jetzt nur 4 oder 6 oder 8 IDs. Also können an den 10 Dosen 4,6 oder 8 Tuner/Empfänger angeschlossen werden. Jeder Tuner mit einer eigenen ID!

Gruss
Guido

Sorry, der JPS hängt bei mir einfach im Hinterkopf ...

Zum testen am EXR den Anschluss HL (Fernspeisung) abhängen. Kann mir vorstellen, dass die Spannung rückwärts nicht geblockt wird und deshalb die Elektronik über den «Hintereingang» gespiesen wird. Gemäss den Angaben von Kathrein sind alle ...

Das stimmt ja auch, wenn Receiver an, dann ist der JPS und auch der EXR «online».
Aber dies trifft nur zu, solange ein Receiver am JPS eingeschaltet ist.
Der EXR wird, wenn er z.B. vom Büro oder Schlafzimmer aus aktiviert wird, ohne JPS sehr wahrscheinlich nur laufen, wenn das Netzteil mit Strom ...

Am EXR158 leuchtet dann die grüne Power LED und er funktioniert ohne angeschlossene 230V Spannungsversorgung...
Aus den Daten des EXR15xx:
Niedrige Leistungsaufnahme durch hocheffizientes, kurzschlussfestes Schaltnetzteil und Stromsparkonzept (jeder einzelne Multischalter-Zweig wird vom ...

Das Forum gehört zum erwähnten Händler

Das ist leider EU-like:
Versand in das EU-Ausland: auf Grund der neuen EU-Verordnung ("Richtlinie 2012/19/EU") ist es uns unmöglich gemacht worden, weiterhin an Endkunden ins EU-Ausland zu versenden !

Aber wenn du in der Nähe der Grenze wohnst, kannst du ja ...

Ich nehme an, dass die 3 Kabel im gleichen Rohr von der Anlage herkommen.
bei den beiden Kabeln mit den Verbindern diese jeweils auftrennen und schauen, ob bei einem der Kabel der TV kein Signal mehr empfängt. Wenn ja, Glück gehabt, dann ist es nicht das durchgeschliffene ...
Den DurLine UPC20 kann ...

Technisat-Produkte führt der Shop nicht.
Das wäre z.B. mit der gleichen Funktion:
https://www.satshop-heilbronn.de/Dur-Line-UCP-20-Version2-Unicable-EN50494-2-fach-MiniRouter
dur-line-ucp-20-version2-unicable-en50494-2-fach-minirouter.jpg dur-line-ucp-20-anschlussschema_2.jpg
Kann man machen ...

Hallo und herlich-willkommen

Diese Anlage ist nicht unicablefähig, sondern eine ganz normale «Legacy»-Anlage mit Sternverteilung. So wie ich aus den Beschriftungen entnehmen kann, hat jede Wohnung drei Antennendosen.
Da geht der 2. Tuner unabhängig nur, wenn er per eigenes Kabel direkt mit einer ...

Guten Tag zusammen

Habe tatsächlich eine Antwort von OBO bekommen:

Meine Anfrage:
Guten Tag
Ich hätte eine Frage:
Ist die Erdungslasche Typ 950 bis zu welcher Blitzschutzklasse zugelassen bzw. geprüft. Ich finde keine Hinweise im Datenblatt.
Bei der Banderdungsschelle VA ist die Klasse (N - 50 kA ...

Die Schelle selber ist für Klasse H = 100 kA zertifiziert.

Die Tabelle gibt an, dass bis Klasse N «kein zündfähiger Funke» entsteht, je nach Material des Rohres/Masten. Ich nehme an, dass z.B. bei 100 kA der Funke zünden kann ...

Art der Prüfung: Nachweis der Zündquellenfreiheit beim ...

Das sind alles nur «Qualitätszertifikate», keine Prüfprotokolle.

ISO 9001 = Zertifizierung von Qualitätsmanagementsystemen usw.

Hier habe ich einen Prüfbericht für eine Bandschelle gefunden:
https://www.obo.de/service/downloads/zertifikate/transienten-und-blitzschutz-systeme/ 02-150_PB-DEKRA ...

Aus einem anderen Thread:
Sat Anlage Erdung und oder Blitzschutz intern.

@Dipol (Auszug aus obiger Post)
Ich traue der OBO Erdungslasche viel zu, allein nur Herstellerzertifikate zählen, in denen Klasse H für die jeweils verwendete Leiterart zugesichert wird. An die bin ich bei OBO nicht mal ...

Ich habe hier mal zur Veranschaulichung die Masse von einem 19-Zoll-Schrank/Rack eingestellt.

19_Zoll-Masse.jpg Schrank von vorne gesehen

Fachboden: Angaben eines Herstellers ...
Ausmessen!

Die Lochplatte könnte man, sofern Platz, z.B. mit Hilfe von Distanzbolzen oder -hülsen ...

Aus dem Handbuch:

Unicable:
Die jeweiligen Einstellungen müssen auf das SCR-System angepasst werden. LNB 1 und LNB 2 sind auf das ausgerichtete Satelittensystem einzustellen. Hier im Beispiel ist es 13°Ost (Eutelsat) und 19,2°Ost (Astra). Unter LOF ist Unicable zu wählen, weiterhin zu beachten ...

Der entsprechende Beitrag zum Schaltschrank:
Neubau SAT Anlage Einkabelsystem
JultecJPS0908-8T_JPS0902-16M_kaskadierter_Lochblechplatten-Aufbau_Potentialausgleich

.pdf umgewandelt in Bild ......
So sieht man es direkt !

• An den vier Adventssamstagen, frei empfangbar über Astra 19,2 Grad Ost auf UHD1
• Ausstrahlung von 12:30 Uhr bis 20:00 Uhr
Unterföhring/Mainz, 28. November 2019 – Ein vorgezogenes Weihnachtsgeschenk für alle Fans gestochen scharfer Bilder ermöglicht das ZDF gemeinsam mit ASTRA seinen ...

Am 1. Dezember 2019 geht VOXup auf Sendung

Empfangsparameter:
Astra 1L (19.2°)
Frequenz: 12,226 GHz horizontal
Symbolrate: 27500
FEC: 3/4
Service-ID: 28820
Service Name:VOXup (ab dem 27.11.2019)
Videocodierung: SD in MPEG2

Hallo Sat-Isi

Hier die Unicable-Einstellungen für LG aus einem anderen Thread. Funktioniert vermutlich nach dem gleichen Schema.

Tuner auf Dual stellen:
Vermutlich so:
Einstellungen > Sender > Programmsuche und -einstellungen > Automatische Einstellungen > Dual Betrieb

Im Satellitenmenu Unicable ...

Guten Abend

Das LNB auch richtig mit dem Jultec verbunden?
Der Jultec hat eine andere Riehenfolge wie der LNB, jeweils die gleichen Bezeichnungen miteinander verbinden.
LNB V/L mit Jultec VL (Anschluss 1)
LNB V/H mit Jultec VH (Anschluss 3)
LNB H/L mit Jultec VH (Anschluss 2)
LNB H/H mit Jultec VH ...

Guten Tag und herlich-willkommen

Diese Anschlüsse am LNB müssen am JSP jeweils mit den gleichen Anschlüssen verbunden werden: also V/L zu VL, V/H zu VH usw.

Am Technisat ISIO STC+ die Einstellungen gemäss 8.6.6 (Seite ...

Wenn du direkt (also nicht mit dem roten Knopf) via
MENU > Einstellungen > Installation> Kanalsuchlauf > Typ umschalten
gehst?
Zeigt es dir hier nur «nur LNB» und «Diseqc» an? Ohne SCD?

https://de.humaxdigital.com/support/?product_id=2973&curr_page=sw_release
Zuerst im Systemmenu die Info ...
