Hallo zusammen,

auch bei uns zu Hause ist es soweit, dass wir den Kabelanschluss kündigen, nur jetzt muss natürlich Ersatz her...

In den letzten Tagen habe ich mich mal intensiv mit dem Thema Sat- Anlagen beschäftigt und mir so meine Gedanken gemacht...

Effektiv gibt es bei uns zwei Stränge die oben vom Spitzboden durch unser EFH bis ins Erdgeschoss laufen...

Die Kabel darin sind so um die 30 Jahre alt und müssen bzw. kommen daher auf jeden Fall neu.... Da im Erdgeschoss auf jeden fall ein Twin Receiver stehen soll und im ersten OG die Dose zumindest einfach belegt sein soll, müssten also theoretisch 3 Kabel durch ein Mini Leerrohr in der Wand..... Das funktioniert aber nicht....

Von daher bin ich auf die Unicable Lösung gestoßen und hab mir da so meine Gedanken gemacht...

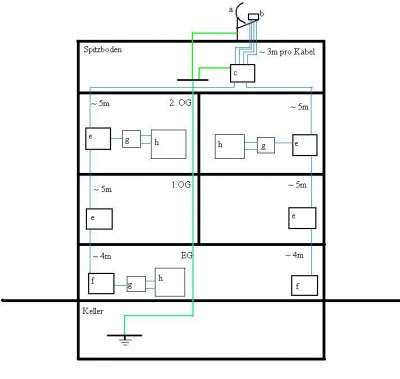

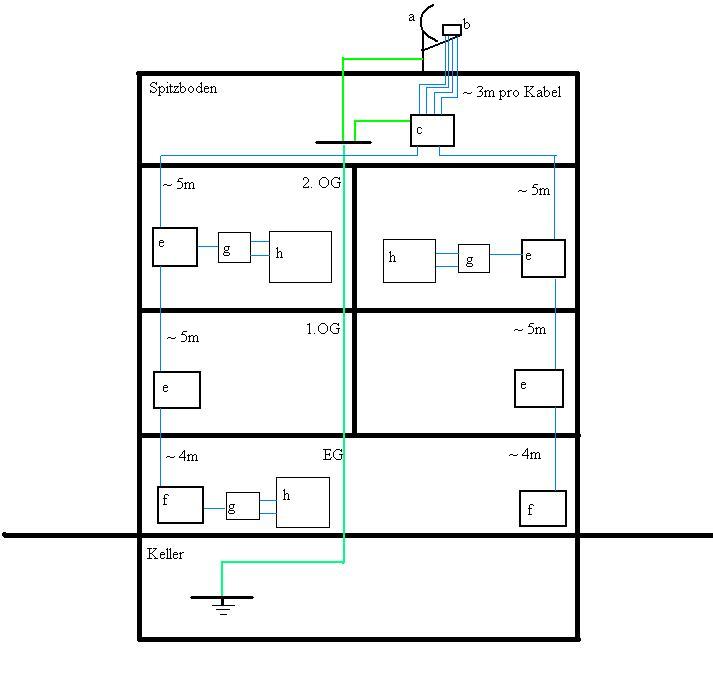

In der Zeichnung weiter unten ist meine Planung wie ich das Unicable system verstanden habe zu sehen..

Die Schüssel soll auf dem Dach montiert werden, also muss sie geerdet werden, ebenso wie der Unicable Router... Wir haben vor oben auf dem Boden eine Erdungsleiste zu setzen und damit beide Geräte mit einem Kabel mit der Erdungsleiste im Keller zu verbinden.. Ein Leerrohr dafür ist vorhanden... Welchen Querschnitt sollte das Erdungskabel mindestens haben?

Ob im 2. OG wirklich 2 Twin- Receiver verbaut werden steht noch nicht fest, es soll aber die Möglichkeit bestehen. An den drei Dosen die nicht belegt sind ist auch erstmal nichts geplant aber die Möglichkeit soll halt bestehen dort etwas anschließen zu können.

Ich würd euch bitten mal einen Blick darüber zu werfen und ebenso über die Einkaufsliste ob ich alles habe und ob das ganze so zu realisieren ist.

Weiter würde mich noch interessieren ob die Komponentenwahl richtig ist oder ob es was besseres gibt bzw. besserund günstiger

Vielen Dank dafür schonmal im voraus.

Einkaufsliste

a: TechniSat Satman 850 mit 85 cm Durchm., alternativ Fuba DAA 850
b: Quattro LNB TechniSat UnySat Universal, alternativ Fuba DEK 400
c: TechniSat TechniRouter 5/2x4 G
d: ~ 40m Koaxialkabel Kathrein LCD 111
e: Dreiloch- Durchgangsdosen Sat-DS25
f: Dreiloch- Enddosen Sat-DS 20
g: Splitter SV 200 F
h: Unicabletaugliche Twin Sat- Receiver

Hups, habe diesen Beitrag ja eben erst entdeckt !

Werde ihnen morgen sofort eine Antwort fertig machen, heute reichts nicht mehr.

Sorry !


P.S. sehr schöne Zeichnung !

Marco_Koenig hat geschrieben:auch bei uns zu Hause ist es soweit, dass wir den Kabelanschluss kündigen, nur jetzt muss natürlich Ersatz her...

Spart Geld (keine Kabel-TV Gebühren mehr), größere Programmauswahl (z.B. HD+ geht sofort zu machen) und sie haben ein besseres Bild über SAT als über Kabel !

Marco_Koenig hat geschrieben:In den letzten Tagen habe ich mich mal intensiv mit dem Thema Sat- Anlagen beschäftigt und mir so meine Gedanken gemacht...

Das kann man an ihrer Beschreibung und an der Zeichnung sehr gut sehen !

Marco_Koenig hat geschrieben:Effektiv gibt es bei uns zwei Stränge die oben vom Spitzboden durch unser EFH bis ins Erdgeschoss laufen...

Absolut kein Problem !

Marco_Koenig hat geschrieben:Die Kabel darin sind so um die 30 Jahre alt und müssen bzw. kommen daher auf jeden Fall neu

Das ist auf jeden Fall anzuraten ! Und dann immer gleich 4-fach abgeschirmtes Kabel nehmen ! Kostet nicht viel mehr, soll aber doch auch wieder ein paar Jahre halten !

Marco_Koenig hat geschrieben:Da im Erdgeschoss auf jeden fall ein Twin Receiver stehen soll und im ersten OG die Dose zumindest einfach belegt sein soll, müssten also theoretisch 3 Kabel durch ein Mini Leerrohr in der Wand..... Das funktioniert aber nicht....

Bei diesen Unicable-Systemen können 8 Tuner (ich sage extra "Tuner" da ein Twin-Receiver als 2 Tuner gerechnet werden muss !) gleichzeitig eingesetzt werden. Und mit Unicable empfangen sie auch trotzdem alle Programme die über einen Satelliten ausgestrahlt werden (egal ob SD oder HDTV, egal ob auf dem unteren oder oberen Frequenzband !). Daher ist diese Lösung ein guter Ersatz für anstehende und oft nicht durchführbare Kabelverlegungen !

Marco_Koenig hat geschrieben:In der Zeichnung weiter unten ist meine Planung wie ich das Unicable system verstanden habe zu sehen..

Absolut richtig ! Auch die 2-fach Verteiler nach der Dose bzw. vor dem Twin-Receiver mit eingezeichnet da ja der Twin-Receiver mit 2 Kabeln angefahren werden muss ! Vorbildlich !

Marco_Koenig hat geschrieben:Die Schüssel soll auf dem Dach montiert werden,

Dachsparrenhalterung verwenden ! Siehe unter https://www.satshop-heilbronn.de/Dachhalterungen . Dann dann mit folgenden Komponenten ergänzen:
Dachpfanne: https://www.satshop-heilbronn.de/Dachzi ... z-oder-rot
Gummi-Mastmanschette: https://www.satshop-heilbronn.de/Gummi- ... z-oder-rot
Klebemanschette (Butylkautschukbank): https://www.satshop-heilbronn.de/Klebem ... tschukband
ggf. Mastkappe mit Kabeldurchführung: https://www.satshop-heilbronn.de/Mastka ... chfuehrung

Marco_Koenig hat geschrieben:also muss sie geerdet werden,

Richtig !

Marco_Koenig hat geschrieben:ebenso wie der Unicable Router...

Marco_Koenig hat geschrieben:Wir haben vor oben auf dem Boden eine Erdungsleiste zu setzen und damit beide Geräte mit einem Kabel mit der Erdungsleiste im Keller zu verbinden.. Ein Leerrohr dafür ist vorhanden...

Nein ! Das ist der einzige Teil in ihrer Zeichnung der nicht so ganz stimmt ! Die 4 ankommenden und die 2 abgehenden Kabel vom Unicable-Multischalter müssen einem "Potentialausgleich" unterzogen werden. Dafür nimmt man einfach eine "Potentialausgleichschiene" (siehe unter https://www.satshop-heilbronn.de/Erdung ... sgleich-PA ). Einfach Kabel oben rein und unten wieder raus und das ganze Teil dann mit dem Erdungskabel "verbinden".

Marco_Koenig hat geschrieben:Welchen Querschnitt sollte das Erdungskabel mindestens haben?

Erdungskabel = 1x 16mm² massiv
Potentialausgleichskabel = 1x 6mm² massiv
Lesen sie dazu auch unter Erdung Satellitenanlage / Antennenmast + Potentialausgleich ! Wichtig ist das "massiv", es dürfen keine Einzelgeflechtkabel (z.B. werden oft für 1x 16mm² Kabel verkauft die einfach nur 7 Kabel a 2.5mm² innen haben !) verwendet werden. Kabel hierfür finden sie unter https://www.satshop-heilbronn.de/Blitzs ... tromschlag !

Marco_Koenig hat geschrieben:Ob im 2. OG wirklich 2 Twin- Receiver verbaut werden steht noch nicht fest, es soll aber die Möglichkeit bestehen. An den drei Dosen die nicht belegt sind ist auch erstmal nichts geplant aber die Möglichkeit soll halt bestehen dort etwas anschließen zu können.

Vorgesorgt wäre bei der Anlage für 8 Tuner !

Marco_Koenig hat geschrieben:Ich würd euch bitten mal einen Blick darüber zu werfen und ebenso über die Einkaufsliste ob ich alles habe und ob das ganze so zu realisieren ist.

Marco_Koenig hat geschrieben:Weiter würde mich noch interessieren ob die Komponentenwahl richtig ist oder ob es was besseres gibt bzw. besserund günstiger

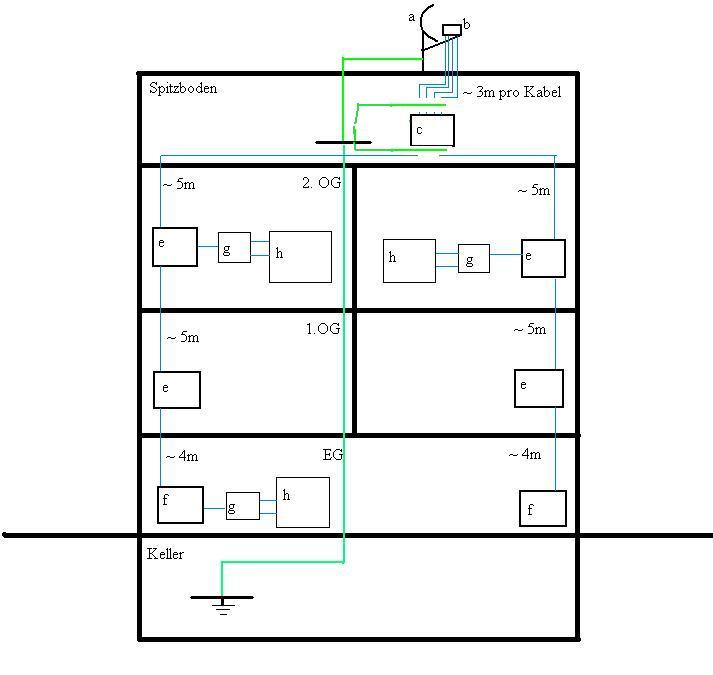

Machbar ist es genau so wie sie es gezeichnet haben (Änderung des Potentialausgleichs habe ich ihnen mal in eine neue Zeichnung hier in der Anlage eingezeichnet !).
Bei der Komponentenauswahl haben wir da andere Sachen im Sortiment mit denen wir bisher sehr zufrieden waren und das auch nicht weiter im Sortiment auf x weitere Sachen ausweiten werden ! "Never Change a running System" ! Daher Antennen von TRIAX und Einkabelprodukte z.B. von INVERTO oder DUR-LINE !

Marco_Koenig hat geschrieben:Vielen Dank dafür schonmal im voraus.

Kein Problem, sorry nochmal für die Verzögerung ! Habe den Beitrag echt erst gestern Abend "gefunden" (normal werde ich immer automatisch informiert wenn ein neuer Beitrag da ist !).

Marco_Koenig hat geschrieben:Einkaufsliste

a: TechniSat Satman 850 mit 85 cm Durchm., alternativ Fuba DAA 850
b: Quattro LNB TechniSat UnySat Universal, alternativ Fuba DEK 400
c: TechniSat TechniRouter 5/2x4 G
d: ~ 40m Koaxialkabel Kathrein LCD 111
e: Dreiloch- Durchgangsdosen Sat-DS25
f: Dreiloch- Enddosen Sat-DS 20
g: Splitter SV 200 F
h: Unicabletaugliche Twin Sat- Receiver

a: TRIAX TDA88cm in Aluminium (lieferbar in hellgrau, anthrazit oder ziegelrot)
b: INVERTO Black Premium Quattro LNB
c: DUR-LINE UCP18 Unicable-Multischalter (sehr hoher Ausgangspegel, siehe auch unter Unicable Multischalter DUR-LINE UCP 18 )
d: ~ 40m Koaxialkabel 120db (4-fach abgeschirmt - siehe unter https://www.satshop-heilbronn.de/Koaxia ... rmung-DECT )
e: Dreiloch- Durchgangsdosen Sat-DS25
f: Dreiloch- Enddosen Sat-DS 20
g: Splitter Standard Dur-Line (siehe unter https://www.satshop-heilbronn.de/sat-_e ... teiler.php )
h: Unicabletaugliche Twin Sat- Receiver (Humax Icord 250 oder 500GB, sehr einfach zu bedienendes Gerät und super für Unicable zu konfigurieren- siehe unter https://www.satshop-heilbronn.de/Humax- ... -aufnehmen oder für die Freaks den Octagon SF-1018 - siehe unter https://www.satshop-heilbronn.de/Octago ... n-Internet - den habe ich selbst zu Hause im Wohnzimmer !)

P.S. genauso wichtig wie gutes Kabel sind die Stecker ! Hier schauen sie sich bitte mal die Stecker unter https://www.satshop-heilbronn.de/Stecker (Kompressionsstecker) an und das Werkzeug für die Montage haben wir auch zum verleihen (siehe unter https://www.satshop-heilbronn.de/Auslei ... zeug-klein )

Hoffe das sie das alles verstanden habe und ich das nicht zu kompliziert erklärt habe ! Falls weitere Fragen aufkommen sollten bzw. etwas unklar sein sollte einfach nochmal melden !

Hallo

vielen Dank für die Antwort.... Da bin ich ja froh, dass ich das ganze mir richtig angelesen habe...

Vielen Dank für den Tip mit der Potentialausgleichsschiene... Das war mir nicht klar....

Leider kann ich die Zeichnung nicht öffnen, aber ich denke das ich weiß was sie meinen... Die vier Kabel vom LNB an die Potentialausgleichsschiene, dann wieder raus an den Router und dann beide Kabel des Technirouter an die Potentialschiene, mit beiden wieder raus und dann die Potentialschiene, den Router und die Schüssel erden....

Das Forum macht akt. etwas Probleme beim Bilder hochladen, daher ist meine Zeichnung hier echt gar nicht zu sehen !

Aber auch egal, sie haben genau verstanden was ich mit dem Bild "sagen" wollte !

P.S. das sind alles keine "Router", das sind alles "Multischalter" !

ok....;-) vielen dank für die hilfe.... das ganze Thema ist so komplex, dass man als "Ahnungsloser" erstmal da steht und nicht weiter weiss...

Also nochmals vielen Dank
