Probleme beim Zusammenbau der T90

rre2002 · Ungelesener Beitrag von **rre2002** » 25. Mai 2007 16:15

Mein Standort: 84416 Taufkirchen an der Vils (Oberbayern)
Ermittelte Koordinaten laut PKW Navi: 48° 20` N ; 12° 10 ` Ost.
Gewünschte Satelliten: Astra 19,2° ; Hotbird 13° ; Astra 23,5° ; Astra 28,2°. 19,2° sollte auf die Nullposition. Vorgesehen war dafür ein Raketenfeed, welche aber auf Grund der Einbauhöhe nicht Montieren lässt. Alle für die Anlage benötigten Teile wurden Im Shop gekauft. Die Raketenfeeds sind eine Empfehlung aus diesem Forum.
Bitte um Information
Grüße, rre2002

techno-com

Bearbeite die Sache (muss aber noch ein paar Sachen errechnen), bitte stellen sie aber noch ihre gemachten Bilder hier mit rein !

Soll ja jedem zu Gute kommen der diesen Beitrag liest und ähnliche Probleme hat.

P.S. Haben sie die Daten für die Ausrichtung von http://www.satlex.de/de/wavefrontier_calc-params.html ausrechnen lassen oder wie kommen sie darauf das 19.2 Grad mittig steht ?

techno-com

Dies sind meine errechneten Daten für ihre Zusammenstellung:

http://www.satlex.de/de/wavefrontier_ca ... ry_code=de

Berechnung der Werte zur Einstellung einer WaveFrontier Toroidal Antenne

Ihr Standort: Folgende Daten wurden für Ihren Standort berechnet:

Breitengrad: 48.35° N (48° 21' 0")
Längengrad: 12.13° O (12° 7' 48")
Stadt: Taufkirchen, Vils
Land: Deutschland

WaveFrontier Tilt-Winkel (Skew): 96.13°
Machen Sie die Einstellung des Schräglagenwinkels (Skew), indem Sie die Antenne 6.13° nach Osten drehen.
Dies entspricht genau dem Wert 96.13° auf der aufgeprägten Skala!!! (gesehen von hinter der Antenne)
WaveFrontier Elevationswinkel: 33.94° (mittlerer Satellit)
WaveFrontier Azimutbereich: 15.2° (28.2° O -> 13.0° O)

LNB - Satellit* - Azimut - Winkel - Elevationswinkel - LNB - Führungsschiene
1 Östlichster Satellit:
Astra 2A/2B/2D (28.2° O) 158.92° 32.40° L -8.5
2 Badr C (26.2° O) 161.46° 32.89° L -6.3
3 Badr 3 / Badr 4 (26.0° O) 161.71° 32.94° L -6.1
4 Eurobird 2 (25.5° O) 162.35° 33.05° L -5.5
5 Astra 3A / 1D (23.5° O) 164.94° 33.46° L -3.3
6 Eutelsat W6 (21.6° O) 167.42° 33.79° L -1.1
7 AfriStar (21.0° O) 168.20° 33.88° L -0.5
Imaginärer mittlerer Satellit:
20.6° O 168.73° 33.94° 0.0
8 Astra 1E-1H/1KR/2C (19.2° O) 170.58° 34.12° R 1.5
9 Eutelsat W2 (16.0° O) 174.83° 34.42° R 5.1
10 Westlichster Satellit:
Hotbird 6/7A/8 (13.0° O) 178.84° 34.54° R 8.4

* Zwei Satelliten in einem Abstand von weniger als 1,5° auf der Orbitalposition, können mit nur einem LNB empfangen werden!

--------------------------------------------

Anmerkung:
An ihrem Bauort ist es nicht notwendig die Raketenfeedhorn- LNB`s zu verwenden, die Position auf der LNB- Schiene bei der für sie richtigen Neigung der Antenne ist weit genug auseinander

rre2002 · Ungelesener Beitrag von **rre2002** » 25. Mai 2007 17:54

Hallo Herr Uhde,
danke für die schnelle Antwort.
Zunächst, wie komme ich auf 19,2° als Mitte. Da ich meine 1,20Meter Schüssel noch auf den Dach montiert habe und derzeit einen Testaufbau auf dem Balkon durchführe, hielt ich es Für mich für das Einfachste. Bringt zwar den Rechner „Durcheinander“ aber es sollte (?) gehen.
Auf dem Balkon habe ich eine Finpass Receiver, tragbaren TV und Pegelmessegerät. Schwitch und 1 LNB sind angeschlossen. Im Moment ist das Problem, wenn ich den Switch dazwischen schalte, habe ich Null Pegel. Direkt mit dem mit einem LNB Kabel „HH“ auf den
Receiver, habe ich volles Signal.

Gruß
rre2002

techno-com

rre2002 hat geschrieben: Zunächst, wie komme ich auf 19,2° als Mitte. Da ich meine 1,20Meter Schüssel noch auf den Dach montiert habe und derzeit einen Testaufbau auf dem Balkon durchführe, hielt ich es Für mich für das Einfachste. Bringt zwar den Rechner „Durcheinander“ aber es sollte (?) gehen.
rre2002

Das verstehe ich nicht, warum machen sie etwas das gehen "könnte" weiter wenn sie Probleme damit haben ?

Bauen sie die Antenne einfach so auf mit den Werten die der Rechner für sie ausrechnet, so ist ganze ja auch angedacht und nur so geht es auch !

Wegen der Anfrage mit dem Multischalter (am LNB Signal, hinter dem Multischalter keines mehr) gibt es etliche Ursachen. Aus Erfahrung (wir verkaufen sehr viele von diese Anlage und hatten da schon einiges !) kann ich sagen das entweder die Verkabelung von den LNB´s zum Multischalter falsch ist (da muss JEDES Kabel am richtigen Ort sitzen !) oder das die "DiSEqC- Einstellungen" im Antennenmenu des Receivers falsch eingestellt sind. Verkabelunsplan finden sie hier im Forum, wie sie ihre DiSEqC- Einstellungen am Receiver vornehmen müssen sie dessen Anleitung entnehmen.

P.S. was das ganze mit ihrer alten 1.2m Schüssel auf dem Dach zu tun hat ist auch nicht ganz klar... sie bauen hier die Wavefrontier auf, die alte Antenne hat damit gar nichts zu tun. Die Antenne unterscheiden sich in ihrer Bauart total.

rre2002 · Ungelesener Beitrag von **rre2002** » 25. Mai 2007 19:40

Herr Uhde,

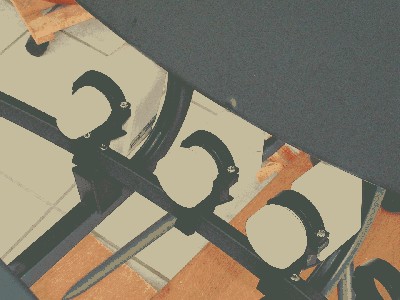

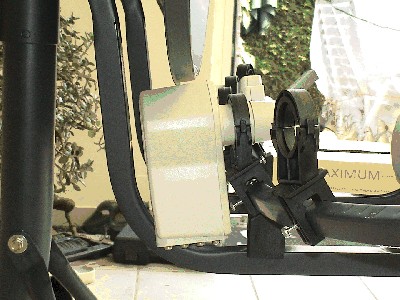

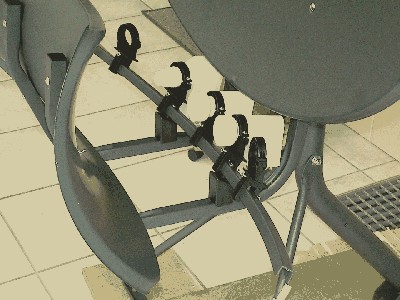

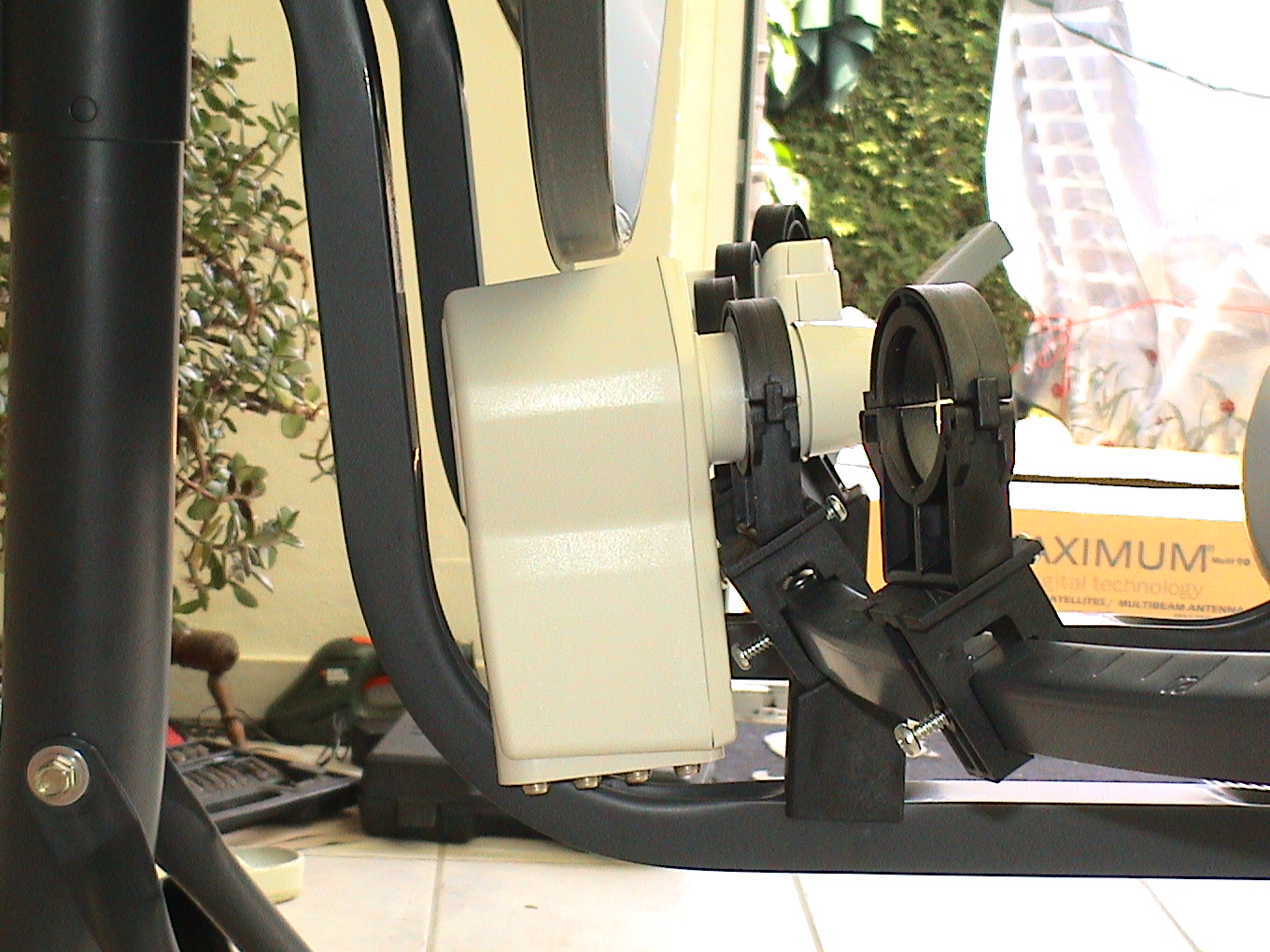

Wir sollten zwei Dinge auseinander halten. Das eine ist die Einstellung. Da folge ich jederzeit dem Fachmann. Das andere sind die Raketenfeeds, welche nicht an jede gewünschte Stelle positioniert werden können. Es ist ja richtig, dass diese LNB´s einen engeren Winkel zulassen, jedoch in der Bauhöhe (siehe Zeichnung), einfach nicht unter den Haubtreflektor passen. Da Sie selbst schreiben, dass ich die beiden Raketenfeets an meinem Standort nicht benötige, werde ich Ihnen diese beiden am Diensttag per UPS zurücksenden und bitte Sie mir 2 Tinanium (Universal Quatro LNB) auf den Weg zu bringen.
Zum anderen Thema was die Verarbeitung betrifft, werde ich sobald es die Zeit erlaubt, einige Fotos dem Forum beisteuern (falls Sie es wünschen).
Zunächst vielen Dank für Ihre Mühe.

Viele Grüße
rre2002

P.S. Das ist das erste Forum was ich kennen lerne, wo man sich per „Sie“ anspricht.

rre2002

techno-com

Zum ersten: das ist kein Problem, Umtausch ist gar kein Problem.

Zum zweiten: per SIE rede ich IMMER "Kunden" an. In anderen Foren verwende ich auch das DU ! Das ist aber eine Sache des Anstands und wenn ich darf verwende ich auch immer lieber das DU.

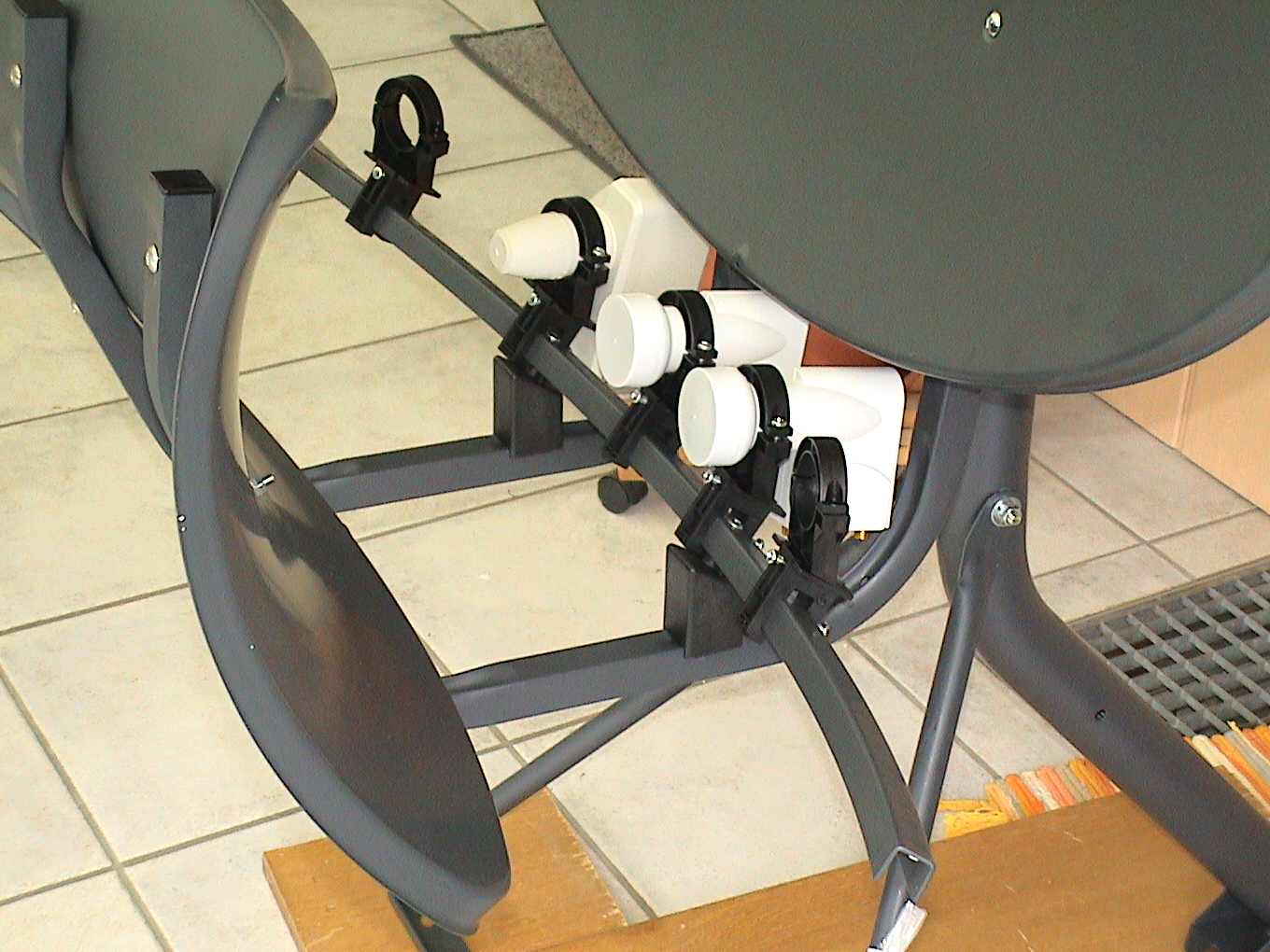

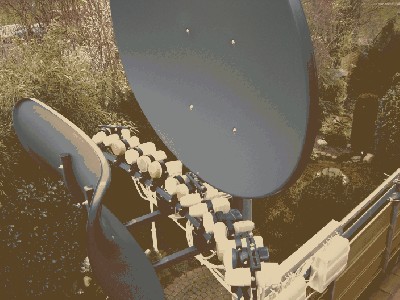

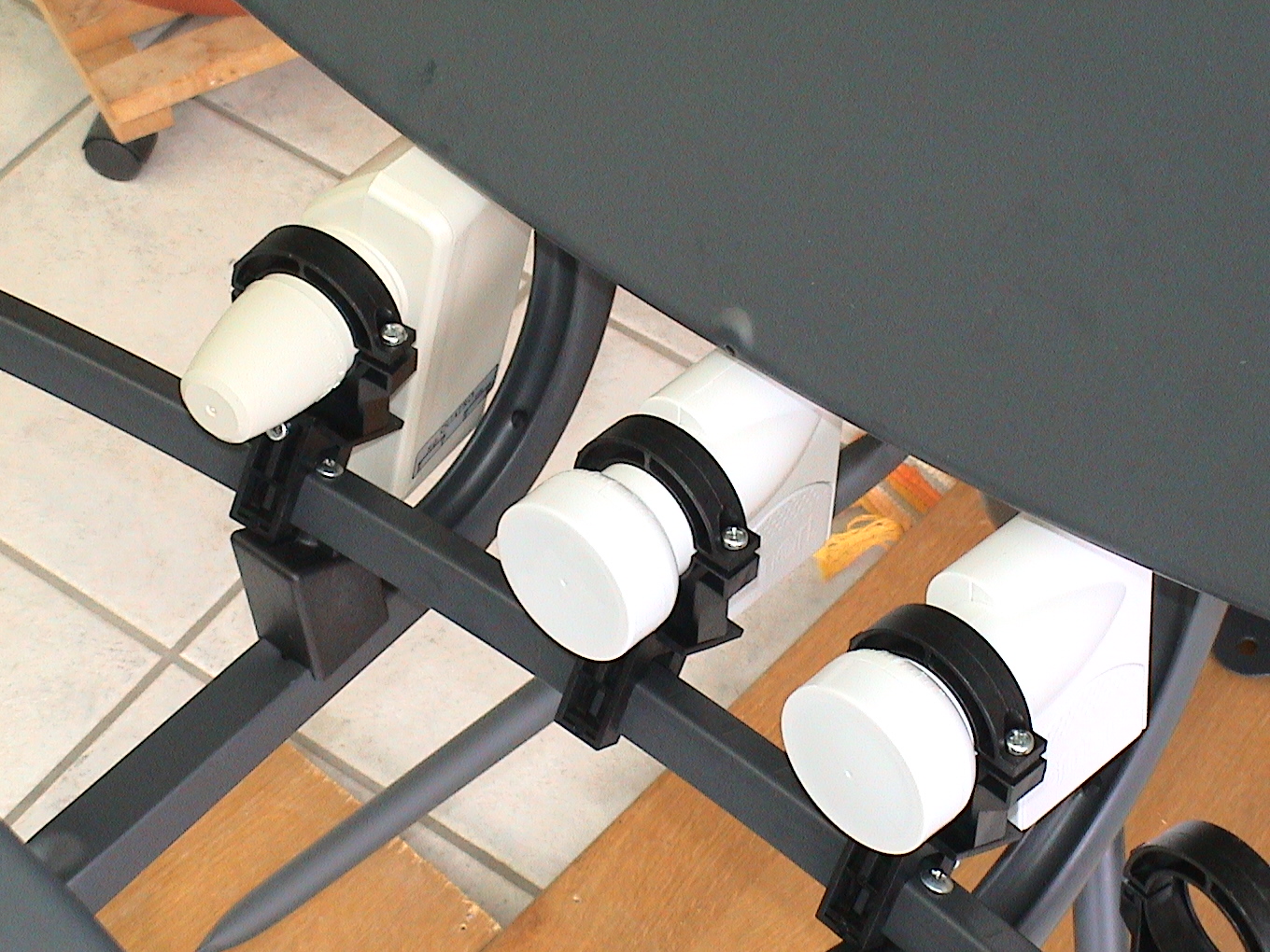

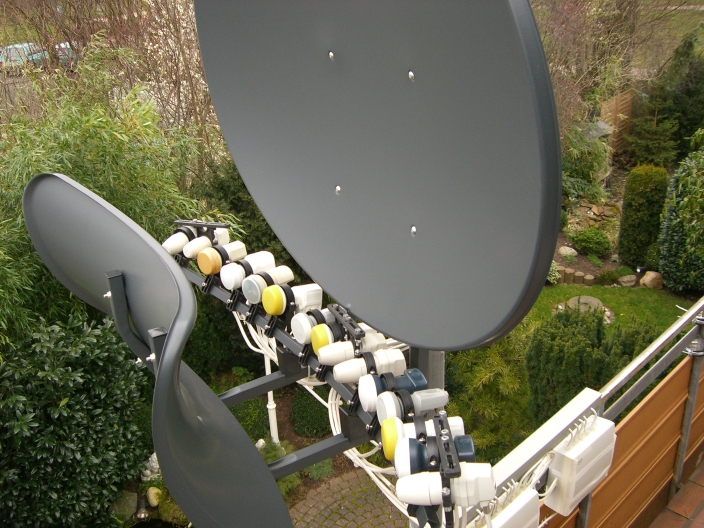

Zum dritten: verstehe ich ihre private Email nicht. Sie schreiben dort nur "offensichtlich kennen sich >andere> auch aus." und hängen das Bild in der Anlage an. Ich denke das auch dieser Installateur die Einstellungen so gemacht hat wie es angedacht ist und nicht eigene Versuche unternommen hat. Desweiteren sehe ICH dort auch die ALPS Raketenfeedhorn LNB´s ! Wundere mich also warum sie mir schreiben das diese nicht passen (es kommt eben auf den Ort der Installation an, bei gewissen Standorten stehen die LNB´s eben mal über den Metallverstrebungen der Antenne und sind daher zu lang, das kann aber niemand wissen BEVOR er den Ort kennt). Und, wie an dem Bild von dem "der sich damit auskennt" zu erkennen scheinen diese Raketenfeedhorn- LNB´s einen Sinn zu haben, sonst hätte er sie auch nicht verwendet.

rre2002 · Ungelesener Beitrag von **rre2002** » 29. Mai 2007 11:00

techno-com hat geschrieben:Zum ersten: das ist kein Problem, Umtausch ist gar kein Problem.

Zum zweiten: per SIE rede ich IMMER "Kunden" an. In anderen Foren verwende ich auch das DU ! Das ist aber eine Sache des Anstands und wenn ich darf verwende ich auch immer lieber das DU.

Hallo Admin,
zum ersten habe ich die 2 Raketen mit UPS heute auf die Reise gebracht. Sollten Morgen bei Dir Hause sein. Danke für den unproblematischen Austausch.

Zum zweiten: Das „Du“ im Forum ist mir einfach lieber, da aus anderen Foren auch besser geläufig.

Zum dritten: Habe ich die T90 entsprechend Deiner Vorgaben bezüglich der LBN Positionierung vorgenommen. Das "Spielt" auf Anhieb. Danke für die Berechnung. Wenn man die Wave erstmal „begriffen“ hat, ist der Weiterausbau kein nennenswertes Problem.

Viele Grüße aus München
rre2002

techno-com

Dann bin ich aber froh das es bei DIR nun auch geklappt hat.

Wir schreiben aber auch extra auf jede Rechnung den Link zur Aufbauanleitung hier im Forum mit rein !
