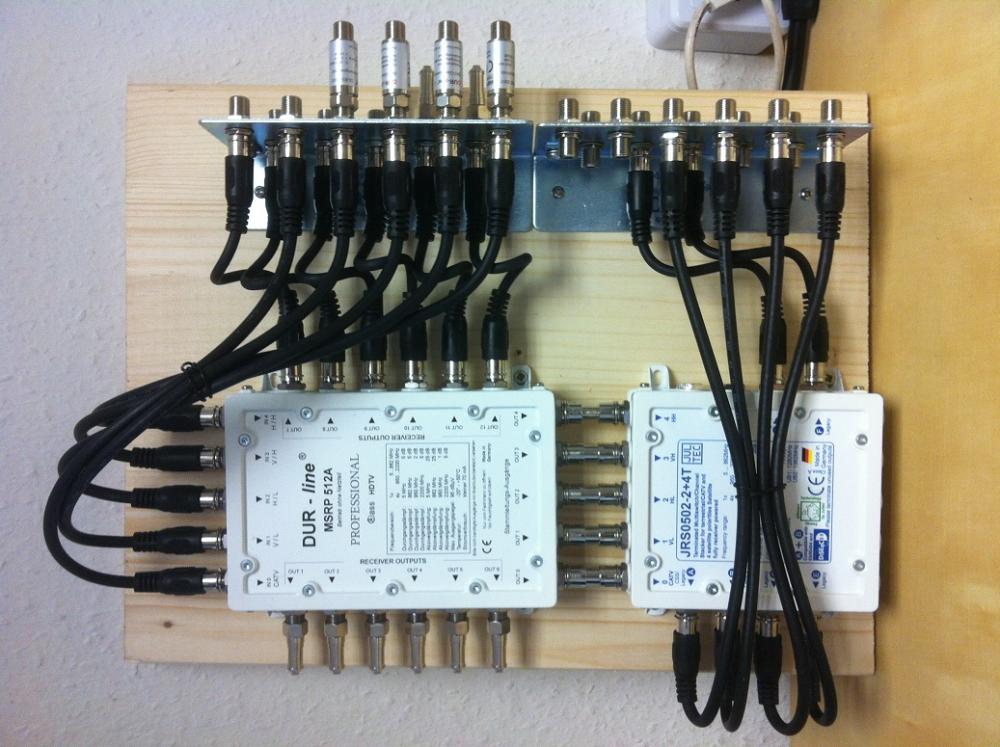

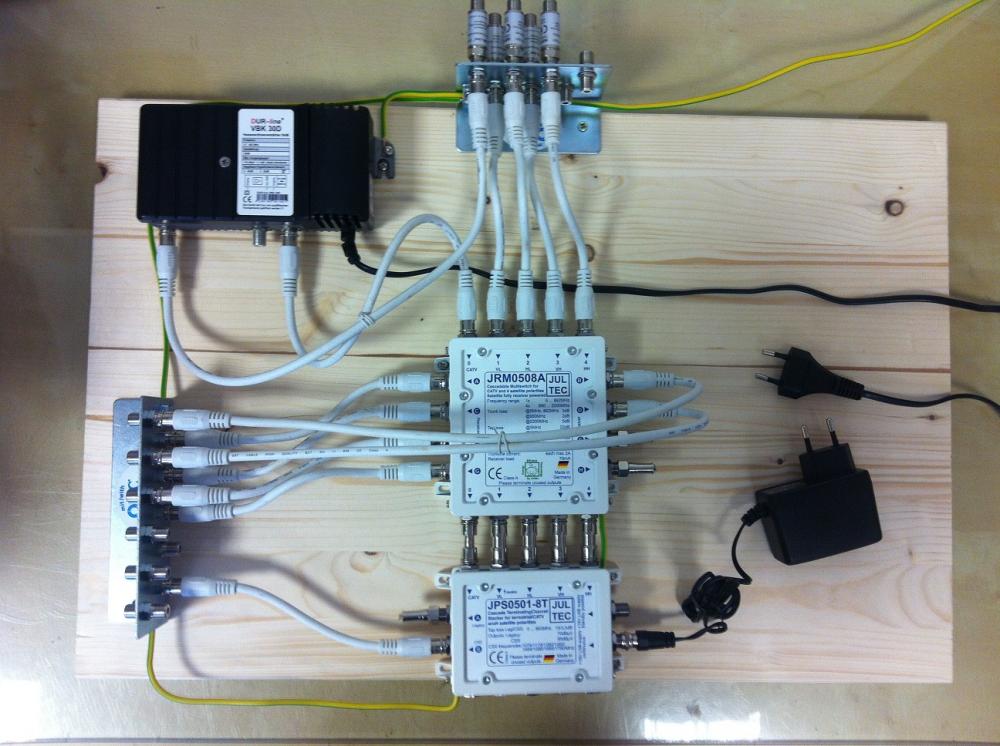

Frico26 hat geschrieben:Unten sind die bunten Fotos in dem Trend, auf dem Foto 2,4 und 5 Foto sind aufgeschraubt Überspannungsschutz (oder sowas), das ist zwischen LNB und Multischalter.
Meine Frage ist??? Ist das Überspannungsschutz oder Blocker? Oder ist Beides Gleich? Ich kenne den Unterschied nicht.

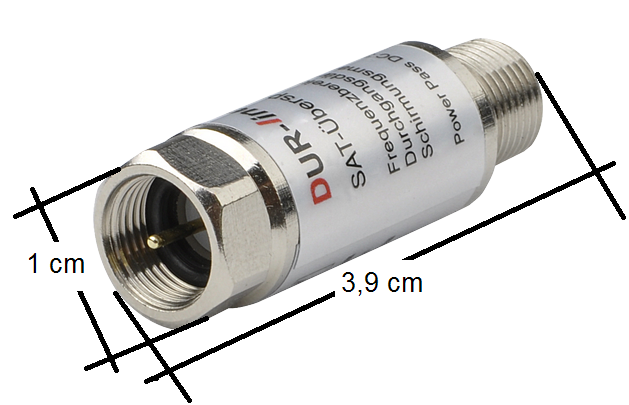

Das sind "
Varistoren" gegen
statische Überspannungen, z.B. wenn ein Blitz in der Nähe (und das kann "weit" sein) einschlägt. Über 90% der Überspannungsschäden werden so verursacht, also nicht über direkte Blitzeinschläge
Die sind aber
keine "Vorschrift" nach DIN/VDE, die sind in der Verwendung aber eine eigene Sicherung gegen diese statischen Überspannungen !
*1
Frico26 hat geschrieben:Von welcher Firma soll ich die Teile nehmen? Kaufvorschlag von Euch.
KLICK (diese verwenden wir bei Aufbauten)
Gibt es auch von Kahtrein, dort
KAZ 11 genannt. Die kosten aber ein mehrfaches (ca. 40€/Stk.).
Frico26 hat geschrieben:Ich werde an meiner Anlage Kabel von Katharein LCD 115 mit 120 DZB nehmen, wird durch diese Teile die Leistung meines Kabels gemindert?
Also welche soll ich am besten holen?
Ganz ehrlich
... das
Kathrein LCD115 ist ein sehr gutes Kabel, man muss aber nicht mit Kanonen auf Spatzen schießen ! Für den Außenbereich ist dieses sehr gut UV-beständige Kabel sehr gut, im Innenbereich aber sehr "störrig" zu verlegen (Biegeradius, etc.) und auch wirklich nicht notwendig wenn es nicht gerade Kabelwege jenseits der 60-100 Meter sind.
Der von ihnen gewünschte
Spaun SMS 17089 hat einen angegebenen max. Ausgangspegel von 110dbµV.
Der nach DIN vorgeschriebene Pegel am Receiver soll sein:
Bei DVB-S und DVB-S2 ist der Normpegel nach DIN EN 60728-1 (früher EN 50083-7) festgelegt auf 47-77dbµV (optimale Werte bei DVB-S 50-65dbµV und bei DVB-S2 50-73dbµV)
Nehmen wir jetzt also bei einer Stichdosen eine Anschlussdämpfung von 2-3db würden über 50db übrig bleiben die man willkürlich "verschleudern" könnte. Das wären weit über 100m (eher sogar 150m) die man an Kabel hier verlegen müsste (ignorieren wir dabei die 0.5-1.0db für einen Stecker).
Dazu auch ein schöner Beitrag den ich hier mal quote:
Kabel + Zubehör
Bitte beachten !
Die ABSCHIRMUNG ist zwar ein schöner Begriff aus der Bewerbung von Kabeln, sie ist aber NICHT die Aussage für ein "gutes" Kabel !
Die Norm "Class A" beginnt bereits ab einer 2-fachen Abschirmung und 90db Abschirmung (jeweils die "Schirmdämpfung"), alles weitere kann daher auch als "Luxus" bezeichnet werden. Daher sind Angaben wie z.B. ">135db Abschirmung" einfach zu ignorieren, sieht man auch daran das diese Kabel durch die Bank weg alles Stahl-Kupfer Kabel (Stahlkern der oft nur mit Kupfer hauchdünn beschichtet ist, geht tlw. sogar schon bei einem Kratzen mit dem Fingernagel daran ab) sind und keine Voll-Kupfer Kabel (100%iger Kupfer Innenleiter !).
Bei einem guten Kabel ist es daher vielmehr wichtiger das der Innenleiter aus Voll-Kupfer ist, das verbessert die Signaldämpfung sowie Stromleitfähigkeit.
Das beste Kabel nützt auch nichts wenn die Stecker nicht richtig gewählt werden bzw. noch schlimmer wenn sie falsch montiert werden. Wir empfehlen daher für die Kabelmontage immer "F-Kompressionsstecker" zu verwenden. Diese sind super einfach zu montieren, diese sitzen super fest auf dem Kabel (wie oft hatten wir schon Fehler die auf raus gerutschte Kabel zurückzuführen waren !), sind wasserdicht und vor allem Hochfrequenz/ hochfrequent abgeschirmt (Abschirmung damit viel besser als mit herkömmlichen F-Steckern).
Für mehr Infos zu den Kompressionssteckern (Anleitung Montage, etc.) finden sie einen Beitrag unter
Anleitung Montage F Kompressions- und SelfInstall- Stecker
Hierzu natürlich auch noch die Antwort auf die Frage der Dämpfung eines Varistors: 0.3db !
*1: Emaol von @Dipol mit Hinweis dazu vom 7.6.2020
Da gibt es mehrfachen Änderungsbedarf:
1) Blitze sind Gleichströme, die sich aufgrund des steilen Anstiegs der sog. Stirnzeit nicht nur bei Direkteinschlägen mit Impulsform 10/350 µs sondern auch bei induktiven Blitzstromeinkopplungen dynamisch wie HF und nicht statisch verhalten.
2) Statische Aufladungen entstehen durch Reibung, Blitzströme aus Naheinschlägen werden nicht "statisch" sondern primär induktiv eingekoppelt.
3) Lt. GDV beträgt der Anteil der Überspannungsschäden ~ 80 %, darin sind aber auch die Schäden durch Schalthandlungen der Energieversorger inbegriffen.
4) Bei Direkterdungen an Blitzschutzsysteme sind ÜSE Pflicht.
In der Beschreibung im Shop bei den Durline DLBS 3001 vermittelt die Aussage "Durch die globale Erwärmung haben wir nachweislich jedes Jahr eine Steigerung der starken Unwetter" den Eindruck zunehmender Blitzhäufigkeit. Die ist tatsächlich bis 2007 wellenartig auf ein Rekordhoch von 2.22 Mio (Strokes) bzw. 1.16 Mio Flashes angestiegen, seitdem aber ebenso wieder drastisch abgefallen.
