Wie 4mm² Potentialanschluss an Blech anschließen? Massivleiter

Alles über Halter, Ständer, Masten, Dachsparrenhalterungen (auch mit Kabeldurchführung durch den Antennenmast), Erdung, Potentialausgleich, Blitzschutz, Kabelverlegung, Multifeedhalterungen usw.
world-e
Neuling
Beiträge: 7
Registriert: 1. Februar 2017 20:11

Wie 4mm² Potentialanschluss an Blech anschließen? Massivleiter

Ungelesener Beitragvon world-e » 24. April 2017 12:43

Hallo zusammen,

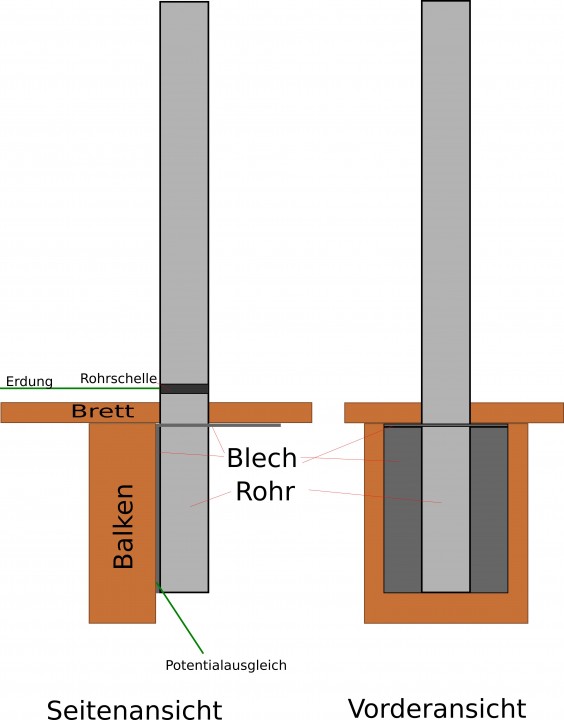

ich habe mir einen Sat-Mast aus Edelstahl fertigen lassen. Grob gesagt besteht er nun aus einem Winkel, an dem ein Rohr angeschweißt ist. Der Mast soll an einem Flachdach montiert werden. Dazu wird der "Winkel" an den Balken und dem daraufliegenden Brett befestigt. So dass das Rohr durch das Brett geht und dort dann Sat-Antenne installiert wird. Die Erdung wird außerhalb der Garage über einen Edelstahlrundstab zum Ring erder verbunden. Die Satkabel werden durch das Rohr in die Garage geführt und dort soll der Potentialausgleich gemacht werden. Dazu muss ein 4mm² massiver PE Leiter an das Blech angeschlossen werden. Wie würdet ihr das machen? Eine Schraube durchs Blech und daran dann der PE Leiter, der dann mit den Klemmblöcken verbunden wird? Sind gebogende Ösen noch zulässig? Oder gibt es spezielle Kabelschuhe für Massivleiter? Oder habt ihr ganz andere Ideen?
Danke
Dateianhänge



Benutzeravatar
techno-com
Site Admin
Beiträge: 17943
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 329 Mal
Danksagung erhalten: 441 Mal
Kontaktdaten:

Re: Wie 4mm² Potentialanschluss an Blech anschließen? Massivleiter

Ungelesener Beitragvon techno-com » 24. April 2017 12:56

world-e hat geschrieben:Hallo zusammen,

Hallo und Herzlich Willkommen im Forum :freunde

world-e hat geschrieben:Dazu muss ein 4mm² massiver PE Leiter an das Blech angeschlossen werden.

Wurde hier das 16mm² Erdungskabel dann vergessen wenn nur ein 4mm² dort angeschlossen werden soll ?
Erdung Satellitenanlage / Antennenmast + Potentialausgleich
Wenn nicht, warum dann nicht das 4mm² Kabel auf gleichem Weg auch dort befestigen wie das Erdungskabel selbst ?

world-e hat geschrieben:Wie würdet ihr das machen? Eine Schraube durchs Blech und daran dann der PE Leiter, der dann mit den Klemmblöcken verbunden wird? Sind gebogende Ösen noch zulässig? Oder gibt es spezielle Kabelschuhe für Massivleiter? Oder habt ihr ganz andere Ideen?

Ich würde das mit einer langen Schraube und großen Unterlegscheibe machen... dann die Kabel entsprechend gebogen zu einem "O" und fest angeschraubt.
Arbeiten an Blitzschutz-Anlagen unterliegen übrigens dem qualifizierten Blitzschutz-Fachpersonal, siehe dazu mein Hinweis der jedem Beitrag als Fussnote anhängt.
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

world-e
Neuling
Beiträge: 7
Registriert: 1. Februar 2017 20:11

Re: Wie 4mm² Potentialanschluss an Blech anschließen? Massivleiter

Ungelesener Beitragvon world-e » 24. April 2017 13:08

Nein, das 16mm² Erdungskabel wurde nicht vergessen. Wie ich geschrieben habe, wird die Erdung mit einem Edelstahlrundstab realisiert. Dazu wird der Edelstahlrundstab am Satmast mit einer Rundschelle angeschlossen und außerhalb der Garage mit der Ringerder verbunden. Die 4mm² Potentialausgleichsleitung würde ich gerne innerhalb der Garage machen wegen Korrosion und Vergammeln der 4mm² Leitung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 17943
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 329 Mal
Danksagung erhalten: 441 Mal
Kontaktdaten:

Re: Wie 4mm² Potentialanschluss an Blech anschließen? Massivleiter

Ungelesener Beitragvon techno-com » 24. April 2017 13:27

Das 4mm² Kabel wird genau dort am Antennenmast/-halter angeschlossen wo auch das 16mm² Kabel ran kommt (siehe oben gesetzten Link mit der Erklärung) ! Also warum nicht einfach dort mit anschließen wo sie auch das 16mm² anschließen lassen vom qualifizierten Blitschutz-Fachmann ?
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

world-e
Neuling
Beiträge: 7
Registriert: 1. Februar 2017 20:11

Re: Wie 4mm² Potentialanschluss an Blech anschließen? Massivleiter

Ungelesener Beitragvon world-e » 25. April 2017 10:31

Gibt es Probleme, wenn NIRO mit Aluminium zusammengeschlossen wird? In Bezug auf Kontaktkorrosion etc. Oder gibt es hierzu besondere Klemmen? Dass somit die Verbindung zwischen Satmast und Ringerder aus Alurundstab gemacht wird, um eine bessere Leitfähigkeit zu haben als mit Edelstahl.

Benutzeravatar
techno-com
Site Admin
Beiträge: 17943
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 329 Mal
Danksagung erhalten: 441 Mal
Kontaktdaten:

Re: Wie 4mm² Potentialanschluss an Blech anschließen? Massivleiter

Ungelesener Beitragvon techno-com » 25. April 2017 10:38

Sorry, wir machen Satanlagen und keine Baustoff-Kunde ! Da müssen sie mal in ein Fachgeschäft dafür gehen.
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
