Abzweiger oder Verteiler & welche Antennendosen?

Ungelesener Beitrag von Reimemonster »

Guten Tag, bin hier grad neu:-)

Erstmal ein großes Lob an dieses Forum. Toll das es euch gibt und DANKE das ich hier meine Fragen stellen darf:-)

So nun zu meinen Fragen, wie man erkennen kann (im Bild) habe ich einen großen Teil schon selbst zusammen gestell(ich hoffe richtig),
nur welche Antennendosen (1-5) und welches Bauteil (???) ich benötige entzieht sich leider meiner kenntnis.
Wenn möglich bitte aus dem Axing-Programm.

Hier mal eine Auflistung der vorhandenen Anlage:

-Fuba DAA 850A
-Maximum Monoblock LNB AMBQ-24
-LogiLink VG0016 DVB-T Antenne 20dB (+/- 3dB)
-Axing SWE 40-01 Einspeiseweiche ( Dämpfung SAT=<1,5dB / terr.=<8,5dB)
-F-Kompressionsstecker & Adapter von PPC & Cabelcon
-Kathrein Kabel LCD111 & LCD115
-Abschlußwiederstand DC-Block (2X an der Einspeiseweiche)

mfg

M.Ochmann

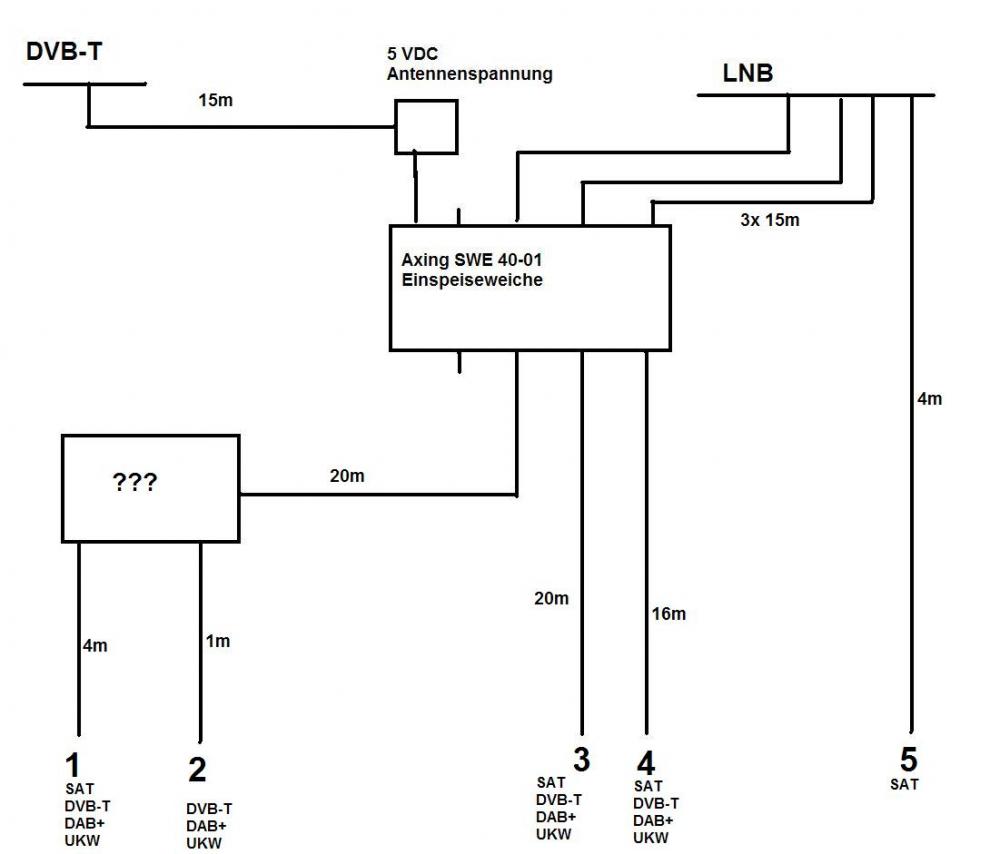

SAT-Anlage
SAT-Anlage
Nach oben
Benutzeravatar
techno-com
Site Admin
Beiträge: 22351
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 503 Mal
Danksagung erhalten: 568 Mal
Kontaktdaten:
Kontaktdaten von techno-com

Re: Abzweiger oder Verteiler & welche Antennendosen?

Ungelesener Beitrag von techno-com »

Hallo und Herzlich Willkommen im Forum :1117

Ich würde diesen "Verteiler" der dort benötigt wird gar nicht setzten, ich würde das ganz anders machen ....
Die Antennendose die nach dem "??-Bauteil" eingezeichnet ist würde ich aus Durchgangsdose wählen, dann ein 1m Kabel zurück verlegen und von dort aus dann an das Kabel fahren die mit "4m" eingezeichnet ist.

Alle anderen Dosen die dort benötigt werden sind "Stichdosen".


Was bei ihrer Planung vollkommen fehlt ist der Blitzschutz (äußerer Blitzschutz + innerer Blitzschutz/Potentialausgleich), siehe unter Erdung Satellitenanlage / Antennenmast + Potentialausgleich
Dateianhänge

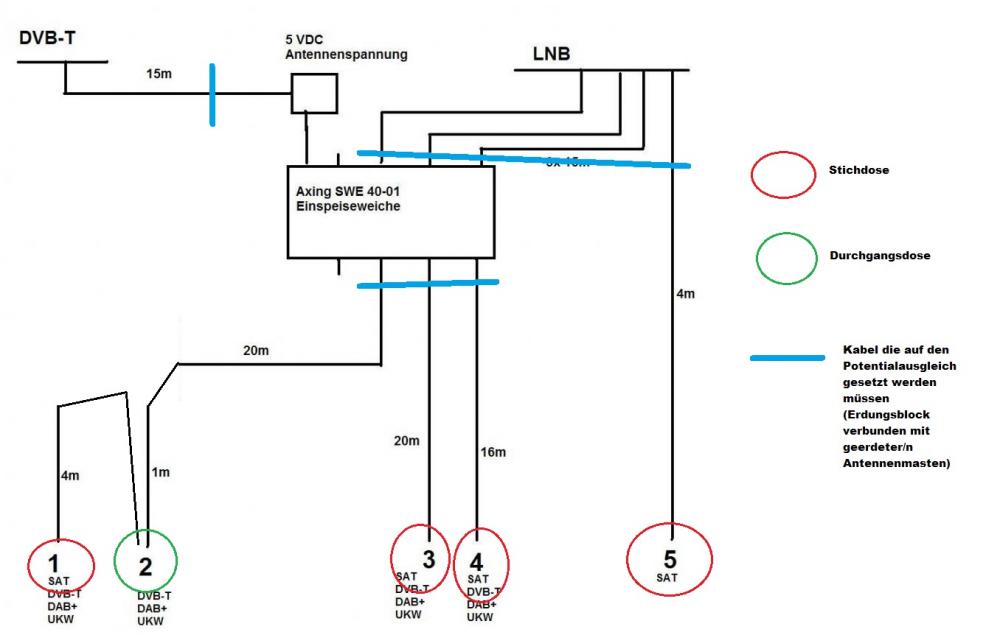

Sat-Anlage_Sat-Terrestrik_Antennendosen_edit
Sat-Anlage_Sat-Terrestrik_Antennendosen_edit
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Nach oben
Reimemonster
Neuling
Beiträge: 3
Registriert: 9. Februar 2014 14:12

Re: Abzweiger oder Verteiler & welche Antennendosen?

Ungelesener Beitrag von Reimemonster »

Vielen dank für die schnell Antwort :thx

Den Blitzschutz hab ich nur nicht eingezeichnet, ist aber vorhanden.

Das mit der Durchgangsdose werde ich so machen.

Muß ich bei den Dosen nicht auf die Dämpfung achten???
Nach oben
Benutzeravatar
techno-com
Site Admin
Beiträge: 22351
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 503 Mal
Danksagung erhalten: 568 Mal
Kontaktdaten:
Kontaktdaten von techno-com

Re: Abzweiger oder Verteiler & welche Antennendosen?

Ungelesener Beitrag von techno-com »

Reimemonster hat geschrieben:Den Blitzschutz hab ich nur nicht eingezeichnet, ist aber vorhanden.
Genau so wie in dem oben verlinkten Beitrag erklärt ?
Incl. "innerem Blitzschutz" (Potentialausgleich) ?
Reimemonster hat geschrieben:Muß ich bei den Dosen nicht auf die Dämpfung achten???
Nein, genau die in meinem Beitrag vorher verlinkten Dosen passen.
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Nach oben
Reimemonster
Neuling
Beiträge: 3
Registriert: 9. Februar 2014 14:12

Re: Abzweiger oder Verteiler & welche Antennendosen?

Ungelesener Beitrag von Reimemonster »

Blitzschutz & Erdung werden von einem befreundeten Elektriker durchgeführt, ich denke der kann das :1145
Vorsichtshalber habe ich Ihren Beitrag mal ausgedruckt um zu vergleichen ob er es auch so machen würde.

Mit den Dosen hätte ich mir auch denken können das die verlinkten gemeint waren :1128
Dann benötige ich nur die Durchgangsdose, die anderen sind schon die richtigen.

Dann nochmal HERZICHEN DANK für diese tolle Hilfe :thx gutenempfang
Nach oben
Benutzeravatar
techno-com
Site Admin
Beiträge: 22351
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 503 Mal
Danksagung erhalten: 568 Mal
Kontaktdaten:
Kontaktdaten von techno-com

Re: Abzweiger oder Verteiler & welche Antennendosen?

Ungelesener Beitrag von techno-com »

Reimemonster hat geschrieben:Blitzschutz & Erdung werden von einem befreundeten Elektriker durchgeführt, ....
Oben haben sie geschrieben "ist schon vorhanden" ?
Reimemonster hat geschrieben:....ich denke der kann das
90% der Montagen sind gar nicht dem Blitzschutz unterzogen.... über 50% der 10% die an den äußeren Blitzschutz angeschlossenen Anlagen sind falsch montiert ... bleiben weniger als 5% an Anlagen die richtig geerdet sind ................... ich sehe hier weniger als 5% wenn ich irgendwo hin komme und sehe was dort aufgebaut wurde ! Und da sind sehr viele Anlagen dabei die nicht unbedingt in Eigenarbeit errichtet wurden, sondern in Auftrag gegeben wurden an den Elektriker etc. etc.
Was Elektriker zur "Erdung" denken und was sie dazu sagen können sie hier mal unter Jultec Unicable oder Kopfelement (Schwaiger o.ä.) erlesen, da wird es einem schlecht dabei.
Reimemonster hat geschrieben:Vorsichtshalber habe ich Ihren Beitrag mal ausgedruckt um zu vergleichen ob er es auch so machen würde.
"Ob er es so machen würde" ? Es gibt nur einen Weg und der muss genau so durchgeführt werden.
