Daten + Abbildungen Maximum Multifocus T85 Antenne

Ungelesener Beitragvon techno-com » 5. Januar 2006 15:40

Ähnlich zu den "Wavefrontier- Antennen" !!!!
Aufbauanleitung zum Download in deutsch hier im Beitrag ganz unten verfügbar

Wie Wavefrontier T90 nur ganz neu und ohne den grossen Frontspiegel !!
Antenne ist, wie auch die Wavefrontier- Antennen, über die Querachse drehbar !! Es kann also damit auch ohne Probleme eine Anlage von z.B. Türksat 42° Ost bis Hotbird 13° Ost gebaut werden.
Das Multitalent der Multifeedantennen
bauähnlich zur Wavefrontier T90

Diese Antenne erlaubt die Installation von fünf und mehr LNB´s auf einer Laufschiene.

Vorteil gegenüber einen DiSEqC Motor :
-Keine Verschleißteile und verursacht auch keine – den Nachbarn störende – Laufgeräusche
-je nach Bestückung können verschiedene Satelliten gleichzeitig auf verschiedenen TV´s angeschaut werden

Die Antenne wird Einzelverpackt geliefert.
Mitgeliefert werden 5 LNB- Halterungen. Eine detailierte Anleitung ist selbstverständlich auch dabei. Der Reflektor und alle anderen Teile bestehen aus galvanisiertem Stahl und zusätzlich ist alles noch durch einen Überzug aus Polyester geschützt , d.h. eine Garantie für ein rostfreies langes Leben .

Von Türksat 42° bis Hotbird 10° ohne Probleme empfangbar. Hervorragende Verarbeitungsqualität, hohe Passgenauigkeit und sehr gutes Preis-/ Leistungsverhältnis.
TESTBERICHT TELE-SATELLIT Ausgabe April 2005 (ab Seite 60): SEHR GUT !!

TECHNISCHE DATEN:
Modell : Multifocus T85 – 42
Funktion : Multifeed Offset Antenne für das Ku- Band
Antennengröße : 71 cm x 91 cm
Frequenzbereich : 10.7 bis 12.75 GHz
Verstärkung (0° Position bei 12.5 GHz) : 38.7 dB
Multifeed-Range : +/-24° F/D
Ratio : 0.65 Focus: max. 45 Grad (Abstand vom linken bis rechten Satelliten)
Länge : 566 mm
Mitgelieferte LNB- Halter : 5
Befestigung : Mast-, Wand- oder Bodenmontage
Mount Typ : AZ/EL
Material : Stahl (galvanisert) + Polyester Überzug
Farbe : grau (dunkelgrau !!! Siehe Abbilung im folgenden Beitrag)
Elevation : 10° bis 65°
Azimut : 360°
für Mastdurchmesser : 38 bis 60 mm
Windlast : 80 km/h
Windlast (kritisch) : 200 km/h
Arbeitstemperatur : -40 °C bis +60 °C
Luftfeuchtigkeit : 0 bis 100 %
Gewicht mit Verpackung : 14.3 kg
Dateianhänge

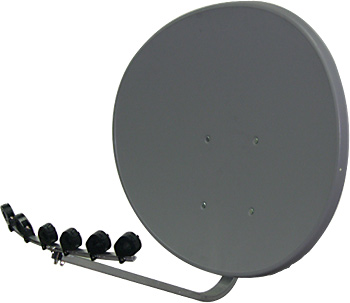

Abbilung Maxium Multifocus T85

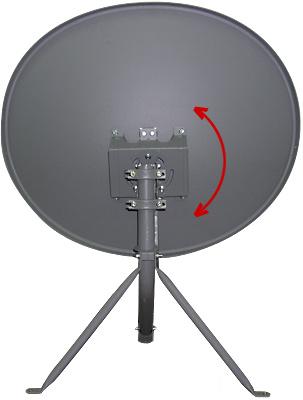

Maxium Multifocus T85 Hinten
Lieferung erfolgt ohnen den Standfuss
AnleitungMultifocusT85.pdf
Anleitung für Maxium Multifocus T85 Antenne (englisch)
(570.94 KiB) 2378-mal heruntergeladen
aufbauanleitungt85multifocusantenne_deutsch.pdf
Aufbau- und Einstell- Anleitung für Maximum T85 Multifocus Antenne (deutsch)
(905 KiB) 2122-mal heruntergeladen
MaximumT85_E85_Testlogos


Ankündigung: wegen Urlaub bleibt unser Ladengeschäft vom 29.8. -8.9.18 geschlossen ! In dieser Zeit auch hier nur eingeschränkte Antworten möglich.

Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
(kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18242
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 337 Mal
Danksagung erhalten: 445 Mal
Kontaktdaten:

Re: Daten + Abbildungen Maximum Multifocus T85 Antenne

Ungelesener Beitragvon techno-com » 20. Februar 2015 11:35

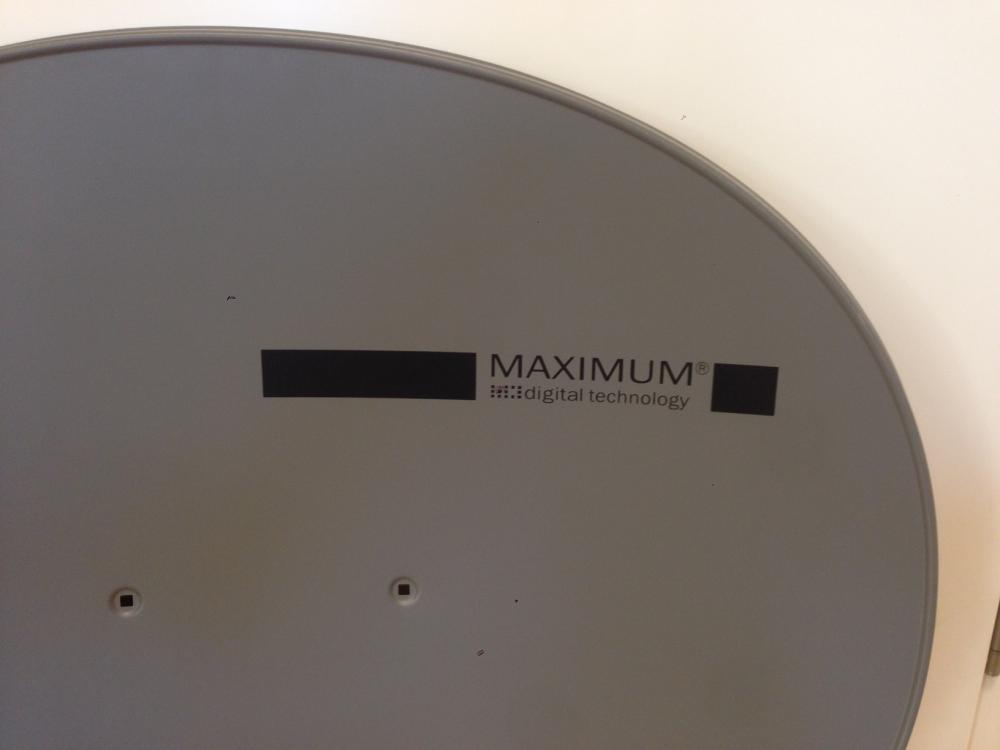

So erkennt man das "Original" .... mit Maximum-Logo aufgedruckt auf Antenne
Dateianhänge
MaximumT85_E85_Reflektor_mit_Logo_Original
