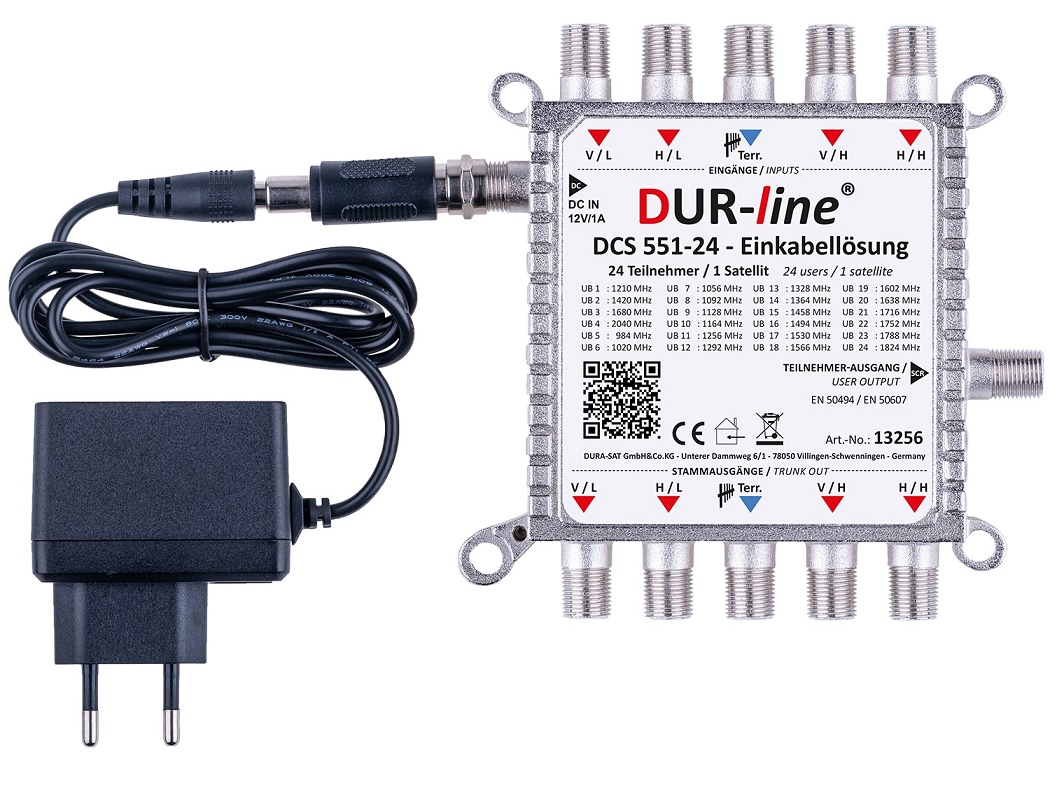

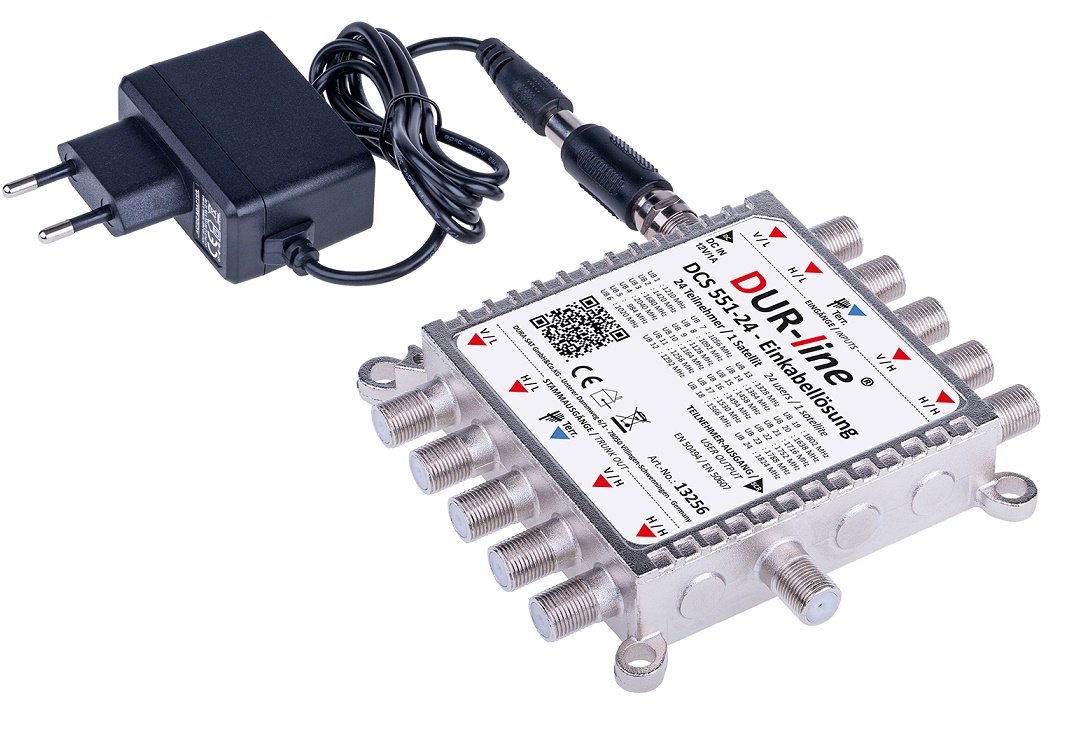

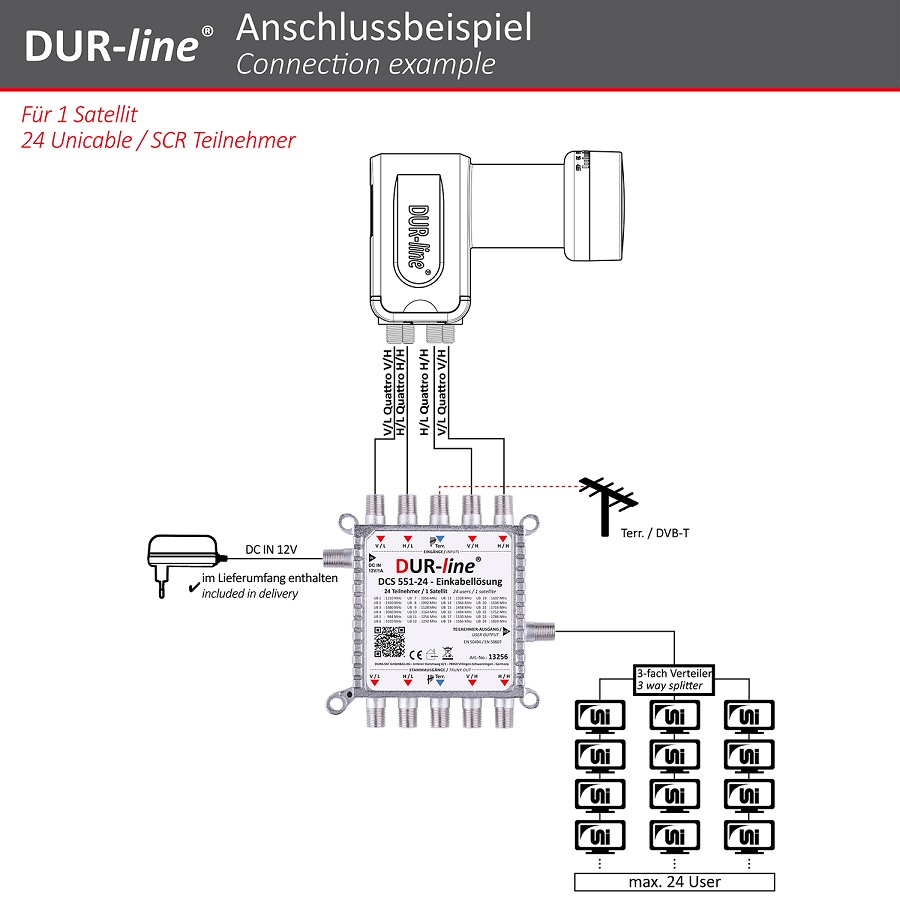

Mit dieser DCS 551-24 Einkabellösung können über nur eine Hausableitung bis zu 24 Teilnehmer/Tuner mit Sat-Programmen versorgt werden. Als Eingangssignal wird ein Quattro-LNB eingesetzt. Zudem steht Ihnen noch ein terrestrischer Eingang zur Einspeisung von UKW, DVB-T2 oder auch DAB+ zur Verfügung. Terrestrische Signale werden passiv zum Ausgang geleitet und müssen notfalls vor der Einspeisung in den Multischalter/der Einkabellösung verstärkt werden.
An den Stammausgängen kann eine weitere Einkabellösung oder ein normaler Multischalter (z.B. ihr altes Gerät) angeschlossen und betrieben werden. Das Gehäuse verfügt eine Erdungsklemme zur Erdung/den Potentialausgleich. Das Gerät verfügt über Montagefüße für einen sichere Wandmontage im Innenbereich.

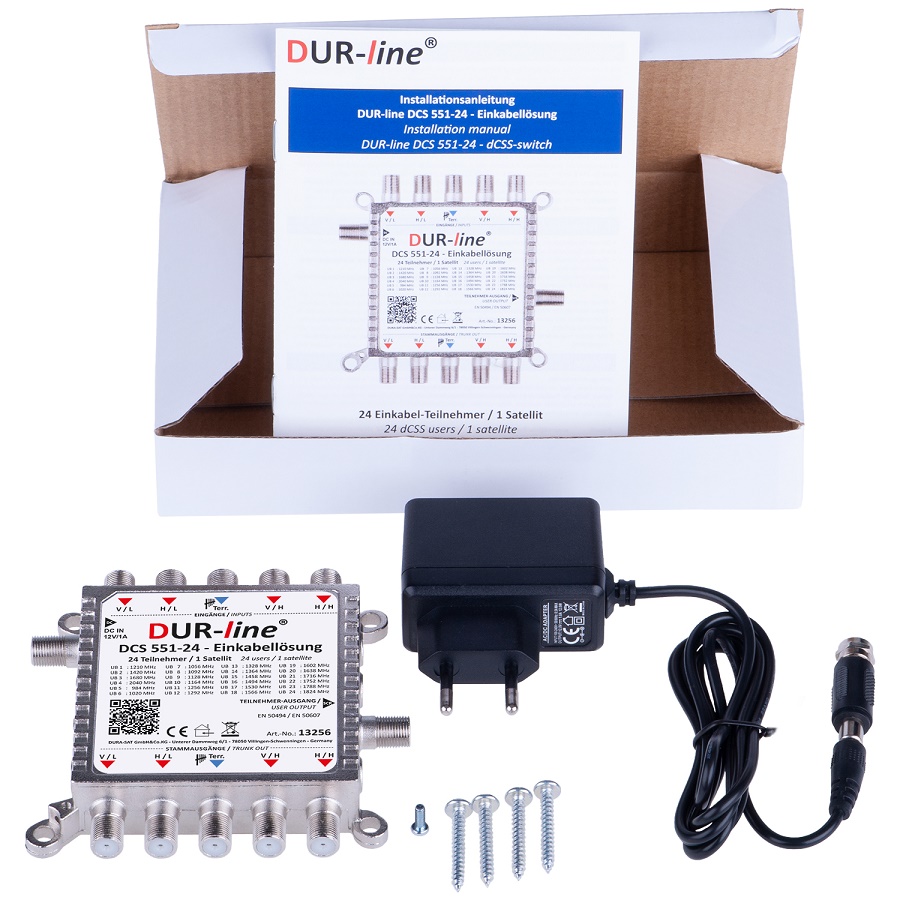

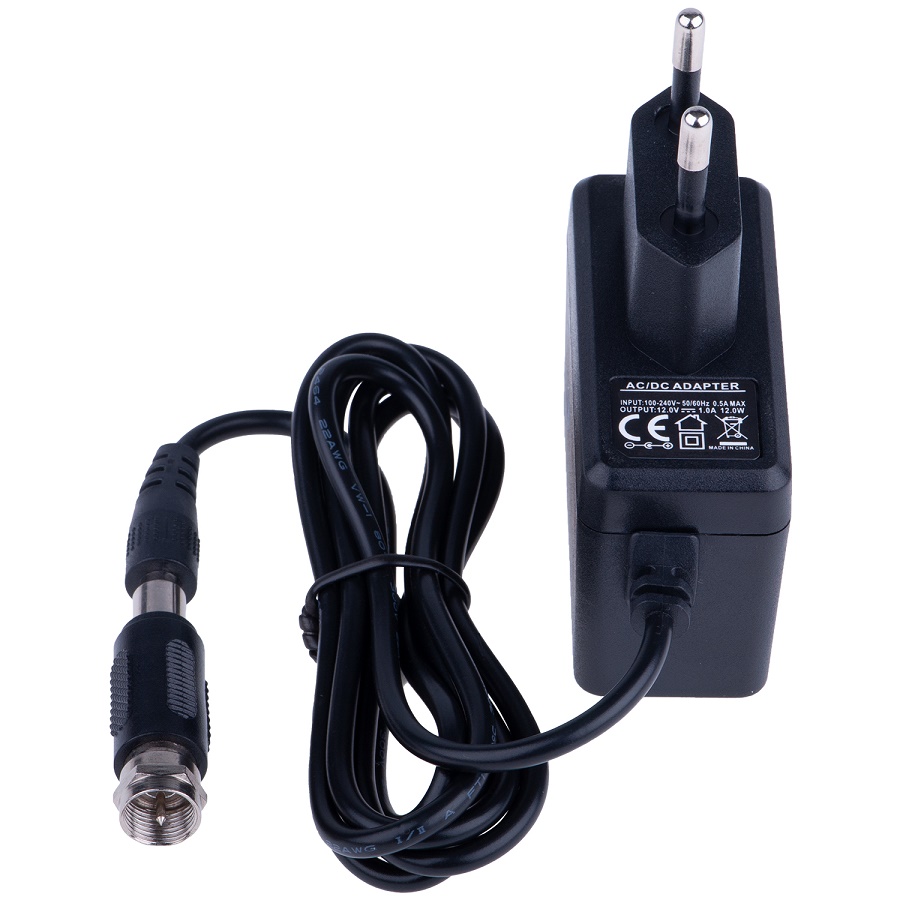

Das mitgelieferte Netzteil muss für den Betrieb der Einkabellösung unbedingt angeschlossen werden.
Highlights:
- 1x 24 SCR-Teilnehmer Frequenzen (IDs/UBs für je 24 Tuner in Versorgung am Ausgang)
- Terrestrischer Eingang (für DVB-T2, Kabel-TV/DVB-C, UKW, DAB+ …)
- beliebig kaskadierbar
- Made in Germany
Die Einkabellösung kann auch durch eine 2. oder 3. DUR-line DCS 551-24 - Einkabel Kaskade auf 64 oder 96 Teilnehmer erweitert werden (oder auch das Dur-Line DCS 552-16 bzw. jedem anderen Multischalter)..
Die angeschlossenen Sat Receiver oder TV Geräte mit eingebautem Sat DVB-S/S2 Tuner müssen die europäische Unicable Norm EN50494 oder JESS EN50607 unterstützen (Unicable kann max. bis zur UB/ID8 verwendet werden, darüber hinaus gehen nur Geräte die den JESS EN50607 'Standard unterstützen).
Der Schalter ist kaskadenfähig und kann beliebig erweitert werden (auch vor einen vorhandenen Multischalter).
Technische Daten:

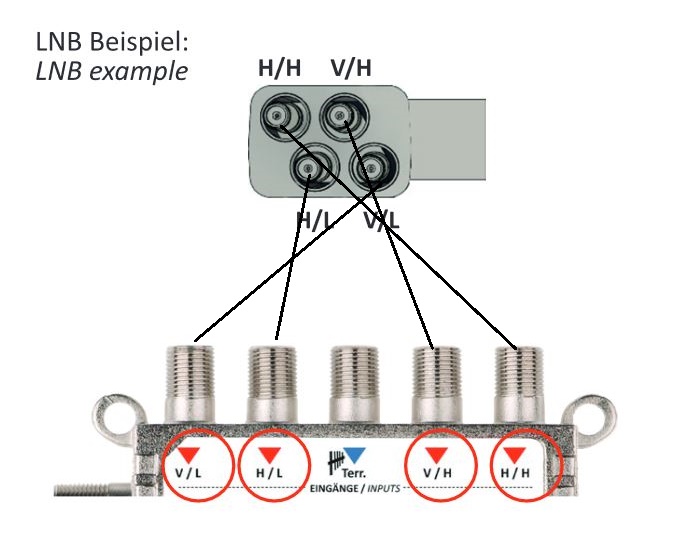

Eingänge 4 x SAT (V/L, H/L, V/H, H/H)
1 x Terr. (UHF/VHF/DVB-T,DVB-T2, DAB+)
Unterstützte LNBs 1x Quattro LNB
Stamm-Ausgänge 4 x SAT (V/L, H/L, V/H, H/H)
1 x Terr. (UHF/VHF/DVB-T,DVB-T2, DAB+)
Teilnehmer-Ausgänge 1 (1x 24)
Teilnehmer Frequenzen
UB 1 = 1210 MHz UB 2 = 1420 MHz UB 3 = 1680 MHz UB 4 = 2040 MHz
UB 5 = 984 MHz UB 6 = 1020 MHz UB 7 = 1056 MHz UB 8 = 1092 MHz
UB 9 = 1128 MHz UB 10 = 1164 MHz UB 11 = 1256 MHz UB 12 = 1292 MHz
UB 13 = 1328 MHz UB 14 = 1364 MHz UB 15 = 1458 MHz UB 16 = 1494 MHz
UB 17 = 1530 MHz UB 18 = 1566 MHz UB 19 = 1602 MHz UB 20 = 1638 MHz
UB 21 = 1716 MHz UB 22 = 1752 MHz UB 23 = 1788 MHz UB 24 = 1824 MHz
Oszillator-Frequenz LNB Quattro LNB: 9750/10600 MHz
Frequenzbereich Terr. 47 - 800 MHz
Stammausgang Dämpfung
(Trunk Output loss) SAT: max. 3dB
Terr.: max. 4dB
Eingangsdämpfung Terr.
(Terr. loss on SCR-Output) max -12dB +/-2dB
Verstärkung SAT am SCR-Ausgang
(Satellit Gain on SCR-Output) typ. 29dB (keine AGC)
Netzteil 90...264 VAC 50/60Hz
Abmessung 110x 110 x 21mm
Gewicht / Arbeitstemperaturbereich ~ 303g / -20...+50 °C
dCSS-Technologie
Hersteller: Dur-Line
Typ: DCS551-24
EAN: 4260165026826
