Dur-Line UCP 21 (Unicable EN50494 2-fach MiniRouter Einkabellösung)

Ungelesener Beitrag von techno-com »

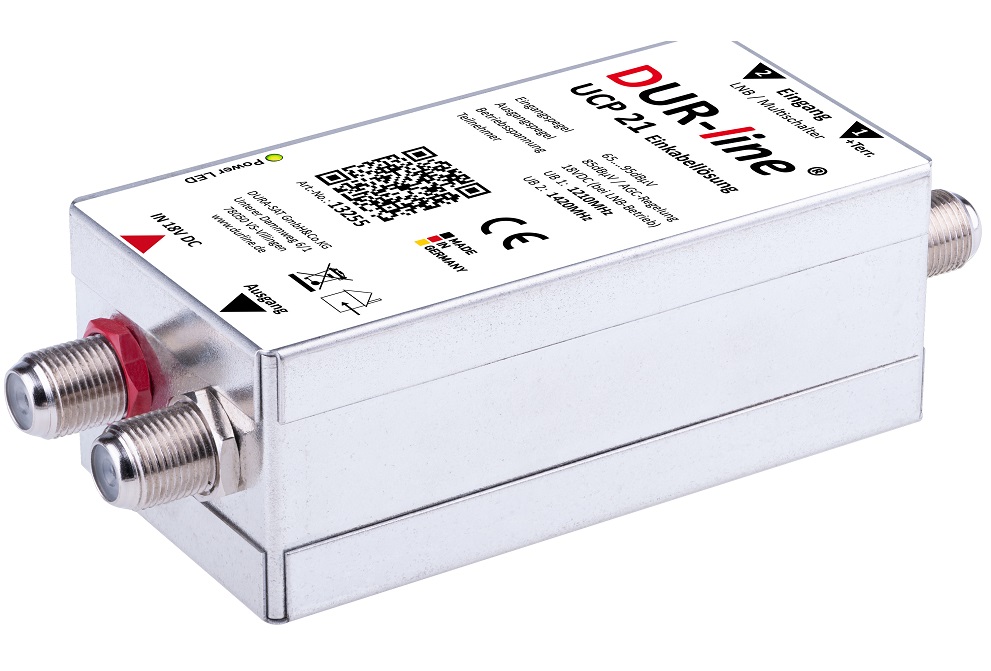

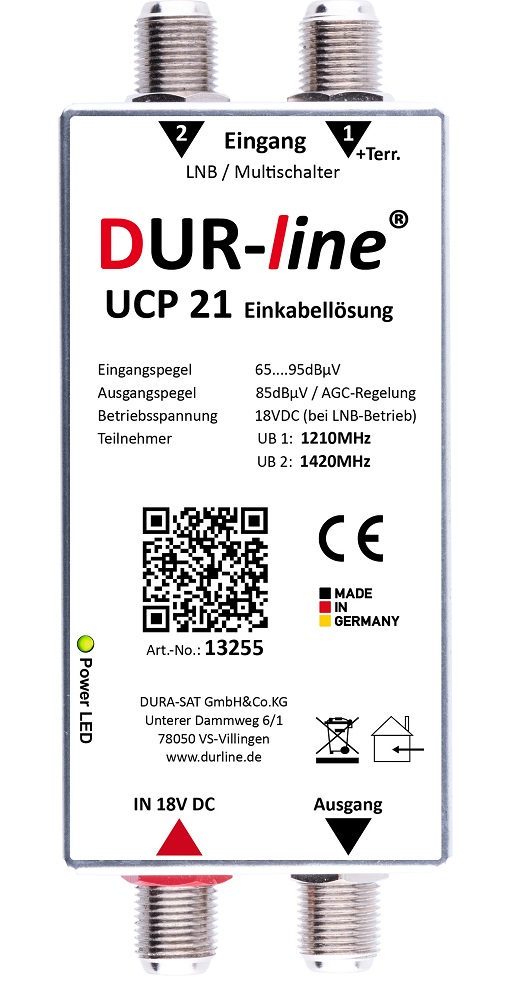

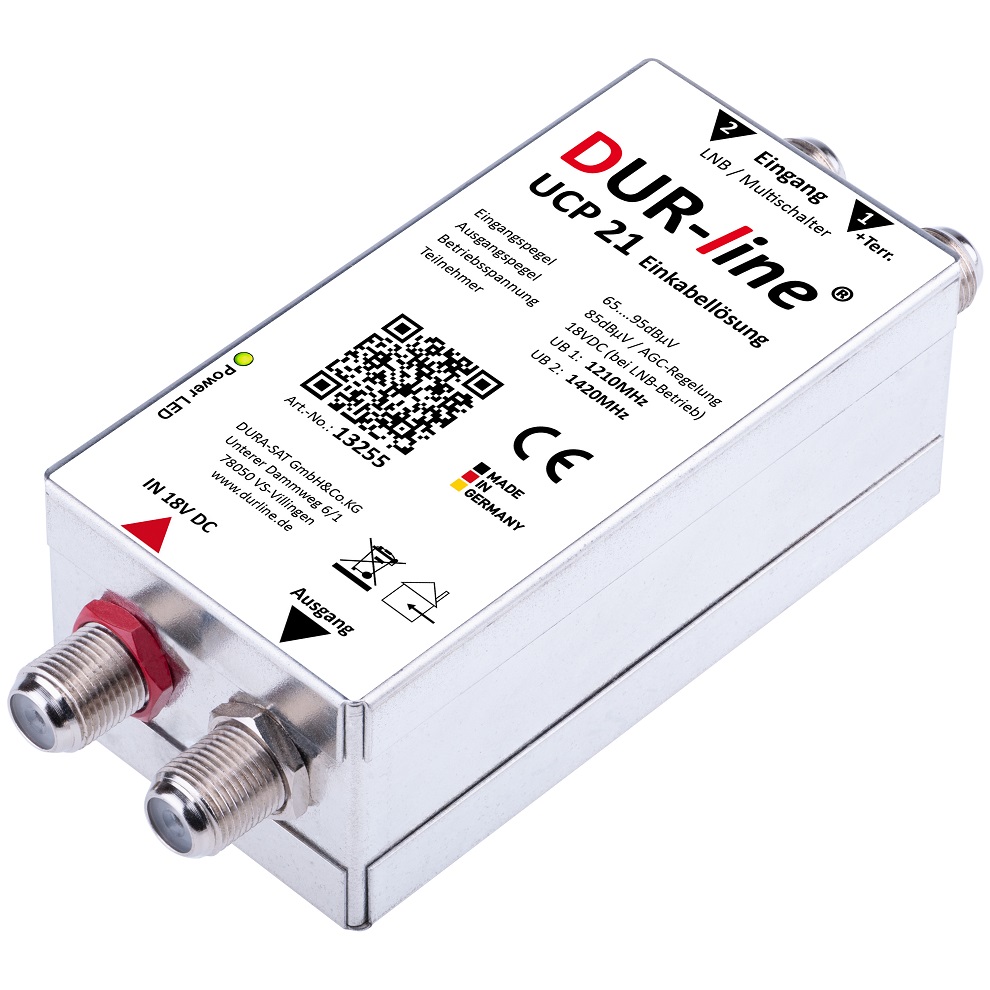

Dur-Line UCP 21 (Unicable EN50494 2-fach MiniRouter Einkabellösung)
Shoplink

Highlights:

- 2 Receiver/TV oder 1 Twin-Tuner-Gerät über 1 Kabel
- wird direkt an 2 Twin/Quad LNB- bzw. Multischalterausgängen angeschlossen
- Unicable/SCR-Technologie nach Norm EN50494
- unterstützt 2 Satelliten (8 ZF-Ebenen)
- geringer Strombedarf nur 120mA bei 18V - funktioniert ggf. auch ohne Netzteil*
- Weiterleitung von Terr./DVB-T Signalen

Unicable Router auch als Ersatz für Stacker-Destacker

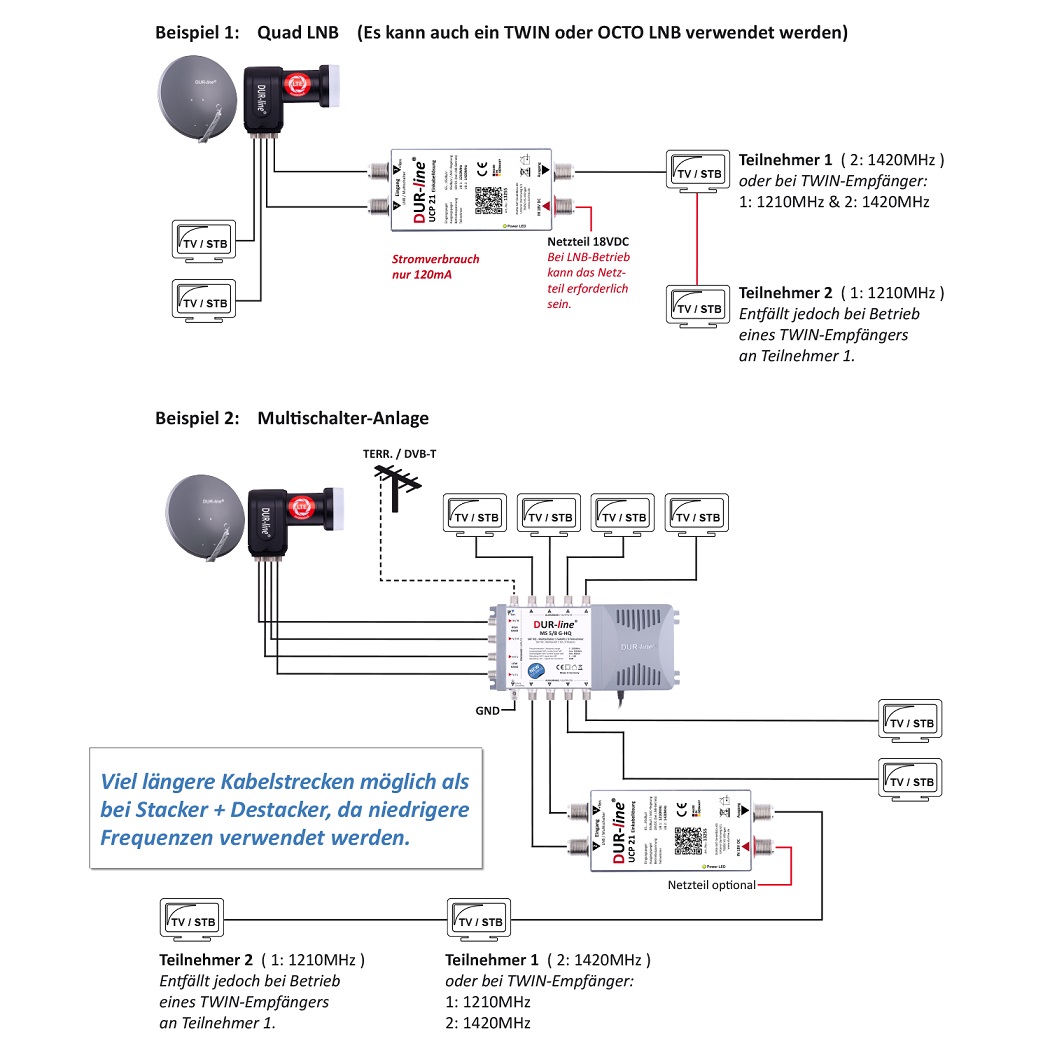

Über nur 1 Koax-Kabel können 2 Sat-Receiver/1 Twin-Sat-Receiver versorgt werden. Jeder Unicable-taugliche Receiver oder Sat-Tuner Ihres Fernsehgerätes, der die europäische Norm EN50494 (auch SatCR, SCR, Einkabel genannt) unterstützt, kann dafür verwendet werden.
Das optionale Strom-Spar-Netzteil sorgt für ein sicheres Umschalten auch bei schlechteren Empfangsverhältnissen
sowie längeren Kabelwegen. Die Stromkosten betragen pro Jahr weniger als 5 Euro.

Mit den neuen DUR-line UCP SCR-Umsetzern können über 1 Leitung 2 Receiver/Tuner von einem oder zwei Satelliten
(maximal 8 Satelliten-ZF-Ebenen) gleichzeitig versorgt werden. Zusätzlich kann noch terrestrisch bzw. DVB-T und UKW mit übertragen werden.
Passend für Technisat, Telestar, Kathrein, Smart, VU+, Dreambox ... und andere Receiver (

Der UCP 21 SCR-Umsetzer erzeugt zwei SCR Frequenzen: 1210 MHz (UB1) + 1420 MHz (UB2).
Diese ermöglichen 2 verschiedenen Empfangsgeräten über nur ein Kabel jeweils alle Sender zu empfangen.

* Tuner/Multischalter (mit Netzteil) muss für LNB und UCP21 genügend Strom bereitstellen (mind. 300mA)!
Das Netzteil ist optional und nicht Bestandteil des Lieferumfangs !
UCP 21 kann nicht an einem Quattro-LNB verwendet werden.

Technische Daten:
Frequenzbereich SAT IN 1: 85-2400MHz / IN 2: 950-2400MHz
Eingangspegel 65...95 dBµV (EN50083-2 Störstrahlung)
Ausgangspegel 85 dBµV (AGC geregelt)
Netzteilanschluss F-Buchse / 18VDC / mind.500mA (bei LNB-Betrieb zwingend erforderlich) *
Teilnehmer-Bänder Band 1: 1210MHz / Band 2: 1420MHz
Umgebungstemperatur -20......+40°C
DC-Stromaufnahme ca. 120mA (ohne Netzteil) / ca. 15mA (mit Netzteil *)


* Passendes Netzteil: DUR-line NT 18-1200 F


Hersteller: Dur-Line
Typ: UCP21
EAN: 4260165024686
Dateianhänge
DUR-lineUCP21_Bedienungsanleitung_13255.pdf
DUR-line UCP 21 Bedienungsanleitung
(1.16 MiB) 23-mal heruntergeladen
