Dur-Line UCP 30 Einkabel-Lösung (3-fach Unicable-Router)

Ungelesener Beitragvon techno-com » 17. Januar 2015 05:17

Dur-Line UCP 30 Einkabel-Lösung (3 Teilnehmer an einem Koaxkabel / Unicable-Router Multischalter)
Shoplink

Mit dem neuen DUR-line UCP 30 Unicable-/SCR-Umsetzer können über 1 Leitung 3 Receiver von einem oder zwei Satelliten (maximal 8 Satelliten-ZF-Ebenen) gleichzeitig versorgt werden. Zusätzlich kann noch terrestrisch bzw. DVB-T und UKW mit übertragen werden.

Unicable Router auch als Ersatz für Stacker-Destacker

Über nur 1 Koax-Kabel können 3 Sat Receiver versorgt werden. Jeder Unicable taugliche Receiver oder Sat-Tuner Ihres Fernsehgerätes, der die europäische Norm EN 50494 unterstützt, kann dafür verwendet werden.

Das Problem

Sie haben nur 1 Sat-Leitung ins Zimmer und möchten dort 3 Receiver, einen Twin-Receiver oder einen TV mit Sat-Tuner anschließen.

Die Lösung

Mit dem neuen DUR-line ® UCP 30 SCR-Umsetzer können über 1 Leitung 3 Receiver von einem oder zwei Satelliten (maximal 8 Satelliten-ZF-Ebenen) gleichzeitig versorgt werden. Zusätzlich kann noch terrestrisch bzw. DVB-T und UKW mit übertragen werden.

Der UCP 30 SCR-Umsetzer erzeugt drei SCR Frequenzen 1210 MHz + 1420Mhz +1680 MHz. Diese ermöglichen 3 verschiedenen Empfangsgeräten über nur ein Kabel jeweils alle Sender zu empfangen.

Die Montage des DUR-line ® UCP 30 ist Dank der übersichtlichen Beschriftung sehr einfach.

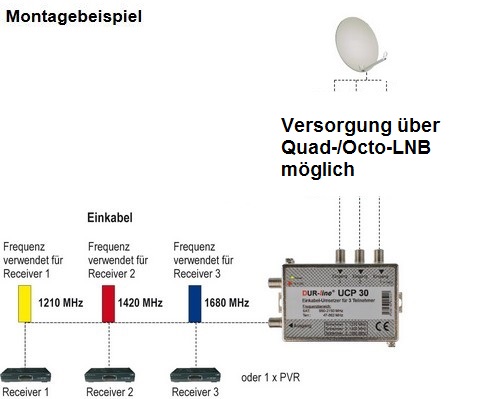

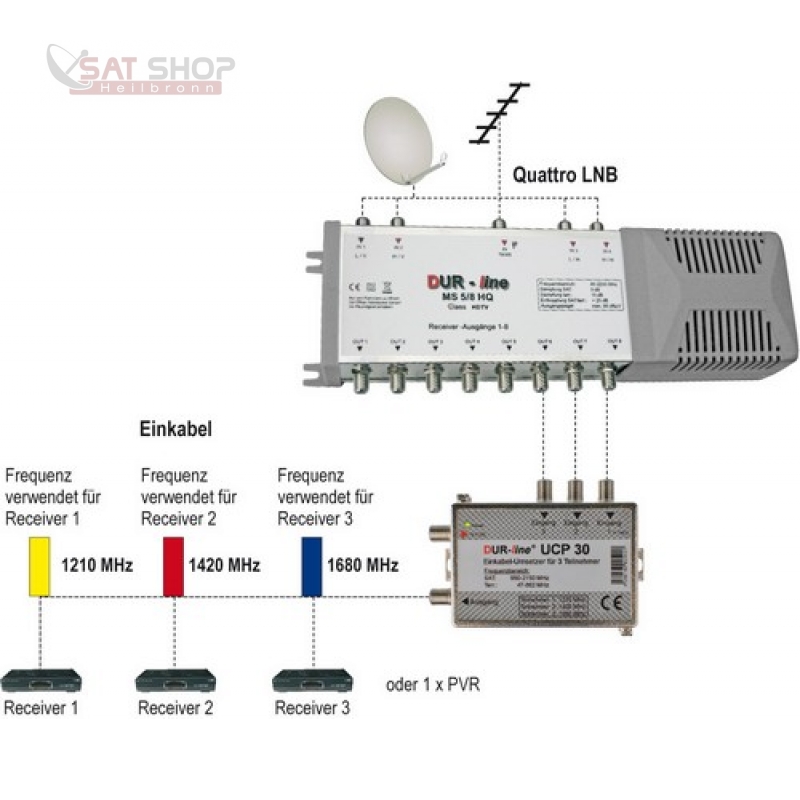

Verbinden Sie 3 freie Ausgänge des Multischalters mit den Eingängen des UCP 30 und den Ausgang des
UCP 30 mit der Ableitung zu den Receivern. Statt des Multischalters können Sie auch ein Quad oder Octo LNB verwenden.
Jeder Einkabel bzw. Unicable (EN 50494) taugliche Sat Receiver oder Sat-Tuner Ihres Fernsehgerätes, kann dafür verwendet werden. Dies können in der Zwischenzeit fast alle in den letzten Jahren verkauften Geräte.
Ob Ihr Receiver oder TV-Gerät diese Norm auch kann, können Sie aus der Anleitung entnehmen.
Das dazu gehörende Strom Spar-Netzteil sorgt für ein sicheres Umschalten auch bei schlechteren Empfangsverhältnissen sowie längeren Kabelwegen.

Dieses Einkabel-System ist sowohl für die Nachrüstung bestehender Leitungen als auch für die Neuinstallation bestens geeignet.

Technische Daten
Frequenzbereich terrestrisch (Slot1) 47 - 862
Dämpfungsbereich terrestrisch 4 dB
Eingangsfrequenzbereich Sat-ZF 950 - 2150 MHz
Verstärkung Sat 5 dB
Ausgangsfrequenz (UB) Slot1 1210 MHz
Ausgangsfrequenz (UB) Slot2 1420 MHz
Ausgangsfrequenz (UB) Slot3 1680 MHz
Isolation terrestrisch / Sat > 40 dB
Max. Ausgangspegel terr. 93 dBµV
Max. Ausgangspegel Sat 93 dBµV
Steuersignal DiSEqC für SCR EN 50494
Temperaturbereich -20 bis +55°C
Stromverbrauch 105 mA / 120 mA
Gewicht 265 g
Verbrauch Weniger als 5 € Stromkosten pro Jahr
Stromsparabschaltung nach Abschalten des Receivers (kein Verbrauch am Schalter)

Wichtige Merkmale:
Das UCP 30 kann mit jedem unicable-, SCR-, SatCR- bzw. CSS-tauglichen Receiver nach EN50494 betrieben werden


Hersteller: Dur-Line
Typ: UCP 30
EAN: 4260165025157
Dateianhänge

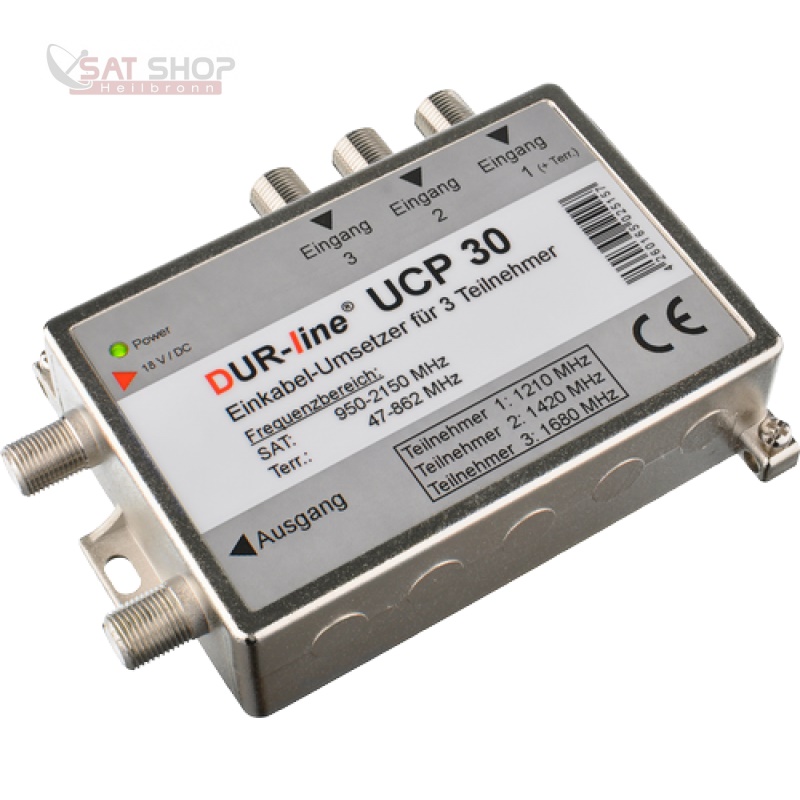

EK-UCP30_Dur-Line-UCP-30-Einkabel-Loesung-3-Teilnehmer-an-einem-Koaxkabel-Unicable-Router-Multischalter.jpg
EK-UCP30_Dur-Line-UCP-30-Einkabel-Loesung-3-Teilnehmer-an-einem-Koaxkabel-Unicable-Router-Multischalter
EK-UCP30_Dur-Line-UCP-30-Einkabel-Loesung-3-Teilnehmer-an-einem-Koaxkabel-Unicable-Router-Multischalter_b2.jpg
EK-UCP30_Dur-Line-UCP-30-Einkabel-Loesung-3-Teilnehmer-an-einem-Koaxkabel-Unicable-Router-Multischalter_b2
Einkabelumsetzer_Dur-LIne_UCP30_Unicable_3-Umsetzungen_ID_Frequenzen
Dur-Line_UCP30_Anleitung_deutsch.pdf
Dur-Line_UCP30_Anleitung_deutsch
(1.11 MiB) 385-mal heruntergeladen
Dur-Line_UCP30_Einkabelumsetzer-Unicable_Schema_LNB-Versorgung
Dura-Sat_Dur-LIne-UCP20-UCP30_Test_Digitalfernsehen_DF


Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18331
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 343 Mal
Danksagung erhalten: 451 Mal
Kontaktdaten:

Re: Dur-Line UCP 30 Einkabel-Lösung (3-fach Unicable-Router)

Ungelesener Beitragvon techno-com » 17. Januar 2015 05:18

Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18331
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 343 Mal
Danksagung erhalten: 451 Mal
Kontaktdaten:

Re: Dur-Line UCP 30 Einkabel-Lösung (3-fach Unicable-Router)

Ungelesener Beitragvon techno-com » 6. Juli 2016 09:28

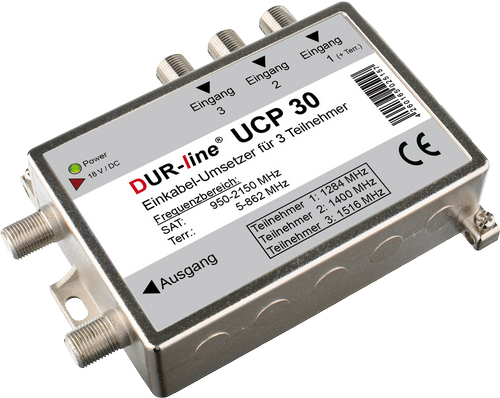

Ersetzt durch Dur-Line UCP 30 Version 2 (V2)
