EPAK TVRO R4/R6/S4/S6/DS6/DS9 45/60/90cm autom. SAT-Antenne

Ungelesener Beitragvon techno-com » 10. Februar 2014 14:41

EPAK TVRO R4/R6/S4/S6/DS6/DS9 "River Line"/"Sea Line"/"Ocean Line" 45/60/90cm Satellitenempfangssystem für Hochsee-, See- und Binnenschifffahrt (selbstausrichtend und selbstnachführend für den Betrieb auch während der Fahrt in Bewegung)
Automatische Satelliten-Nachführsysteme

https://www.youtube.com/watch?v=XzbGlM0Rky8
https://www.youtube.com/watch?v=4XlkSxvSoj0
https://www.youtube.com/watch?v=6jRQypMaxGY
Simulation von "Wellengang" auf einem Boot/Schiff ! Die Antenne führt dauerhaft automatisch nach (siehe Spektrumsanzeige auf linkem Monitor oben) und es sind keine Ausfälle zu erkennen.

Download EPAK Produktkatalog 2014 (pdf / deutsch)
EPAK brochure 2014.pdf
EPAK Produktkatalog 2014
(2.04 MiB) 559-mal heruntergeladen

EPAK TVRO R4 "Basic-/River Line" maritimes - digitales 45cm Satellitenempfangssystem (selbst ausrichtend und nachführend / Binnenschifffahrt)
mit Single-LNB
mit Twin-LNB

EPAK TVRO R6 "Basic-/River Line" maritimes - digitales 60cm Satellitenempfangssystem (selbst ausrichtend und nachführend / Binnenschifffahrt)
mit Single-LNB
mit Twin-LNB
mit Quattro-LNB

EPAK TVRO S4 "Basic-/Sea Line" maritimes - digitales 45cm Satellitenempfangssystem (selbst ausrichtend und nachführend / Hochsee-, See- und Binnenschifffahrt)
mit Single-LNB
mit Twin-LNB

EPAK TVRO S6 "Basic-/Sea Line" maritimes - digitales 60cm Satellitenempfangssystem (selbst ausrichtend und nachführend / Hochsee-, See- und Binnenschifffahrt)
mit Single-LNB
mit Twin-LNB
mit Quattro-LNB

EPAK TVRO DS6 "Premium-/Ocean Line" maritimes - digitales 60cm Satellitenempfangssystem (selbst ausrichtend + nachführend incl. automatischer Skew-Anpassung / Hochsee-, See- und Binnenschifffahrt)
mit Quattro-LNB

EPAK TVRO DS9 "Premium-/Ocean Line" maritimes - digitales 90cm Satellitenempfangssystem (selbst ausrichtend + nachführend incl. automatischer Skew-Anpassung / Hochsee-, See- und Binnenschifffahrt)
mit Quattro-LNB

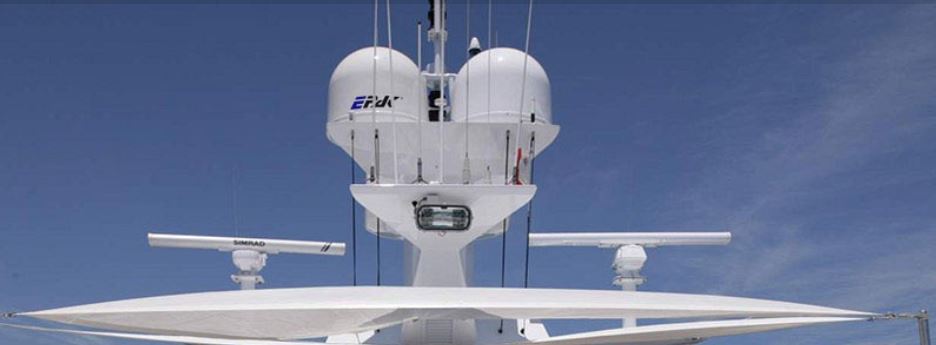

EPAK Antennen Bsp. Aufbauten

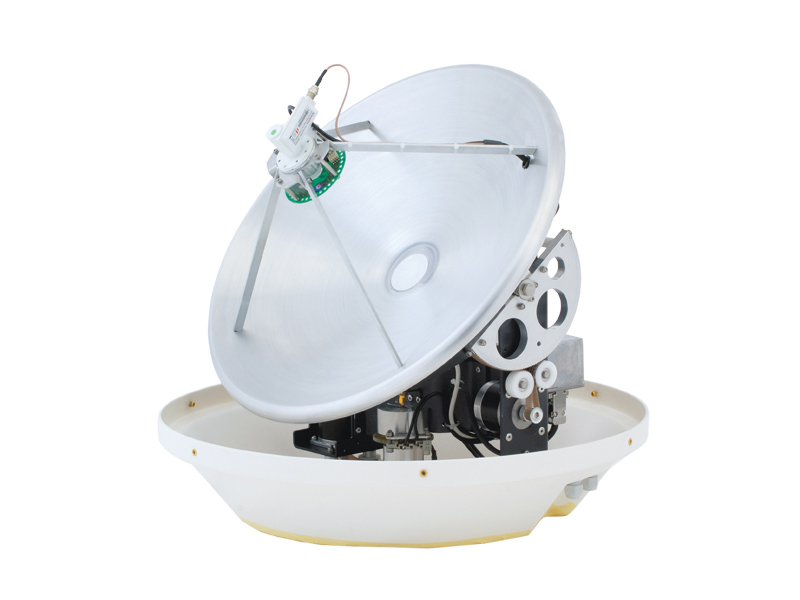

EPAK TVRO Basic-/River-Line R4/6 (ehemals TV43/TV58)
EPAK TV-Satantennen der Basic-/River-Line garantieren Ihnen durch modernste Technik einen uneingeschränkten Fernsehgenuss und sind dabei in ihrem Trackingverhalten an die spezifischen Bedingungen der Binnenschifffahrt und der Schiffsgröße angepasst. Durch den Einsatz modernster, weltweit patentierter Technologien bieten diese Antennen ein unübertroffenes Preis-/ Leistungsverhältnis. Qualität, made in Germany!

EPAK TVRO Basic-/Sea-Line S4/6 (ehemals TV44/TV59)
EPAK TV-Satantennen der Basic-/Sea-Line garantieren Ihnen durch modernste Technik einen uneingeschränkten Fernsehgenuss Ihrer Lieblingssender selbst auf offener See. Die hohe Trackinggeschwindigkeit von bis zu 40°/s gewährleistet einen unterbrechungsfreien, sicheren TV-Empfang auch bei schwererer See. Das Design der Antennen eignet sich nicht nur für Hochsee, See- oder Binnenschiffe, sondern auch für Yachten jeder Größe - auch bei einer Länge von unter 10m. Qualität, made in Germany!

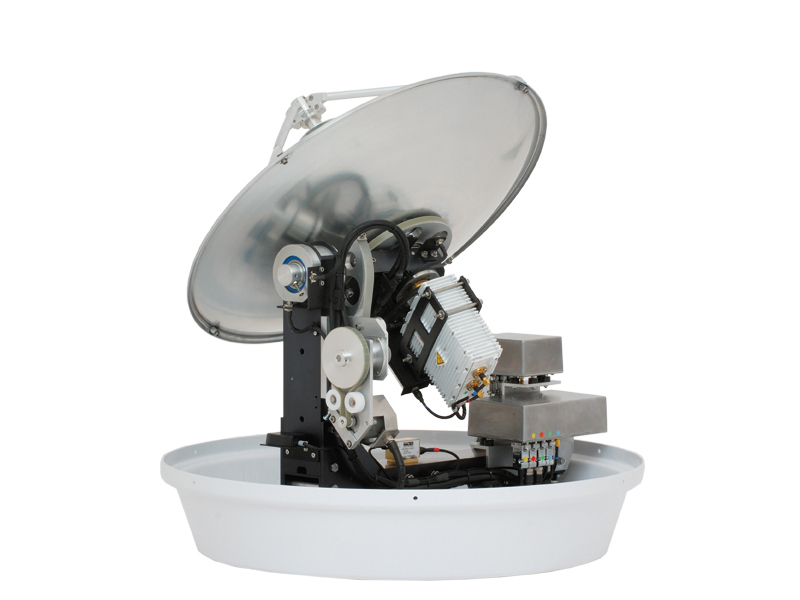

EPAK TVRO Premium-/Ocean-Line DS6/DS9 (ehemals TV61/TV90)
EPAK TV-Satantennen der Premium-/Ocean-Line unterscheiden sich von der Basic-/River-/Sea-Line zusätzlich mit einem automatisch anpassenden Skew/Tilt der Antenne, d.h. den "Schrägwinkel" des LNBs bei Fahrten über Hochsee-Gewässer/Meere/Flüsse mit großen Wegen von Ost-West/West-Ost (geostationäre Umlaufbahn-Anpassung der LNB-Schrägstellung).

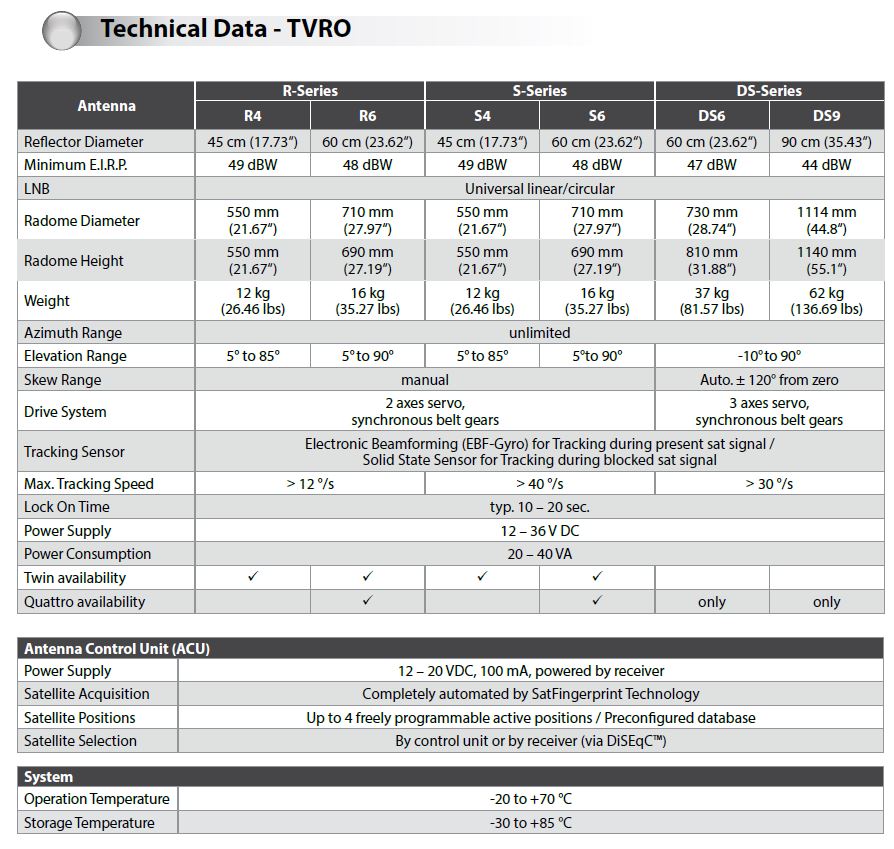

TECHNISCHE DATEN EPAK TVRO R4/R6 + S4/S6 + DS6/DS9
EPAK technische Daten TVRO-Serie

Maße & Gewicht
Radom (B × H) R4/S4 => 55 cm × 55 cm (21.67" × 21.67" / R6/S6 => 71 cm × 69 cm (22.97" × 27.19") / DS6 => 73 cm x 81 cm (28.74" x 31.88") / DS9 => 111,4 cm x 114 cm (44.8" x 55.1")
Gewicht (einschließlich Radom) R4/S4 => 12 kg (26.46 lbs) / R6/S6 => 16 kg (35.27 lbs) / DS6 => 37 kg (81.57 lbs) / DS9 => 62 kg (136.69 lbs)

Spiegel- & Speisesystem
Spiegeldurchmesser R4/S4 => 45 cm (17.73") / R6/S6/DS6 => 60 cm (23.64") / DS9 => 90 cm (35.43 lbs)
Minimum E.I.R.P. R4/S4 => 49 dBW / R6/S6 => 48 dBW / DS6 => 47 dBW / DS9 => 44 dBW
LNB Universal (LOF 9.75/10.6 GHz, linear/zirkular)
LNB Ausgang R4/S4 => Single oder Twin / R6/S6 => Single, Twin oder Quattro / DS6/DS9 => Quattro-LNB

Aktorsystem
Tracking sensor Electronic Beamforming (EBF-Gyro) zum Tracken während eines vorhanden Satelliten Signals
Solid State Sensor zum Tracken während eines geblockten Satelliten Signals
Nachführgeschwindigkeit R4/R6 => >12°/s (jede Achse) / S4/S6 => >40°/s (jede Achse) / DS6/DS9 => >30°/s (jede Achse)
Azimuth-Bereich unbegrenzt
Elevation-Bereich R4/S4 => 5° bis 85° / R6/S6 => 5° bis 90° / DS6/DS9 => -10° bis 90°
Skew-Bereich R4/S4/R6/S6 => manuell / DS6/DS9 => automatisch +- 120° from zero
Antriebsart R4/S4/R6/S6 => 2-achsiges Servosystem (Riemenantrieb) / DS6/DS9 => 3-achsiges Servosystem (Riemenantrieb)

Stromversorgung
Versorgungsspannung: 12-36 V DC
Leistungsaufnahme: 20-40 VA (Watt)

Verschiedenes
Lock on time: ca. 10-20 sek.
Satelliteerkennung: vollautomatisch durch SatFingerprint Technologie
vorkonfigurierbare Satelliten: bis zu 4 frei programmierbare aktive Satellitenpositionen/ vorkonfigurierte Datenbank (bis zu 20 Satelliteneinträge)
Satelliten Auswahl: Bedienteil bzw. Satellitenempfänger (DiSEqC)
Betriebstemperatur: -20°C bis 70°C
Lagertemperatur: -30°C bis 85°C

Antenna Control Unit
Versorgungsspannung: 12-20 V DC (durch Receiver)
Leistungsaufnahme: 100 mA
Betriebstemperatur: -20° bis 70°C
Lagertemperatur: -30° bis 85°C

Stichworte: Satellitenantenne, Schiffsantenne, Kuppelantenne, Domantenne, Rhein, Mosel, Neckar, Donau, Elbe, Meer, Hochsee, Yacht, Bus, Satellitenempfang, Bootsantenne, Fernsehempfang, Internet, Navigation, Schwankungen, Wellengang, Anleger, Grachten, Ausrichtung, nachführen

Videos von EPAK:
Nahaufnahmen der Antennen (Verarbeitung, Material...) => https://www.facebook.com/photo.php?v=35 ... =2&theater
Tests einer EPAK-Antenne => https://www.facebook.com/photo.php?v=62 ... =2&theater


EPAK_Handbuch-TV-R-S-DS-Serie-deutsch.pdf
EPAK Handbuch TVRO R-/S-/DS-Serie Basic-/River-/Sea-/Premium-/Ocean-Line (pdf / deutsch)
(2.93 MiB) 272-mal heruntergeladen
EPAK_Handbuch-TVRO-DS-Serie-englisch.pdf
EPAK Handbuch TVRO-Serie DS Premium-/Ocean-Line (pdf / englisch)
(2.82 MiB) 478-mal heruntergeladen


EPAK_Satantenne_TVRO_R4_Single_technische-Daten.pdf
EPAK marine Antenne TVRO R4 Single (technische Daten)
(312.98 KiB) 172-mal heruntergeladen
EPAK_Satantenne_TVRO_R4_Twin_technische-Daten.pdf
EPAK marine Antenne TVRO R4 Twin (technische Daten)
(313.78 KiB) 204-mal heruntergeladen
EPAK_Satantenne_TVRO_R6_Single_technische-Daten.pdf
EPAK marine Antenne TVRO R6 Single (technische Daten)
(326.26 KiB) 163-mal heruntergeladen
EPAK_Satantenne_TVRO_R6_Twin_technische-Daten.pdf
EPAK marine Antenne TVRO R6 Twin (technische Daten)
(327.17 KiB) 237-mal heruntergeladen
EPAK_Satantenne_TVRO_R6_Quattro_technische-Daten.pdf
EPAK marine Antenne TVRO R6 Quattro (technische Daten)
(326.96 KiB) 215-mal heruntergeladen
EPAK_Satantenne_TVRO_S4_Single_technische-Daten.pdf
EPAK marine Antenne TVRO S4 Single (technische Daten)
(312.1 KiB) 275-mal heruntergeladen
EPAK_Satantenne_TVRO_S4_Twin_technische-Daten.pdf
EPAK marine Antenne TVRO S4 Twin (technische Daten)
(312.09 KiB) 209-mal heruntergeladen
EPAK_Satantenne_TVRO_S6_Single_technische-Daten.pdf
EPAK marine Antenne TVRO S6 Single (technische Daten)
(325.72 KiB) 243-mal heruntergeladen
EPAK_Satantenne_TVRO_S6_Twin_technische-Daten.pdf
EPAK marine Antenne TVRO S6 Twin (technische Daten)
(325.71 KiB) 227-mal heruntergeladen
EPAK_Satantenne_TVRO_S6_Quattro_technische-Daten.pdf
EPAK marine Antenne TVRO S6 Quattro (technische Daten)
(326.43 KiB) 225-mal heruntergeladen
EPAK_Satantenne_TVRO_DS6-Serie_technische-Daten.pdf
EPAK marine Antenne TVRO DS6 Quattro (technische Daten)
(802.58 KiB) 231-mal heruntergeladen
EPAK_Satantenne_TVRO_DS9-Serie_technische-Daten.pdf
EPAK marine Antenne TVRO DS9 Quattro (technische Daten)
(252.28 KiB) 307-mal heruntergeladen


--------
Dateianhänge

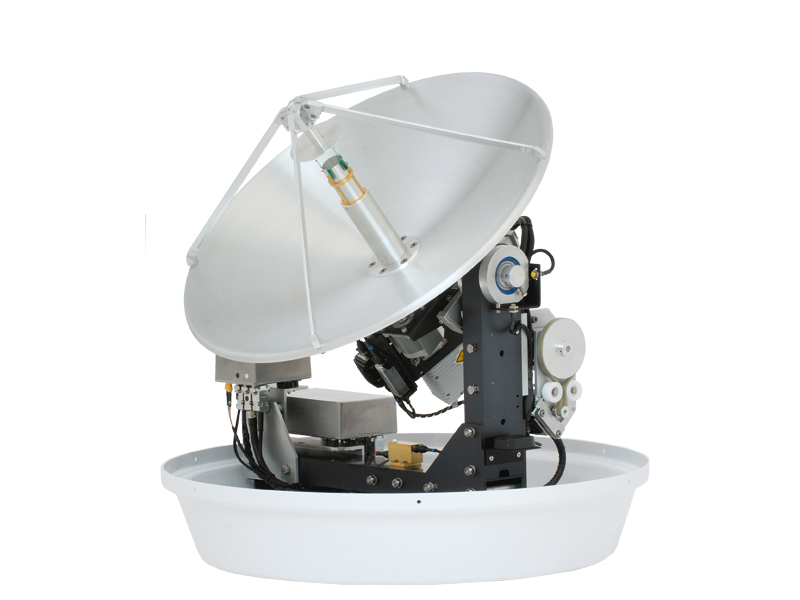

EPAK selbstnachführende Satellitenantenne für Binnenschiffe, Hochseeschiffe, Buse, LKW, Transporter etc.

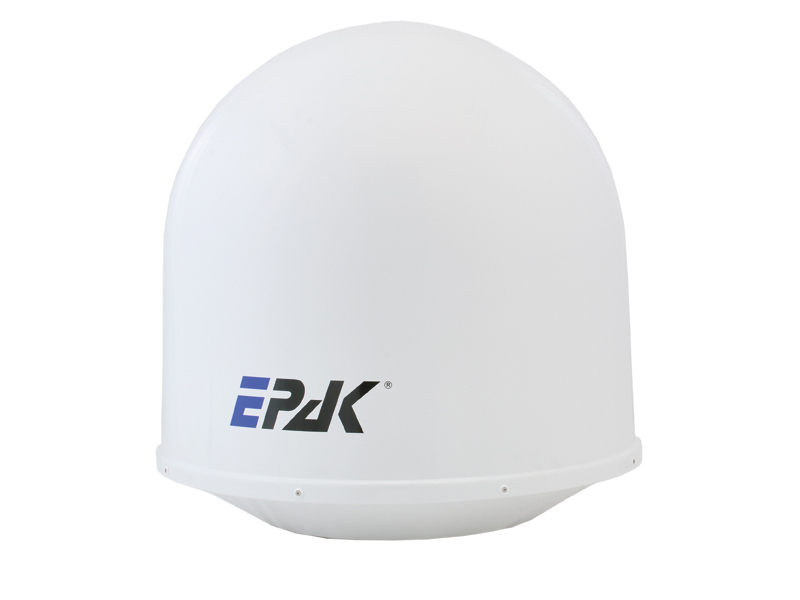

EPAK mit geschlossenem Deckel

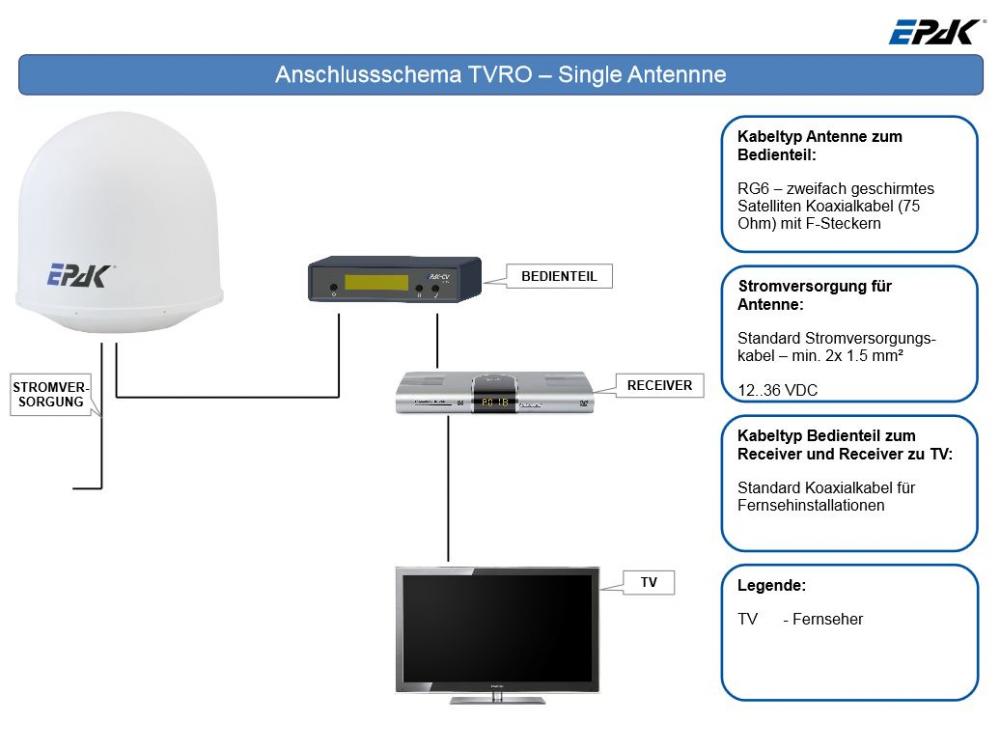

EPAK Anschlussschema Single-LNB

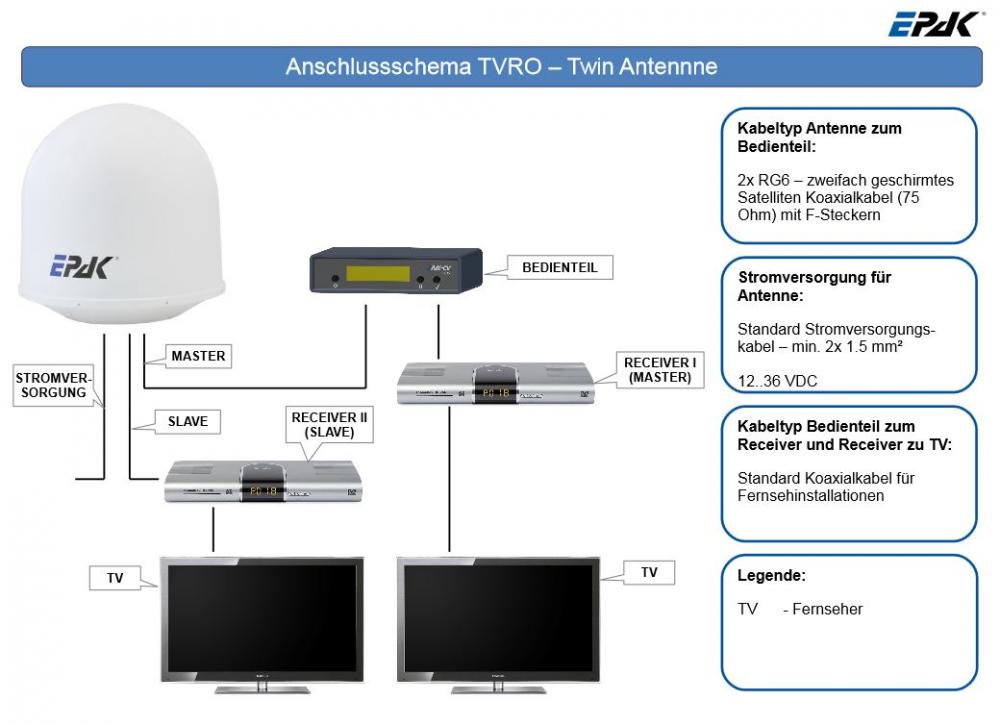

EPAK Anschlussschema Twin-LNB

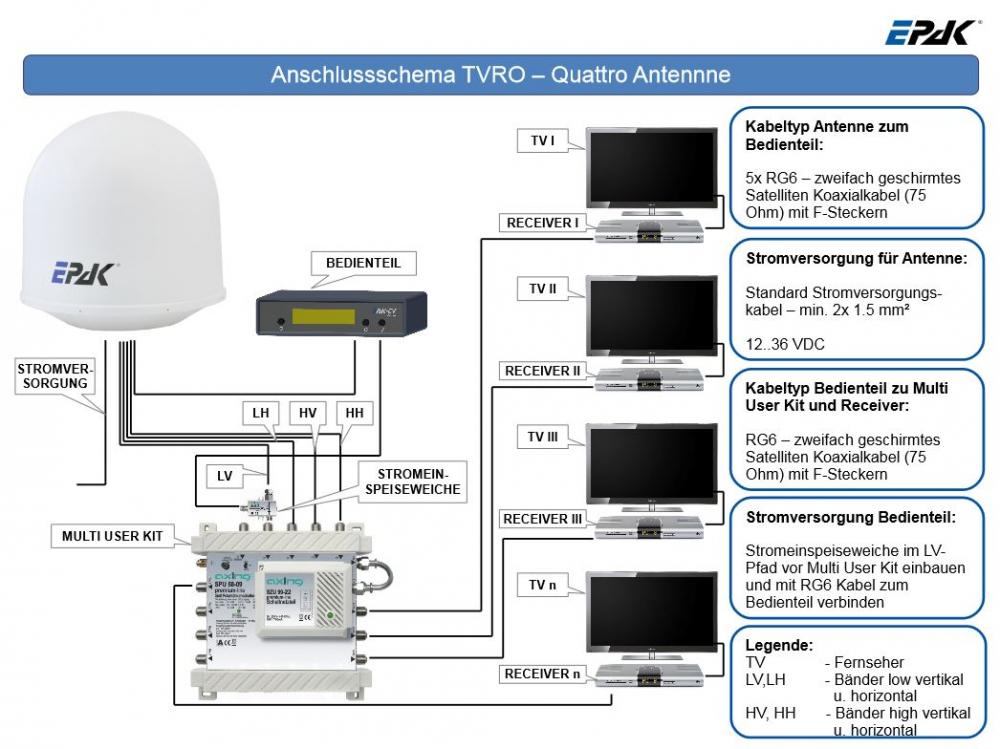

EPAK Anschlussschema Quattro-LNB
EPAK_products.pdf
EPAK Produktübersicht (pdf /deutsch-englisch)
(1.54 MiB) 507-mal heruntergeladen

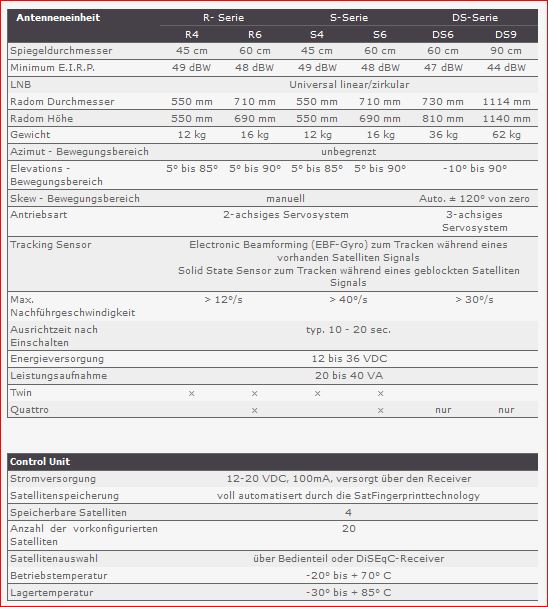

EPAK-Datenblatt TVRO Serie
Unterschiede auf einen Blick
EPAK - was wir machen ....


Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18480
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 353 Mal
Danksagung erhalten: 454 Mal
Kontaktdaten:

EPAK VSAT-Serie für Internet-Zugang/-Kommunikation/-Navigati

Ungelesener Beitragvon techno-com » 12. Februar 2014 08:59

EPAK VSAT-Serie für Internet-Zugang/-Kommunikation/-Navigation

EPAK VSAT DSi6 Ku SatCom Premium-Line - 60cm Satelliten Kommunikations-Antenne (KU-Band)
Shoplink

EPAK VSAT DSi9 Ku SatCom Premium-Line - 60cm Satelliten Kommunikations-Antenne (KU-Band)
Shoplink

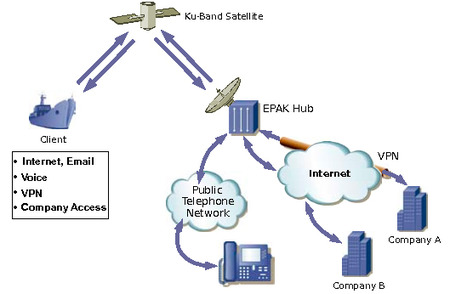

EPAK SatCom VSAT Kommunikation KU-Band Beispiel

Die weltweit kleinste 2-Wege-Satelliten-Kommunikations-Antenne im Ku-Band besitzt einen Antennendurchmesser von 60cm (DS6i) und garantiert Ihnen einen extrem schnellen Internetzugang von bis zu 2048 kBit/s Downlink- und 512 kBit/s Uplinkgeschwindigkeit. Die Antenne verfügt dabei zugleich über das gewohnt schnelle und präzise Trackingverhalten der EPAK-Antennen. Da die Anschaffungskosten sowie die monatlichen Gebühren für diese neue Antennengeneration nennenswert unter den marktüblichen Preisen liegen, wird erstmals ein wirklich kostengünstiger maritimer Internetservice realisierbar. Qualität, made in Germany!

VSAT Lösungen von EPAK® - Keine Kompromisse
Profitieren Sie von EPAK's langjähriger Erfahrung im Bereich der VSAT Kommunikationslösungen, besthehend aus Antenne und der Bereitstellung von Satellitenkapazität. Unter Verwendung der patentierten EBF-Gyro-Technologie, garantieren EPAK VSAT Systeme ein Höchstmaß an Netzwerkverfügbarkeit für Breitband-Services, gleichwohl unter welchen Bedingungen. Kombiniert mit EPAK's speziell auf kundenbedürfnisse anpassbarer Airtime, schafft dies ein Komplettlösung aus einer Hand, um jederzeit eine stabile Verbindung auf Ihr Schiff zu bringen.
Alle EPAK VSAT Antennen entsprechen der ETSI 302 340 Richtlinie und sind mit zahlreichen Modems kompatibel, wie STM, iDirect, Satnet, Hughes, Paradise Datacom, Romantis...

Auf den Punkt gebracht - EPAK® ist Ihre beste Wahl für eine qualitativ hochwertige maritime VSAT Kommunikationslösung.

EPAK_Handbuch-VSAT-SatCom-DSi6DSi9_englisch.pdf
EPAK Handbuch VSAT SatCom DSi6 + DSi9 (englisch)
(1.46 MiB) 212-mal heruntergeladen

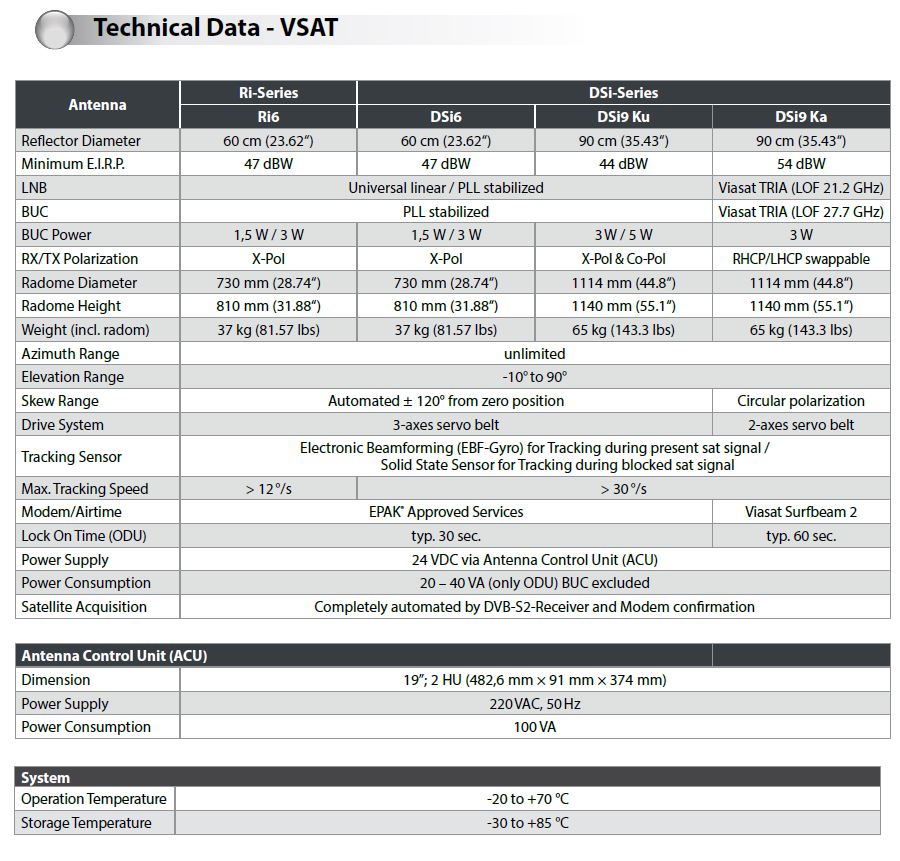

EPAK technische Daten VSAT-Serie

EPAK-Datenblatt VSAT-Serie


Was ist VSAT ?
http://www.youtube.com/watch?v=JsqgL2kXvXw http://www.youtube.com/watch?v=OHXiFFTUurw http://www.youtube.com/watch?v=QOlMgleeGXs http://www.youtube.com/watch?v=myFbsBkZR8A http://www.youtube.com/watch?v=2T9a5RMS7fk http://www.youtube.com/watch?v=f7_cvM10mU4 http://www.youtube.com/watch?v=PhIrUGe7g1Q http://www.youtube.com/watch?v=m7IQmn28J1c


Mehr Infos folgen / Daten werden dauerhaft ergänzt
Dateianhänge
EPAK_marine_Antenne_VSAT_DSi9-Serie_Ku-Band.pdf
EPAK marine Antenne VSAT DSi9-Serie für Ku-Band
(338.99 KiB) 227-mal heruntergeladen
EPAK_marine_Antenne_VSAT_DSi9-Serie_Ka-Band.pdf
EPAK marine Antenne VSAT DSi9-Serie für Ka-Band
(296.66 KiB) 305-mal heruntergeladen
EPAK_Satelliten_Kommunikations-Satantenne_SatCom_Premium-Line_DSi6_Ku_VSAT_technische-Daten.pdf
EPAK_Satelliten_Kommunikations-Satantenne_SatCom_Premium-Line_DSi6_Ku_VSAT_technische-Daten
(805.32 KiB) 249-mal heruntergeladen
EPAK_Satelliten_Kommunikations-Satantenne_SatCom_Premium-Line_DSi9_Ku_VSAT_technische-Daten.pdf
EPAK_Satelliten_Kommunikations-Satantenne_SatCom_Premium-Line_DSi9_Ku_VSAT_technische-Daten
(1.79 MiB) 235-mal heruntergeladen

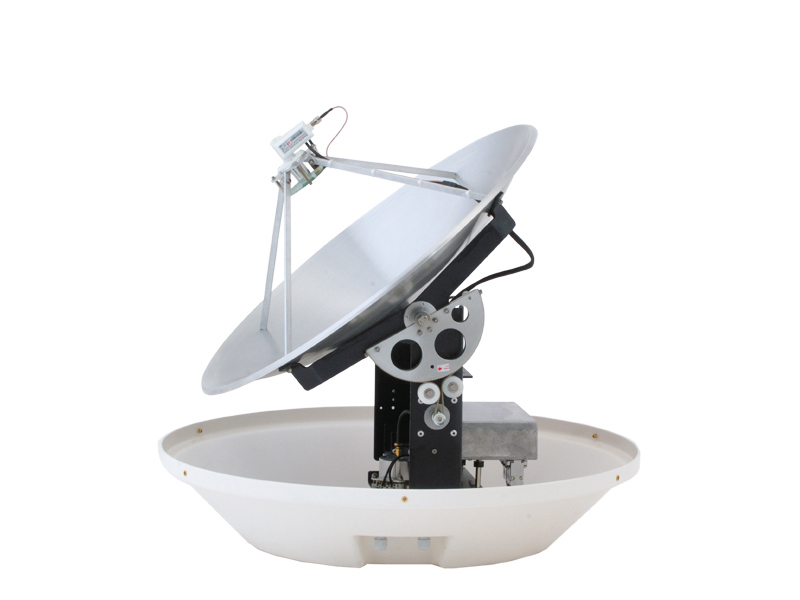

EPAK SatCom Premium Line DSi6 Ku maritime - 60cm VSAT Satelliten-Kommunikations-Antenne1.jpg
EPAK SatCom Premium Line DSi6 / DSi9 KU-Band maritime - 60/90cm VSAT Satelliten-Kommunikations-Antenne
EPAK SatCom Premium Line DSi6 Ku maritime - 60cm VSAT Satelliten-Kommunikations-Antenne2.jpg
EPAK SatCom Premium Line DSi6 / DSi9 KU-Band maritime - 60/90cm VSAT Satelliten-Kommunikations-Antenne

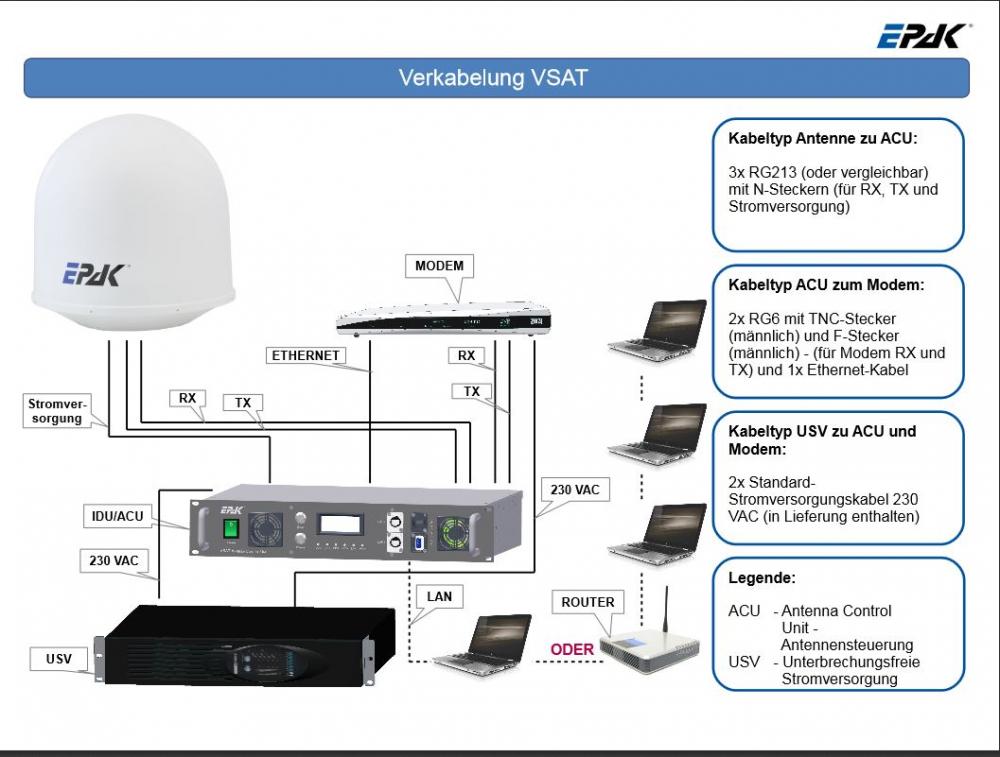

EPAK Anschlussschema VSAT / SatCom Antennen
