GT-Sat GT-S3SCR4 Unicable Quad LNB (4x Unicable + 3x Legacy)

Fragen zu Unicable EN50494-/JESS EN50607-Einkabel LNB´s (z.B. Inverto/Dur-Line/Kathrein/GT-Sat) oder zum Technisat DisiCon System.
Akt. können mit Unicable-LNBs max. 1 Satelliten + max. 5-7 Tuner versorgt werden. Für größere Anlagen muss daher auf Unicable-/JESS-Multischalter zurückgegriffen werden, diese werden hier im Forum in einer extra Rubrik "Fragen zu digitalen SAT- Einkabelsytstemen" weiter oben besprochen.
JESS-LNBs (dhello / dCSS) können mittlerweile bis 32 Tuner versorgen.
Benutzeravatar
techno-com
Site Admin
Beiträge: 18991
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 379 Mal
Danksagung erhalten: 470 Mal
Kontaktdaten:

GT-Sat GT-S3SCR4 Unicable Quad LNB (4x Unicable + 3x Legacy)

Ungelesener Beitragvon techno-com » 21. August 2014 11:18

GT-Sat GT-S3SCR4 Unicable Quad LNB (4x Unicable + 3x Legacy)
Shoplink

Kurzbeschreibung:

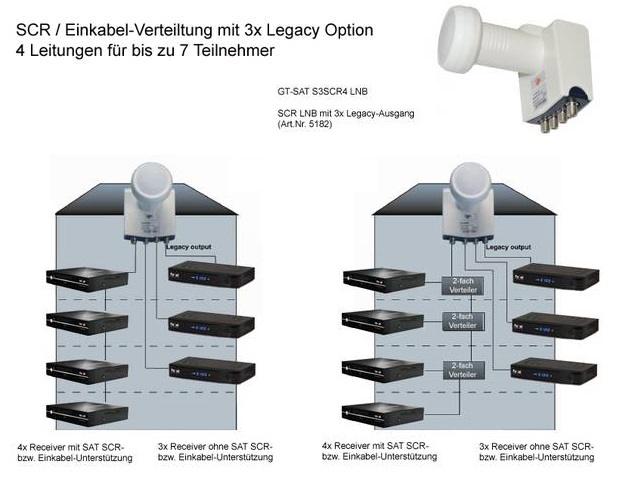

GT-Sat professionelles Einkabel-LNB Mod. GT-S3SCR4 für bis zu 7 Receiver (4 SCR-taugliche Receiver und 3 herkömmlichen Sat-Receiver über 3x Legacy-Ausgang)

Hauptmerkmale:
Mod. GT-S3SCR4
SCR (Satellite Channel Router) / Einkabel-/Unicable LNB nach EN50494
1x SCR Ausgang für bis zu 4 Receiver (SCR)
3x Legacy Ausgang (für Standard-Receiver die nicht unicable-tauglich sein müssen)
Rauschmaß: 0.2dB (typ.)
Verstärkung Legacy port: 57-65dB
Verstärkung SAT-SCR port: 58-67dB
Gain Flatness: +/- 0.5dB / 26MHz over temp.
Gain Variation: 6dB over temp.
Entkopplung: >20dB over temp.
SATCR control Firmware from ST (ST-Chipsatz)
Legacy control: DiSEqC 1.0
Image Rejection: >40dB over temp.
Temperatur Bereich: -40°C bis + 65°C
Stromaufnahme Legacy Port: 246mA (max.) (*1)
Stromaufnahme SAT-SCR Port: 326mA (max.) (*1)
LNB-Feed Durchmesser 40mm
Feedlänge: 42mm
HDTV & DVB-S2 kompatibel
ausziehbarer Wettschutz

(*1) - eigene Messung vom 20.8.14 Sat-Shop Heilbronn / dabei sind aber alle 4 Unicable-Umsetzungen aktiv das sich der Stromverbrauch unter den 4 aktiven Tunern aufteilt (bei nur einer aktiven Unicable-Umsetzung ist die Stromaufnahme z.B. nur 237mA)


Verwendete Unicable-Frequenzen und Unicable-IDs:
ID1 / IF-Channel 1 (SCR0): 1210 MHz
ID2 / IF-Channel 2 (SCR1): 1420 MHz
ID3 / IF-Channel 3 (SCR2): 1680 MHz
ID4 / IF-Channel 4 (SCR3): 2040 MHz
Dateianhänge
GT-Sat GT-S3SCR4
GT-Sat GT-S3SCR4
GT-SAT_SCR_LNB_3_Legacy_Info.pdf
GT-Sat GT-S3SCR4 (.pdf Datenblatt)
(443.62 KiB) 762-mal heruntergeladen
