Hallo und guten Tag,
ich muss meine 90cm Sat Schüssel (ca. 13kg mit LNB, Windlast mit 730Nm angegeben), wieder auf einem neu gedämmten Dach montieren.
Als geeignete Lösung bin ich auf den Dachsparrenhalter Herkules 60/900 gestoßen. Ich bin mir allerdings nicht sicher ob die Normalversion reicht oder die XXL Version erforderlich ist.
Vielleicht hat hier jemand einen Tipp für die Entscheidungsfindung oder gilt, viel hilft viel?
Danke für die Unterstützung,
VG Convert68
Herkules Dachsparrenhalter
-
techno-com
- Site Admin
- Beiträge: 22135
- Registriert: 17. November 2005 09:32
- Wohnort: 74076 Heilbronn
- Hat sich bedankt: 495 Mal
- Danksagung erhalten: 564 Mal
- Kontaktdaten:
Re: Herkules Dachsparrenhalter
Hallo und
Da reicht der Standard S48/900 vollkommen aus !
Quelle: Dachsparrenhalter HERKULES S48-90 (super stabil/komfortabel)
tag/HerkulesS48-900
tag/HerkulesS48-1300
Da reicht der Standard S48/900 vollkommen aus !
Quelle: Dachsparrenhalter HERKULES S48-90 (super stabil/komfortabel)
Mehr unter:techno-com hat geschrieben: ↑26. November 2010 15:33..
-Max. Windlast 1000 Nm (hält somit nahezu das Doppelte als vergleichbar aufgebaute Dachsparrenhalter)
tag/HerkulesS48-900
tag/HerkulesS48-1300
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......
Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.
Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).
Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.
Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......
Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.
Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).
Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.
Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Re: Herkules Dachsparrenhalter
Vielen Dank für die Rückmeldung.
Spricht denn etwas dagegen trotzdem den Herkules S60/900 Mast zu nehmen?
Ausserdem habe ich noch eine Frage zum Neigungswinkel.
Auf der Herstellerseite und im Hersteller-Prospekt steht einmal "Dachneigung 0-80° stufenlos". Dann gibt es beim Hersteller und in Ihrem Shop eine Angabe "Dachneigung 20-160° stufenlos". An welchem Wert kann ich mich orientieren?
Vielen Dank für die Rückmeldung
Convert68
Spricht denn etwas dagegen trotzdem den Herkules S60/900 Mast zu nehmen?
Ausserdem habe ich noch eine Frage zum Neigungswinkel.
Auf der Herstellerseite und im Hersteller-Prospekt steht einmal "Dachneigung 0-80° stufenlos". Dann gibt es beim Hersteller und in Ihrem Shop eine Angabe "Dachneigung 20-160° stufenlos". An welchem Wert kann ich mich orientieren?
Vielen Dank für die Rückmeldung
Convert68
Re: Herkules Dachsparrenhalter
Beide Werte sind richtig - irgendwie. Da eine Dachneigung mit 90° = senkrechte Wand oder größer unsinnig ist, kann mit dem zweiten Wert nicht die tatsächliche Dachneigung gemeint sein.Auf der Herstellerseite und im Hersteller-Prospekt steht einmal "Dachneigung 0-80° stufenlos". Dann gibt es beim Hersteller und in Ihrem Shop eine Angabe "Dachneigung 20-160° stufenlos". An welchem Wert kann ich mich orientieren?
Die 0-80° beschreiben daher die Neigung Deines Daches zur waagrechten, für die der Halter einsetzbar ist.
Mit 20-160° ist dagegen der Winkel beschrieben, den der Mast einnehmen kann, wenn der Halter selbst waagrecht auf dem Boden liegt.
-
techno-com
- Site Admin
- Beiträge: 22135
- Registriert: 17. November 2005 09:32
- Wohnort: 74076 Heilbronn
- Hat sich bedankt: 495 Mal
- Danksagung erhalten: 564 Mal
- Kontaktdaten:
Re: Herkules Dachsparrenhalter
Hallo zurück
Weiterhin auch das für diesen Durchmesser die weitaus bessere Mastkappe mit Kabeldurchführung (Dur-Line MaKa50) nicht tauglich ist, für diesen Sparrenhalter mit 60mm Durchmesser geht nur die alte Plastik-Version (Dur-Line Mastkappe mit Kabeldurchführung "Version 2 / groß").
Außerdem immer ein RIESEN Problem aktuell ist die Verfügbarkeit ... der S60/900 ist gerade mal wieder lieferbar, aber sicher wieder nicht lange ! Alles was aktuell "Metall" angeht ist eine Katastrope in der Verfügbarkeit.
Ja, wenn die Antenne nicht geeignet ist für diesen Mast-Durchmesser von 60mm (für viele Antennen, vor alllem Baumarkt-Teile, ist dieser Durchmesser zu dick).
Weiterhin auch das für diesen Durchmesser die weitaus bessere Mastkappe mit Kabeldurchführung (Dur-Line MaKa50) nicht tauglich ist, für diesen Sparrenhalter mit 60mm Durchmesser geht nur die alte Plastik-Version (Dur-Line Mastkappe mit Kabeldurchführung "Version 2 / groß").
Außerdem immer ein RIESEN Problem aktuell ist die Verfügbarkeit ... der S60/900 ist gerade mal wieder lieferbar, aber sicher wieder nicht lange ! Alles was aktuell "Metall" angeht ist eine Katastrope in der Verfügbarkeit.
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......
Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.
Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).
Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.
Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......
Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.
Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).
Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.
Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Re: Herkules Dachsparrenhalter
Danke für die vielen Informationen.
Baumarkt-Teile, niemals.
Es handelt sich um eine Kathrein CAS90, die war vorher auch an einem 60mm Mast montiert.
Und das mit der Mastkappe, muss ich mir mal ansehen.
Momentan habe ich aber noch ein anderes Problem.
Im Dachboden habe ich den Sparrenabstand mit ca. 91cm gemessen. Da der Dachstuhl aber verstärkt, aufgedoppelt und gedämmt wurde, muss ich erst das Dach von außen öffnen um den genauen Abstand zwischen der Konterlattung messen zu können. Bestelle ich den "kurzen" Halter mit max. 90cm Sparrenabstand ist er vielleicht zu kurz. Dann bleibt eh nur der S48/90B mit bis zu 120cm. Bestelle ich gleich den "langen" Halter und es sind weniger als 90cm, passt er vielleicht nicht dazwischen...
Und zusätzlich spielt das Wetter auch nicht mit
VG convert68
Baumarkt-Teile, niemals.
Es handelt sich um eine Kathrein CAS90, die war vorher auch an einem 60mm Mast montiert.
Und das mit der Mastkappe, muss ich mir mal ansehen.
Momentan habe ich aber noch ein anderes Problem.
Im Dachboden habe ich den Sparrenabstand mit ca. 91cm gemessen. Da der Dachstuhl aber verstärkt, aufgedoppelt und gedämmt wurde, muss ich erst das Dach von außen öffnen um den genauen Abstand zwischen der Konterlattung messen zu können. Bestelle ich den "kurzen" Halter mit max. 90cm Sparrenabstand ist er vielleicht zu kurz. Dann bleibt eh nur der S48/90B mit bis zu 120cm. Bestelle ich gleich den "langen" Halter und es sind weniger als 90cm, passt er vielleicht nicht dazwischen...
Und zusätzlich spielt das Wetter auch nicht mit
VG convert68
-
techno-com
- Site Admin
- Beiträge: 22135
- Registriert: 17. November 2005 09:32
- Wohnort: 74076 Heilbronn
- Hat sich bedankt: 495 Mal
- Danksagung erhalten: 564 Mal
- Kontaktdaten:
Re: Herkules Dachsparrenhalter

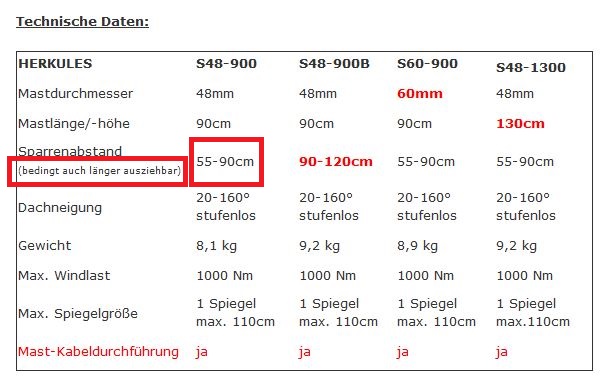

Das reicht auch mit dem S48/900 / S60/900 !
Hatten wir hier im Forum schon einmal, finde den Beitrag aber gerade nicht.
