Dachsparrenhalter HERKULES S48-90 (super stabil/komfortabel)

Ungelesener Beitragvon techno-com » 26. November 2010 15:33

DER NEUE !

Einer der besten Dachsparrenhalter auf dem Markt. Extrem stabiler Dachsparrenhalter in neuester patentierter Technik für ultraschnelle Montage und absoluten Halt des Standrohrs. Variabler Dachsparrenabstand 55 - 90 cm Abstand für Verschraubungen. Höhe 90/130/180 cm, Ø 48-60 mm mit Mastkappe (twl sogar mit Mast-Kabeldurchführung erhältlich).

https://www.youtube.com/watch?v=QIPJpOsQJpw

Lieferbar in 8 verschiedenen Ausführungen:
1. Herkules S48/90
Shoplink
Material: feuerverzinkter Stahl
Mastdurchmesser: 48mm
Mastlänge: 90cm
2. Herkules S48/90B (für überbreite Sparren von 90-120cm)
Shoplink
Material: feuerverzinkter Stahl
Mastdurchmesser: 48mm
Mastlänge: 90cm
3. Herkules E48/90
Shoplink
Material: Edelstahl (nur der Mast)
Mastdurchmesser: 48mm
Mastlänge: 90cm
4. Herkules S48/130 (z.B. für Montage auf der Nordseite des Daches falls die Südseite von Photovoltaik bereits belegt)
Shoplink
Material: feuerverzinkter Stahl
Mastdurchmesser: 48mm
Mastlänge: 130cm
5. Herkules S60/90 (für große Antennen wie z.B. die "Wavefrontier T90")
Shoplink
Material: feuerverzinkter Stahl
Mastdurchmesser: 60mm
Mastlänge: 90cm
6. S60/900XXL 90cm Mastlänge (für große Antennen wie z.B. die "Wavefrontier T90")
Shoplink
Material: feuerverzinkter Stahl
Mastdurchmesser: 60mm
Mastlänge: 90cm
7. S60/1800XXL 180cm Mastlänge (für mehrere Antennen, vor allem terrestrische Antennen mit an den Antennenmast bzw. LTE/Richtantennen)
Shoplink
Material: feuerverzinkter Stahl
Mastdurchmesser: 60mm
Mastlänge: 180cm
[u]8. Herkules D4 (für z.B. die "Wavefrontier T90" und auch extra große Antennen bis 130cm)

Shoplink
Material: feuerverzinkter Stahl
Mastdurchmesser: 60mm
Mastlänge: 90cm

Vormontiert bis auf 1 Schraube !
Extrem hohe Windlast !

Herkules - Einer der besten und stabilsten Dachsparrenhalter auf dem Markt.

Der Mast wird aus feuerverzinktem Stahl geliefert und bietet somit den besten Schutz gegen Wetter- und Umwelteinflüsse (Ausnahme der E48/90 bei dem der Antennenmast aus Edelstahl besteht)

Ihrer Sicherheit zuliebe. Gehen Sie keine Kompromisse ein und holen Sie sich das Beste.

-Dank neuester patentierter Technik weist dieser Dachsparrenhalter eine um 100% - 400% größere Anpressfläche auf als vergleichbare Halter. Dadurch wird die Reibungskraft drastisch erhöht. Zusätzlich greifen über 2000 gehärtete Zähne (geändert 2016 in spezielle "Längsrillen) in den Konus des Masten und sorgen so für einen unverrückbaren Halt, der auch bei Sturm seine Position nicht mehr verändert. Dennoch kann der Mast wieder gelöst und neu positioniert werden.
-Max. Windlast 1000 Nm (hält somit nahezu das Doppelte als vergleichbar aufgebaute Dachsparrenhalter)
-kann von außen ODER von innen an den Sparren befestigt werden
-keine Kältebrücken im Hausdach
-keine Verletzung der Dachhaut

-Sicherheit ist uns wichtig. Deshalb wird unser Halter mit Sicherheitsmutter ausgeliefert, die sich auch bei einer ständigen Belastung auf dem Dach nicht löst.
-Auf höchste Montagefreundlichkeit wurde bei dieser Entwicklung geachtet. Ultraschnelle kinderleichte Montage. Bis auf 1 Schraube ist dieser Halter komplett vormontiert.
-Dank Doppelschiebetechnik ist das Verschieben und Einjustieren des Masten auf die gewünschte Position noch einfacher geworden.
-Durch den vorgegebenen Winkel der 2 Konen wird eine maximale Anpresskraft erzeugt.
-Dank des schmalen Konus am Mast ist der Halter für alle auf dem Markt gelieferten Dacheindeckungen ideal geeignet.
-Der Mast ist feuerverzinkt bzw. aus Edelstahl (je nach Ausführung) und bietet somit den besten Schutz gegen Wetter und Umwelteinflüsse.
-Einzigartiges Preis/Leistungsverhältnis

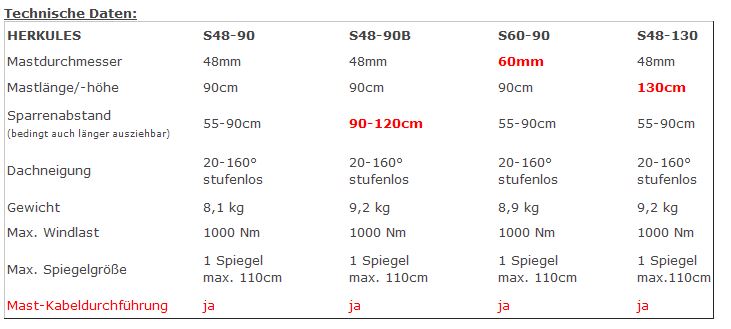

Technische Daten Dachsparrenhalter Herkules

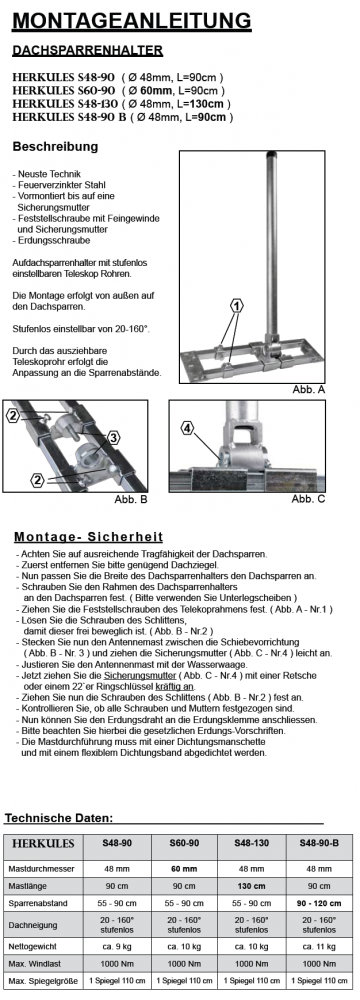

Montageanleitung Dachsparrenhalterung "Herkules" Stahl

(diese Montageanleitung ist weiter unten auch als .pdf zum Download hier verfügbar)


Hersteller: Dur-Line
Marke: Dachsparrenhalterung Herkules S48/900 - E48/90 - S48/1300 - S60/900 - S60/900 XL - E48/900B - S60/900XXL - S60/1800XXL - Herkules D4


Mast ist zu finden in unserem Shop HIER

Bitte beachten sie die DIN-Vorschriften für "Blitzschutz" und "Potentialausgleich" wie unter Erdung Satellitenanlage / Antennenmast + Potentialausgleich (und in vielen anderen Beiträgen hier im Forum erklärt, dazu am besten mal die Foren-Suchfunktion mit den oben genannten Begriffen verwenden !) erklärt.

Anleitung für Montage des Dachziegels mit Kabeldurchführung und der Gummimanschette und des Bütylkautschukbandes finden sie unter Montageanleitung für Dachziegel mit Mastdurchführung
Dateianhänge

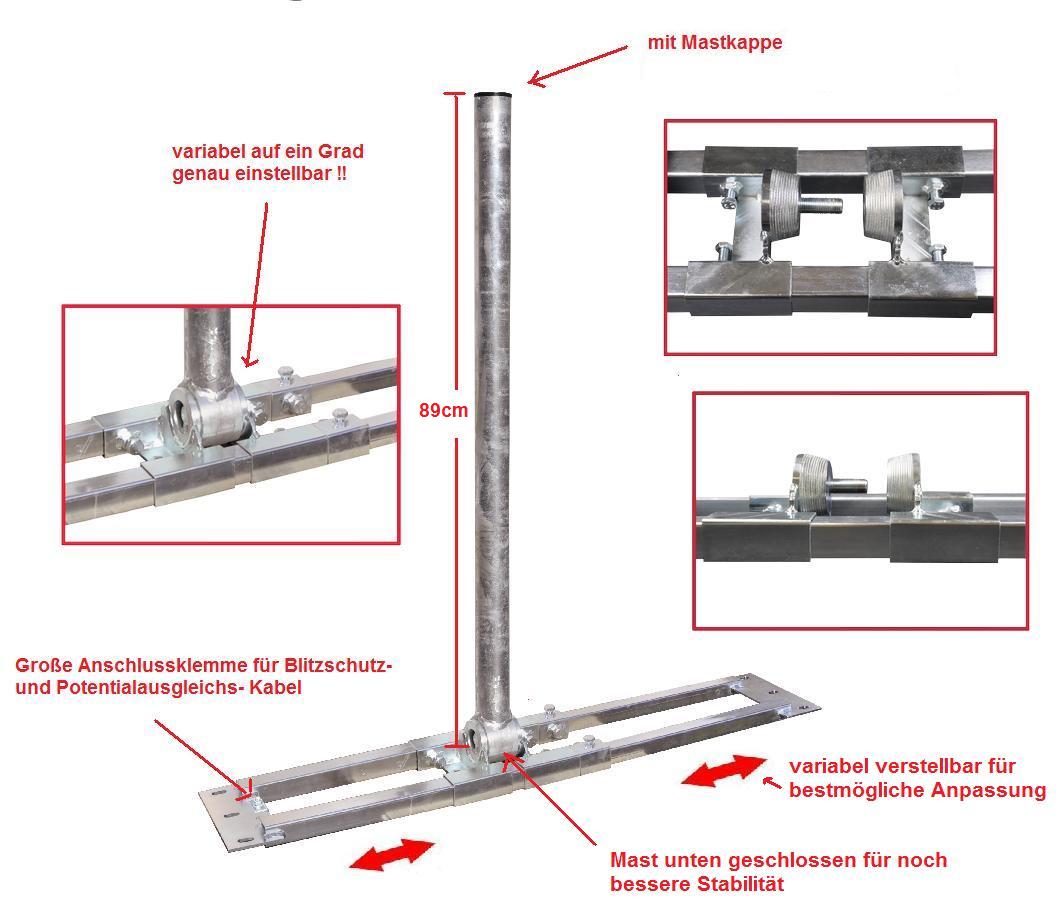

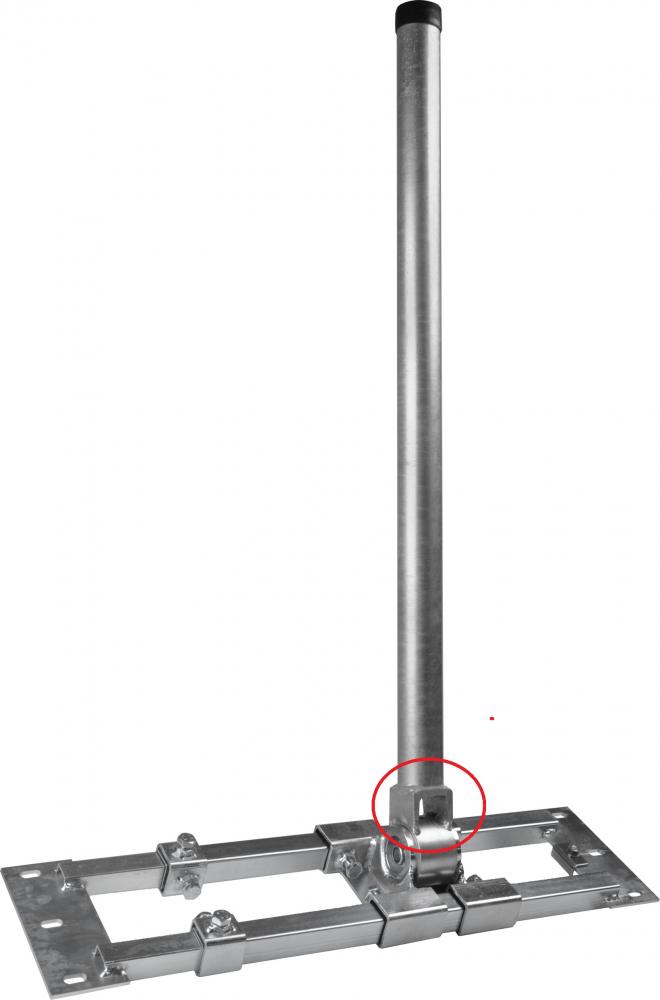

Dachsparrenhalterung "Herkules" S48/90-E48/90-S48/130-S60/90

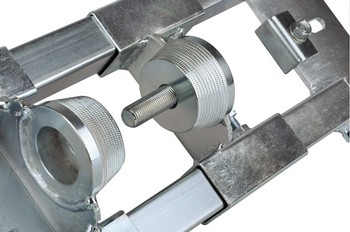

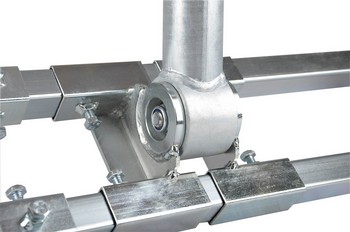

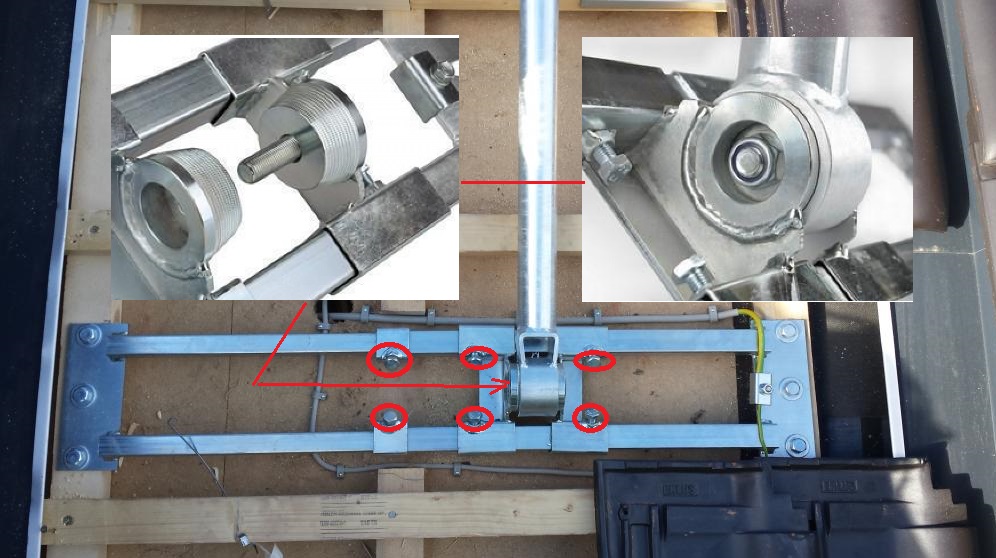

Dachsparrenhalterung Herkules Nahansicht
Ausführung "Edelstahl" ohne Kabeldurchführung (alle anderen haben hier eine Kabeldurchführung in der neuen Ausführung)

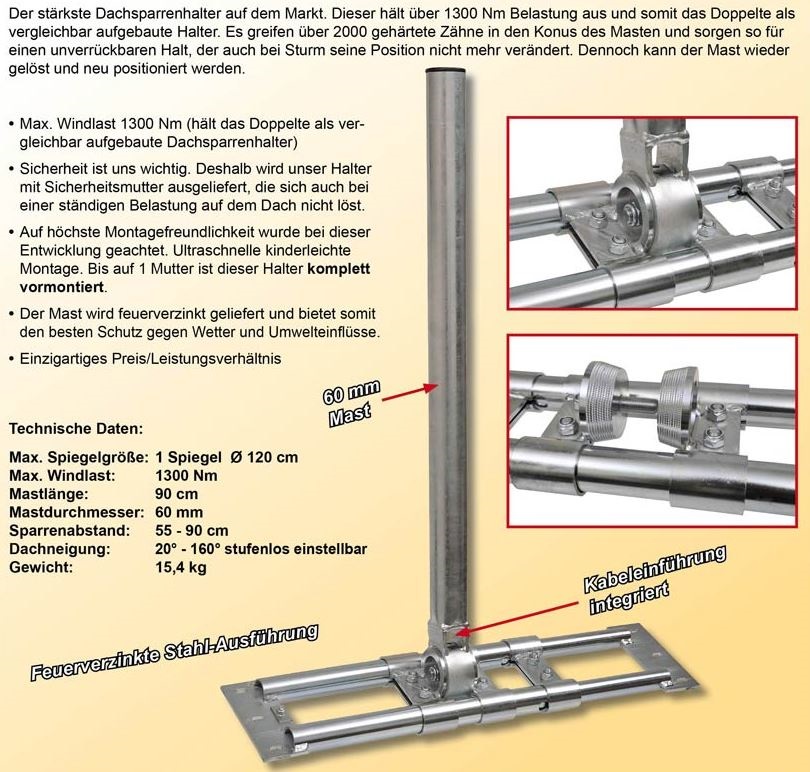

Dachsparrenhalter Herkules S60-900 XL Mastdurchmesser 60mm (wird hier im Beitrag technisch nicht beschrieben)

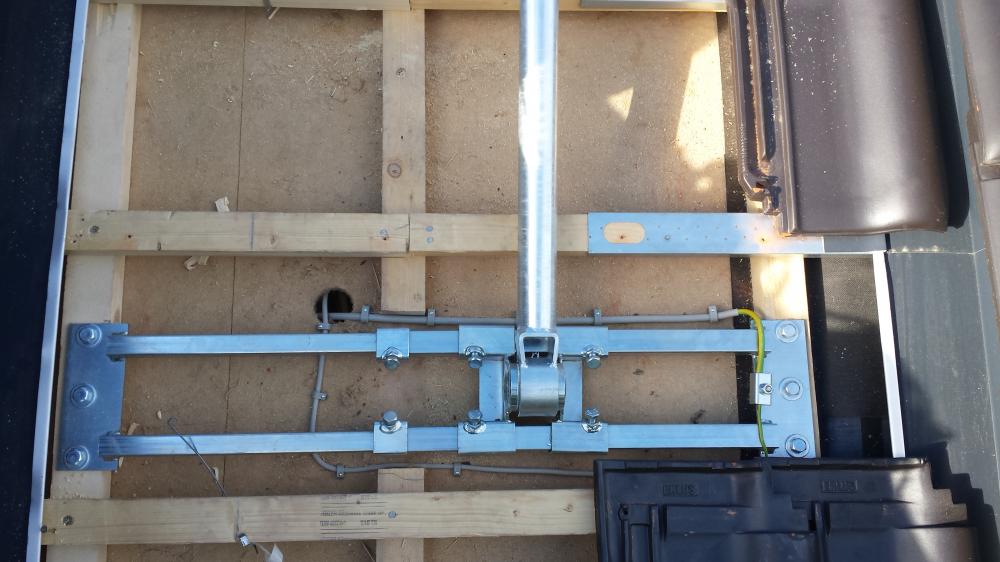

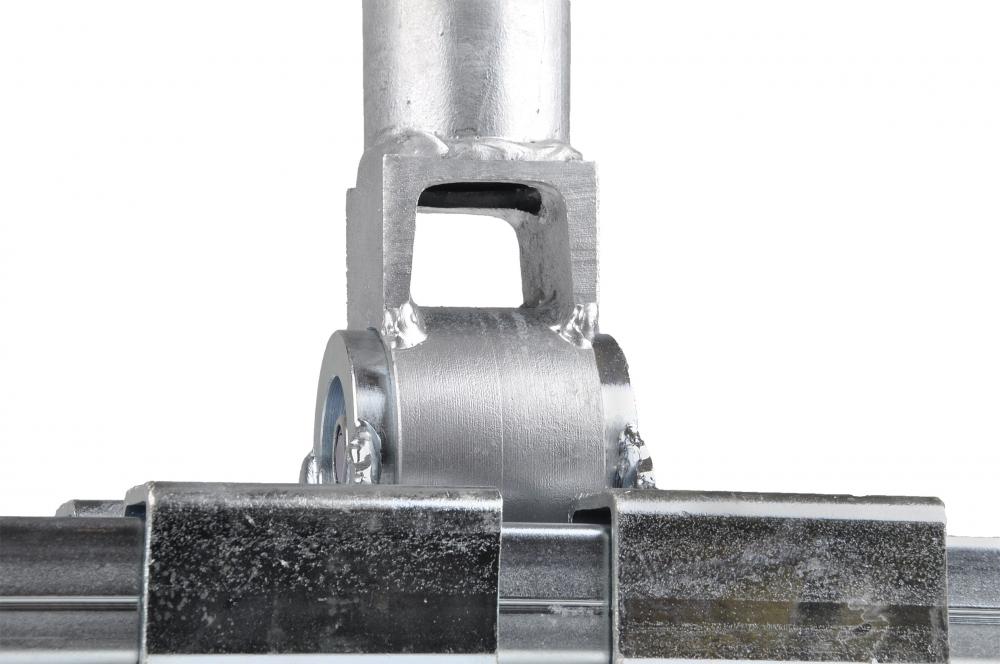

Dachsparrenhalter Herkules mit Kabeldurchführung durch den Mast (alle Ausführungen ausser "Edelstahl")
bei diesem Sparrenhalter (außer der Edelstahl-Ausführung) kann eine Mastkappe mit Kabeldurchführung montiert werden um die Kabel dadurch unter die Ziegel zu verlegen (durch den Mast innen durch)
Dachsparrenhalter Herkules mit Mastkabeldurchführung
MontageanleitungDachsparrenhalterungHerkulesStahl.pdf
Montageanleitung Dachsparrenhalterung "Herkules" Stahl (.pdf File)
(190.38 KiB) 659-mal heruntergeladen


Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18337
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 345 Mal
Danksagung erhalten: 451 Mal
Kontaktdaten:

Dachsparrenhalter HERKULES S48-90/S60-90 Kabeldurchführung

Ungelesener Beitragvon techno-com » 20. April 2012 11:54

Die Versionen Dachsparrenhalterung HERKULES S48/90 und S60/90 sind jetzt mit Kabeldurchführung durch den Antennenmast in der Auslieferung.

Damit kann man jetzt die Antennenkabel durch den Mast hindurch zur Antenne/zum LNB nach außen verlegen, dafür wird eine Mastkappe mit Kabeldurchführung benötigt.

Bilder siehe Anlage hier.

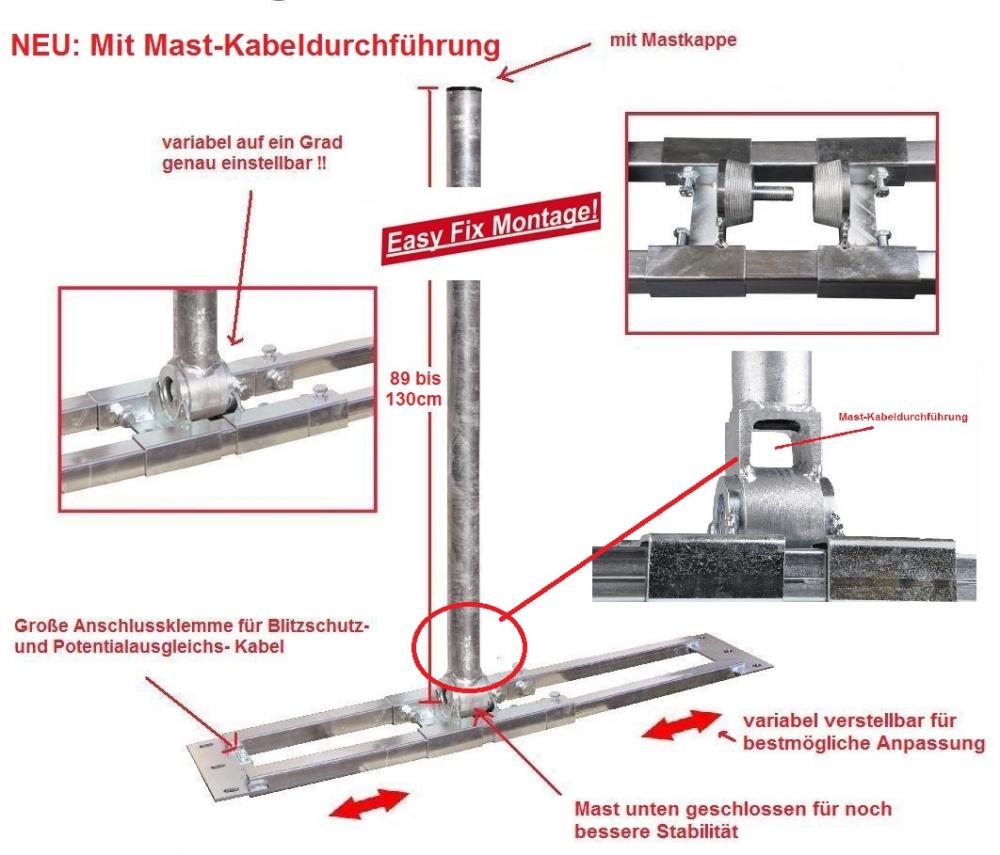

Dachsparrenhalterung HERKULES S48/90 + S60/90 mit Kabeldurchführung durch den Antennenmast
Dateianhänge
Dachsparrenhalterung HERKULES S48/90 + S60/90 mit Kabeldurchführung durch den Antennenmast

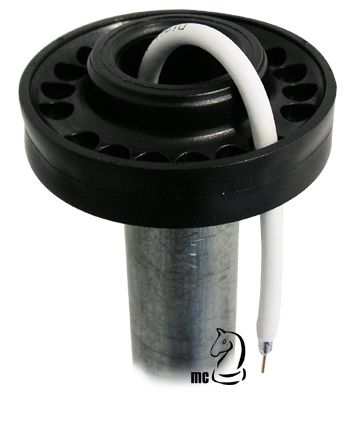

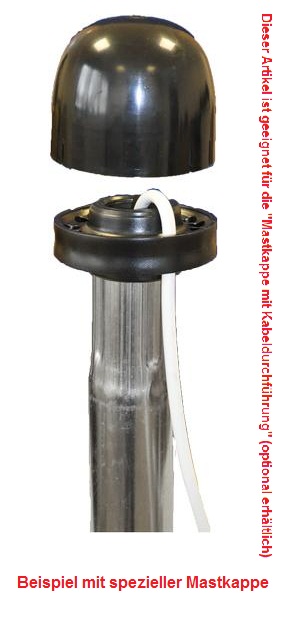

Mastkappe mit Kabeldurchführung
Mastkappe mit Kabeldurchführung
Mastkappe mit Kabeldurchführung
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18337
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 345 Mal
Danksagung erhalten: 451 Mal
Kontaktdaten:

Dachsparrenhalter HERKULES S48-130 mit Kabeldurchführung

Ungelesener Beitragvon techno-com » 27. Juli 2012 17:02

Ab sofort wird auch der Herkules S48/130 (Durchmesser 48mm, Mastlänge 130cm) mit der Kabeldurchführung ausgeliefert !
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18337
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 345 Mal
Danksagung erhalten: 451 Mal
Kontaktdaten:

Re: Dachsparrenhalter HERKULES S48-90 (super stabil/komforta

Ungelesener Beitragvon techno-com » 25. Februar 2014 16:59

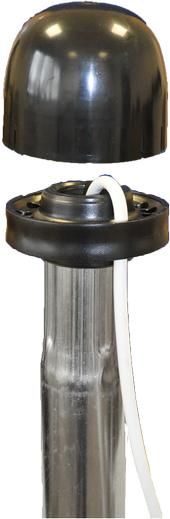

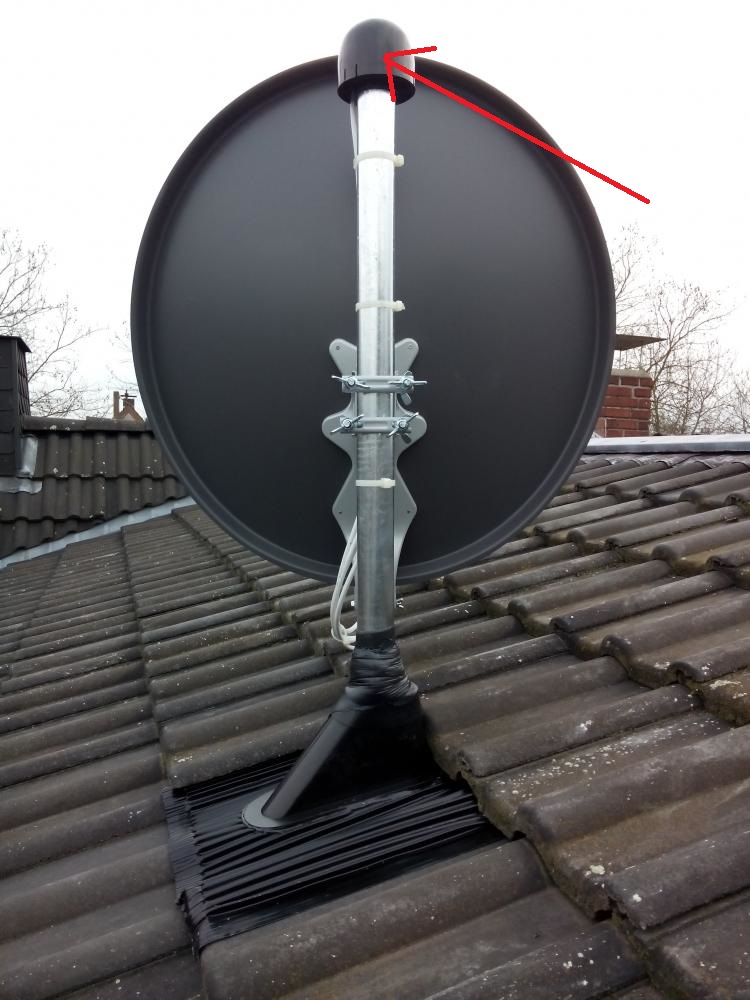

Hier noch ein Bild des Sparrenhalters mit der "Mastkappe mit Kabeldurchführung"
Dateianhänge
Mastkappe mit Kabeldurchführung
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18337
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 345 Mal
Danksagung erhalten: 451 Mal
Kontaktdaten:

Mastkappe mit Kabeldurchführung (Version 2)

Ungelesener Beitragvon techno-com » 1. April 2014 16:25

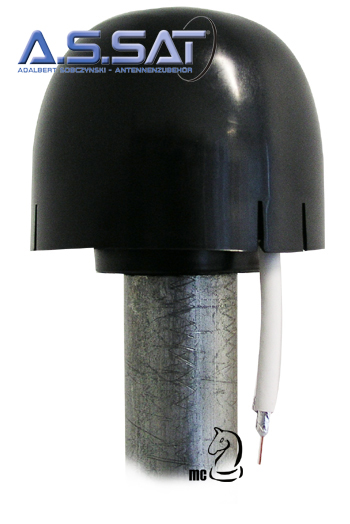

Mastkappe mit Kabeldurchführung (Version 2)
Shoplink

Jetzt auch in der neuen Variante lieferbar, mit seitlicher Kabeleinführung
Mastkappe mit Kabeleinführung_60mm Version2


Kabelclip optional dazu
Shoplink
Kabelclip für Antennenmast
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18337
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 345 Mal
Danksagung erhalten: 451 Mal
Kontaktdaten:

Dachsparrenhalter HERKULES D4 (super extra stabile Ausführun

Ungelesener Beitragvon techno-com » 20. November 2014 13:30

Dachsparrenhalter HERKULES D4 (super extra stabil für Satspiegel bis 130cm)
Shoplink

Vormontiert bis auf 1 Schraube !

Herkules - Der stärkste Dachsparrenhalterung auf dem Markt.

Ihrer Sicherheit zuliebe. Gehen Sie keine Kompromisse ein und holen Sie sich das Beste.
Der stärkste Dachsparrenhalter auf dem Markt.

Dieser Dachsparrenhalter ist für höchste Belastungen konzipiert.
8 Schrauben pressen 10 Zahn kombinationen gegen das Halterohr. Dadurch entsteht eine kraftschlüssige Verbindung. Diese reicht für Spiegel bis 130 cm Durchmesser.

Montage:
Dieser Halter wird mit 8 Schrauben befestigt. 4 Schrauben sind seitlich am Balken zu befestigen. Ist eine Dachisolierung vorhanden, muss diese zuerst entfernt und anschließend sauber verklebt werden.

- Für die Montage zwischen 2 Dachsparren
- Dachsparrenabstand 52-85 cm variabel
- Mast-Höhe 90 cm
- Mast-Ø : 60 mm mit Mastkappe
- Dachneigung 0 - 90° stufenlos
- TÜV Nord geprüft
- 8 passende Holzschrauben sind im Lieferumfang enthalten

Technische Daten:
Mastdurchmesser: 60 mm
Mastlänge: 90 cm
Material: Feuerverzinkter Stahl
geeigneter Sparrenabstand: 52 - 85 cm
geeignete Dachneigung: 0 - 90°
Gewicht Netto: 13 kg
Gewicht Brutto: 13,6 kg
max. Belastung: 160 kg bei 0,8 m
Max. Spiegelgröße: 1 Spiegel 130 cm
geeignete Rahmengröße der Sparren: 58 cm - 98 cm x 14,8 cm x 4 cm

Lieferumfang: Erdungsschraube + 8 x Befestigungsschraube + Mastkappe


Hersteller: Dur-Line
Typ: Herkules D4
EAN: 4260165022057
Dateianhänge
Dur-Line-Dachsparrenhalterung_D4_Anleitung_deutsch.pdf
Dur-Line D4 Dachsparrenhalterung Anleitung (deutsch)
(668.55 KiB) 541-mal heruntergeladen

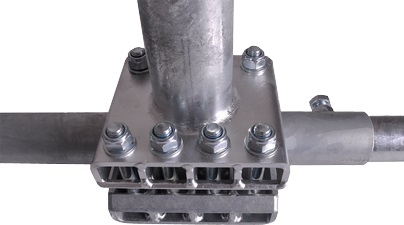

Dur-Line D4 Dachsparrenhalterung
Dur-Line D4 Dachsparrenhalterung
Dur-Line D4 Dachsparrenhalterung
Dur-Line D4 Dachsparrenhalterung
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18337
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 345 Mal
Danksagung erhalten: 451 Mal
Kontaktdaten:

Re: Dachsparrenhalter HERKULES S48-90 (super stabil/komforta

Ungelesener Beitragvon techno-com » 5. Mai 2015 11:35

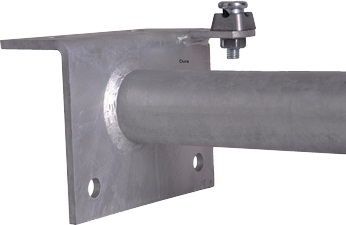

Hier noch ein paar Bilder zum Herkules Dachsparrenhalter :respekt:
Dateianhänge
Dur-Line_Herkules_Dachsparrenhalterung_S48-90_Montage_Dach_Lattung_Erdung_1
DurLine_Herkules_S48-90_Sparrenhalter_Montageschrauben_befestigen
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18337
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 345 Mal
Danksagung erhalten: 451 Mal
Kontaktdaten:

Mastkappe mit Kabeldurchführung Dur-Line MaKa 50 (Aluminium-Druckguss)

Ungelesener Beitragvon techno-com » 2. August 2016 15:57

Mastkappe mit Kabeldurchführung Dur-Line MaKa 50 (Aluminium-Druckguss)
Shoplink

DUR-line MaKa 50 ALU - Mastkappe

https://www.youtube.com/watch?v=5QBUgUEAyVI

Unverwüstliche Aluminium-Mastkappe für Antennen, Solar oder Stromeinführung. Hält ein Leben lang.

Mastkappe aus Aluminium - Hält ein Leben lang!

Unverwüstliche Aluminium-Mastkappe für Antennen-, Solar- oder Stromeinführung für die regendichte Einführung von Kabeln. Passt für alle Masten und Dachsparrenhalter mit einem Durchmesser von 48mm bis 52mm.

Highlights:
- unverwüstlicher Aluminium-Druckguss - TOP Qualität
- einfaches und schnelles Verlegen der Kabel dank Quick-Install Technik
- großer Biegeradius (Einhaltung der Mindestbiegeradien!)
- regendicht, auch bei Schrägregen und Sturm
- erspart eine weitere Öffnung im Dach
- z.B. für die Montage einer Satellitenschüssel oder Antenne
- für 4er Sat- oder Stromkabel (Quad-/Quattro-Koaxkabel) geeígnet

Produktmerkmale:
- Großer Einführungsradius schützt Ihre Kabel und gewährleistet die Einhaltung der Mindest-biegeradien für Koaxialkabel (Wichtig für störungsfreie Signalübertragung).
- Mastdurchmesser 48 - 52mm (geeignet für die meisten Dachsparrenhalter und Antennenmasten)
- Für bis zu 25 Kabel
- Außen für 8 Antennenkabel (bis ca. Ø7,5mm), mit "Quick-Install Technik"
- Mitte für 16 Antennenkabel (bis ca. Ø7,5mm)
- Innen 1 x bis Ø20mm (z.B. 4er Sat- oder Stromkabel)

Quick-Install Technik:
Die Quick-Install Technik erlaubt es Kabel einfach und effizient in den Masten einzuführen.
Dazu werden die Kabel einfach in die Kabelführung eingeclipst und müssen nicht umständlich und zeitraubend durch Löcher geschoben werden.

Lieferumfang:
- Mastkappe
- Gebrauchsanweisung


Hersteller: Dur-Line
Typ: MaKa 50
EAN: 4260165023245
Dateianhänge
Dur-line-maka-50-alu-Mastkappe
dur-line-maka-50-alu-mastkappe_12
dur-line-maka-50-alu-mastkappe_11
dur-line-maka-50-alu-mastkappe_8_2
dur-line-maka-50-alu-mastkappe_9
Dur-line-maka-50-alu-mastkappe_Anleitung
Dur-Line-Maka50_Mastkappe-mit-Kabeldurchfuehrung (1).JPG
Dur-Line-Maka50_Mastkappe-mit-Kabeldurchfuehrung (1)
Dur-Line-Maka50_Mastkappe-mit-Kabeldurchfuehrung (2).JPG
Dur-Line-Maka50_Mastkappe-mit-Kabeldurchfuehrung (2)
Dur-Line-Maka50_Mastkappe-mit-Kabeldurchfuehrung (3).JPG
Dur-Line-Maka50_Mastkappe-mit-Kabeldurchfuehrung (3)
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.





  • Ähnliche Themen
    Antworten
    Zugriffe
    Letzter Beitrag

Zurück zu „Montagematerial/ -arten“
