Johansson 9930 Power-Inserter (Steuersignal-Generator für Ebenen-Zuordnung VL-HL-VH-HH)

Ungelesener Beitragvon techno-com » 20. Juli 2018 12:03

Johansson 9930 Power-Inserter (Steuersignal-Generator für Ebenen-Zuordnung VL-HL-VH-HH)
Shoplink

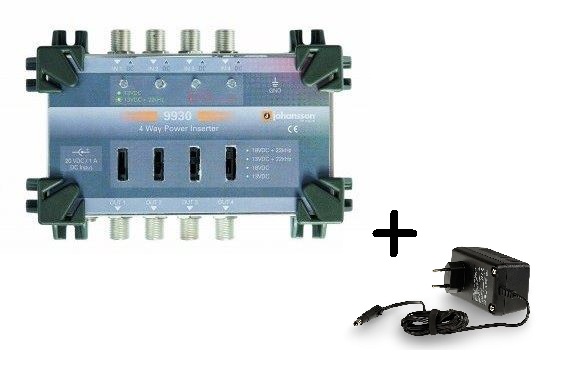

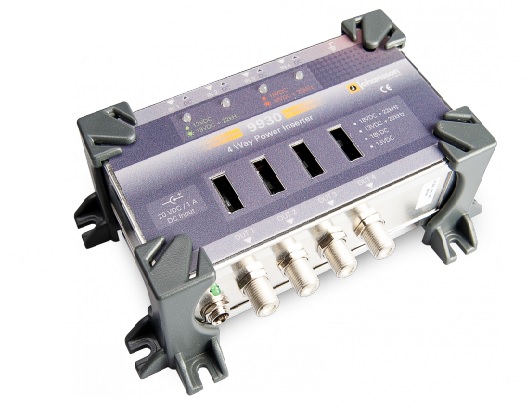

Der Johansson 9930 ist ein Satelliten-Power Inserter der verwendet werden kann um ein Universal-LNB (Single/Twin/Quad/Octo...) auf die gewünschte Ebenen einzeln umzuschalten.
Jeder der 4 Eingänge kann so konfiguriert werden das das gewünschten Steuersignale (13/18V + 0/22 kHz) zum LNB geliefert/gesendet wird um somit die Ebenen (VL/HL/VH/HH) einzeln wieder am Ausgang zur Verfügung zu stellen.
Das ausgewählte Steuersignal wird durch einen zweifarbigen LED angezeigt (unabhängige Satellitenband für jeden Eingang - mit Bi-Color-LED).

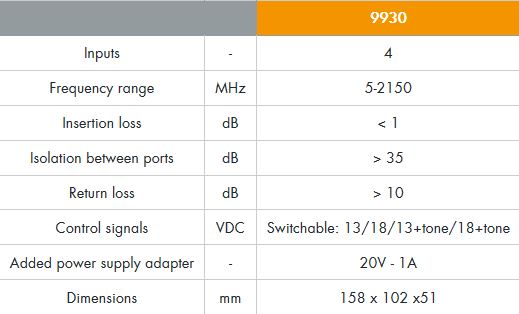

Technische Daten:
Eingänge: 4
Ausgänge: 4
Frequenzbereich: 5-2150 MHz
Durchgangsdämpfung: <1db
Isolation zwischen den Anschlüssen: >35db
Rückflussdämpfung >10db
Steuersignale: umschaltbar: 13/18/13 + Tone/18 Tone
Netzteil (incl. mit eurpäischem Anschlussstecker): 20V - 1A
Abmessungen:158 x 102 x51mm


Hersteller: Johansson/Unitron-Group
Typ: 9930
EAN: 2099300000016
Dateianhänge
Johansson_9830_Power-Inserter_Ebenen-Umschaltung5
Johansson_9830_Power-Inserter_Ebenen-Umschaltung4
Johansson_9830_Power-Inserter_Ebenen-Umschaltung3
Johansson_9830_Power-Inserter_Ebenen-Umschaltung1
Johansson_9830_Power-Inserter_technische-Daten
