Jultec JAO0501C1550 Glasfasersender (Koax-nach-Optik-Wandler, 1550nm)

Ungelesener Beitrag von techno-com »

Jultec JAO0501C1550 Glasfasersender (Koax-nach-Optik-Wandler, 1550nm)
Shoplink

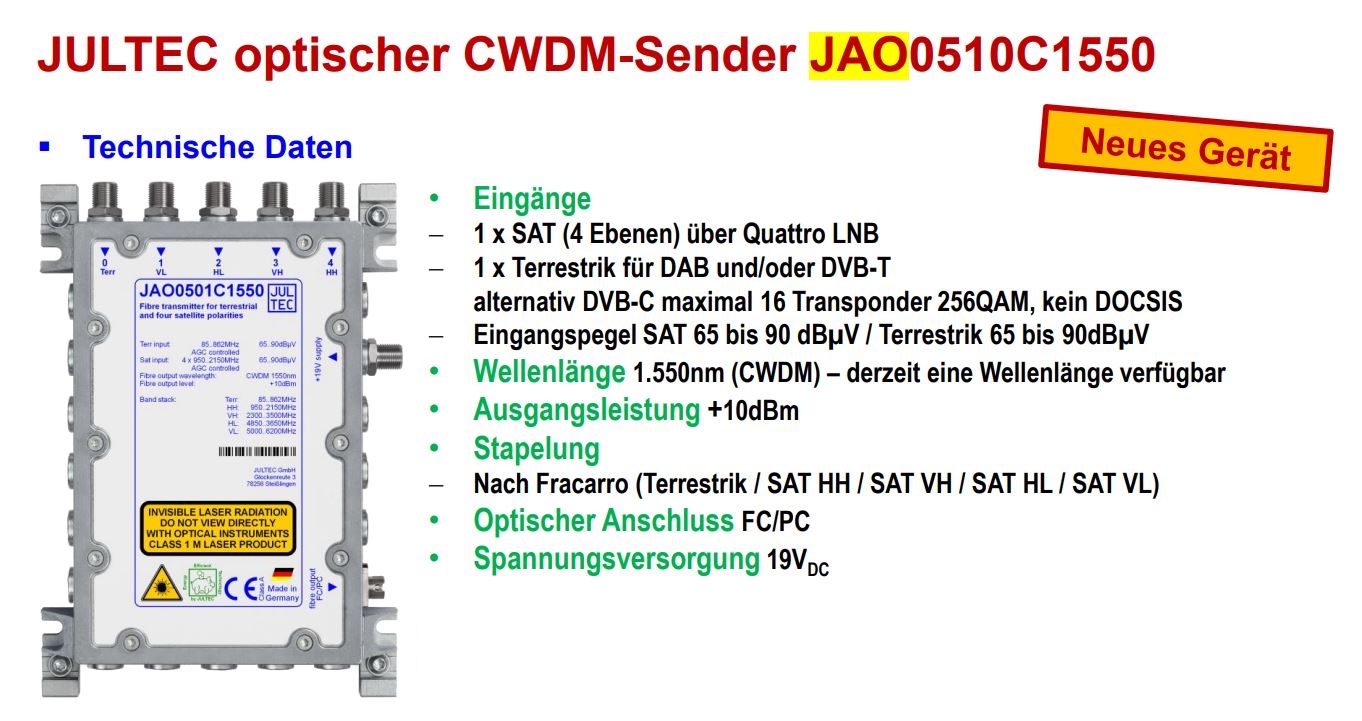

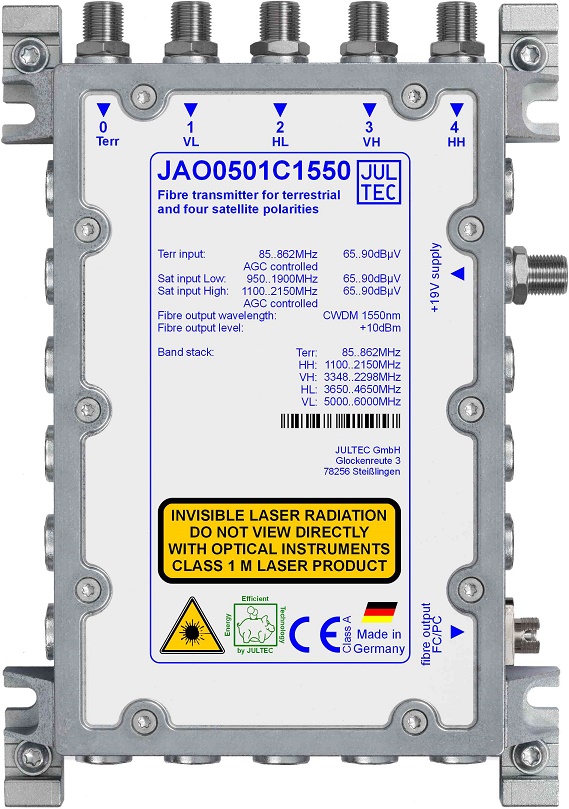

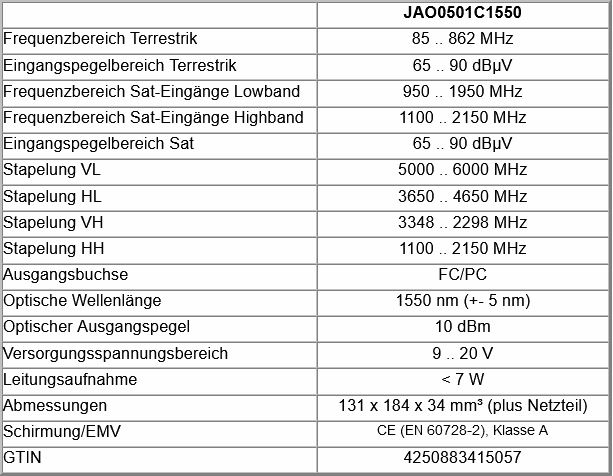

Der JAO0501C1550 ist ein Glasfasersender für Verteilung eines kompletten Satellitensystems plus Terrestrik für FTTH- und FTTB-Systeme.

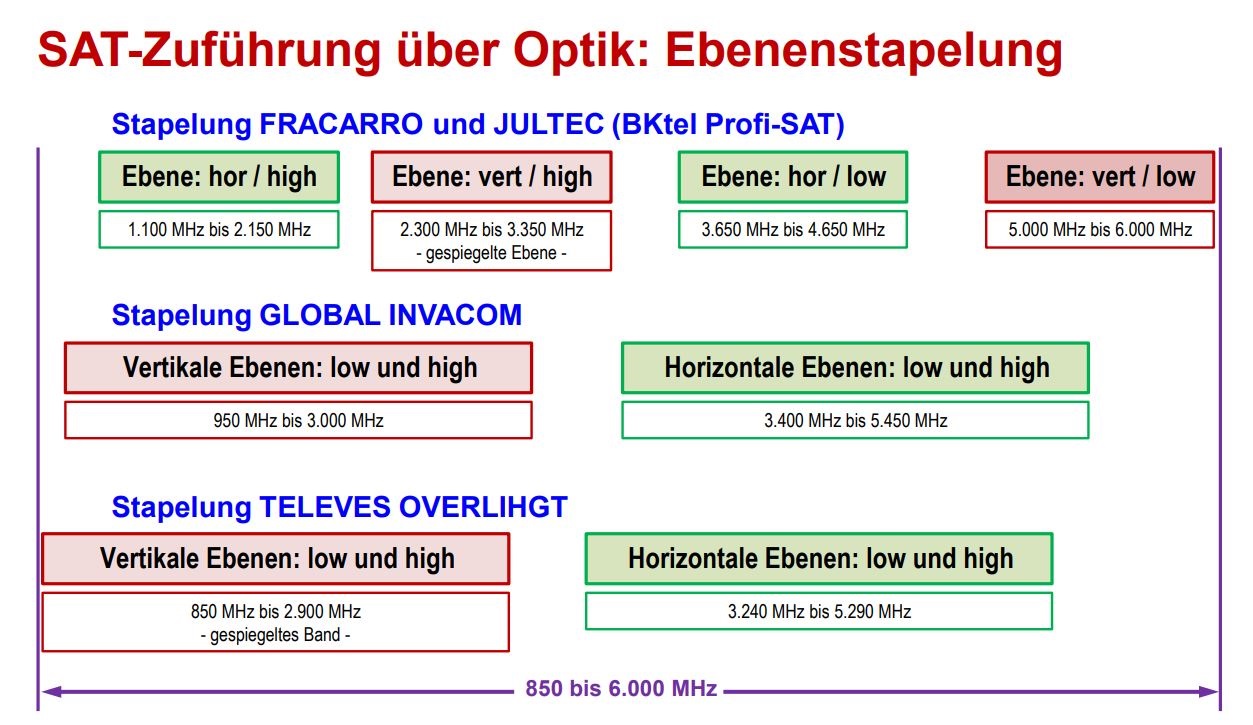

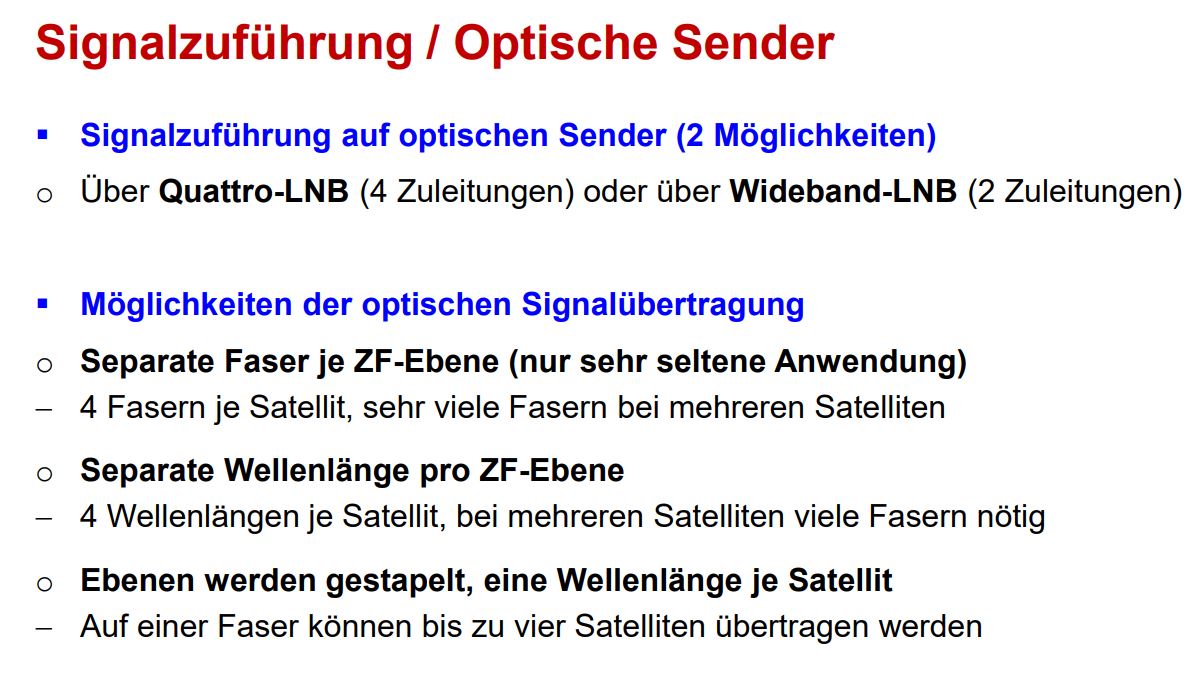

Das Satellitensignal wird von einem Quatro-LNB über die vier Sat-Eingänge auf die einzeln AGC-geregelten Eingänge gegeben. Die vier Signale werden frequenzmäßig nach dem FR-Stack gestapelt.

Der terrestrische Eingang deckt UKW/DAB/DVB-T2 ab. Durch den Frequenzbereich bis 862 MHz ist eine flexible Einspeisung z.B. von Hauskanälen oder zentral entschlüsselten Transpondern möglich. Alternativ können bis zu 16 Stück 256 QAM Kanäle eingespeist werden.

Ausgangsseitig steht ein + 10 dBm starkes Lichtsignal mit einer Wellenlänge von 1550 nm zur Verfügung. Der hohe Ausgangspegel ermöglicht es, bis zu 128 Endgeräte (z.B. Jultec JOS-Geräte) über eine passive Verteilung zu versorgen. Für größere Netze ist dank der Wellenlänge von 1550 nm der Einsatz eines EDFAs möglich, mit dem dann mehrere Tausend Anschlüsse realisiert werden können.

Der JAO0501C1550 hat trotz der hohen Leistungsfähigkeit einen Energiebedarf von unter 7 W (zuzüglich LNB) und wird mit dem Netzteil JNT19-2000 ausgeliefert.


Hersteller: Jultec
Typ: JAO0501C1550
EAN: 4250883415057
Dateianhänge
Jultec_JAO0501C1550_Manual_Anleitung.pdf
(431.08 KiB) 22-mal heruntergeladen

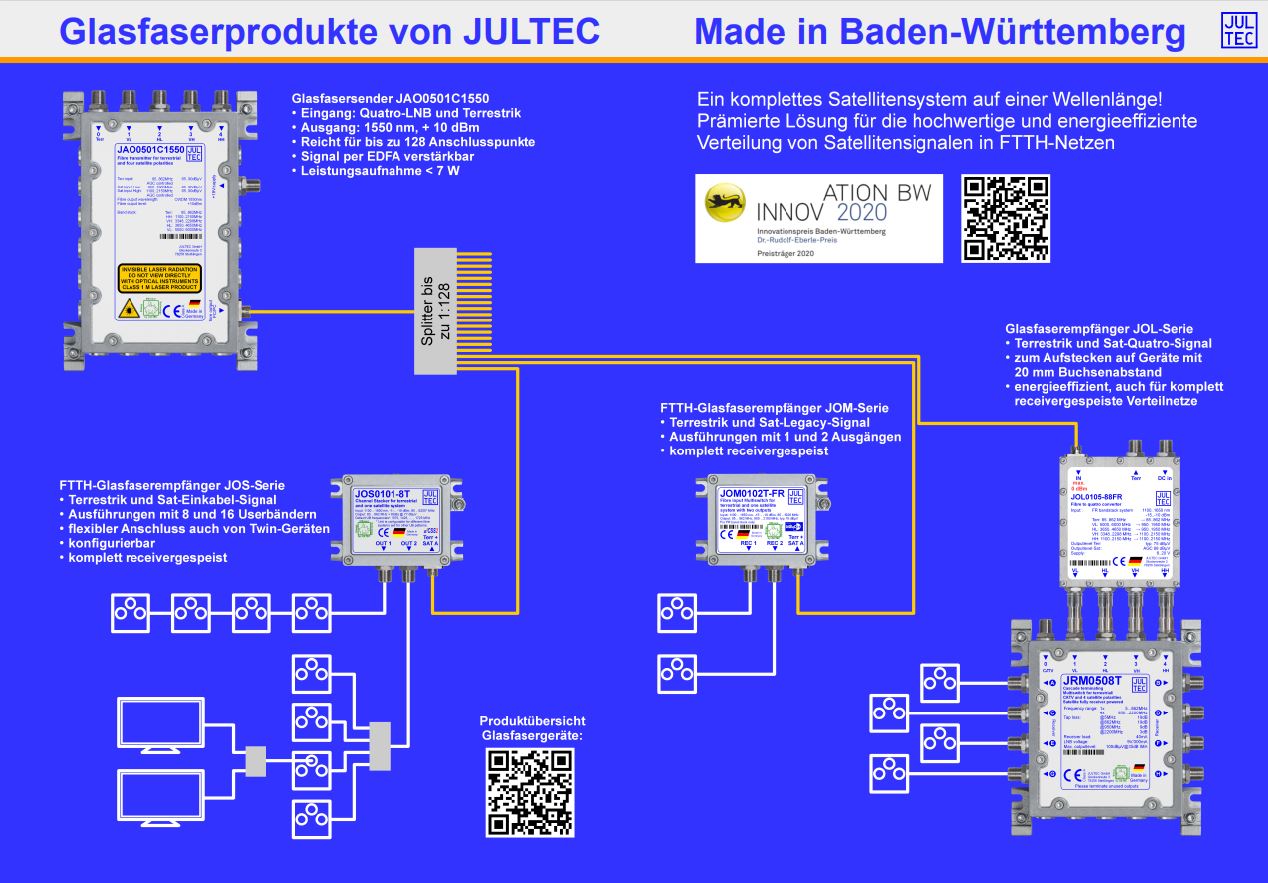

Jultec_Glasfaserprodukte_Uebersicht.pdf
(7.46 MiB) 16-mal heruntergeladen

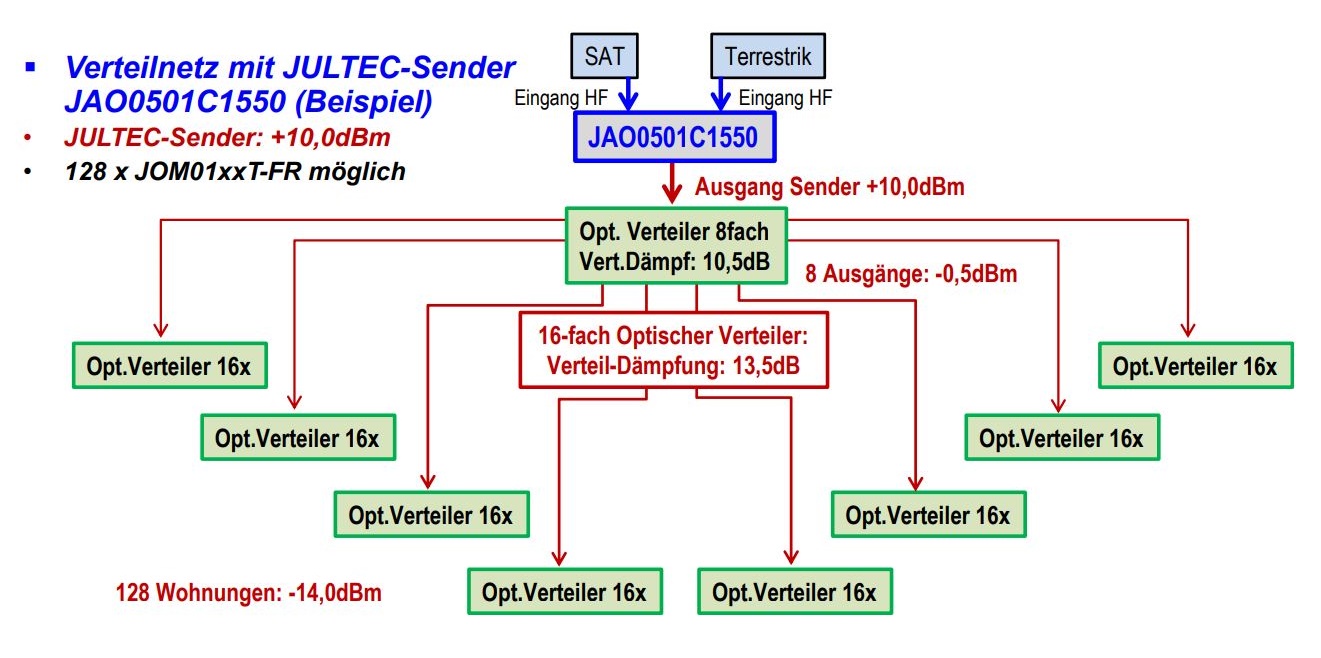

Anwendungsbeispiel
Anwendungsbeispiel
