Jultec JRS0504-4M/T - Receiver Powered Stacker (Unicable Multischalter)

Ungelesener Beitragvon techno-com » 3. Juni 2016 13:37

Jultec JRS0504-4M/T - Receiver Powered Stacker (Unicable Multischalter)
Shoplink

Bei den Geräten JRS0504-4M und JRS0504-4T handelt es sich um Einkabelmultischalter für komplett receivergespeiste Verteilnetzefür ein Satellitensystem (im Breitbandmodus zwei Sat-Systeme). Durch ein neues energieeffizientes Powermanagement-Konzept ist ein einzelner Receiver in der Lage, sowohl den Multischalter als auch das angeschlossene Quatro-LNB mit Energie zu versorgen. Dadurch ist am Multischalter kein Netzteil erforderlich und es treten keine Standby-Verluste auf (also absolut kein Stromverbrauch, wenn alle Empfangsgeräte ausgeschaltet sind).

An jedem der vier Ausgänge stehen je vier Userbänder für die Versorgung von Twin- oder Quad-Empfängern zur Verfügung. Alternativ kann ein herkömmlicher Satellitenempfänger (DVB-S/S2) mit 14V/18V/22kHz-Steuerung betrieben werden.(Legacy-/CSS-Kombifunktion).

Diese Einkabelumsetzer nutzen die a²CSS-Technologie und sind konfigurierbar, d.h. der Anwender kann verschiedene Parameter wie z.B. Userbandfrequenzen oder eine Breitbandzuführung konfigurieren. Detaillierte Informationen dazu sind auf einer Informationsseite zusammengefasst.

Der JRS0504-4M hat Stammleitungs-/ Kaskadenausgänge für die Sat-ZF, der JRS0504-4T ist komplett terminiert (als Einzel- oder Abschlussgerät). Der Strombedarf pro Receiver erhöht sich nicht durch Kaskadierung. Beide Gerätevarianten sind auch für die Verteilung von Kabelfernsehen inklusive DOCSIS 3 geeignet.

a²CSS-kompatibel!!
Diese Einkabelumsetzer nutzen die a²CSS-Technologie und sind konfigurierbar, d.h. der Anwender kann verschiedene Parameter wie z.B. Userbandfrequenzen oder eine Breitbandzuführung konfigurieren. Detaillierte Informationen dazu sind auf einer Informationsseite zusammengefasst.

Jultec JRS0504-4T JRS0504-4M technische Daten

* Die LNB-Stromaufnahme geht nur reduziert in die Receiver-Last ein da Spannungswandler eingesetzt werden


Hersteller: Jultec
Typ: JRS0504-4T / JRS0504-4M
EAN: 4250883420341 + 4250883420242
Dateianhänge

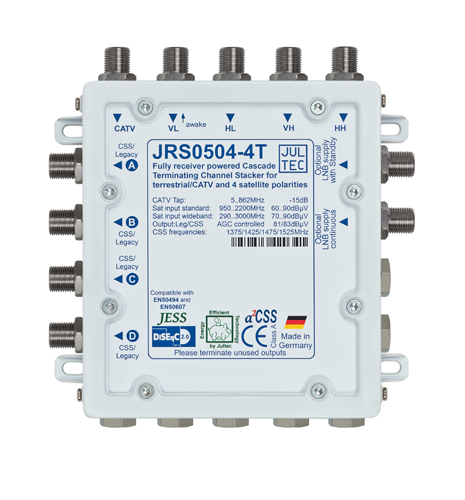

Jultec JRS0504-4T

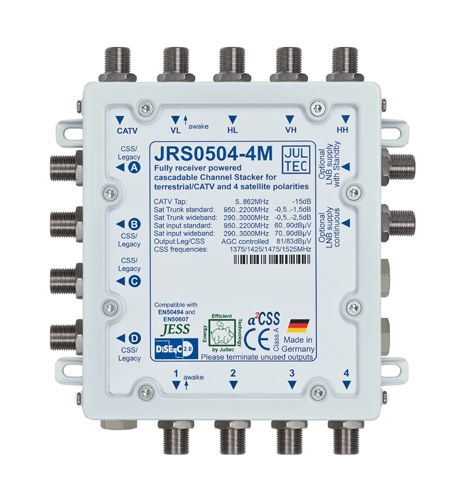

Jultec JRS0504-4M
Jultec a²CSS Logo

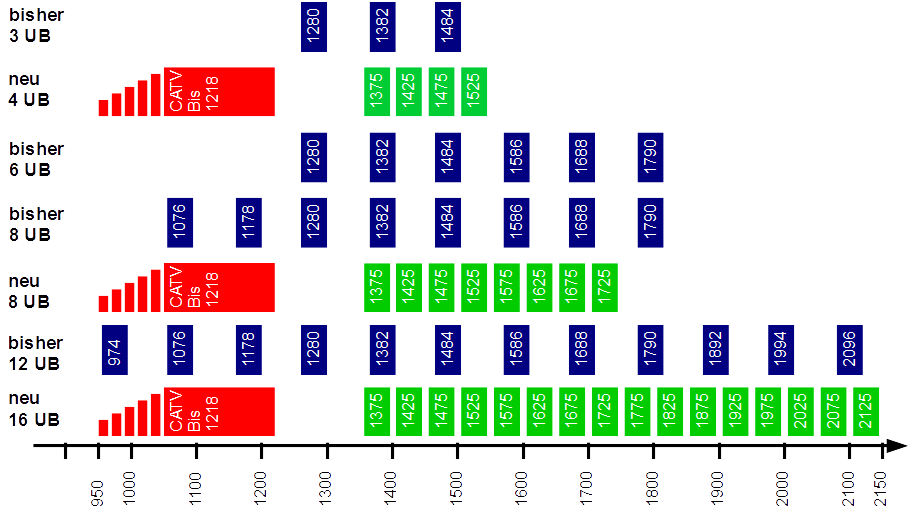

Jultec_UB-Pattern_Umsetzungen_Frequenzraster
Jultec_energiesparlogo_gruen


Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18235
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 337 Mal
Danksagung erhalten: 445 Mal
Kontaktdaten:

Re: Jultec JRS0504-4M/T - Receiver Powered Stacker (Unicable Multischalter)

Ungelesener Beitragvon techno-com » 6. Juli 2016 11:52

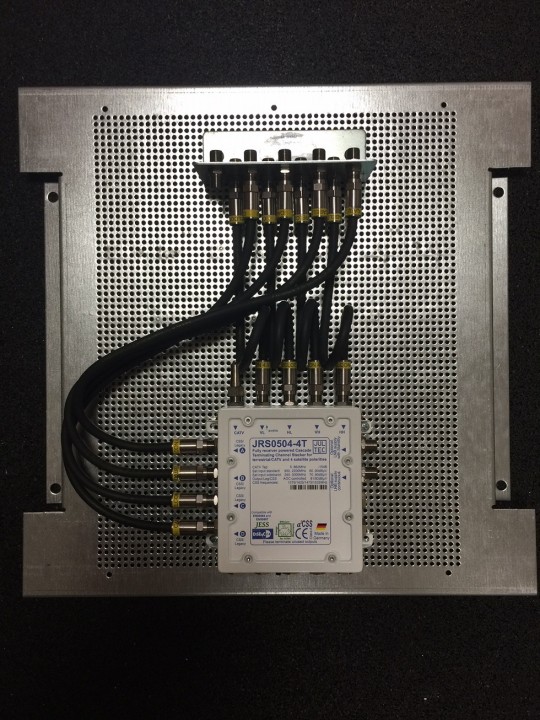

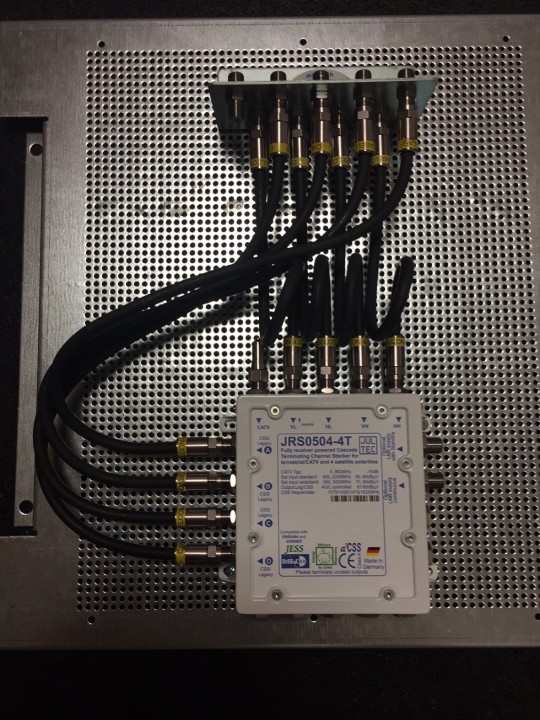

Hier noch 2 Bilder von einer Vormontage auf einer Lochblechplatte incl. Potenzialausgleich
Dateianhänge
JultecJRS0504-4T_Lochblechplatte_Potentialausgleich_Vormontage (1).JPG
JultecJRS0504-4T_Lochblechplatte_Potentialausgleich_Vormontage (1)
JultecJRS0504-4T_Lochblechplatte_Potentialausgleich_Vormontage (2).JPG
JultecJRS0504-4T_Lochblechplatte_Potentialausgleich_Vormontage (2)
