komplette Satanlage 1 Kabel

Daffy · Ungelesener Beitrag von **Daffy** » 15. Januar 2007 14:20

:D
Hallo,ich möchte eine Satanlage kaufen,Sie soll für 4 Teilnehmer sein.Die Schüssel soll im oberen Geschoss auf den Balkon installiert werden,dann sollte ein Anschluss zum Dachboden,danach in den unteren Bereich Küche +Wohnzimmer,Schlafzimmer befindet sich in dem gleichen Geschoss ,wo die Schüssel installiert ist.Nun möchte ich nicht 4 Löcher vom Balkon bohren,sondern wollte diese 1 Kabeltechnik verwenden.Leider habe ich keine Erfahrung in der Sache,und wollte nachfragen,was ich alles benötige.Ich würde auch gerne meine Stereoanlage an das Antennensystem anschliessen.
Danke im voraus

techno-com

Vorab habe ich dies Anfrage mal in die richtige Kategorie verschoben (SAT-Einkabelsysteme), man kann sie aber trotzdem auch noch in der Kategorie finden in der sie diese eingestellt hatten.

Zu ihrer Anfrage:
Das ist eigentlich ganz einfach möglich mit dem "Inverto Unicable Quad LNB". Dafür benötigt man einfach nur eine Antenne (da empfehle ich ihnen eine 88cm Antenne von Triax in Aluminium, das rostet ihnen nicht in ein paar Jahren einfach weg !!). Dazu dann das o.g. LNB.

Vom LNB weg geht man dann zum ersten Anschluss, montiert dort eine normale "3-Loch Sat-Durchgangsdose" an welche man den ersten Receiver anschliest und von der Dose aus zur nächsten Dose weitergeht. Das gleiche Spiel dann bis zur letzten Dose die dann eine "3-Loch Sat-Enddose" sein muss.

Wichtig ist das diese "Unicable-LNB´s" nur mit speziellen digitalen Receivern zusammenarbeiten die man dann natürlich auch nutzen muss. Diese wären:

-alle Geräte von INVERTO (wobei der IDL-7000m ein Twin-Receiver mit Festplatte ist auf welchem man dann auch aufnehmen kann.. auch ein Programm anschauen während man am gleichen Platz ein Programm auf Festplatte aufzeichnen kann).
-alle Geräte von LEMON (für den Lemon 070 gilt gleiches wie zuvor für den Inverto IDL-7000m)
-alle Geräte von RADIX die entsprechend mit "Unicable-tauglich" beschrieben sind- hier empfehle ich den "RADIX DT-X7 CI".

Für die Antennemontage dann noch eine Wandhalterung. Kabel und Stecker für die Verkabelung und fertig. Zum ausrichten der Antenne ggf. noch einen "Satfinder".

Daffy · Ungelesener Beitrag von **Daffy** » 15. Januar 2007 17:45

:D
Hallo ,danke für die schnelle Antwort,was würde mich das denn so kosten?Ich habe einen Satreceiver von Humax zwecks Prfemiere,würde der auch laufen?

techno-com

Nein, Humax hat noch keine Software für "Unicable". Der würde also an dieser Anlage nicht laufen.

Wenn sie Premiere mit diesem System nutzen möchten dann benötigen sie eine "Unicable-tauglichen" Receiver mit CI-Slot (Inverto IDL-7000m, Lemon 070 PVR, LEMON 042 CI oder den RADIX DT-X7 CI und dazu dann ein "Alphacrpyt light" Modul für Aufnahme der Premierekarte (also das Modul wo man die Karte einlegt).

Daffy · Ungelesener Beitrag von **Daffy** » 15. Januar 2007 18:08

:D
Hallo,würde der Receiver auch gehen?Ich habe einen Festplattenrecorder von Phillips,und würde Ihn gerne wieder mit anschliessen,deswegen bräuchte ich einen Twin receiver +Premieretauglich.Sorry wenn die Fragen nervig sind,aber ich bin,was Sat betrifft blutiger Anfänger
Danke

Daffy · Ungelesener Beitrag von **Daffy** » 15. Januar 2007 18:15

sorry,hier der receiver RADIX DSR-9900 Twin CI

techno-com

Aaaahhhhh, jemand mit Geschmack.

Und gleich die richtige Wahl getroffen !!

Dieser ist "Unicable-tauglich", Daten wie man ihn dazu einstellt finden sie unter http://www.radix-sat.de/content/downloa ... eitung.pdf

Daffy · Ungelesener Beitrag von **Daffy** » 21. Januar 2007 00:42

:D
Hallo,habe noch eine Frage,wenn ich 4 Receiver anschliessen möchte,und einen Twinreceiver den Radix 9900 habe,kann ich dann an das Einkabelsystem noch 3 weitere bReceiver anschliessen,oder zählt der Twinreceiver für 2.Wenn ja,welche Lösung gibt es dann da???

techno-com

Es gilt immer das ein Gerät pro "Tuner" gerechnet wird, also ein "Twin-Receiver" dann klar als 2 Geräte !!

Sie können aber 5 oder auch mehr Geräte anschliesen, dann aber nicht alle GLEICHZEITIG betreiben. Es dürften immer nur 4 Tuner aktiv sein !

Daffy · Ungelesener Beitrag von **Daffy** » 29. Januar 2007 17:24

Hallo,erstmal möchte ich mich für die schnellen Antworten bedanken.Ich habe noch 2 Fragen,dann werde ich die Sachen bestellen.Wenn ich bei dem Radix 9900 Twin ein Alphacrypt light benutze,soll es ja mit Premiere klappen.Wenn ich dann bei Premiere anrufe für eine Satkarte,dann benötigen Sie von dem Receiver die spezielle Gerätenr.!Hat der Radix 9900 die benötigte Nr.?Bei Bestellung der Schüssel,ist der Wandhalter dabei?
Danke

techno-com

NEIN, diese Nummer haben nur "von Premiere zugelassene" Receiver.

Da gibt es aber bestimmt auch andere Wege (Nachbar mit Gerät usw.).

Die Wandhalterung ist bei einer Antenne nie dabei. Das geht nicht da es sehr viele Halterungen gibt und man nicht wissen kann was ein Kunde immer für eine haben möchte, das wären dann ja duzende von Paketen. Darum geht die immer extra. Dabei ist nur die "Masthalterung" für die Befestigung an einem Mast.

Daffy · Ungelesener Beitrag von **Daffy** » 30. Januar 2007 13:37

Hallo ,wollte gerdw bestellen,habe aber wieder eine Frage zwecks Koaxialkabel,benötige ich 90db,oder 120?
Danke

techno-com

Das liegt daran was sie wünschen !!!

Das 120db- Kabel ist natürlich viel besser da es bessere Dämpfungswerte hat und eine viel bessere Abschirmung.

Bei diesem Kabel aber daran denken das dafür die F-Stecker 7.5mm (nicht die 7.0mm) benötigt werden !

Daffy · Ungelesener Beitrag von **Daffy** » 12. Februar 2007 16:58

Hallo,reicht dieser Verstärker aus SAT- Verstärker AMP 2500 SAT (Inline Verstärker)

techno-com

Für Unicable- Anlagen würde ich den grossen SAT- Verstärker nehmen. Vor allem gibt es Einkabelsysteme die KEINE Spannung von den Receivern nach oben durchlassen, bei diesen ist dann auch keine Spannungsversorgung für den Inline- Verstärker da.

Daffy · Ungelesener Beitrag von **Daffy** » 12. Februar 2007 17:25

Hallo,brauche ich dann für jeden Receiver ein Verstärker?

techno-com

Nein, nur dort wo lange Kabelwege sind. Testen sie es doch erst mal ohne Verstärker, später kann man diesen immer noch nachrüsten.

Daffy · Ungelesener Beitrag von **Daffy** » 12. Februar 2007 17:36

:D So,habe nun endlich bei Ihnen bestellt,schönen dank für die Hilfe

techno-com

Habe ihre Bestellung soeben auch schon gesehen. Auch habe ich versucht sie eben unter ihrer angegebenen Telefonnummer zu erreichen da doch etwas falsch war (Antennendosen haben sie MIT DC- Sperre bestellt, also die "Richtkopplerdosen"- diese sind aber nicht für das Unicable- LNB !!).

Rufen sie mich doch bitte noch einmal kurz an, möchte noch ein paar Sachen vorab durchsprechen (auch gerne noch heute später am Abend).

Daffy · Ungelesener Beitrag von **Daffy** » 12. Februar 2007 18:34

Hallo,versuche Sie gerde telefonisch zu erreichen,geht keiner ran
#

techno-com

Bin jetzt zu Hause, Rufumleitung vom Geschäft hierhier ist geschalten.

Handy wäre auch an gewesen.

Daffy · Ungelesener Beitrag von **Daffy** » 7. März 2007 23:33

Hallo,habe es heute endlich geschafft,die Verkabelung mit Dosen zu verlegen.Die Schüssel wurde mit einem Standart LNB ausgerichtet,danach das andere LNB montiert.Wollte es in betrieb nehmen,aber es kommt die Meldung kein Signal.Habe dann das direkt kommende Kabel vom LNB auf den Receiver angeschlossen,leider kam immer noch die Meldung,kein Signal.Haben Sie eventuell einen Tipp für mich?Habe es wie in der Anleitung (LNB)vorgenommen.Den Receiver hatten Sie mir ja programiert,von da kann es dann auch nicht kommen.Am 8.3 kommt nochmal ein Fachmann,und überprüft nochmals die Einstellung der Schüssel.
Danke

techno-com

Wenn sie ein "Signal" mit einem normalen LNB haben dann kann dieses von allen Satelliten kommen die da oben so rumschwieren. Sie müssen schon sicher sein das sie auch den Satelliten "Astra 19.2 Grad Ost" angepeilt haben.

Dafür einfach mit dem Single- LNB auch mal einen Receiver dranhängen und schauen was für Programme so alles kommen. Wenn nur ausländische Programme kommen haben sie sicherlich den falschen Satelliten angepeilt (und die sitzen nur so knapp nebeneinander das dies am Boden eine Drehung der Antenne um nur wenige Centimeter ausmacht).

Auch wenn die Receiver vorprogrammiert sind (diese Programmierung bezieht sich auf aktuellste Software für das Gerät + fertige Settings) dann kann es sein das sie das "Antennenmenu" immer noch selbst prorammieren müssen, dort also einstellen das ihr Receiver an einem "Unicable LNB" hängt (ist eine Einstellung die sie ggf. noch machen müssen !).

skyblue75

Hallo,
habe den Beitrag mit Interesse Durchgelesen, ist sehr aufschlussreich. Ich möchte unsere analoge Hausanlage (3 Anschlüsse) durch die digitale Unicable Lösung ersetzten. Kann ich dabei die vorhandenen Sat-Dosen verwenden? Wir haben zusätzlich ein Gerät, welches das Terrestrische Antennesignal einspeist, kann dieses weiterhin verwedet werden. Den Hersteller muss ich noch mal nachsehen.
Wenn die Unicable Lösung installiert ist, wie muss ich dann an den Receiver die LNB Spannung einstellen? (an / aus?).
mfg
skyblue75

techno-com

Wenn ihre Antennendosen jetzt schon digitaltaugliche 3-Loch Dosen (also mit einem F-Stecker Ausgang für den Satreceiver) sind dann können sie diese beibehalten. Ansonsten müssen sie auf jeden Fall ausgetauscht werden !

Eine terrestrische Einspeisung ist mit einem "Sat/Terr Schalter" (Einschleuseweiche) natürlich auch möglich.

Bei dem Unicable- System müssen die Versorgungsspannungen der Receiver "AN" sein da die Spannungsversorgung des LNB`s durch die Receiver erfolgt (also nicht so wie bei den anderen SAT- Einkabelsystemen wie z.B. dem DUR EK-1 !).

Wichtig ist eben das ALLE angeschlossenen Receiver "unicable- tauglich" sein müssen, also nur Geräte von INVERTO, LEMON oder RADIX gehen derzeit.

skyblue75

Hallo,

war heute mal auf dem Dachboden und habe mal nachgesehen, welche Komponenten bei uns installiert sind.
Es ist glaube ich ein Twin LNB (analog) und eine Terrestrische Aussenantenne (Hersteller unklar).

Des weiteren sind folgende Komponenten installiert:

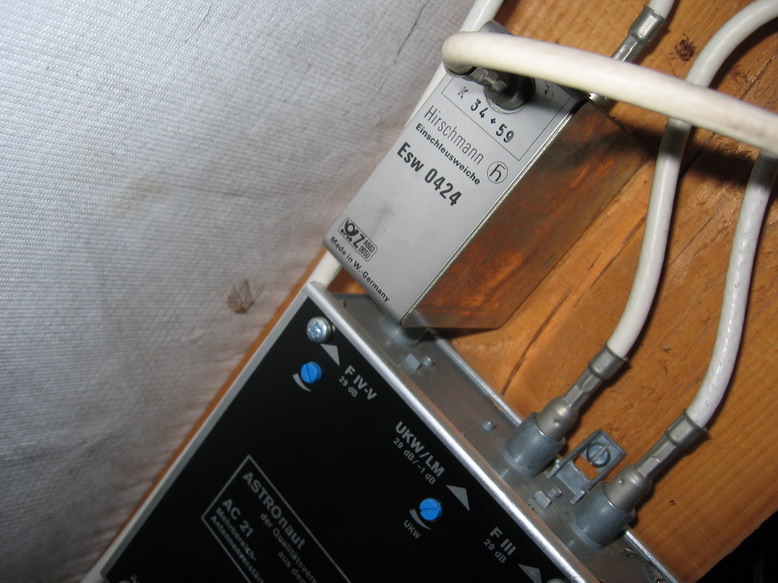

- Hischmann ESW 0424

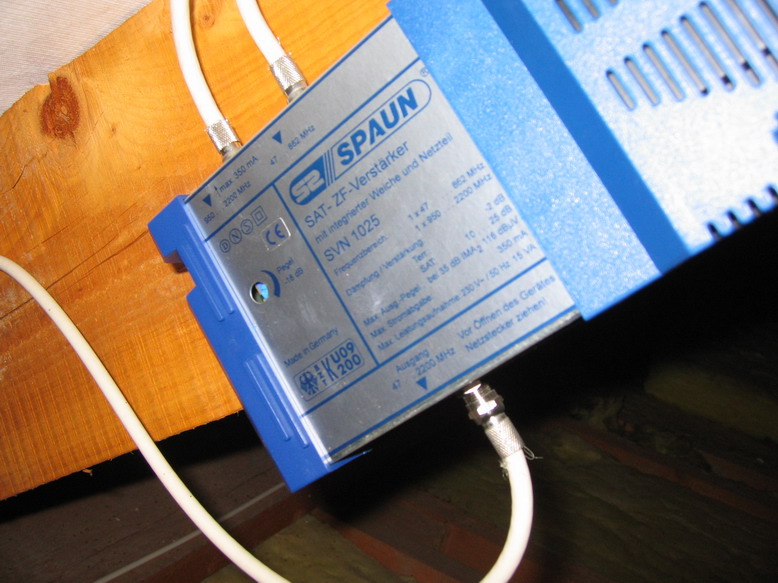

- Spaun Verstärker 47 - 2200 MHz
- Astronaut Mehrbereichsantennenverstr. AC21

Sind die o.g. Bauteile für die Digitale Unicablelösung brauchbar, bzw. was muss entsorgt und neu gekauft werden?

Vielen Dank

skyblue75

techno-com

Das Hirschmann- + ESW- Teil gehört zur terrestrischen Antennenanlage und wird dann über das Spaun- Bauteil (das ist ein Verstärker- siehe dazu auch unter http://www.spaun.de/ - dort ist es aber ggf. schon die neuere Ausführung mit "F" hintendran !) mit der Satversorgung zusammengeschliffen !

Lesen sie bitte mal auf dem Spaun- Gerät welchen Frequenzgang dieses Bauteil hat, also die Angabe "von xxx MHz bis xxxx MHz", das ist noch wichtig.

Auch fehlt in der ganzen Fotogalerie + Bauteilaufzählung der LNB- Typ !! Es scheint so als hätten sie jetzt schon ein analoges Einkabelsystem ! Ggf. einfach auch mal den Typen ihrer Antennendose nachlesen, dafür einfach den Deckel oben runterschrauben (eine Schraube), dann sollte das schon draufstehen.

skyblue75

Hallo,

als erstes zum Thema Spaun. Bei uns ist noch die ältere Version, also ohne "F" am Schluss installiert.
Der Frequenzgang am einen Eingang ist von
47...862 Mhz und
950...2200 MHz.

Am Ausgang steht 47...2200 MHz.

Sind die selben Werte wie bei dem Gerät, bei dem Sie mir den Link geschickt haben.

Thema Hirschmann, kann man da so alles verwenden, wie es installiert ist?

Zum LNB kann ich leider keinen Hersteller liefern, da es sich am Dach befindet. Es geht nur 1 Kabel vom LNB durch das Dach, also wahrscheinlich ein Analoges Singel-LNB.

Zur Antennendose, die bei uns installiert ist, füge ich noch ein Bild an.

Sie haben recht, wir haben ein Analoges Einkabelsystem mit 3 Antennendosen, quasi 3 Teilnehmer.

Was muss ich an der Hardware nun alles verändern um dieses Analoge System auf ein digitales Unicablesystem umzurüsten?

mfg

skyblue75

techno-com

Also ein "Single-LNB" ist es dann nicht, es ist dann ein "analoges Einkabel-LNB".. aber egal, das muss so wie so runter und ersetzt werden.

Der Verstärker und alles andere kann dann "wahrscheinlich" beibehalten werden (Frequenzgang ist digital !!).

Einfach das alte LNB gegen das neue (Inverto Unicable Quad LNB) austauschen und dessen Ausgang in den Eingang des Spaun- Verstärker. Dort kann man dann ggf. auch die Verstärkung des Verstärkers so einpegeln (über den Regler des Verstärkers) das dieser nicht voll verstärken muss. So wird dann auch die "alte" terrestrische Antenne mit in die Hausverkabelung eingespeist wie bisher.

Zu ihren Dosen:
Die Aufschrift von hinten lässt keinen Typ erkennen, und "Ankaro" ist nur die Marke der Deckel die auf der Dose drauf ist. So wie die Dose aber aussieht sollte diese auch gehen. Falls bei der Installation etwas anfangs nicht gehen sollte einfach mal die Dose ganz rausnehmen und die Receiver direkt an das Kabel anschliesen !

P.S. hatten sie gerade frisch gestrichen ? Ihr Finger ist durch das herausnehmen der Dose ja ganz weiss geworden !

skyblue75

Hallo,

das hört sich ja sehr gut an und scheint finanziell überschaubar zu bleiben. Somit benötigen wir "nur" das Unicable Quad-LNB. Ich denke, an der Ausrichtung der SAT-Schüssel muss auch nicht gemacht werden, wenn ich von analog auf digital wechsle?
Bitte korrigieren Sie mich, wenn ich mich irre.

Das mit dem Finger kommt nicht vom Streichen, sieht auf dem Foto wirklich so aus, sondern scheint beim Hochladen der Bilder ins Forum zu passieren.

mfg

skyblue75
