Hallo,

ich bin interessiert an einer Unicable Lösung, bräuchte aber als Neuling etwas Hilfe.

Folgende Ausgangssituation:
- Wohnhaus mit gemeinsamer Satanlage in Sternform. D.h. SAT-Schüssel am Dach und im Keller eine Verteileranlage an 26+ Partein. An der Verteileranlage noch genügend Steckplätze frei und auch Stromanschluss vorhanden. Astra + Hotbird auf der Antenne...
- 1 Kabel in meine Wohnung.
- Bräuchte min. 2 Sat Anschlüsse, ideralerweise 4-5.
- 1 Topfield 7700 HSCI Receiver
- 1 Mediacenter, hier würde ich gerne einen dual receiver S2 Karte/USB einbauen.

Ich habe hier mal etwas reingelesen, und so wie es aussieht gibt es hier mehrere Alternativen.

Die einfachste: Stacker / Destacker von Johansson 9640 Kit. Hat aber nur 2 Anschlüsse.

Die hochwertigere: Unicabel.
- Kann ich den Topfield verwenden? Bin eigentlich eh nicht sehr zufrieden damit, könnte mir auch vorstellen hier umzusteigen.
- Gibt es für Mediacenter passende Receiver (Technisat)?
- Kann ich das Unicabel Kistl direkt an die Multiswitches der Hausanlage anhängen (also 4 Eingangskabel von einem Multiswitch in das Unicabel Kistl)?
- Gibt es fürs Unicable vielleicht passende Steckdosen an die ich dann "alte" Receiver anstecken kann?

Danke im voraus für die Hilfe....

LG, Hannes.

7bft hat geschrieben:Folgende Ausgangssituation:
- Wohnhaus mit gemeinsamer Satanlage in Sternform. D.h. SAT-Schüssel am Dach und im Keller eine Verteileranlage an 26+ Partein. An der Verteileranlage noch genügend Steckplätze frei und auch Stromanschluss vorhanden. Astra + Hotbird auf der Antenne...
- 1 Kabel in meine Wohnung.
- Bräuchte min. 2 Sat Anschlüsse, ideralerweise 4-5.
- 1 Topfield 7700 HSCI Receiver
- 1 Mediacenter, hier würde ich gerne einen dual receiver S2 Karte/USB einbauen.

Sie können dann nur (wenn sie mehr als 2 SAT-Anschlüsse benötigen, sonst die "einfache Lösung" über das Stacker-Destacker System, siehe unter Technische Daten Johansson Stacker-Destacker (Typ 9640) ) über einen zusätzlichen Unicable-Multischalter arbeiten. Der würde ihnen über ihr eines Kabel die Möglichkeit geben bis zu 8 Tuner (Twin-Receiver = 2 Tuner !) zu versorgen !
Sie müssten die 4 Leitungen vom Quattro-LNB (das für Astra) einfach mit einem 2-fach Verteiler aufsplitten (siehe Zeichnung unter download/file.php?id=1364&t=1 oder den ganzen Beitrag unter UnicabelSystem für einen Neuling ) und hätten dieses Quattro-LNB dann solop gesagt für 2 Multischalter zur Verfügung (einmal den vorhandenen der Hausanlage und einmal für den zusätzlichen Unicable- Multischalter - dieser wäre in diesem Fall dann der Dur-Line UCP18, siehe unter Unicable Multischalter DUR-LINE UCP 18 ).
ABER.... ihr System über "Unicable" wäre dann nur für einen Satelliten ! Unicable für 2 Satelliten gibt es auch, die sind aber dann gleich viel viel teurer als dieser UCP18 (ca. Größenordnung 400-600€).

7bft hat geschrieben:Die einfachste: Stacker / Destacker von Johansson 9640 Kit. Hat aber nur 2 Anschlüsse.

Das wäre die einfache Lösung, sie haben dann aber nur 2 Tuner die sie damit versorgen können !
Es würden aber beiden Satelliten empfangen werden.

7bft hat geschrieben:- Kann ich den Topfield verwenden? Bin eigentlich eh nicht sehr zufrieden damit, könnte mir auch vorstellen hier umzusteigen.

Topfield ist eine der ganz ganz wenigen Firmen die es noch nicht auf die Reihe bekommen haben mit der Zeit zu gehen und "Unicable" in ihre Geräte zu implementieren. Fast alle Hersteller haben sonst Updates dafür zur Verfügung gestellt ! Das Gerät geht also nicht für Unicable !
(P.S. ich bin von TF eh nicht so super überzeugt ! Da ist jeder Humax ICord besser !).

7bft hat geschrieben:- Gibt es für Mediacenter passende Receiver (Technisat)?

"Mediacenter" ist ein sehr dehnbarer Begriff ! Machen sie das über PC ? Unicable-taugliche PC-Karten gibt es seit neuestem (Twin-Karten), siehe unter https://www.satshop-heilbronn.de/PC-Karten).php .

7bft hat geschrieben:- Kann ich das Unicabel Kistl direkt an die Multiswitches der Hausanlage anhängen (also 4 Eingangskabel von einem Multiswitch in das Unicabel Kistl)?

Ja, wie ganz oben beschrieben mit den 4x "2-fach F-Verteiler" (einfach mal das oben verlinkte Bild von mir anschauen !).

7bft hat geschrieben:- Gibt es fürs Unicable vielleicht passende Steckdosen an die ich dann "alte" Receiver anstecken kann?

"Unicable" bedarf keinen speziellen Dosen ( https://www.satshop-heilbronn.de/SAT-BK ... se-Enddose )

techno-com hat geschrieben:

7bft hat geschrieben:Folgende Ausgangssituation:
- Wohnhaus mit gemeinsamer Satanlage in Sternform. D.h. SAT-Schüssel am Dach und im Keller eine Verteileranlage an 26+ Partein. An der Verteileranlage noch genügend Steckplätze frei und auch Stromanschluss vorhanden. Astra + Hotbird auf der Antenne...
- 1 Kabel in meine Wohnung.
- Bräuchte min. 2 Sat Anschlüsse, ideralerweise 4-5.
- 1 Topfield 7700 HSCI Receiver
- 1 Mediacenter, hier würde ich gerne einen dual receiver S2 Karte/USB einbauen.

Sie können dann nur (wenn sie mehr als 2 SAT-Anschlüsse benötigen, sonst die "einfache Lösung" über das Stacker-Destacker System, siehe unter Technische Daten Johansson Stacker-Destacker (Typ 9640) ) über einen zusätzlichen Unicable-Multischalter arbeiten. Der würde ihnen über ihr eines Kabel die Möglichkeit geben bis zu 8 Tuner (Twin-Receiver = 2 Tuner !) zu versorgen !
Sie müssten die 4 Leitungen vom Quattro-LNB (das für Astra) einfach mit einem 2-fach Verteiler aufsplitten (siehe Zeichnung unter download/file.php?id=1364&t=1 oder den ganzen Beitrag unter UnicabelSystem für einen Neuling ) und hätten dieses Quattro-LNB dann solop gesagt für 2 Multischalter zur Verfügung (einmal den vorhandenen der Hausanlage und einmal für den zusätzlichen Unicable- Multischalter - dieser wäre in diesem Fall dann der Dur-Line UCP18, siehe unter Unicable Multischalter DUR-LINE UCP 18 ).
ABER.... ihr System über "Unicable" wäre dann nur für einen Satelliten ! Unicable für 2 Satelliten gibt es auch, die sind aber dann gleich viel viel teurer als dieser UCP18 (ca. Größenordnung 400-600€).

OK. Nur Astra (ohne Hotbird) hätte ich kein Problem damit. Die meisten Sender sind sowieso nur doppelt.
Ein bisschen Skrupel hätte ich mich "vor" den Multischalter zu hängen.
Das ist eine Gemeinschaftsanlage (Eigentumswohnung in einem Haus mit 26 Partein). Wenn ich da etwas vermurkse hat das Auswirkungen auf alle Partein und ausserdem krieg ich dann wahrscheinlich ein Problem mit der Hausverwaltung. Ist es nicht möglich die Eingänge des UCP18 direkt vom Ausgang des Multischalter zu füttern?
Hier fehlt mir anscheinend noch das Grundlegende technische Verständnis der Materie.... :-((

techno-com hat geschrieben:

7bft hat geschrieben:Die einfachste: Stacker / Destacker von Johansson 9640 Kit. Hat aber nur 2 Anschlüsse.

Das wäre die einfache Lösung, sie haben dann aber nur 2 Tuner die sie damit versorgen können !
Es würden aber beiden Satelliten empfangen werden.

Hört sich für mich nach der "schmerzlosesten" Lösung an.
Noch eine Frage dazu: benötigt der Stacker/Destacker eine Stromversorgung?

techno-com hat geschrieben:

7bft hat geschrieben:- Kann ich den Topfield verwenden? Bin eigentlich eh nicht sehr zufrieden damit, könnte mir auch vorstellen hier umzusteigen.

Topfield ist eine der ganz ganz wenigen Firmen die es noch nicht auf die Reihe bekommen haben mit der Zeit zu gehen und "Unicable" in ihre Geräte zu implementieren. Fast alle Hersteller haben sonst Updates dafür zur Verfügung gestellt ! Das Gerät geht also nicht für Unicable !
(P.S. ich bin von TF eh nicht so super überzeugt ! Da ist jeder Humax ICord besser !).

Bestätigt meine Erfahrung. Firmware für USB HD support ist mehr als crappy! Naja, werd ich wohl bei Gelegenheit wieder abstossen.

techno-com hat geschrieben:

7bft hat geschrieben:- Gibt es für Mediacenter passende Receiver (Technisat)?

"Mediacenter" ist ein sehr dehnbarer Begriff ! Machen sie das über PC ? Unicable-taugliche PC-Karten gibt es seit neuestem (Twin-Karten), siehe unter https://www.satshop-heilbronn.de/PC-Karten).php .

Yup. Windows 7. Derzeit über Kabel-Tuner, aber nachdem nun ORF in HD ausstrahlt is hier doch ein markanter Qualitätsunterschied.
SAT auf Windows war immer schon problematisch. Hatte früher mal die FloppyDTV. Im Idealfall hab ich ne dual tuner DVB-S2 im Mediacenter.
Haben Sie hier Erfahrung ob die Karten gut funktionieren und ob der Treibersupport passt?
Wie sieht es mit Smart-Card aus. Auf den Karten im Shop sah ich da nix.... wär aber wichtig für ORF.

techno-com hat geschrieben:

7bft hat geschrieben:- Kann ich das Unicabel Kistl direkt an die Multiswitches der Hausanlage anhängen (also 4 Eingangskabel von einem Multiswitch in das Unicabel Kistl)?

Ja, wie ganz oben beschrieben mit den 4x "2-fach F-Verteiler" (einfach mal das oben verlinkte Bild von mir anschauen !).

7bft hat geschrieben:- Gibt es fürs Unicable vielleicht passende Steckdosen an die ich dann "alte" Receiver anstecken kann?

"Unicable" bedarf keinen speziellen Dosen ( https://www.satshop-heilbronn.de/SAT-BK ... se-Enddose )

Jedenfalls danke mal für die ausführliche Antwort!!
Ich denke ich tendiere schon in Richtung Stacker/Destacker. Und dann ne s2 Dual karte für Mediacenter. Hier muss ich noch recherchieren.

7bft hat geschrieben:OK. Nur Astra (ohne Hotbird) hätte ich kein Problem damit. Die meisten Sender sind sowieso nur doppelt.
Ein bisschen Skrupel hätte ich mich "vor" den Multischalter zu hängen.
Das ist eine Gemeinschaftsanlage (Eigentumswohnung in einem Haus mit 26 Partein). Wenn ich da etwas vermurkse hat das Auswirkungen auf alle Partein und ausserdem krieg ich dann wahrscheinlich ein Problem mit der Hausverwaltung. Ist es nicht möglich die Eingänge des UCP18 direkt vom Ausgang des Multischalter zu füttern?
Hier fehlt mir anscheinend noch das Grundlegende technische Verständnis der Materie...

Gar kein Problem, sie hängen sich ja nur "parallel" an ! Vor der "alten" Anlage würden nur 4 2-fach Verteiler sitzen, sonst würde da ALLES wie vorher sein. Sie würden also nur die 4 Ausgänge des Astra-Quattro-LNBs parallel für ihr "System" abgreifen !

7bft hat geschrieben:Hört sich für mich nach der "schmerzlosesten" Lösung an.
Noch eine Frage dazu: benötigt der Stacker/Destacker eine Stromversorgung?

Ja, unten im Wohzimmer etc. der "Destacker" benötigt 220V Stromanschluss (siehe auch verlinkte Beschreibung).

7bft hat geschrieben:Bestätigt meine Erfahrung. Firmware für USB HD support ist mehr als crappy! Naja, werd ich wohl bei Gelegenheit wieder abstossen.

Meine Meinung zu TF sage ich besser nicht ! "Altes" Denken ohne Anpassung an akt. Sachen (z.b. "Unicable" was einfach schon sehr weit verbreitet ist !

7bft hat geschrieben:Yup. Windows 7. Derzeit über Kabel-Tuner, aber nachdem nun ORF in HD ausstrahlt is hier doch ein markanter Qualitätsunterschied.
SAT auf Windows war immer schon problematisch. Hatte früher mal die FloppyDTV. Im Idealfall hab ich ne dual tuner DVB-S2 im Mediacenter.
Haben Sie hier Erfahrung ob die Karten gut funktionieren und ob der Treibersupport passt?
Wie sieht es mit Smart-Card aus. Auf den Karten im Shop sah ich da nix.... wär aber wichtig für ORF.

Warum wollten sie dann zuerst einen Receiver ? Ihre Anfrage war nach einem Technisat "RECEIVER" ! Sie meinten doch eher PC-SAT-Karte denke ich ! CI wird wohl schwer werden, es gibt einfach zu wenige PC-Karten die "Unicable-tauglich" sind.
1. https://www.satshop-heilbronn.de/receiv ... dvb-s).php
2. https://www.satshop-heilbronn.de/receiv ... dvb-s).php
bzw. direkt zur Herstellerseite: http://www.digitaldevices.de/index.html

Hatte aber schon telefonisch Kontakt zu dem Chef der Firma, ggf. kann ich da nochmal nachhören wie es damit aussieht. Der klang doch recht Kompetent und offen für neue Vorschläge !

7bft hat geschrieben:Jedenfalls danke mal für die ausführliche Antwort!!
Ich denke ich tendiere schon in Richtung Stacker/Destacker. Und dann ne s2 Dual karte für Mediacenter. Hier muss ich noch recherchieren.

Stacker/Destacker = max. 2 Tuner über ein Kabel
Unicable-Multischalter = 8 Tuner über ein Kabel (Receiver müssen "unicable-tauglich" sein !

habe gerade noch recherchiert.
die firma digital devices arbeitet gerade an einer CI Lösung mit MTD Technologie. D.h. ein CAM Modul für mehrere Tuner.
Hört sich seeeehr interessant an.

http://www.mce-community.de/forum/index ... 40154&st=0

Ich habe mit einem Techniker von Digital Devices ja gesprochen ! Der hörte sich am Telefon schon sehr kompetent an. Da wird sicherlich noch vieles mehr kommen von denen.

P.S. was mir gerade noch eingefallen ist ! Wenn ihr akt. vorhandener Multischalter für die Hausgemeinschaftsanlage schon einen "Kaskadenausgang" hat dann müssen sie die ankommenden Kabel vom Quattro-LNB erst gar nicht auftrennen um sie noch zusätzlich einem Unicable-Multischalter zuführen zu können ! Dann können sie den Unicable-Multischalter ganz einfach an die Kaskadenausgänge anhängen.

Es wäre ganz einfach und schnell alles von mir dazu gesagt wenn sie von ihrer akt. Hausanlage mal ein Bild hier einstellen könnten (von den Multischaltern !) bzw. auch mal genau sagen könnten wie diese Multischalter heissen (Hersteller + Typ).

OK. Werde heute Abends mal ein Foto machen und die Daten aufschreiben.

Ich bin mir sehr sicher das die kaskadierbar sind, denn es hängen mehrere Kastln an der Wand....

Der letzte in der Reihe wäre dann interessant ob der kaskadierbar ist ! Dann müssten dessen Ausgänge eigentlich frei sein und man könnte daran einfach den Unicable-Multischalter hängen !


P.S. wenn sie Probleme haben sollten ein Bild hochzuladen sagen sie mir bitte Bescheid und senden das Bild an info@satshop-heilbronn.de (mit einem Link zu diesem Thema !). Ich lade es dann für sie hoch !

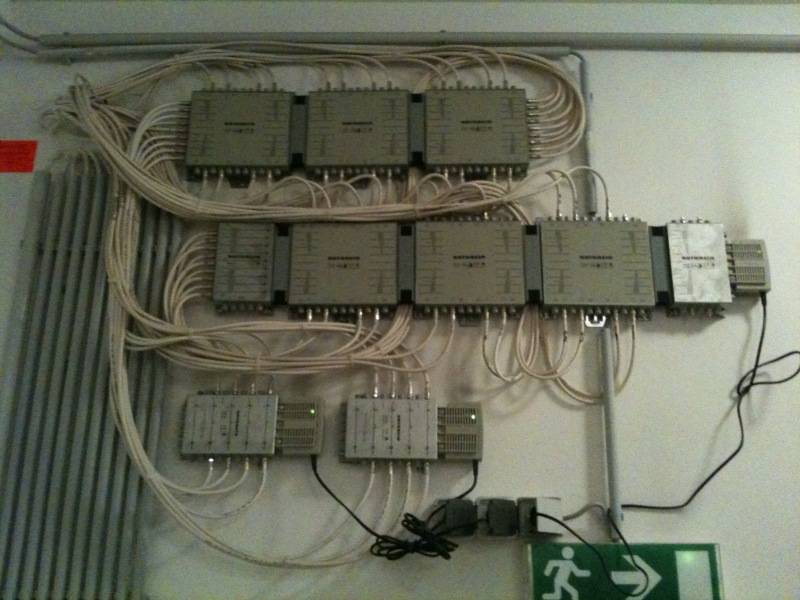

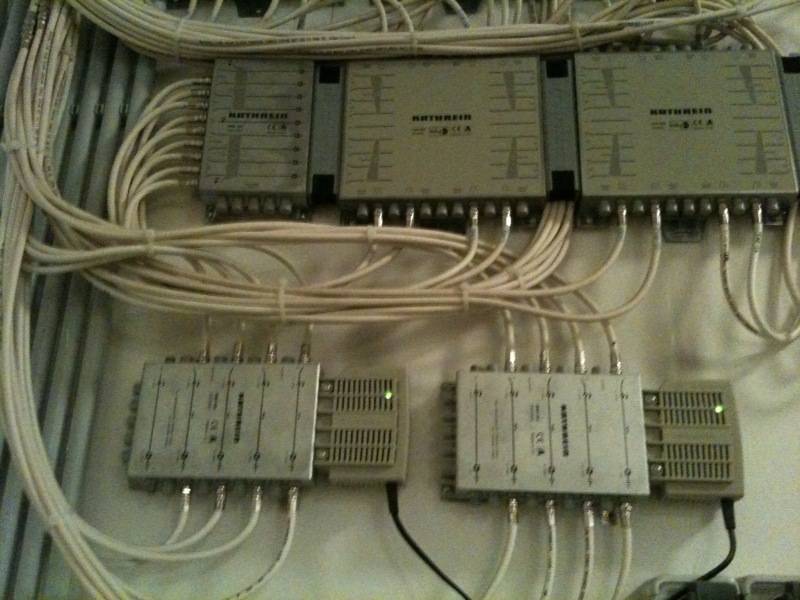

Also hier mal zwei Fotos von meinem IPhone. Qualität ist leider etwas schlecht, aber ich hoffe es reicht aus um daraus die nötigen Infos abzulessen.

Benötige bessere Bilder, ggf. mal nur von einer Komponente immer direkt.

Und einfach mal die Bezeichnungen der Geräte abschreiben.

So kann ich wirklich nichts erkennen !

Bild per Email erhalten !

Antwort folgt !

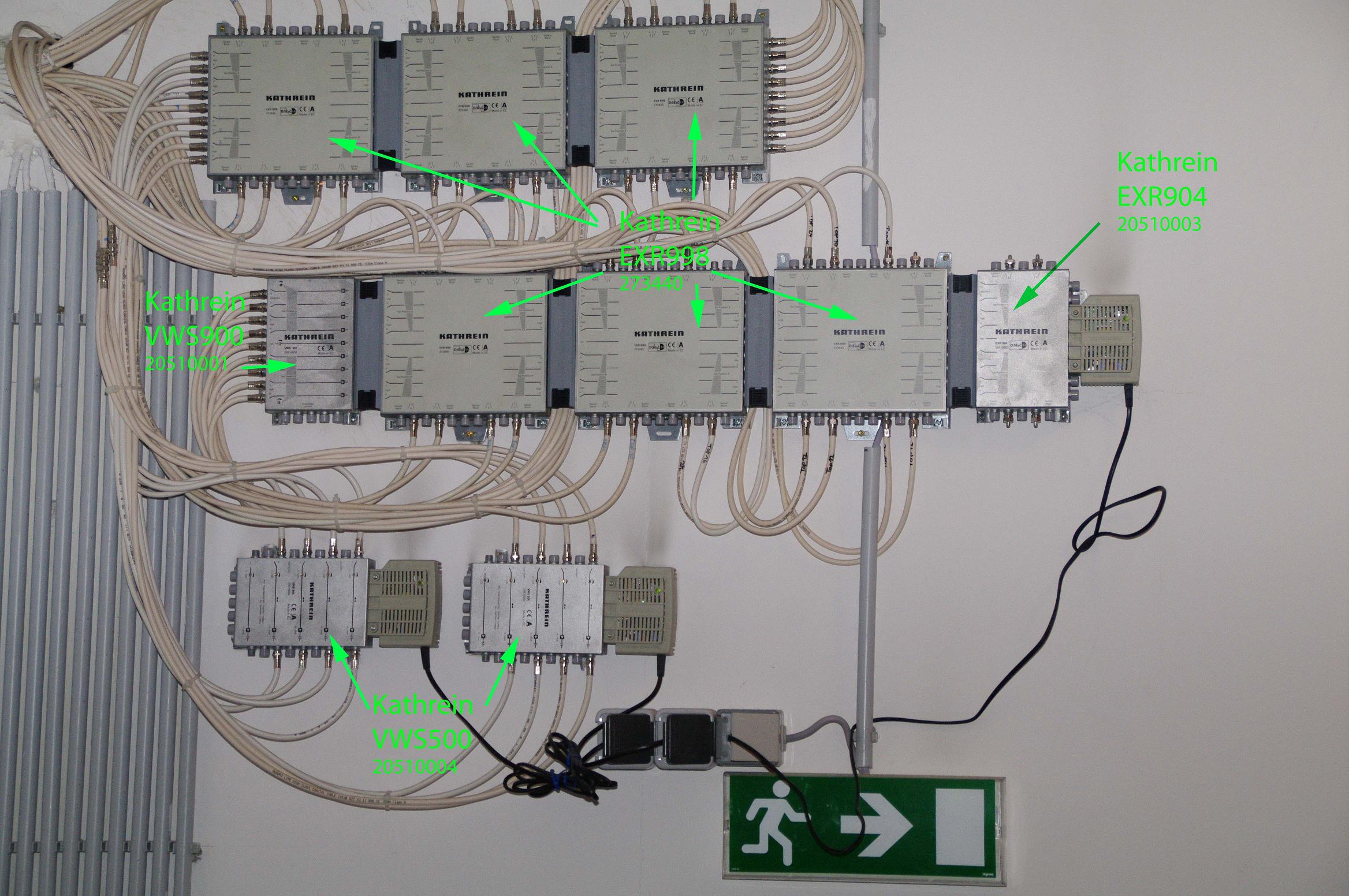

Schade, kein offener Kaskadenausgang !

Oben links kommen die LNB-Leitungen rein und gehen dann nach rechts rüber (zwischen den Schaltern ist immer eine Plastikabdeckung, darunter sind die Schalter "verbunden"/ "kaskadiert" ! Immer in ein EXR998 rein und über dessen Kaskadenausgang weiter).

Die VWS- Bauteile sind alles Verstärker !

Und dann ganz am Ende kommt der EXR904 als Abschluss der dann, leider, keine Kaskadenausgänge mehr hat !

Sie könnten also nur die 4 Kabel für Astra nehmen und diese mit einem 2-fach Verteiler jeweils aufsplitten ! So hätten sie ein Kabel das wie jetzt weitergeht und eines das den Unicable- Multischalter versorgen könnte !

Habe mal ein Bild angehängt wo ich die Stellen markiert habe wo man das aufsplitten könnte !

hmmm.

also ich tendiere mittlerweile doch zum unicable.
wäre der INVERTO IDLP UST110-CUO10-8PP nicht auch eine Möglichkeit?
Der ist nämlich kaskadierbar, könnte ich den dann einfach vor den eingang des EXR998 hängen? Dann könnte ich mir das aufsplitten der 4 lnb kabel ersparen und würde auch "schöner" aussehen....

dazu würd ich mir ne duoflex s2 nehmen für w7 mediacenter.

wozu braucht man eigentlich den exr904 am Ende (rein technische Frage aus Interesse)?

7bft hat geschrieben:also ich tendiere mittlerweile doch zum unicable.

Sicherlich die Lösung mit den meisten Möglichkeiten !

7bft hat geschrieben:wäre der INVERTO IDLP UST110-CUO10-8PP nicht auch eine Möglichkeit?
Der ist nämlich kaskadierbar, könnte ich den dann einfach vor den eingang des EXR998 hängen?

Diesen Schalter verkaufen wir nicht mehr !!! Zu viele Probleme damit gehabt (Netzteil-Defekte, Totalausfall).
Es ist sicherlich, wegen den Kaskadenausgängen und auch wegen dem zustätzlichen Legacy-Ausgang, ein schöner Schalter ! Er muss aber eben auch zuverlässig laufen was er unseren Erfahrungen nicht gemacht hat. Unser Zulieferer für diesen Schalter hat ihn z.B. auch ganz aus dem Programm genommen wegen Unzuverlässigkeit und zu vielen Problemen damit !

7bft hat geschrieben:Dann könnte ich mir das aufsplitten der 4 lnb kabel ersparen und würde auch "schöner" aussehen....

Schauen sie mal unter http://kathrein.de/de/suche/index.cfm?S ... uche=Suche bzw. unter http://www.kathrein.de/de/presse/cont/t ... pi0824.htm (dort der "untere" = Kathrein EBX 2520) ! Das ist auch ein schöner Verteiler der für ihr Vorhaben gut sein sollte ! Haben wir aber nicht (noch nicht) im Programm !

7bft hat geschrieben:dazu würd ich mir ne duoflex s2 nehmen für w7 mediacenter.

Noch nicht lieferbar (siehe auch https://www.satshop-heilbronn.de/PC-Karten).php ) ! Soll aber jetzt in nächster Zeit kommen !

7bft hat geschrieben:wozu braucht man eigentlich den exr904 am Ende (rein technische Frage aus Interesse)?

Der ist nochmal für Spannungsversorung, daher auch der Stromanschluss an diesem !

ok.

hab es eh nicht eilig.
wissen sie wann sie den kathrein ebx2520 kriegen werden. der schaut gut aus und wahrscheinlich könnte man den dann direkt an den exr998 ohne kabel anschrauben. gibt's schon preise? sollte jedenfalls weniger sein als 4x 2-fach verteiler (also weniger als 28 EUR), aber wäre diese milchmann rechnung zu primitiv gedacht .... ;-)

noch ne frage: gibt's kurze (ca. 20-30cm) fertige kabel zum verbinden (damit man nicht selber krimpen muss, so ähnlich wie bei kurzen patchkabeln)?

werde das dann alles gemeinsam bei ihnen bestellen wenn es mal da ist.
aber habe wie gesagt keinen stress, denn eigentlich will ich auf das MTD Modul von Digital Devices (orf card sharing) auch noch warten und das wird ja noch ein paar wochen dauern.....

7bft hat geschrieben:hab es eh nicht eilig.

Keine Hektik, richtig. Läuft nicht weg !

7bft hat geschrieben:wissen sie wann sie den kathrein ebx2520 kriegen werden. der schaut gut aus und wahrscheinlich könnte man den dann direkt an den exr998 ohne kabel anschrauben. gibt's schon preise? sollte jedenfalls weniger sein als 4x 2-fach verteiler (also weniger als 28 EUR), aber wäre diese milchmann rechnung zu primitiv gedacht .... ;-)

Tja, der Milchmann wird wohl nicht recht behalten !
Der Kathrein EBX2520 kostet 60€ ! Kann ich ihnen auch ohne das es im Shop bei uns drinsteht innerhalb von 1-3 Tagen besorgen !
Es ist eben die "schönere" (weniger Kabelgewirr) und "technisch bessere" (geringere Dämpfung) Lösung ! Aber dafür eben auch teurer !

7bft hat geschrieben:noch ne frage: gibt's kurze (ca. 20-30cm) fertige kabel zum verbinden (damit man nicht selber krimpen muss, so ähnlich wie bei kurzen patchkabeln)?

Nein ! Kann ich ihnen aber fertig machen mit Kompressionssteckern ! Bereden wir alles wenn es soweit ist !

7bft hat geschrieben:werde das dann alles gemeinsam bei ihnen bestellen wenn es mal da ist.
aber habe wie gesagt keinen stress, denn eigentlich will ich auf das MTD Modul von Digital Devices (orf card sharing) auch noch warten und das wird ja noch ein paar wochen dauern.....

Naja, sollte KW7 (Kalenderwoche 7 = 15.-21.2.10 !) lieferbar sein (siehe unter http://shop.digital-devices.de/epages/6 ... tegories/1 ) ! Ich bin aber zuversichtlich das es die Tage kommen wird !

jetzt hab ich doch noch etwas recherchiert.
was halten sie vom Kathrein EXR 501 oder EXR 551?
sollte der für meine verhältnisse nicht gut passen?

Wir können hier über duzende von System sprechen ! Was ich für gut und empfehlenswert halte habe ich hier geschrieben.
Diese von ihnen verlinkten Systeme haben auch nur 4 Unicable-ZF-Frequenzen, also für max. 4 Tuner gut.

Es gibt wirklich sehr sehr viele Systeme, aber auch sehr sehr große Unterschiede zwischen diesen !
