Technische Daten Johansson Stacker-Destacker (Typ 9640)

Ungelesener Beitrag von techno-com »

Johansson Einkabellösung Typ 9640 Multi Band Converter (Stacker - Destacker)
Shoplink

Immer wieder gibt es Häuser, in denen es nicht möglich ist, eine neue Leitung zu ziehen. Schließen Sie 2 Sat- Signale (Twin LNB, Quad LNB oder vom Multischalter) auf der einen Seite an den Stacker und führen Sie eine Leitung durch das Haus und stecken Sie das Kabel in den Destacker. Der Destacker wandelt die beiden Signale dann wieder zu 2 vollwertigen Signalen um. Die Signale werden Frequenzmäßig hintereinander gelagert. Die Schalter werden in einem Plastikwetterschutzgehäuse mit Montagemöglichkeit ausgeliefert. Der Stacker (im Wetterschutzgehäuse) wird direkt an der Spiegelhalterung montiert. Hier werden die 2 Kabel zu einem zusammengeführt. Der Destacker wird vor den Receivern geschaltet. Hier wird aus einem Kabel wieder in 2 Kabel gesplittet.

Eine generelle Aussage für "wie viele Meter sind möglich ?" kann nicht getroffen werde da dies einfach NUR vom verwendeten Kabel abhängt. Generell gilt "je besser das Kabel... desto länger kann der Weg sein" ! Und als "gutes Kabel" zählt NICHT ein z.B. 120db-Kabel, das ist einfach nur ein Werbeslogan für eine Abschirmung vom Kabel, sagt aber nichts aus über das Wichtigste bei einem Kabel => dem Innenleiter ! Bei diesen 120db-Kabeln ist dieser meist aus StaCu / StaKu (Stahl-Kupfer Gemisch) und nicht aus Voll-Kupfer, und nur Voll-Kupfer Kabel haben wenig Dämpfung auf lange Strecken (Dämpfung im Signal und Dämpfung in der Versorgungsspannung).

Technische Daten KONVERTER (Stacker):
Eingänge: 1x 5-2150 MHz + 1x 950-2150 MHz mit F-High Quality Anschluss
Ausgänge: 5-3550 MHz mit F-High Quality Anschluss
Durchgangsdämpfung/ - gewinn: Terr. -1 db / Sat: -4db - Converted SAT: + 7 db (System MIT Verstärker)
Max. Eingangspegel: 78dbµV
Stromverbrauch: 85mA max.
Abmessungen (in mm): Stacker (201 x 87 x 42)

Technische Daten EMPFÄNGER (Destacker):
Eingang: 1x 5-3550 MHz mit F-High Quality Anschluss
Ausgänge zu den Receivern: 1x 5-2150 MHz + 1x 950-2150 MHz mit F-High Quality Anschluss
Durchgangsdämpfung/ - gewinn: Terr. -1 db / Sat: -4db - Converted SAT: + 5 db (System MIT Verstärker)
Stromverbrauch: 60mA max.
Stromversorgung: 230-240V AC/ 50 Hz
Stromausgang: 30VA - 20 VDC / 1.0 A
Abmessungen (in mm): Destacker (127 x 92 x 41)

Lieferumfang:
-Multi Band Converter Stacker + Destacker
-Netzteil
-2x F-Anschlusskabel zwischen LNB und Stacker
-2x F-Anschlusskabel zwischen Destacker und Receiver
-Montageanleitung

Grundvoraussetzung dieses Systems sind 2 freie Ausgänge am LNB bzw. am Multischalter (also der eine der bisher benutzt wurde + ein weiterer Ausgang). Wer dies nicht hat der muss sein LNB bzw. seinen Multischalter tauschen (Also z.B. wer nur ein Single- LNB mit einem Ausgang hat müsste mind. ein Twin- LNB mit 2 Ausgängen neu montieren !)

Das System ist DiSEqC A/B-fähig (2-Satelliten-Empfang), d.h. auch verwendbar bei Multischaltern mit Anschluss von 2 Satelliten oder auch bei Systemen die über DiSEqC- Schalter aufgebaut sind !

Es überträgt auch HDTV, UHD und 3D-TV .... !

WICHTIGER HINWEIS: zwischen "Stacker" und "Destacker" sollte/"darf" KEINE Antennendose oder andere Verteilerkomponenten/Verstärker verbaut sein da diese den vom System verwendeten Frequenzbereich (das Stacker-Destacker System arbeitet im Frequenzberich bis zu 3550MHz) nicht voll abdecken ! Ausnahme der spezielle Inline-Verstärker von Global-Invacom der im Frequenzbereich entsprechend arbeitet.


Technisches Datenblatt in der Anlage hier als .pdf zum Download !


Hersteller: Johansson
Typ: KIT9640
EAN/GTIN: 2096400400012
Dateianhänge
Abbildung Johansson Multiband Konverter
Abbildung Johansson Multiband Konverter
Skizze Aufbau einer Verkabelung alt/neu<br />Es werden für die Speisung des Stackers immer 2 Zuleitungen benötigt (vom LNB oder auch von einem Multischalter !)
Skizze Aufbau einer Verkabelung alt/neu
Es werden für die Speisung des Stackers immer 2 Zuleitungen benötigt (vom LNB oder auch von einem Multischalter !)
Abbildung Johansson Multiband Konverter (Ref. : 9640KIT)
Abbildung Johansson Multiband Konverter (Ref. : 9640KIT)
Johansson9640-d-manual.pdf

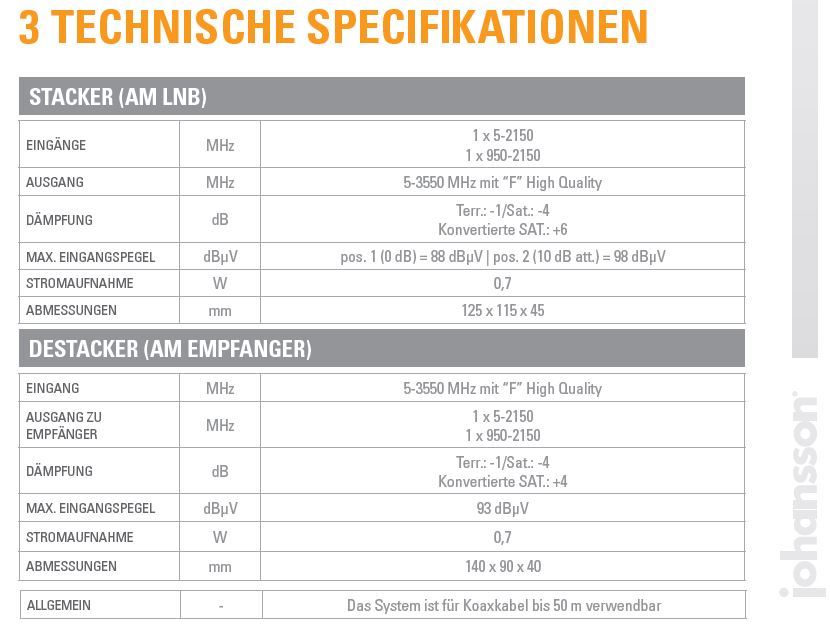

Datenblatt Johansson Multiband Converter "Stacker-Destacker" Ref. : 9640KIT (deutsch)
(276.5 KiB) 1408-mal heruntergeladen


Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Tags:
Benutzeravatar
techno-com
Site Admin
Beiträge: 21078
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 463 Mal
Danksagung erhalten: 523 Mal
Kontaktdaten:

Re: Technische Daten Johansson Stacker-Destacker (Typ 9640)

Ungelesener Beitrag von techno-com »

Hier mal noch der Link zur orig. Herstellerseite !

LINK entfernt- nicht mehr auffrufbar auf der Johansson Seite

Seit 8-2012 wird das System tlw. in einer dunklen Farbe ausgeliefert, jetzt auch in einer anderen Umverpackung (schwarz/orange). Technisch geändert hat sich am Stacker-Destacker aber augenscheinlich nichts.
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Benutzeravatar
techno-com
Site Admin
Beiträge: 21078
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 463 Mal
Danksagung erhalten: 523 Mal
Kontaktdaten:

Re: Technische Daten Johansson Stacker-Destacker (Typ 9640)

Ungelesener Beitrag von techno-com »

NEU -- jetzt auch als vollkommen 220V stromloses System KIT9645 lieferbar !

Johansson Stacker-Destacker 9645KIT (ohne Stromanschluss)
Dateianhänge

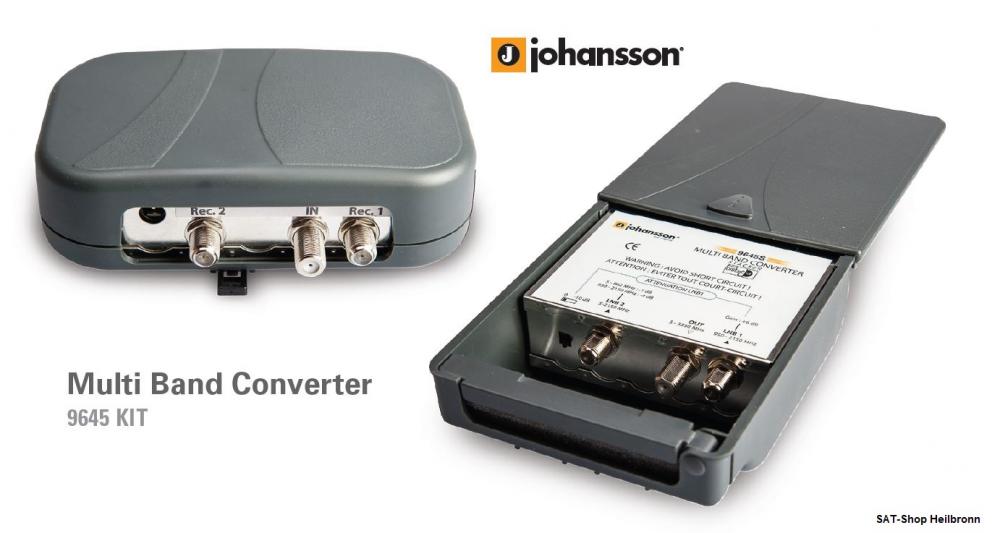

Johansson Stacker-Destacker 9645KIT (ohne Stromanschluss)
