Montageanleitung Monoblock- LNB`s

Ungelesener Beitragvon techno-com » 20. Dezember 2006 16:31

Montage-Anleitung für Monoblock LNBs Astra1 (19.2 Grad Ost) + Hotbird (13.0 Grad Ost)
(diese Anleitung bezieht sich auf Monoblock-LNBs von Inverto... bei LNBs von anderen Herstellern kann die DiSEqC-Zuordnung gedreht sein das Astra dann DiSEqC A oder 1 ist)

Die am weitest verbreitete Konstellation ist wohl die für den Empfang von Astra (19,2° Grad Ost) und Eutelsat/Hotbird (13° Grad Ost), dazu auch diese Anleitung.

Die Sat-Schüssel sollte einen mindest Durchmesser von 75-80 cm (max 90cm !!) betragen, um alle Programme störungsfrei empfangen zu können.
Wie im Bild (siehe Anlage unten) zu sehen, wird das Monoblock LNB mit dem linken Feed (das für Eutelsat/Hotbird) an die Sat-Schüssel montiert, so dass das rechte Feed des LNB's quasi in der Luft hängt. Der Betrachter steht dabei hinter der Sat-Schüssel und schaut in Richtung des Monoblocks.
Der Satellit Astra steht, vom Boden aus betrachtet, zwar links vom Hotbird, jedoch durch die Reflektion an der Sat-Schüssel kehrt sich das Verhältnis um.

Ausgerichtet wird die Sat-Schüssel dann auf Eutelsat/Hotbird. Das rechte, leicht schielende, LNB empfängt dann automatisch die Programme vom Astra. Der Abstand der beiden Satelliten von ca. 6° Grad ist durch die Bauform des Monoblocks dann bereits eingestellt. Weitere Einstellungsarbeiten an der Außenanlage sind somit nicht erforderlich.

An Ihrem Sat-Receiver muss dann nur noch im Antennenmenu DiSEqC A oder 1 of 4, je nach Receiver, für Eutelsat/Hotbird und DiSEqC B oder 2 of 4 für Astra gewählt, und ein Sendersuchlauf für die beiden Satelliten durchgeführt, werden. Und schon können Sie die Programmvielfallt beider Satelliten genießen.

Kein Gewähr auf Richtigkeit und der Hinweis das es mittlerweile Monoblock-LNB´s gibt bei denen die DiSEqC-Einstellungen genau entgegengesetzt vorgenommen werden müssen (Astra = DiSEqC 1 / Hotbird = DiSEqC 2), z.B. LNBs von GT-SAT.
Dateianhänge

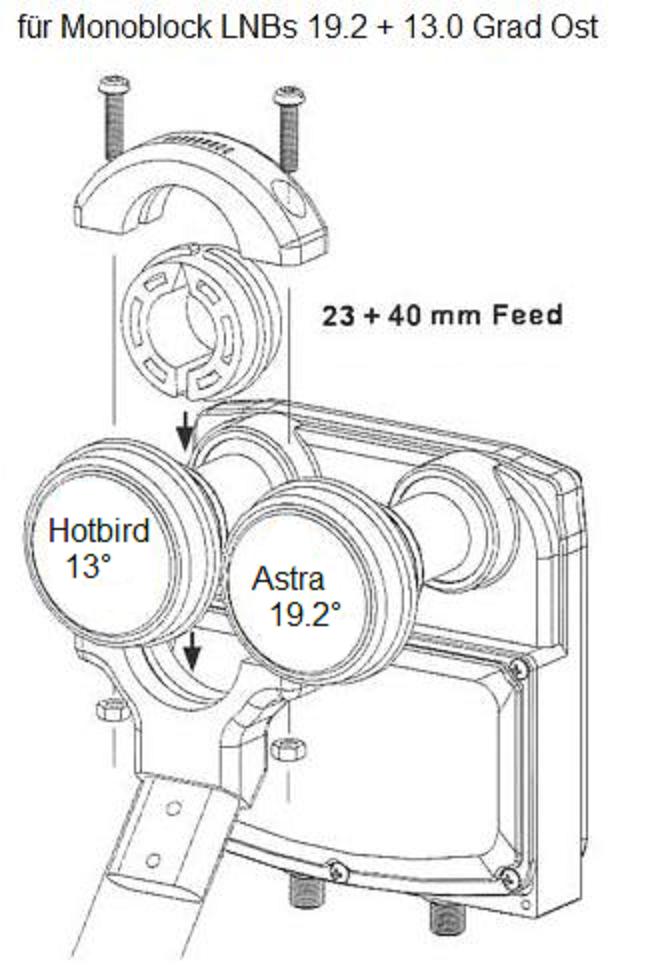

Montage-Anleitung für Monoblock LNBs Astra1 (19.2 Grad Ost) + Hotbird (13.0 Grad Ost)
Zeichnung für eine bessere Darstellung
(zum vergrössern bitte anklicken)
MONOBLOCK-LNB-Montage19-13.doc
Montage-Anleitung für Monoblock LNBs Astra1 (19.2 Grad Ost) + Hotbird (13.0 Grad Ost)
als Word-Dokument
(90 KiB) 3044-mal heruntergeladen

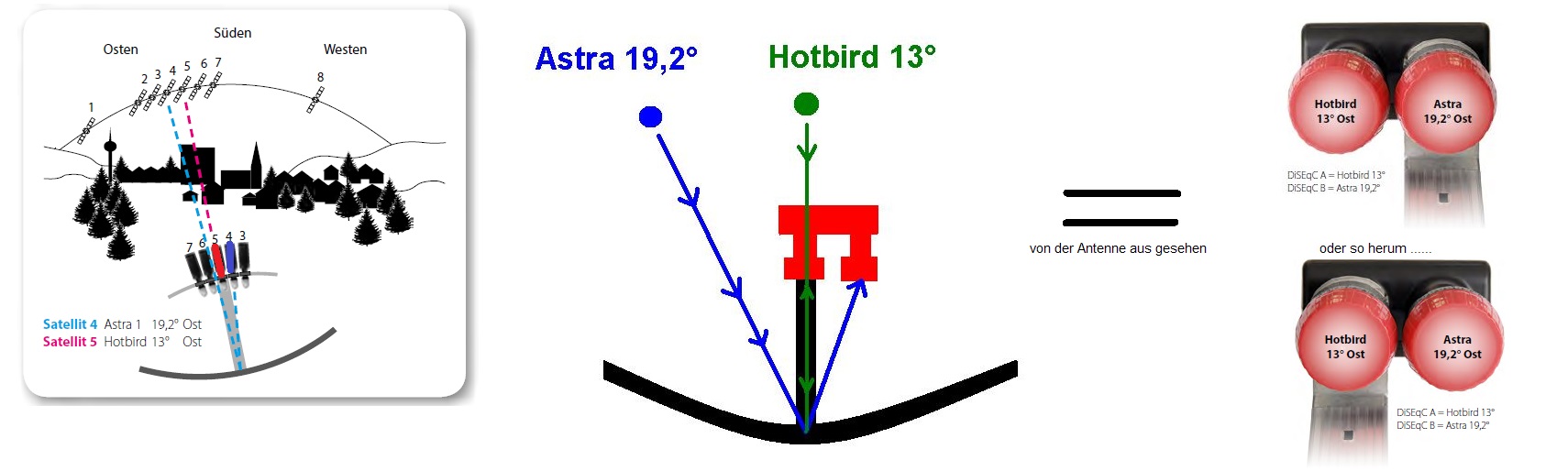

Monoblock LNB Darstellung Position Astra 19 - Hotbird 13
Zuletzt geändert von techno-com am 14. Januar 2010 11:38, insgesamt 6-mal geändert.


Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18532
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 358 Mal
Danksagung erhalten: 456 Mal
Kontaktdaten:

Montage-Anleitung (Astra1 19.2 + Astra3 23.5 Grad Ost)

Ungelesener Beitragvon techno-com » 13. Januar 2010 13:15

Montage-Anleitung (Astra1 19.2 + Astra3 23.5 Grad Ost)
(diese Anleitung bezieht sich auf Monoblock-LNBs von Smart... bei LNBs von anderen Herstellern kann die DiSEqC-Zuordnung gedreht sein das Astra1 dann DiSEqC B oder 2 ist)

Für die Konstellation für den Empfang von Astra1 (19,2° Grad Ost) und Astra3 (23,5° Grad Ost), dazu diese Anleitung.

Die Sat-Schüssel sollte einen mindest Durchmesser von 75-80 cm (max. 90cm !!) betragen, um alle Programme störungsfrei empfangen zu können.

Wie im Bild (siehe Anlage unten) zu sehen, wird das Monoblock LNB mit dem linken Feed (das für Astra1 19.2 Grad Ost) an die Sat-Schüssel montiert, so dass das rechte Feed des LNB's quasi in der Luft hängt. Der Betrachter steht dabei hinter der Sat-Schüssel und schaut in Richtung des Monoblocks.
Der Satellit Astra1 steht, vom Boden aus betrachtet, zwar links vom Astra3, jedoch durch die Reflektion an der Sat-Schüssel kehrt sich das Verhältnis um.

Ausgerichtet wird die Sat-Schüssel dann auf Astra1 19.2 Grad Ost. Das rechte, leicht schielende, LNB empfängt dann automatisch die Programme vom Astra3 23.5 Grad Ost. Der Abstand der beiden Satelliten von 4.3° Grad ist durch die Bauform des Monoblocks dann bereits eingestellt. Weitere Einstellungsarbeiten an der Außenanlage sind somit nicht erforderlich.

An Ihrem Sat-Receiver muss dann nur noch im Antennenmenu DiSEqC A oder 1 of 4, je nach Receiver, für Astra1 und DiSEqC B oder 2 of 4 für Astra3 gewählt, und ein Sendersuchlauf für die beiden Satelliten durchgeführt, werden. Und schon können Sie die Programmvielfallt beider Satelliten genießen.

Kein Gewähr auf Richtigkeit !
Dateianhänge

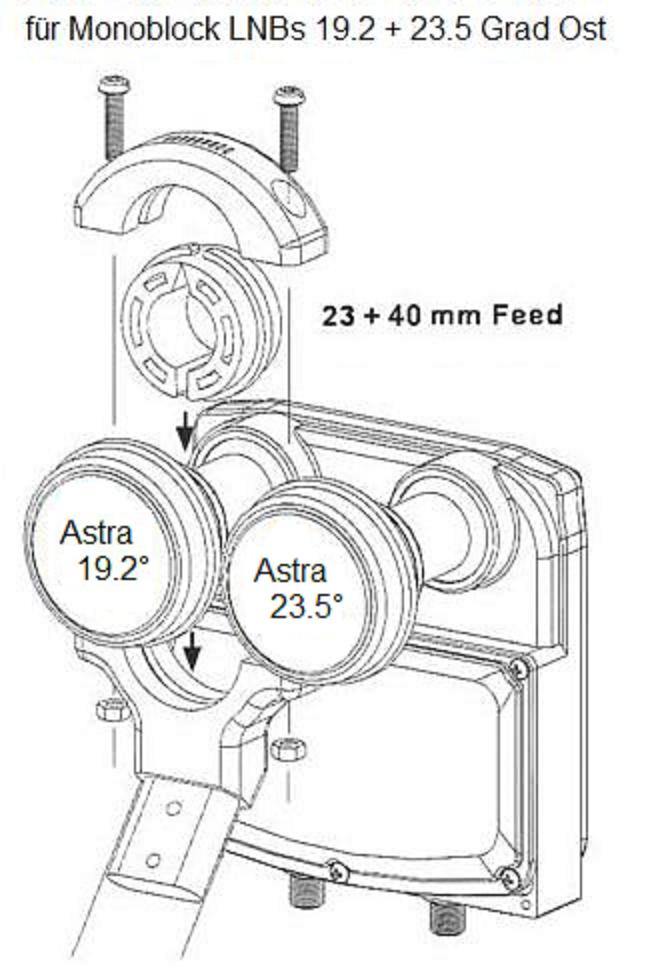

Montage-Anleitung für Monoblock LNBs Astra1 (19.2 Grad Ost) + Astra3 (23.5 Grad Ost)
Zeichnung für eine bessere Darstellung
(zum vergrössern bitte anklicken)
MONOBLOCK-LNB-Montage19-23.doc
Montage-Anleitung für Monoblock LNBs Astra1 (19.2 Grad Ost) + Astra3 (23.5 Grad Ost)
als Word-Dokument
(93.5 KiB) 6346-mal heruntergeladen
