Hallo liebe Gemeinde.
Falls es schon einen Beitrag mit dem gleichen Problem gibt, dann entschuldigt bitte.

Ich habe ein Haus gekauft in dem eine Sat-Anlage installiert ist und das Sat-Signal in das Haussystem eingespeist wird.

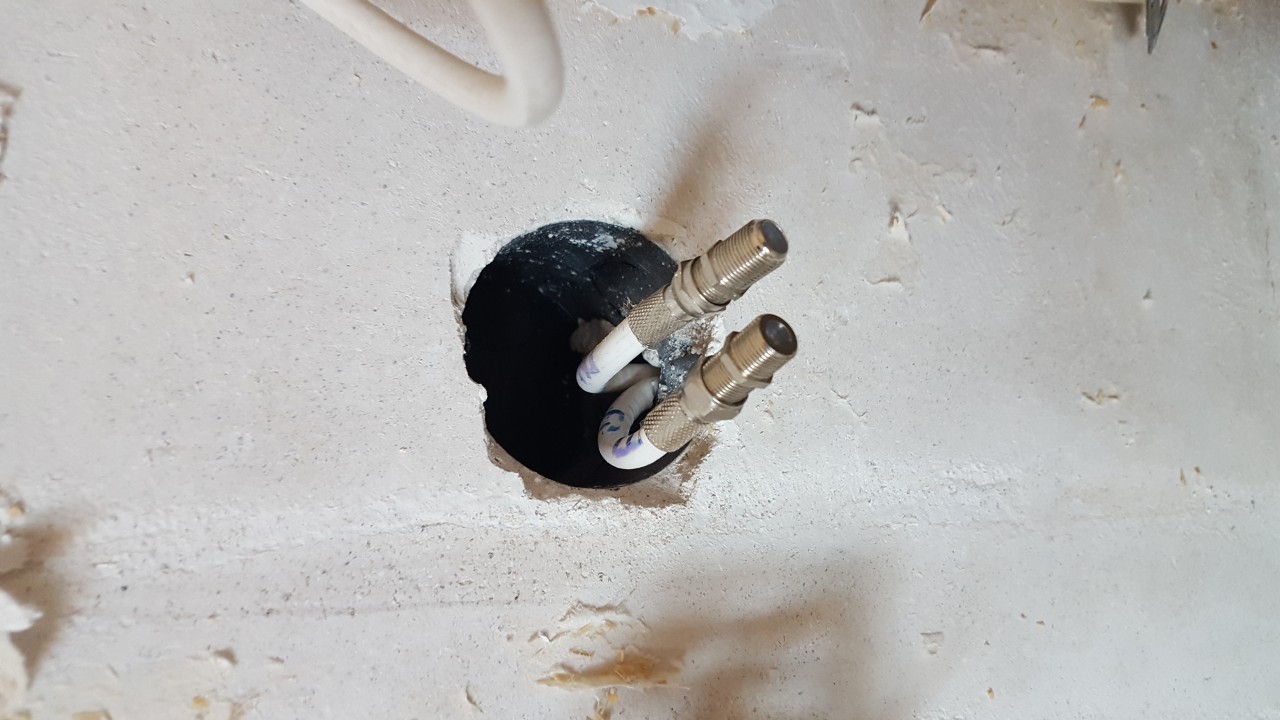

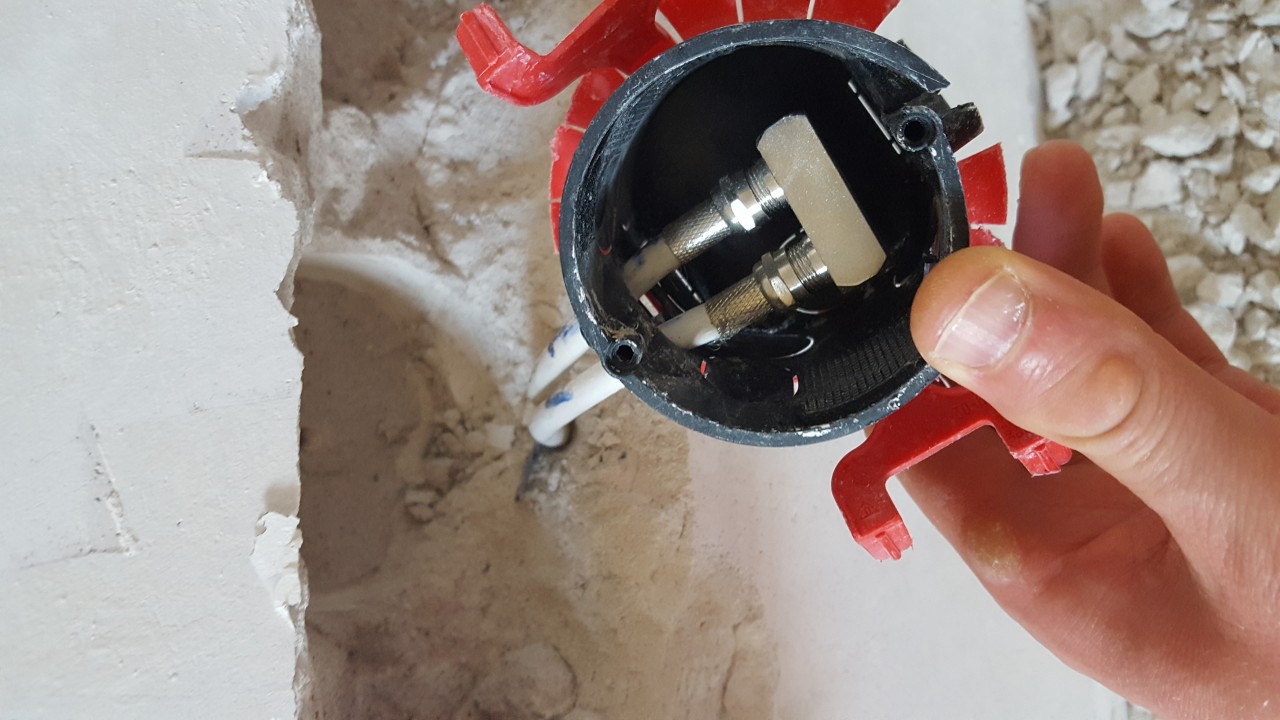

Jedoch habe ich zwei Geräte welche dann mitten im Raum aufgebaut wären (siehe Fotos).
Nun meine Frage:
Kann mir jemand anhand der Bilder erklären, welches Prinzip dieser Installation zu Grunde liegt?
Und gibt es mit der Weile evtl. Technik die diese klobige Installation ersetzen kann? Z.b. schon im LNB verbaut etc.?
Die Satanlage ist ca. 12 Jahre alt.

Bilder von der Installation habe ich beigefügt.

Vielen Dank vorab.

OpiV hat geschrieben:Hallo liebe Gemeinde.

Hallo und

OpiV hat geschrieben:Falls es schon einen Beitrag mit dem gleichen Problem gibt, dann entschuldigt bitte.
.......
Jedoch habe ich zwei Geräte welche dann mitten im Raum aufgebaut wären (siehe Fotos).
Nun meine Frage:
Kann mir jemand anhand der Bilder erklären, welches Prinzip dieser Installation zu Grunde liegt?

Google:

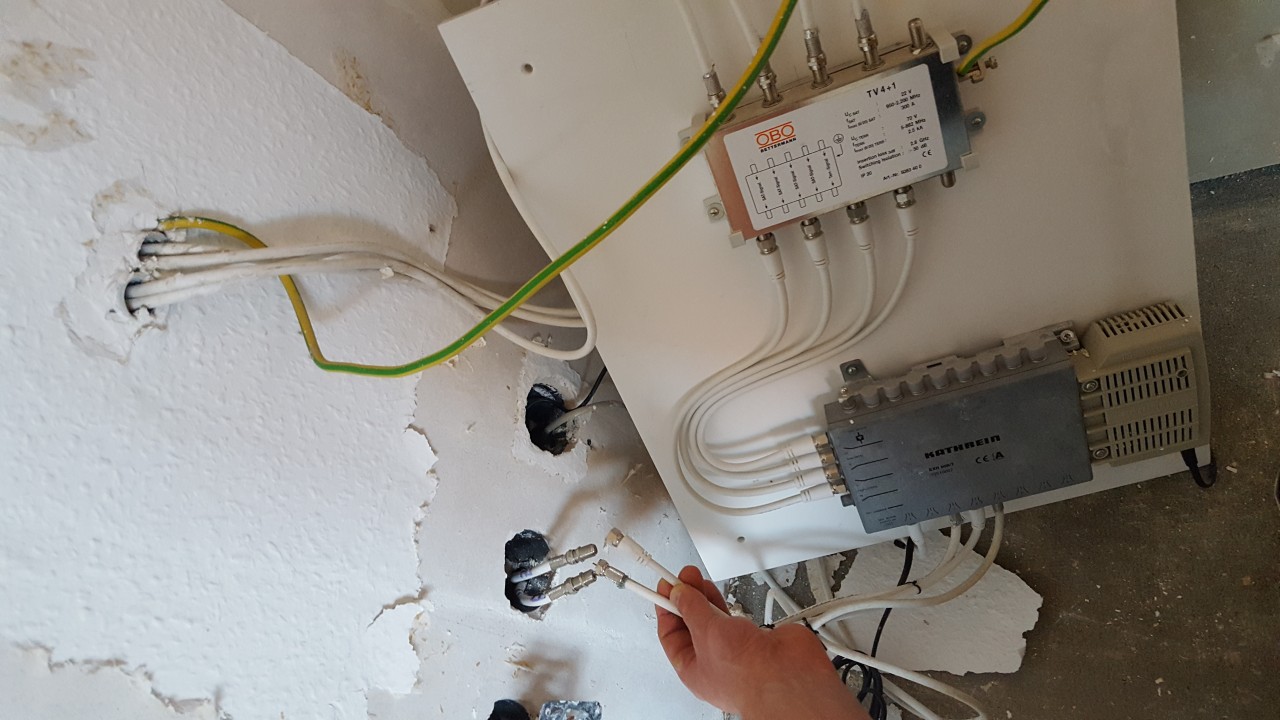

Obo-Bettermann TV 4+1 => Google-Suche
Gefunden => Erklärung vom Bauteil => Überspannungsschutz
Kathrein EXR 508/T => Google-Suche

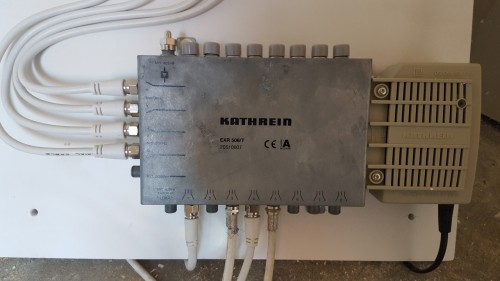

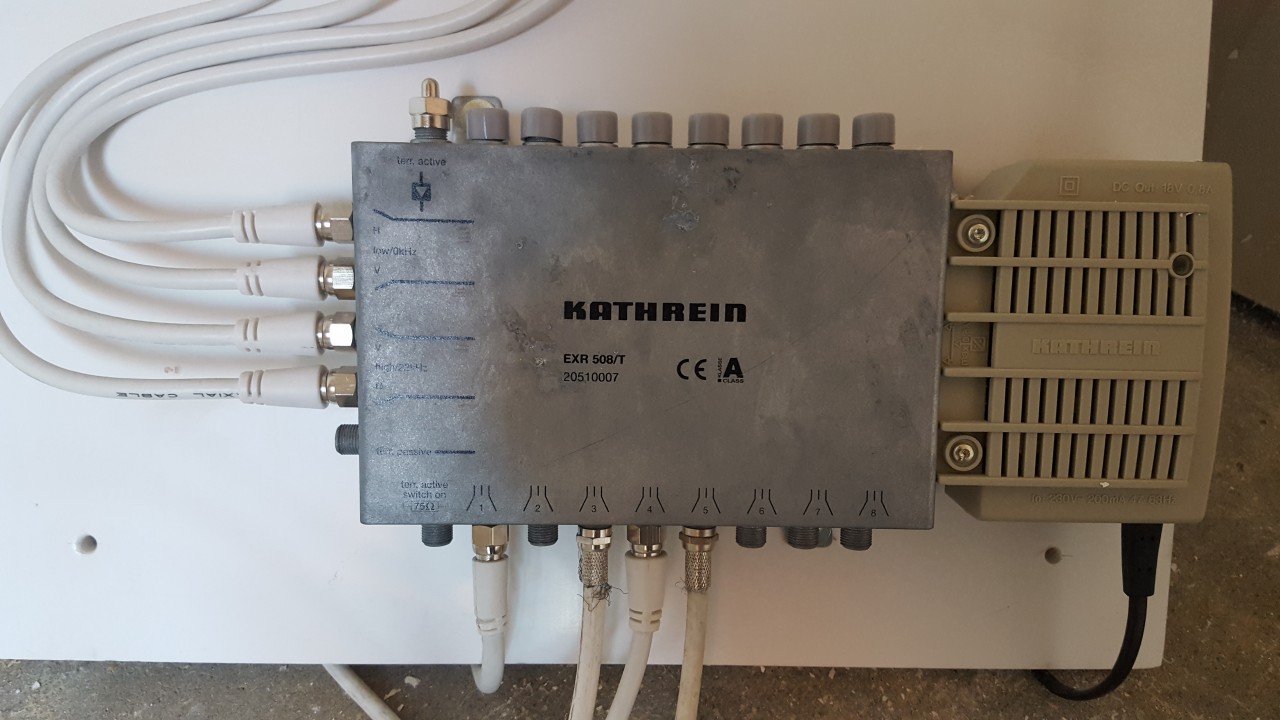

Gefunden => Erklärung vom Bauteil => Standard Legacy Multischalter für einen Satelliten auf 8 Teilnehmer
Schwaiger Antennendose FLS 552 => Google-Suche

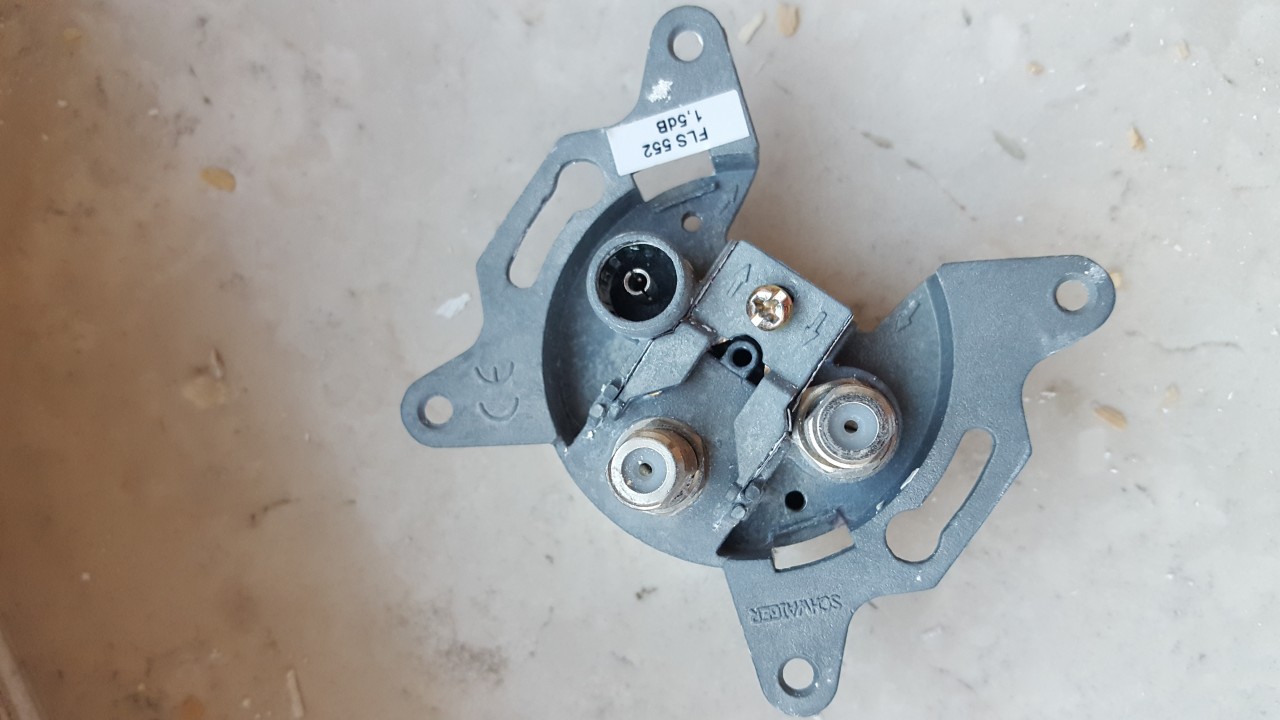

Gefunden => 3-Loch Sat Stichdose

OpiV hat geschrieben:Und gibt es mit der Weile evtl. Technik die diese klobige Installation ersetzen kann? Z.b. schon im LNB verbaut etc.?

Da kommt es erst einmal darauf an was da genau gewünscht ist an Versorgung im Haus ....
In dieser Rubrik finden sie Standard-Legacy-Anlagen im Aufbau.
Unter "Fragen zu Sat-Einkabelsystemen" (Rubrik hier extra dafür) finden sie Anlagen-Planungen wie das heute gemacht wird. Dann auch mit einer Twin- oder sogar Octo-Versorgung für Receiver mit FBC-Tuner/-Frontends über nur ein Kabel.

OpiV hat geschrieben:Die Satanlage ist ca. 12 Jahre alt.

Grundsätzlich gab es damals schon Stecker die hier richtig gewesen wären für die Verkabelung, diese fertigen F-Anschlusskabel und diese Standard F-Stecker die hier verwendet wurden sind nicht gut für so einen Aufbau (siehe andere Beiträge, in allen erklärt die abgeschlossen wurden ...).
Auch die Erdung/der Blitzschutz (incl. Potentialausgleich) ist hier nur halbherzig und nicht zugelassen durchgeführt worden, da fehlen jegliche Erdungblöcke die die Kabel einzeln dem Potentialausgleich unterziehen würden. Siehe Erklärung unter Erdung Satellitenanlage / Antennenmast + Potentialausgleich + Vormontagen- Aufbau im Schaltschrank incl Potenzialausgleich und auch hier im letzgenannten Beitrag finden sie etliche Anlagen-Beispiele in allen Formen der Umsetzungs-Möglichkeiten.

P.S. offene Ein- und Ausgänge von einem Multischalter müssen übrigens immer mit einem F-Endwiderstand DC-entkoppelt abgeschlossen werden, auch schon vor 12 Jahren Bei ihnen sehe ich nur einen Widerstand und mind. einen offenen Eingang + 4 offene Ausgänge die nicht damit abgeschlossen wurden.
