eldrik hat geschrieben:Hallo Forum,

eldrik hat geschrieben:Meinem Verständnis nach, muss ich, da ich keine eigene Blitzschutzanlage am Haus habe, eine einadrige 16mm2 Leitung von dem Antennenmast (ausserhalb des Hauses) auf direktem Weg zu meiner, sich im Keller befindlichen, Potentialausgleichschiene führen? Frage: Ist dies Korrekt?

techno-com hat geschrieben:1. Äußerer Blitzschutz
Durchführung= vom Antennenmast/der Halterung muss ein massives 1x16mm² Kupferkabel (Erdungskabel/Blitzschutzkabel) bis in den Keller an die Haupterdungsschiene (HES) verlegt werden und dort angeschlossen werden. Dieses Kabel darf nicht über Regenrinnen, Wasserrohre, Gasrohre etc. nach unten geführt werden da im Falle das dort mal etwas kaputt gehen sollte oft Plastikteile eingebaut werden die dann nicht mehr leitfähig wären).
Das Kabel muss auf dem kürzesten Weg verlegt werden und darf nicht direkt neben andere Kabel gelegt werden (Abstand hängt ab von der Gesamtlänge des Kabels, bewegt sich im Rahmen von ca. 5cm bis 2m).
Eine Ausnahme hier besteht wenn das Haus über eine eigene Blitzschutzanlage verfügt. Dann muss der Blitzschutz anders ausgeführt werden, es muss eine "Fangstange" für den Schutzbereich der Antenne installiert werden und der Antennenmast/der Halter nur in den Potentialausgleich mit einbezogen werden - d.h. er direkt an die Haupterdungsschiene (HES) mit angeschlossen werden.

eldrik hat geschrieben:Ferner muss ich den Potentialausgleich für die Koaxleitungen und des sich im inneren befindlichen Teil des Antennenmastes sowie sonstiger Multischalter (nicht vorhanden), über eine einadrige 4mm2 Leitung auf direktem Weg zu meiner, sich im Keller befindlichen, Potentialausgleichschiene führen? Frage: Ist dies Korrekt?

techno-com hat geschrieben:2. Innerer Blitzschutz (Potentialausgleich / Potenzialausgleich)
(nur vorgeschrieben/durchzuführen wenn die Antenne im nicht "blitzgeschützten Bereich" (ungesicherter Blitzschutzbereich) montiert wurde, sie also dem Blitzschutz unterzogen werden muss. Weiterhin auch dann vorgeschrieben wenn eine wohnungsübergreifende bzw. hausübergreifende Installation durchgeführt wurde, also mehr als eine Wohnpartei daran angeschlossen ist. Es gibt hier weitere Regelungen auf die wir aber auf Grund der extremen Kompatibilität - diese kann von einem Laien gar nicht gemessen werden - nicht eingehen und das auch nur bei alten Anlagen vorkommen sollte).
Durchführung = ALLE vom LNB bzw. einer terrestrischen Zuführung (UKW-Antenne, DVB-T Antenne, Kabelfernsehen, Videoüberwachung, etc.) kommenden Kabel (bei einem Quattro-LNB also 4 Kabel) und ALLE in die Hausverteilung abgehenden Kabel müssen über einen Erdungsblock geführt werden. Dieser Erdungsblock muss dann mit einem mind. massiv 1x4mm² Kupferkabel (Potentialausgleichskabel) verbunden werden mit dem Punkt wo auch das Blitzschutzkabel am Antennenmast/der Halterung befestigt/verbunden ist.
So blöd das klingt, auch wenn sie ihren Multischalter + den Potentialausgleich im Keller installieren würden und die HES genau neben dran hängt darf das Kabel von den Erdungsblöcken nicht direkt daran angeschlossen werden um sogenannte "Schleifenbildungen" zu verhindern.
Wenn aber die Antenne im gesicherten Blitzschutzbereich installiert wurde und kein Blitzschutz durchzuführen ist, sie also nur aus Sicherheitsgründen (ein PA ist prinzipiell IMMER zu empfehlen da er eine Sicherheitsvorkehrung ist und auch viele Endgeräte, vor allem Flachbildfernseher mit integriertem Tuner, massiv Probleme machen können wenn kein PA erstellt wurde) bzw. aus Gründen der wohnungs-/hausübergreifenden Installation den PA durchführen wollen/müssen dann gibt es ja kein Blitzschutzkabel am Antennenmast .... man muss dann die Erdungsblöcke direkt an der HES anschließen.
Eine weitere Gegebenheit: wenn sie die Antenne auf dem Dach montieren, der Multischalter und somit meist auch der PA im Keller durchgeführt wird dann muss noch zusätzlich zur Verhinderung von Spannungs-/Funkenüberschlägen ein extra PA mastnah durchgeführt werden, d.h. alle vom LNB/der terrestrischen Versorgung kommenden Kabel direkt nach dem Antennenmast über einen Erdungsblock geführt werden und auch dieser mit dem Antennenmast/der Halterung verbunden werden (1xmind. 4mm² Potentialausgleichskabel).

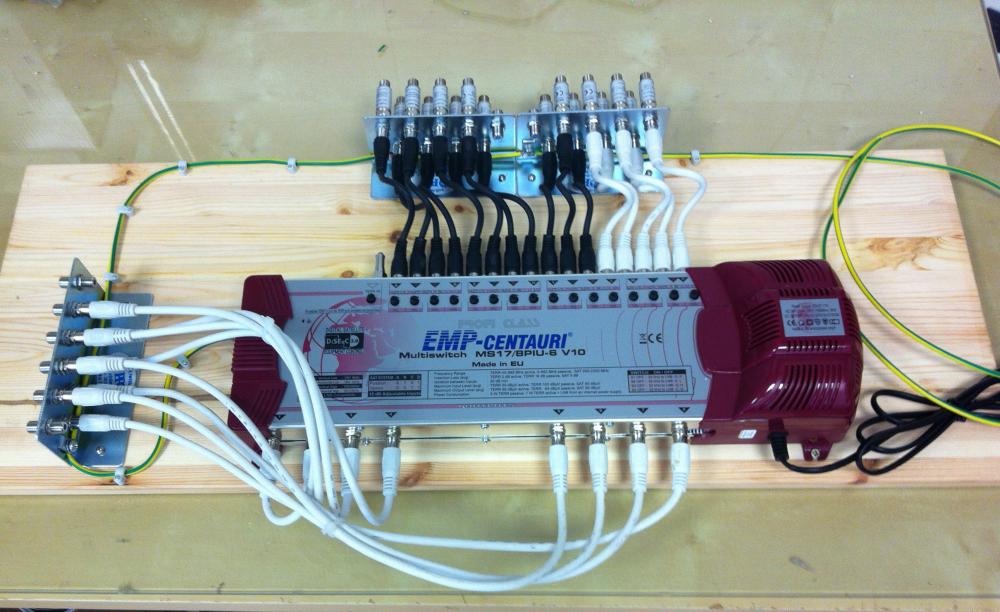

Der PA muss jedes Kabel einzeln umfassen, die DIN sagt aus "... muss auch nach Ausbau der Verteilkomponenten erhalten bleiben..." und das bedeutet das es nicht zulässig ist einfach den Multischalter, auf welchem ja "eigentlich" alle Kabel auch leitend aufgelegt sind, mit einem PA-Kabel angeschlossen werden darf. Zusätzlich zu den Kabeln muss aber auch der Multischalter/Verstärker/Verteiler/etc. mit einem mind. 4mm² Kabel angeschlossen werden, das ist ja aber kein Problem da dieser Kabelweg von einem der Erdungsblöcke nur ca. 10cm sein wird.

eldrik hat geschrieben:In diesem Schacht habe ich bereits einige Netzwerkleitungen, die Koaxkabel sowie zwei USV gestützte 3x1,5 Stromleitungen, in jeweils eigenen Leerrohren, verlegt.

eldrik hat geschrieben:Frage: Kann ich diesen Schacht auch für die 16mm2 Erdungsleitung, welche direkt auf die Potentialausgleichsschiene gehen soll, verwenden?

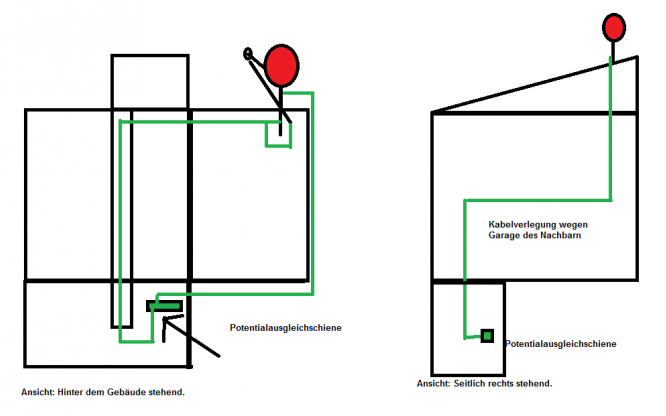

eldrik hat geschrieben:Alternativ wäre meine Überlegung, die 16mm2 Leitung in einem Rohr (Kunststoff, Metall etc.) an der Aussenfassade entlang ca. 3 - 4 Meter Senkrecht, danach ca. 5 - 6 Meter Waagerecht, (meine Aussenfassade grenzt direkt an die Garage des Nachbarn) danach 1 - 2 Meter Senkrecht ins Erdreich und durch einen Wanddurchbruch wieder, in den Keller, an die Potentialausgleichschiene zu führen. Frage: Wäre dies Ausführung noch zugelassen?

eldrik hat geschrieben:über die geplante 16mm2 herstellen, dass Leitungen an der Hauswand Senk und Waagerecht geführt werden stört erst einmal nicht!?, dass es beim wieder ins Gebäude führen, zur Verletzung des Trennungsabstandes kommt ist wahrscheinlich, die Gegebenheiten lassen jedoch nichts anderes zu.

eldrik hat geschrieben:Frage: muss man zwingend Rohre verwenden? Welches Material ist zulässig oder könnte ich die Leitung auch, passend zum roten Klinker, rot streichen?

eldrik hat geschrieben:Frage: käme der folgende Lösungsansatz in Frage, um den Trennungsabstand eher einhalten zu können, anstelle direkt auf die Potentialausgleichsschiene zu gehen, die Blitzschutzleitung auf einen Erdspieß zu führen und diesen wiederum mit der Potentialausgleichsschiene zu verbinden? Wie müssten diese Arbeiten ausgeführt werden?

eldrik hat geschrieben:sämtliche Leitungen, Multischalter, Verstärker etc. mit 4mm2 nicht wie bisher angedacht, durch den Schacht zu führen, sondern direkt, an die Anschlussklemme der 16mm2 am Mast, anzuschließen.
