Teledis Kopfstationen/ Kanalaufbereitung für DVB-S / DVB-T

Ungelesener Beitragvon techno-com » 6. Februar 2009 16:10

Digitales Kanalaufbereitungs-System
" wirklich einfach "
System MADE IN GERMANY

Das digitale Aufbereitungssystem TSH 2010 dient zum Aufbau von kompakten Kopfstellen, die Gemeinschaftsantennenanlagen mit Radio- und Fersehsignalen versorgen. Speziell entwickelt zur Umsetzung von DVB-S und DVB-T Signalen. Es können mehrere Anlage hintereinander geschalten werden für dann 12, 18, 24 etc. Programme.

Merkmale:
• Leichte Installation
• On Screen Display (für Grundprogrammierung der Modulstreifen)
• mehrsprachig (deutsch, englisch)
• Modulares System, flexibel (erweiterbar durch Stecksystem)
• Single- und Twin- Module !!! D.h. über nur einen Einbaurahmen können auch 12 Programme umgewandelt werden !!
• Mischung DVB-S (Satellit) und DVB-T (Terrestrisch) möglich
• VHF und UHF Module (für verschiedene Bandnutzung in der BK-Anlage)
• Mono- und Stereo- Ton Module
• Nachbarkanaltaugliche und übernachbarkanaltaugliche Varianten
• Aktive Durchschleusung des Eingangssignals
• Hervorragendes Preis- Leistungsverhältnis
• Ausgangs- Pegeleinsteller
• Schwarzbildgenerator
• Videotext tauglich
• eigene Soft- und Hardware Entwicklung von Teledis
• Zink- Druckgußgehäuse für optimale Wärmeableitung

Nähere Informationen finden Sie auch im Produktdatenblatt hier im Thread zum Download (unten).

Mehr Details auf Anfrage oder im Shop (KLICK) !! Anlage wurde bereits in mehreren Hotels, Heimen, Pensionen installiert, alle Kunden haben uns ihre Zufriedenheit mitgeteilt, auch über die unbürokratische Abwicklung von Garantiefällen über Teledis direkt (Vorabtausch der Komponenten ohne Ausfallzeit der Anlage) !

Für Anwender aus Österreich, Schweiz etc. noch ein Hinweis. In diese Kopfstation kann man auch DVB-T Module einsetzen und damit die "heimischen Programme" (ORF, ATV, Puls4, SF usw.) mit in die Hausanlage per DVB-T Empfang und DVB-T Übertragung (dann DVB-T Tuner am Empfangsgerät zusätzlich notwendig !) einspeisen.

Produktkatalog + Montageanleitung

Bei Verwendung von Twin- Modulen müssen BEIDE Programme die mit diesem Modul umgesetzt werden auf dem gleichen Transponder liegen. Hier eine kleine Übersicht von ausgewählten Transpondern mit deren Programmbelegung:

ASTRA 19.2 Grad Ost

Transponder 11836 H:
ARD- Das Erste
SWR Fernsehen
HR Fernsehen
WDR Fernsehen
BR Alpha
Bayerisches Fernsehen Nord
Bayerisches Fernsehen Süd

Transponder 11954 H:
ZDF
3Sat
KI.KA (Kinderkanal)
ZDF Dokukanal
ZDF Infokanal
ZDF Theaterkanal

Transponder 12188 H:
RTL Deutschland
RTL Nitro
Vox Deutschland
N-TV (Nachrichtensender)
RTL2 Deutschland
Super RTL Deutschland
Super RTL Schweiz
Vox Schweiz

Transponder 12226 H:
Eurosport
Euronews
RTL Österreich
Vox Österreich
RTL 2 Österreich
Super RTL Österreich

Transponder 12545 H:
Sat.1 Deutschland
ProSieben Deutschland
Kabel Eins Deutschland
N24
9Live

Transponder 12051 V:
Sat.1 Österreich
Sat.1 Schweiz
ProSieben Österreich
ProSieben Schweiz
Kabel Eins Österreich
Kabel Eins Schweiz

Transponder 12480 V:
Sport 1 (ehemals DSF)
Tele 5
DMAX
Sonnenklar TV

Transponder 12148 H:
Deluxe Music
Viva Österreich
Comedy Central Österreich
Rhein-Neckar-Fernsehen

Transponder 12663 H:
Servus TV Österreich
Servus TV Deutschland
GoTV
LT 1
Tirol TV


EUTELSAT/ HOTBIRD 13.0 Grad Ost

Transponder 12399 H:
SRG SSR
SF 1
SF Zwei
SF Info


Das ist nur eine kleine Auswahl an "kombinierbaren" Sender für Twin- Module. Mehr Senderdetails auch unter http://www.lyngsat.com !


Was ist VHF/UHF bzw. Nachbarkanal-tauglich/ Übernachbarkanal-tauglich ?
Das bestimmt in welchen Bereich (auf welchen Kanal) sie über dieses Modul das umgesetzte Programm in ihre Hausanlage einspeisen.

Bei übernachbarkanal-tauglichen Modulen gilt:
Umgesetzt werden kann in folgenden Bändern auf die Kanäle:
VHF = Kanal 5-12 + S11-S20
UHF = Kanal 21-69
Bei diesen Modulen können keine Kanäle direkt nebeneinander belegen (also z.B. Kanal 5+6), es muss immer ein Kanal Abstand gehalten werden.

Bei nachbarkanal-tauglichen Modulen gilt:
Umgesetzt werden kann auf ALLE Kanäle von Kanal 2-69 + Sonderkanal S02-S38 ! Es gibt hier keinen Unterschied im Modul ob VHF oder UHF. Auch können die Kanäle direkt nebeneinander gelegt werden (z.B. Kanal 5+6) !

Wenn sie nicht gerade 20 oder mehr Programme umsetzen möchten reicht aber normal eine Mischung aus VHF- + UHF- Modulen (übernachbarkanaltaugllich) aus !


Hersteller: Teledis
Dateianhänge
Teledis Kopfstaionen / Kanalaufbereitung
Teledis_Kanalaufbereitung.pdf
Datenblatt der einzelnen Module Teledis (Version 2010 ! Version von 2012 weiter unten zum Download)
(377.95 KiB) 1042-mal heruntergeladen

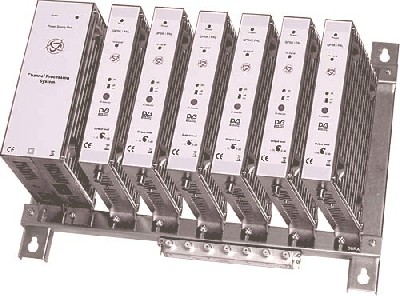

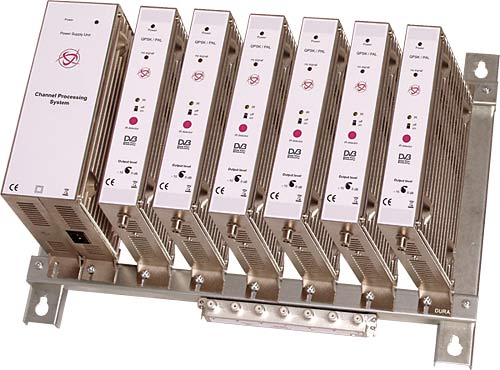

Teledis Kopfstation- Abbildung Module im Rahmen eingebaut
Teledis_Produktkatalog_TSH_modular_2012.pdf
Datenblatt Teledis TSH modular der einzelnen Module + Montagerahmen + Combiner + Netzteile etc (Version 2012)
(360.84 KiB) 722-mal heruntergeladen
Teledis_Montageanleitung_modulare_Kanalaufbereitung.pdf
Teledis Montageanleitung modulare Kanalaufbereitung TSH-Modelle
(385.07 KiB) 506-mal heruntergeladen
Teledis_Projektplaner_TSH_Modular.pdf
Teledis Projektplaner für modulare TSH-Systeme
(448.12 KiB) 487-mal heruntergeladen
Zuletzt geändert von techno-com am 24. Juni 2010 13:27, insgesamt 3-mal geändert.


Ankündigung: wegen Urlaub bleibt unser Ladengeschäft vom 29.8. -8.9.18 geschlossen ! In dieser Zeit auch hier nur eingeschränkte Antworten möglich.

Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
(kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18242
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 337 Mal
Danksagung erhalten: 445 Mal
Kontaktdaten:

Symbolisches Angebot SAT-Kopfstation /- Aufbereitung

Ungelesener Beitragvon techno-com » 5. August 2009 11:32

Hier mal ein symbolisches Angebot für eine Anfrage aus Österreich mit Einspeisung der ORF- Sendergruppe per analogem Antennenempfang was aber auch möglich wäre über DVB-T zu machen.

Angebot weicht von jedem anderen in der Programmbelegung und der Wahl der Komponenten ab, das ist immer individuell für jeden zu erstellen !
Dateianhänge
AngebotKopfstation12Programme.PDF
Angebot SAT-Kopfstation auf DVB-C für 12 Programme mit Twin- Modulen
(11.99 KiB) 1189-mal heruntergeladen
