Verkabelungsplan Quattro-LNB´s an Multischalter

Ungelesener Beitragvon techno-com » 8. Januar 2006 17:04

Hier eine Übersicht wie die Kabel von einem Quattro-LNB kommend an einem Multischalter angeschlossen werden müssen !!

14V/0kHz = vertikal/unteres Frequenzband (Lowband) = v/low = vl
14V/22kHz = vertikal/oberes Frequenzband (Highband) = v/high = vh
18V/0kHz = horizontal/unteres Frequenzband (Lowband) = h/low = hl
18V/22kHz = horizontal/oberes Frequenzband (Highband) = h/high = hh

Die Kabel vom LNB (Quattro-LNB) sind so beschrieben/gekennzeichnet und auch die Eingänge am Multischalter sind so beschrieben/gekennzeichnet. Verbunden werden müssen sie 1:1 vom LNB zum Multischalter.

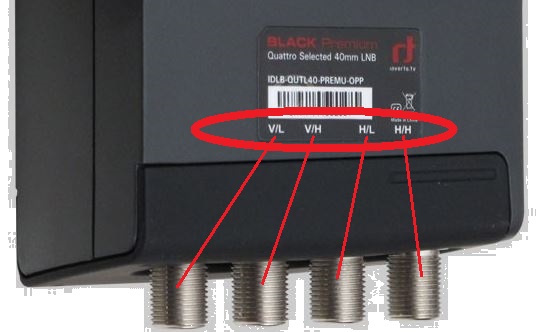

Beispiel LNB-Beschriftung am Inverto Quattro-LNB (Ebenen VH VL HH HL)


----------------
Anbei Bilder von div. Quattro-LNB Verarbeitungen, hier alle incl. einem Potentialausgleich !
Dateianhänge
Unicable-Multischalter für 2 Satelliten (=8 kommende Kabel von 2x Quattro-LNBs + 1x kommend von UKW-Antenne + 1x Unicable-Ausgang)
Voll-Montage_3Grad (11).jpg

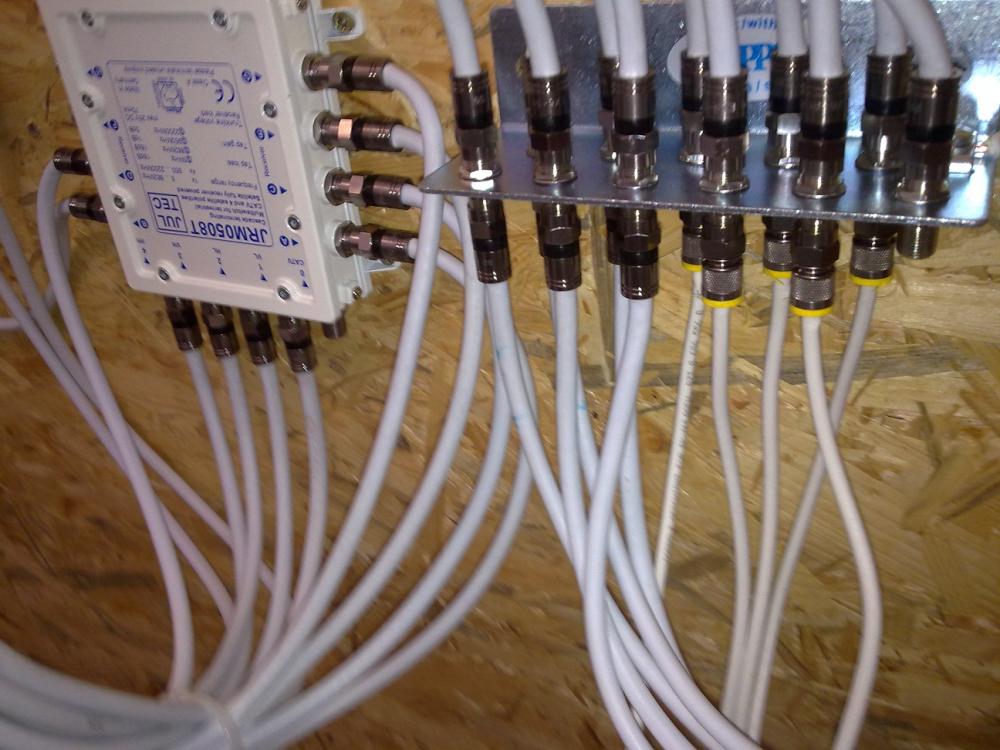

Jultec JRM0508T (5/8 Multischalter) incl. Potentialausgleich - alle 4 kommenden Kabel vom Quattro-LNB und alle vom Multischalter abgehenden Kabel zu den Teilnehmern wurden über den Erdungsblock geführt
Voll-Montage_3Grad (11).jpg (97.72 KiB) 32176 mal betrachtet

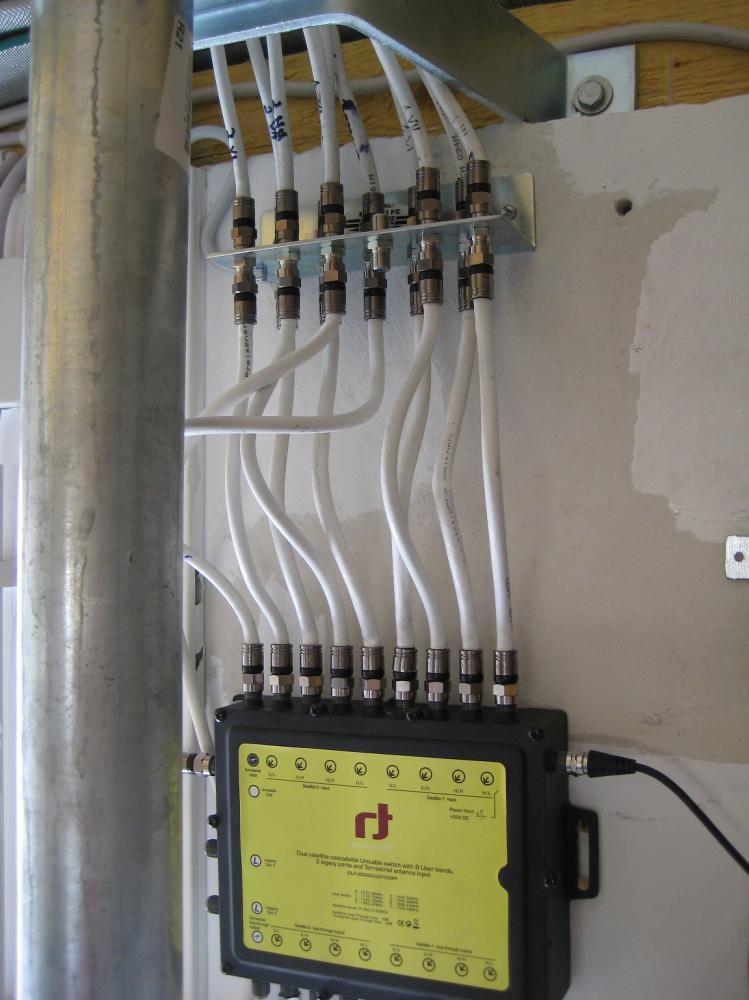

Jultec JRS0502-2+4T Unicable Multischschalter mit 4 Legacy Ausgängen + Potentialausgleich

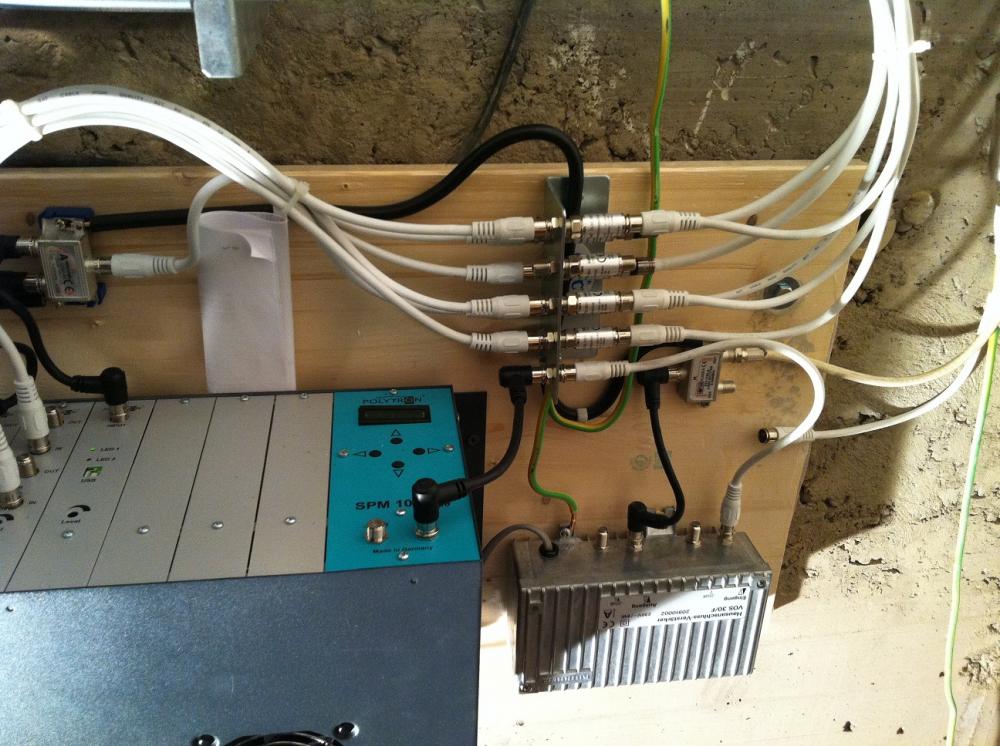

Stammverteilung an einer Kopfstation (Kanalaufbereitungsanlage) incl. Potentialausgleich an allen Verteilern + Verstärkern und Überspannungs-Schützen in den Stammkabeln von den LNBs kommend (hier 2x Quattro-LNBs)
Kanalaufbereitungsanlage/Kopfstation mit Potentialausgleich/Potenzialausgleich in Großansicht/Nahansicht
Zuletzt geändert von techno-com am 12. April 2010 12:39, insgesamt 2-mal geändert.


Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

sachse_fo_dd
ist ganz gut am schreiben
Beiträge: 30
Registriert: 19. März 2006 13:50

Quattro-LNB auf Multischalter geiz-ist-geil Anschluss

Ungelesener Beitragvon sachse_fo_dd » 2. Mai 2006 19:52

Hallo Herr Uhde,

ich habe mal ne ganz blöde Frage, ist es zwingen erforderlich, ein Quattro LNB komplett mit LOW V/H und High V/H anzuschliessen, obwohl ich nur High V/H für digital verwende :?:

Gruß Stephan.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18522
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 358 Mal
Danksagung erhalten: 456 Mal
Kontaktdaten:

Quattro-LNB auf Multischalter geiz-ist-geil Anschluss

Ungelesener Beitragvon techno-com » 3. Mai 2006 10:23

Wenn sie nur digitale Receiver anschliesen möchten können sie die Kabel für V/L und H/L (also vertikal low und horizontal low) weglassen.

Steht aber auch schon mehrfach hier im Forum genauer beschrieben und ist für eine Zukunftssicherheit nicht ratsam.
Zuletzt geändert von techno-com am 19. März 2010 09:08, insgesamt 3-mal geändert.
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

boss2
Neuling
Beiträge: 5
Registriert: 25. Januar 2007 21:01

Quattro-LNB auf Multischalter geiz-ist-geil Anschluss

Ungelesener Beitragvon boss2 » 27. Januar 2007 11:16

hey leute

das kann man so nicht ganz sagen,es gibt auch digitale programme im unteren band,also würde ich alle 4 kabel anschliessen

mfg :)

Benutzeravatar
techno-com
Site Admin
Beiträge: 18522
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 358 Mal
Danksagung erhalten: 456 Mal
Kontaktdaten:

Quattro-LNB auf Multischalter geiz-ist-geil Anschluss

Ungelesener Beitragvon techno-com » 29. Januar 2007 10:18

@boss2

Ja, Stand 2007 (Anfang der Abschaltung analoger Programme auf Astra) ist dies sicherlich jetzt ratsam. Die durch die Abschaltung frei gewordenen Transponder werden in Zukunft sicher auch für die digitale Übertragung verwendet werden und dann benötigt man ALLE 4 Kabel vom Quattro- LNB zum Multischalter.
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18522
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 358 Mal
Danksagung erhalten: 456 Mal
Kontaktdaten:

Quattro-LNB auf Multischalter geiz-ist-geil Anschluss

Ungelesener Beitragvon techno-com » 26. Oktober 2008 11:19

Nachdem jetzt z.B. schon einige Programme von ARD (Phoenix, Arte, ARD Theaterkanal ....) auf das untere Frequenzband gewechselt haben sollte man jetzt immer alle 4 Kabel anschliesen !

Edit 2009: mittlerweile senden sehr viele "digitale" Sender im Low-Band (vor allem die HDTV- Programme wie z.B. ARD HD, ZDF HD, ASTRA HD Promo, ORF HD, Anixe HD, ARTE HD, RTL HD, Vox HD, Sat1 HD, Pro7 HD, Kabel1 HD uvm.) !
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18522
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 358 Mal
Danksagung erhalten: 456 Mal
Kontaktdaten:

HL, HH, VH, VL Ebenen Erkennung vom Quattro-LNB

Ungelesener Beitragvon techno-com » 25. Februar 2013 17:59

Wie kann ich die Kabel von einem Quattro-LNB kommend den 4 Ebenen zuordnen ?

Oft kann man am LNB selbst die Beschriftung der Ebenen-Ausgänge nicht mehr lesen bzw. kann man die Kabel vom Quattro-LNB kommend nicht mehr nachverfolgen und steht dann ggf. mal vor dem Problem das man nicht weiß welches Kabel am Multischalter wo angeschlossen werden muss.
Das geht aber relativ einfach nachzuvollziehen.

Man muss nur einen Receiver DIREKT (ohne Multischalter dazwischen) mit den 4 Kabeln vom Quattro-LNB nacheinander verbinden.

Und dann schaut man über welches Kabel welches Programm empfangen wird, für eine Zuordnung hier mal eine Aufstellung:
Programme die über das Kabel HH kommen: ARD SD, ZDF SD, RTL SD, Sat1 SD, Pro7 SD, Kabel1 SD, Eurosport, Welt 24 SD (ehemals N24 SD), ntv SD ....
Programme die über das Kabel HL kommen: ARD HD, ZDF HD, RTL HD, Sat1 HD, Pro7 HD, Kabel1 HD ....
Programme die über das Kabel VH kommen: DMAX SD, Sport1 SD, Tele5 SD, Astro TV ....
Programme die über das Kabel VL kommen: KiKa HD, 3Sat HD ....

Und schon hat man die Ebenen im Inneren den Ebenen-Ausgängen vom LNB zugeordnet und kann diese entsprechend am Multischalter anschließen.
