Alte Satanlage ändern

Ungelesener Beitragvon Eatthis » 29. April 2018 03:21

Guten Abend,

ich habe ein älteres Haus erworben und festgestellt, dass der Vorbesitzer nur zwei Kabel vom LNB zum HAR gelegt hat. Vom HAR führen 6 Leitungen zu je 6 Dosen weg. Das komische ist, das er 6 Satdosen im Haus installiert hat und immer nur gerade die zwei Kabel vom LNB via Kupplung an die derzeitig genutzten Dose verbunden hat. Ich gehe jetzt mal davon aus das ein Twin-LNB an der Schüssel hängt. Jetzt hab ich mir zwei Varianten überlegt, wie ich alle 6 Dosen gleichzeitig versorgen kann.

Variante 1:
ein Unicable Single LNB an die Schüssel und dann im HWR einen 6-Fach Unicable-Verteiler zu setzten. Ggf. ein LNB mit einem Legacy, da ich ja zwei Leitungen zum LNB habe. Der 6-Fach-Verteiler mit Diodenentkopplung um die alten Dosen weiter nutzen zu können.

Variante 2:
ein Wideband LNB in Verbindung mit einem Multischalter. Allerdings weiß ich nicht ob sich das lohnt, da ich nur Multischalter für zwei Satelliten finde.

Was wäre die sinnvollste Variante und welche Hardware wäre für den Einsatz geeignet?

Vielen Dank!

PS: Leider hab ich keine Ahnung, wie lange die einzelnen Kabel sind bzgl. Dämpfung.
Zuletzt geändert von techno-com am 29. April 2018 07:38, insgesamt 1-mal geändert.
Grund: Edit by techno-com: Beitrag verschoben in passende Rubrik (von "technische Fragen zu Satanlagen" in "Fragen zu digitalen SAT-Einkabelsysteme") + Formatierungen angepasst



Benutzeravatar
techno-com
Site Admin
Beiträge: 18336
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 345 Mal
Danksagung erhalten: 451 Mal
Kontaktdaten:

Re: Alte Satanlage ändern

Ungelesener Beitragvon techno-com » 29. April 2018 07:44

Eatthis hat geschrieben:Guten Abend,

Hallo :freunde

Beitrag verschoben in die passende Rubrik für diese Anfrage, ggf. haben sie daher nichts zu ihrer Sache hier vorab gefunden ... denke ja das sie vor dieser Anfrage gelesen haben, oder ?

Eatthis hat geschrieben:... zum HAR gelegt hat. Vom HAR führen 6 Leitungen zu je 6 Dosen weg.

Was ist ein/e "HAR" ??

Eatthis hat geschrieben:Variante 1:
ein Unicable Single LNB an die Schüssel und dann im HWR einen 6-Fach Unicable-Verteiler zu setzten. Ggf. ein LNB mit einem Legacy, da ich ja zwei Leitungen zum LNB habe. Der 6-Fach-Verteiler mit Diodenentkopplung um die alten Dosen weiter nutzen zu können.

Rubrik für Unicable- / Einkabel- LNB´s
Der aktuell erste Eintrag in dieser Rubrik => Unicable 32 Teilnehmer MFH
Sollte mit den Links auch darin genau erklären warum solche Umsetzungen zwar günstig sind, aber fast nie funktionieren .....

Eatthis hat geschrieben:Variante 2:
ein Wideband LNB in Verbindung mit einem Multischalter. Allerdings weiß ich nicht ob sich das lohnt, da ich nur Multischalter für zwei Satelliten finde.

Diese Rubrik in welche ich den Beitrag jetzt verschoben habe ... die letzten Beiträge befassen sich alles mit Breitband-LNB-Versorgung und erklären viel dazu.
Geballt alle Umsetzungen incl. Planungen davon findet man unter Inverto Breitband-LNB SP-IDLP-WDB01-OOPRO-OPP (Wideband / Whole Band - für z.B. Jultec a²'CSS Technologie) weiter unten dann in diesem Beitrag.

Eatthis hat geschrieben:Was wäre die sinnvollste Variante und welche Hardware wäre für den Einsatz geeignet?

Das müssen sie entscheiden und hängt davon ab was genau alles wie versorgt werden soll .....

Eatthis hat geschrieben:PS: Leider hab ich keine Ahnung, wie lange die einzelnen Kabel sind bzgl. Dämpfung.

HIer kann das aber auch keiner ersehen .... aber auf dem Kabel steht sicherlich ein Hersteller und ein Typ drauf, das wäre mal das einfachste für den Anfang.
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Eatthis
postet ab und zu
Beiträge: 10
Registriert: 28. April 2018 21:37

Re: Alte Satanlage ändern

Ungelesener Beitragvon Eatthis » 30. April 2018 14:43

Hallo zurück,

danke für die schnelle Antwort.

Ich habe natürlich einige Forenbeiträge zum Thema gelesen. Ich war mir nur nicht sicher, welche Variante die bessere wäre.

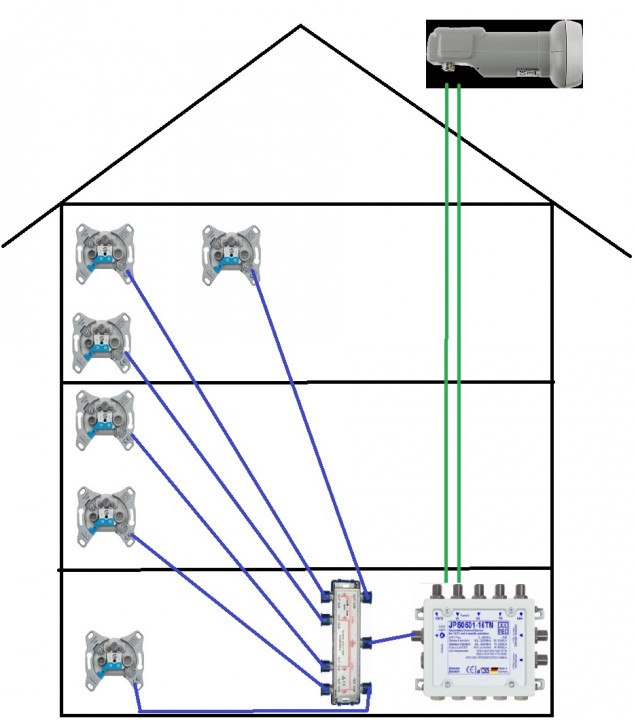

Nachdem ich dann nochmal die von Ihnen verlinkten Threads gelesen habe, bin ich zu folgender Lösung gekommen:
1x Dur-Line Breitband-LNB +Ultra WB2 (Wideband / Whole Band - für z.B. Jultec a²'CSS Technologie)
1x Jultec JPS0501-16TN JESS EN50607 Einkabelumsetzer für 1 Satellit (16 UBs/IDs/Umsetzungen) incl. Programmierung für Wideband
1x F- Verteiler 6-fach SAT- tauglich
+ diverser Sachen (Stecker, Kabel, Erdungs- /Potentialausgleichzeug, usw.)

Bzgl. der Dosen: Welche muss ich da nehmen? JULTEC JAD307TRS oder JULTEC JAD300TRS ??

Vielen Dank!

PS: HAR --> Hausanschlussraum
Dateianhänge

Benutzeravatar
techno-com
Site Admin
Beiträge: 18336
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 345 Mal
Danksagung erhalten: 451 Mal
Kontaktdaten:

Re: Alte Satanlage ändern

Ungelesener Beitragvon techno-com » 30. April 2018 14:52

Eatthis hat geschrieben:Hallo zurück,

Hallo :freunde

Eatthis hat geschrieben:danke für die schnelle Antwort.

:1147

Eatthis hat geschrieben:Nachdem ich dann nochmal die von Ihnen verlinkten Threads gelesen habe, bin ich zu folgender Lösung gekommen:
1x Dur-Line Breitband-LNB +Ultra WB2 (Wideband / Whole Band - für z.B. Jultec a²'CSS Technologie)
1x Jultec JPS0501-16TN JESS EN50607 Einkabelumsetzer für 1 Satellit (16 UBs/IDs/Umsetzungen) incl. Programmierung für Wideband
1x F- Verteiler 6-fach SAT- tauglich
+ diverser Sachen (Stecker, Kabel, Erdungs- /Potentialausgleichzeug, usw.)

Das wäre dann ein Aufbau mit einen diodenentkoppelten Verteiler, den 6-fach Verteiler gibt es nur so ! Richtig wäre das aber mit einem 100%igen Aufbau unter Verwendung von Verteilern ohne Diodenentkopplung ...
Und dann kommen wir zur Alternative wie ich das machen würde:
Quelle (läuft gerade parallel): EKLD-3 austauschen gegen UniCable Fachwerkhaus

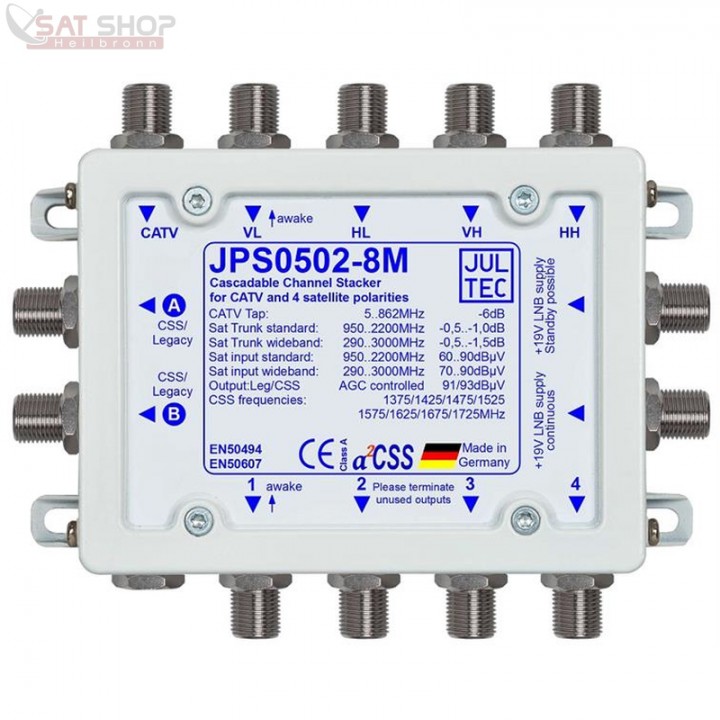

Mit dem Unterschied das man bei ihnen den JPS0502-8T nehmen könnte um auf die gewünschten 16UBs zu kommen.
Vorteil:
1. 2 getrennte Ausgänge mit dann UB-Frequenzen die nicht so hoch hinaus gehen wie beim -16 Schalter
2. man könnte einen Ausgang mit einem passenden 4-fach Verteiler (Kathrein EBC114) bestücken und den anderen mit einem passenden 2-fach Verteiler (Kathrein EBC110) die beide nicht diodenentkoppelt wären und damit 100%ig passend

Eatthis hat geschrieben:Bzgl. der Dosen: Welche muss ich da nehmen? JULTEC JAD307TRS oder JULTEC JAD300TRS ??

Die JAD300TRS ist eine Stichdose und nur für Legacy eigentlich da ... hier passend sind Enddosen, also die JAD307TRS.
Auszug aus der Artikelbeschreibung:
JAD300TRS: Stichdose, welche als einzige Dose einer Ableitung eingesetzt werden (Legacy-Betrieb)
JAD307TRS: Enddose, diese terminiert eine Stammleitung (als letzte Dose, diodenentkoppelt)
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Eatthis
postet ab und zu
Beiträge: 10
Registriert: 28. April 2018 21:37

Re: Alte Satanlage ändern

Ungelesener Beitragvon Eatthis » 30. April 2018 15:28

Ok, klingt Sinnvoll.
Nur brauche ich eigentlich nur 6 UB's. Es geht mir nur darum, die 6 Dosen zu versorgen. Erstmal sind nur 3 Dosen mit je einem Tuner in Nutzung.
Deshalb dachte ich anfangs, es sein einfach mit einem JESS-LNB (ein Kabel vom LNB in den Keller) + Verteiler getan :) Aber auf Ihrem oben verlinkten Bild, sehe ich das ich auch den JULTEC JPS0501-8T2 UNICABLE EN50494 EINKABELUMSETZER FÜR 1 SATELLIT (8 UBS/IDS/UMSETZUNGEN)
nehmen könnte.
Noch eine Frage zu den Verteilern: Wenn ich einen Diodenentkoppelten nehmen würde, könnte ich dann die alten Dosen weiter betreiben?

Benutzeravatar
techno-com
Site Admin
Beiträge: 18336
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 345 Mal
Danksagung erhalten: 451 Mal
Kontaktdaten:

Re: Alte Satanlage ändern

Ungelesener Beitragvon techno-com » 30. April 2018 15:36

Eatthis hat geschrieben:Ok, klingt Sinnvoll.

:1147

Eatthis hat geschrieben:Nur brauche ich eigentlich nur 6 UB's. Es geht mir nur darum, die 6 Dosen zu versorgen. Erstmal sind nur 3 Dosen mit je einem Tuner in Nutzung.

Dann würde auch der JPS0501-8T2 bzw. JPS0501-8M2 wie dort im Beitrag (wo dann die Kaskadenausgänge - für spätere ggf. benötigte Erweiterungen dort vorhanden - mit einem F-Endwiderstand DC-entkoppelt einfach abgeschlossen werden wenn sie nicht benötigt werden) ausreichend.
Dann wären 8-Tuner Versorgungen damit möglich, in ihrem Fall also z.B. 2xTwin-Tuner Versorgung + 4x Single-Tuner Versorgung.

Eatthis hat geschrieben:Deshalb dachte ich anfangs, es sein einfach mit einem JESS-LNB (ein Kabel vom LNB in den Keller) + Verteiler getan

Was davon zu halten ist und wie "betriebssicher" solche Aufbauten sind zeigen ja die zuvor verlinkten Beiträge sehr gut auf .... das ist alles (= billig), aber alles andere als gut.

Eatthis hat geschrieben:Noch eine Frage zu den Verteilern: Wenn ich einen Diodenentkoppelten nehmen würde, könnte ich dann die alten Dosen weiter betreiben?

Ich kenne ihre alten Dosen nicht mit der bisher dazu getroffenen Aussage:
Eatthis hat geschrieben:.... an die derzeitig genutzten Dose verbunden hat.

... gehe aber stark davon aus das es normale 3-Loch Stichdosen sind und dann würde das gehen da die benötigte Entkopplung zwischen den Antennedosen/Receivern über den diodenentkoppelten Verteiler hergestellt wäre.
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Eatthis
postet ab und zu
Beiträge: 10
Registriert: 28. April 2018 21:37

Re: Alte Satanlage ändern

Ungelesener Beitragvon Eatthis » 30. April 2018 15:51

Klasse, vielen Dank.
Wenn ich jetzt die Dosen doch gegen ordentliche tausche, könnte ich dann einfach 2x Kathrein EBC114 nehmen, und diese in reihe anschließen? Also so das ich 7 Ausgänge hätte wobei ich einen mit F-Endwiderstand DC-entkoppelt abschließe.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18336
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 345 Mal
Danksagung erhalten: 451 Mal
Kontaktdaten:

Re: Alte Satanlage ändern

Ungelesener Beitragvon techno-com » 30. April 2018 15:59

Das wäre dann der 2-fach Verteiler EBC110 und an dessen Ausgänge je einen 4-fach Verteiler EBC114 natürlich!

Den 8., dann freien, Ausgang mit dem genannten Widerstand abschließen.

Ich empfehle diesen Weg immer mit den passenden Verteilern und Dosen. Den schon oft kam mal noch eine Dose in einem Strang dazu ...

Aber wenn ich dann rechne kann der Verteiler entfallen wenn man den Schalter mit schon 2 Ausgängen wie oben beschrieben gleich nimmt der dann schon viel mehr UBs hat ... und die werden in Zeiten von FBC-Tunern/-Frontends immer mehr benötigt. VU+ Receiver oder der neue Sky Pro Receiver kann schon mit einem Kabel per Einkabel-Versorgung 8 Tuner verwalten.


Gesendet von iPhone mit Tapatalk
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Eatthis
postet ab und zu
Beiträge: 10
Registriert: 28. April 2018 21:37

Re: Alte Satanlage ändern

Ungelesener Beitragvon Eatthis » 30. April 2018 17:12

Vielen Dank!

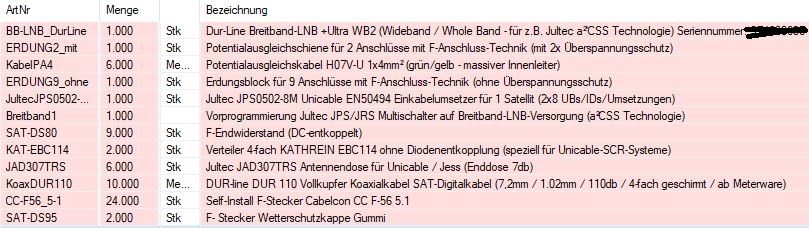

Ich mache gleich eine Bestellung fertig. Ich werde einfach den JULTEC JPS0502-8M nehmen, dann bin ich für alles gerüstet :D Welches Kabel würden Sie mir denn empfehlen für die Komponenten untereinander zu verkabeln?
Also diese F-Widerstand (DC-Entkoppelt) kann ich für alle offen Anschlüsse nehmen, auch den zweiten für die Stromversorgung??

Eatthis
postet ab und zu
Beiträge: 10
Registriert: 28. April 2018 21:37

Re: Alte Satanlage ändern

Ungelesener Beitragvon Eatthis » 30. April 2018 18:06

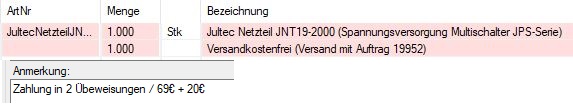

PS: kann es sein das ich ein Netzteil mit bestellen muss oder funktioniert das ganze ohne ?

Benutzeravatar
techno-com
Site Admin
Beiträge: 18336
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 345 Mal
Danksagung erhalten: 451 Mal
Kontaktdaten:

Alte Satanlage ändern

Ungelesener Beitragvon techno-com » 30. April 2018 18:29

Siehe oben verlinkten Beitrag der gerade parallel läuft unter EKLD-3 austauschen gegen UniCable Fachwerkhaus , dort alles abgebildet und auch mit einer Stückliste die alle Artikelnummern enthält .... oder/und einfach auf dem Bild das alles direkt zeigt.

Bin bis Mittwoch jetzt weg, mehr von mir also erst dann !


Gesendet von iPhone mit Tapatalk
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18336
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 345 Mal
Danksagung erhalten: 451 Mal
Kontaktdaten:

Re: Alte Satanlage ändern

Ungelesener Beitragvon techno-com » 2. Mai 2018 11:38

Hui :superman: ... PM-Postfach-Mitteilung und Emails dazu:

PM übers Forum:
Hallo Herr Uhde,

wäre es möglich, dass vergessene Netzteil noch zur Bestellung hinzuzufügen? Ich überweise Ihnen einfach die Mehrkosten gleich mit damit ich mir zwei mal Versand spare.

Packen Sie bitte einmal: JULTEC NETZTEIL JNT19-800 (SPANNUNGSVERSORGUNG MULTISCHALTER JPS-SERIE) zur Bestellung mit der Nr.:303912011 hinzu.


Email:
Sehr geehrte Damen und Herren,

bei meiner Bestellung habe ich leider ein Netzteil für den Multischalter vergessen.
Ich habe 49€ mehr überwiesen, bitte legen Sie 1x JULTEC NETZTEIL JNT19-800 (SPANNUNGSVERSORGUNG MULTISCHALTER JPS-SERIE) der Bestellung bei.


Dann wohl Hinweis von jemandem das es dieses JNT19-800 nicht mehr gibt und das auf "nicht lieferbar" steht - richtig wäre das JNT19-2000 + noch eine Email:
Sorry, nicht gesehen :1113
Ich überweise einfach noch 20 € :1128

Vielen Dank und einen schönen Feiertag


Aber das ist jetzt durch und die Aufträge wurden schon geschrieben + Bestellung verbucht. Zur Vollständigkeit vom Beitrag hier ein Screenshot davon mit allem was rein kam + extra gemacht wurde:
Dateianhänge
Bestellung User Eatthis
Erweiterung Bestellung User Eatthis
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Eatthis
postet ab und zu
Beiträge: 10
Registriert: 28. April 2018 21:37

Re: Alte Satanlage ändern

Ungelesener Beitragvon Eatthis » 2. Mai 2018 12:06

Das ging Fix!! :1114
Als Rache für meine PN/Email wurde ich soeben mit Versandbestätigungen bombardiert coolthumb :thx
Da freu ich mich aufs Zusammenbauen.

Nochmal vielen Dank für die gute Beratung :1147

Benutzeravatar
techno-com
Site Admin
Beiträge: 18336
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 345 Mal
Danksagung erhalten: 451 Mal
Kontaktdaten:

Re: Alte Satanlage ändern

Ungelesener Beitragvon techno-com » 2. Mai 2018 12:12

Eatthis hat geschrieben:Das ging Fix!!

Ja, habe alles vor Zahlungseingang vorab schon fertig gemacht für den Versand.

Eatthis hat geschrieben:Als Rache für meine PN/Email wurde ich soeben mit Versandbestätigungen bombardiert coolthumb :thx

Das sollte eine Versandbestätigung mit den DHL-Trackingdaten gewesen sein und eine Email mit der Rechnung vorab per .pdf.

Eatthis hat geschrieben:Nochmal vielen Dank für die gute Beratung

:thx :1147
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Eatthis
postet ab und zu
Beiträge: 10
Registriert: 28. April 2018 21:37

Re: Alte Satanlage ändern

Ungelesener Beitragvon Eatthis » 5. September 2018 23:03

Hallo nochmal,

die Anlage läuft super! 95% Signalstärke und 85% Qualität. Wirklich super Hardware. Jetzt habe ich noch ne Frage bezüglich der unicable Frequenzen. Laut Gerät hab ich ja jetzt 8 Frequenzen. Wie versorge ich denn damit 16 tuner?

Danke und liebe Grüße

Benutzeravatar
techno-com
Site Admin
Beiträge: 18336
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 345 Mal
Danksagung erhalten: 451 Mal
Kontaktdaten:

Re: Alte Satanlage ändern

Ungelesener Beitragvon techno-com » 6. September 2018 10:19

Eatthis hat geschrieben:Hallo nochmal,

:1117

Eatthis hat geschrieben:die Anlage läuft super! 95% Signalstärke und 85% Qualität. Wirklich super Hardware.

:1147

Eatthis hat geschrieben:Laut Gerät hab ich ja jetzt 8 Frequenzen. Wie versorge ich denn damit 16 tuner?

Ein JPS0502-8 hat 2x8 UBs, also 2x 8 Tuner-Versorgungen .... geht alles aus der Artikelbeschreibung hervor und aus diesem Beitrag der die komplette Planung der Anlage intus hat wo es um diese Thematisierung geht (warum nicht 1x16 Schalter gewählt wurde, sondern ein 2x8er).
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Eatthis
postet ab und zu
Beiträge: 10
Registriert: 28. April 2018 21:37

Re: Alte Satanlage ändern

Ungelesener Beitragvon Eatthis » 6. September 2018 12:11

Hello,

evtl denke ich zu kompliziert. Also auf beiden Ausgängen des Multischalters sind jeweils die selben ub's verfügbar? Also ub 1 - 1375 MHz auf beiden Ausgängen oder gehen die Frequenzen einfach höher?

LG

guba
Foren-As
Beiträge: 368
Registriert: 19. November 2013 08:14
Danksagung erhalten: 49 Mal

Re: Alte Satanlage ändern

Ungelesener Beitragvon guba » 6. September 2018 14:42

Hallo

Ganz einfach.
Beide Ports A und B haben jeweils identische 8 IDs und die dazugehörigen Frequenzen von 1375-1725 (wie auf der Frontplatte aufgedruckt)
Das heisst, man kann 2 Tuner mit der gleichen ID z.B. ID1 und Frequenz 1375 programmieren, sofern je 1 Tuner an Port A bzw B angeschlossen ist.
Also pro Port können 8 Tuner (mit ID 1 bis ID 8) angeschlossen werden. z.B. je 1 VU+ mit FBC-Tuner(8 IDs).

jultec-jps0502-8m-unicable-en50494-einkabelumsetzer-fuer-1-satellit-2x8-ubs-ids-umsetzungen.jpg

Gruss
Guido

Benutzeravatar
techno-com
Site Admin
Beiträge: 18336
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 345 Mal
Danksagung erhalten: 451 Mal
Kontaktdaten:

Re: Alte Satanlage ändern

Ungelesener Beitragvon techno-com » 6. September 2018 16:10

Quelle: Jultec JPS0502-8T/M Produktbeschreibung von unserer Homepage

Produktbeschreibung:
Bei den Geräten JPS0502-8M und JPS0502-8T handelt es sich um Einkabelmultischalter für ein Satellitensystem (im Breitbandmodus zwei Sat-Systeme). Das Gerät versorgt sich komplett aus den angeschlossenen Empfangsgeräten, für die Speisung des LNBs ist ein externes Netzteil erforderlich (z.B. JNT19-2000).

An jedem der beiden Ausgänge stehen je acht Userbänder für die Versorgung von acht Empfangsteilen (z.B. 8 Receiver oder 4 Twin-R oder 2 Quad-R oder 1 Octo-R) zur Verfügung. Alternativ kann ein herkömmlicher Satellitenempfänger (DVB-S/S2) mit 14V/18V/22kHz-Steuerung betrieben werden (automatische Umschaltung / Legacy-/CSS-Kombifunktion).

Diese Einkabelumsetzer nutzen die a²CSS-Technologie und sind konfigurierbar, d.h. der Anwender kann verschiedene Parameter wie z.B. Userbandfrequenzen oder eine Breitbandzuführung konfigurieren. Detaillierte Informationen dazu sind auf einer Informationsseite zusammengefasst.

Der JPS0502-8M hat Stammleitungs-/ Kaskadenausgänge für die Sat-ZF, der JPS0502-8T ist komplett terminiert (als Einzel- oder Abschlussgerät). Der Strombedarf pro Receiver erhöht sich nicht durch Kaskadierung. Beide Gerätevarianten sind auch für die Verteilung von Kabelfernsehen inklusive DOCSIS 3 geeignet.


Mehr auch dort verlinkt auf Jultec - Fachbegriffe (Erklärung) => Frequenzen der Userbänder

Und noch mehr dazu unter [url=Jultec-Typenschlüssel]Jultec-Typenschlüssel[/url]
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Eatthis
postet ab und zu
Beiträge: 10
Registriert: 28. April 2018 21:37

Re: Alte Satanlage ändern

Ungelesener Beitragvon Eatthis » 6. September 2018 16:17

Super, dann vielen Dank für die spitzen Beratung!

Grüße





  • Ähnliche Themen
    Antworten
    Zugriffe
    Letzter Beitrag

Zurück zu „Fragen zu digitalen SAT- Einkabelsystemen“
