Inverto Breitband-LNB SP-IDLP-WDB01-OOPRO-OPP (Wideband / Whole Band - für z.B. Jultec a²'CSS Technologie)

Ungelesener Beitragvon techno-com » 5. Oktober 2016 12:14

Inverto Breitband-LNB SP-IDLP-WDB01-OOPRO-OPP (Wideband / Whole Band - für z.B. Jultec a²'CSS Technologie)
Shoplink
-----> LNB jetzt auch von Dur-Line lieferbar => Dur-Line Breitband-LNB +Ultra WB2 (Wideband / Whole Band - für z.B. Jultec a²'CSS Technologie)

Speziell entwickelt um die steigende Nachfrage von DTH Anbietern für kostengünstige MDU- und Multi-Tuner-Home-Gateway-Installationen gerecht zu werden. Dieses hochwertige LNB basiert auf einen einzigen 10.4GHz Oszillator und zeigt eine hervorragende HF-Leistung über den gesamten Frequenzbereich (L-Band) über zwei Ausgänge (vertikal und horizontal) kombiniert mit einer besseren Immunität gegen terrestrische und 4G Interferenzen. Hergestellt nach den höchsten Standards der Industrie Qualität und entwickelt strengen Vorgaben gerecht zu werden, ist dieser LNB eine ideale Lösung für eine kosteneffektive Empfang von einem Satelliten und die Verteilung zu Multi-Tuner-Home-Gateways oder kompatibel Unicable - EN50494 - bzw. JESS - EN50607 - (SatCR2, SCR2, Unicable II) breitbandige Multischaltern (a²CSS Technologie bei Jultec oder dCSS).

Erklärung im Forum => Einkabelumsetzer in a²CSS-Technologie
Beitrag im Forum der so eine Umsetzung erklärt => Erweiterung SAT-Anlage für drei Haushalte

Dieser LNB wurde nach strengsten Vorgaben entwickelt und nach höchsten Qualitätsstandards gefertigt. Er ermöglicht es, alle Programme eines Satellitensystems über nur zwei Leitungen in einen breitbandtauglichen Einkabelumsetzer zu speisen. So lassen sich über 4 Koaxkabel, wie bisher mit einem Quattro-LNB für ein Sat-System bisher erforderlich, jetzt 2 Satelliten-Systeme übertragen/einspeisen.

Hauptmerkmale:
Geringes Phasenrauschen, DVB-S2 (HDTV) kompatibel
Geringer Stromverbrauch
Hohe Kreuzpolarisationsentkopplung
Hohe Frequenzstabilität
Bessere Abschirmung gegen 4G Störungen

Technische Daten:
Wideband Eingangsfrequenzbereich 10.70 ~ 12.75 GHz
Ausgangsfrequenzbereich 300 ~ 2350 MHz
LO Frequenz @ 25°C 10.4 GHz ± 1 MHz
LO Temperaturdrift (-30 ~ +60 °C) 10.4 GHz ± 2 MHz
LO Phasenrauschen -80dBc/Hz @ 10KHz
Rauschmass: 1dB (max.)
Max.Konversionsgewinn 50dB - 60dB
Verstärkungsschwankung 5dB (max.)
Verstärkungswelligkeit (27 MHz) ±0.5dB/27MHz
Kreuzpolarisationsisolierung 22dB (min.)
Spiegelfrequenzunterdrückung (8.05-10.1 GHz) 40dB (min.)
Ausgang VSWR 2.5:1 (max.)
Bandinterne Störung -60dBm (max.)
Stromaufnahme 10-10V max.150mA (max.)
Feedhorn Durchmesser: 55mm
Feedhorn-Aufnahme Durchmesser 40mm (Standard-Größe)

Lieferumfang:

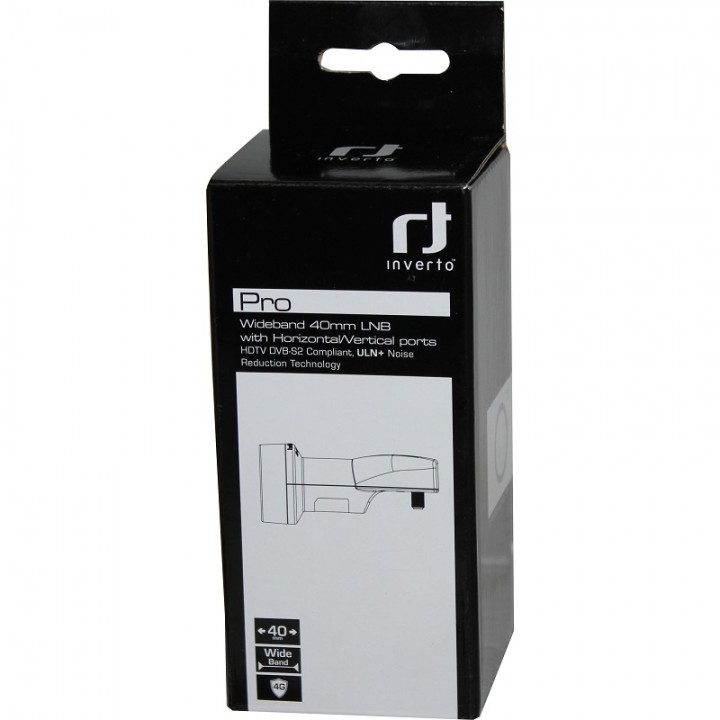

Inverto Pro Wideband Horizontal/Vertikal Ports 40mm LNB


Hersteller: Inverto
Typ: SP-IDLP-WDB01-OOPRO-OPP
EAN: 5453002612804


WICHTIG/HINWEIS: Bei der Breitband-LNB Zuführung ist nur Einkabel-Betrieb / CSS (Geräte der Jultec JPS- und JRS-Serie) möglich, kein Legacy-Modus (bei Geräte der JPS-/JRS-Serie mit extra Legacy-Ausgängen - "+4T Varianten" - sind dann NUR die Einkabelausgänge nutzbar) ! Ebenso steht die Jultec Legacy-/CSS-Kombifunktion dann nicht zur Verfügung.
Dateianhänge

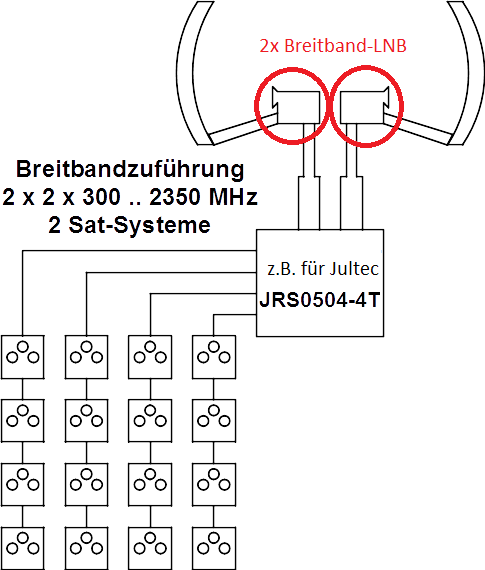

Beispiel Breitband-LNB Anwendung (Jultec a²CSS Technologie)

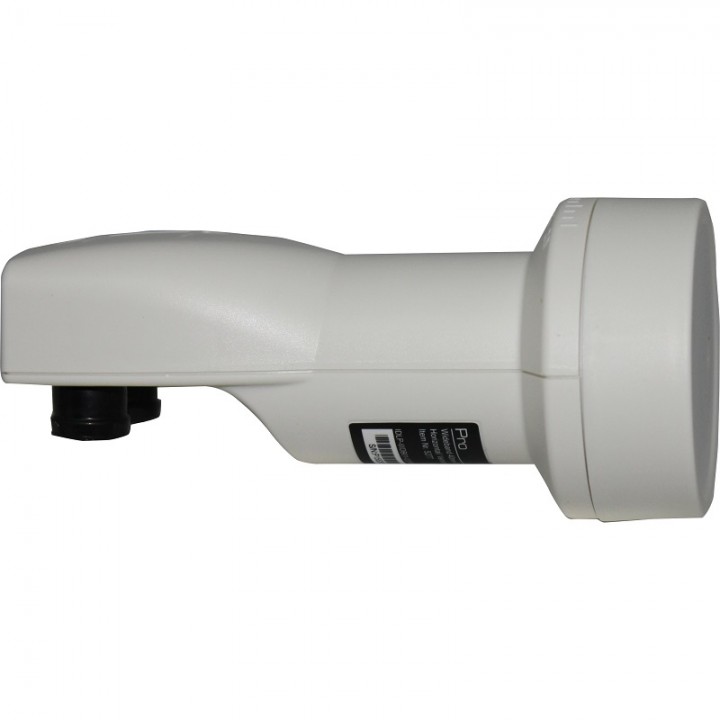

Inverto SP-IDLP-WDB01-OOPRO-OPP Breitband-LNB
Inverto SP-IDLP-WDB01-OOPRO-OPP Breitband-LNB
Inverto SP-IDLP-WDB01-OOPRO-OPP Breitband-LNB

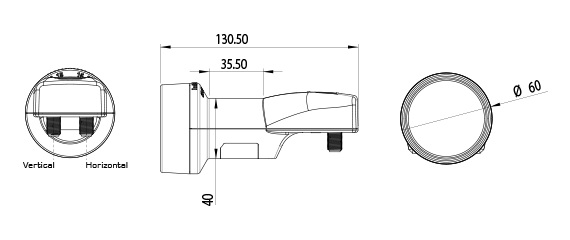

Abmssungen Inverto SP-IDLP-WDB01-OOPRO-OPP Breitband-LNB
Inverto_Breitband_LNB_SP-IDLP-WDB01-OOPRO-OPP(DeV180616).pdf
Datenblatt Inverto SP-IDLP-WDB01-OOPRO-OPP Breitband-LNB
(389.98 KiB) 124-mal heruntergeladen
Jultec a²CSS Logo


Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18155
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 334 Mal
Danksagung erhalten: 443 Mal
Kontaktdaten:

Re: Inverto Breitband-LNB SP-IDLP-WDB01-OOPRO-OPP (Wideband / Whole Band - für z.B. Jultec a²'CSS Technologie)

Ungelesener Beitragvon techno-com » 7. Oktober 2016 12:54

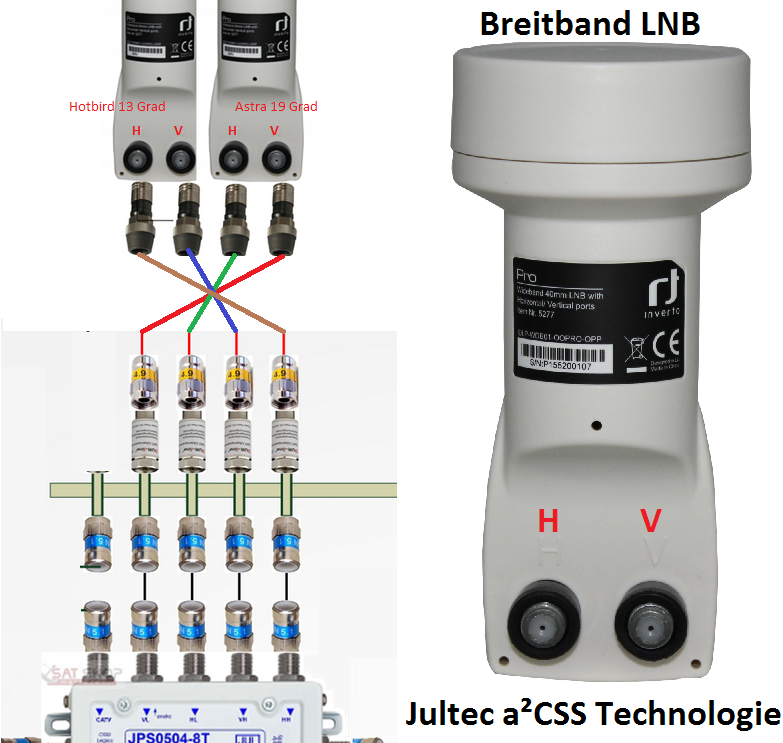

Hier noch ein Anschlussbeispiel für die LNB-Ebenen-Zuordnung von 2 Breitband-LNBs in Versorgung eines Jultec JPS-Multischalters mit a²CSS Technologie !
Entnommen dem Beitrag unter Erweiterung SAT-Anlage für drei Haushalte der einen solchen Aufbau plant und durchführt.

Mehr Infos zu Breiband-LNBs auch unter Breitband-Sat-Zuführung (Wideband LNBs)
Dateianhänge
Breitband-LNB Kabelzuordnung Jultec a²CSS Technologie
Jultec a²CSS Logo
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18155
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 334 Mal
Danksagung erhalten: 443 Mal
Kontaktdaten:

Re: Inverto Breitband-LNB SP-IDLP-WDB01-OOPRO-OPP (Wideband / Whole Band - für z.B. Jultec a²'CSS Technologie)

Ungelesener Beitragvon techno-com » 25. November 2016 06:58

Und es geht weiter ..... hier die nächste 2-Satelliten Umsetzung mit der Jultec a²CSS Technolgie
Umgesetzt mit einem Jultec JPS0502-8T

Unicable Planung (Jultec JPS Breitband-LNB Versorgung 2 Satelliten)
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18155
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 334 Mal
Danksagung erhalten: 443 Mal
Kontaktdaten:

Re: Inverto Breitband-LNB SP-IDLP-WDB01-OOPRO-OPP (Wideband / Whole Band - für z.B. Jultec a²'CSS Technologie)

Ungelesener Beitragvon techno-com » 30. November 2016 10:49

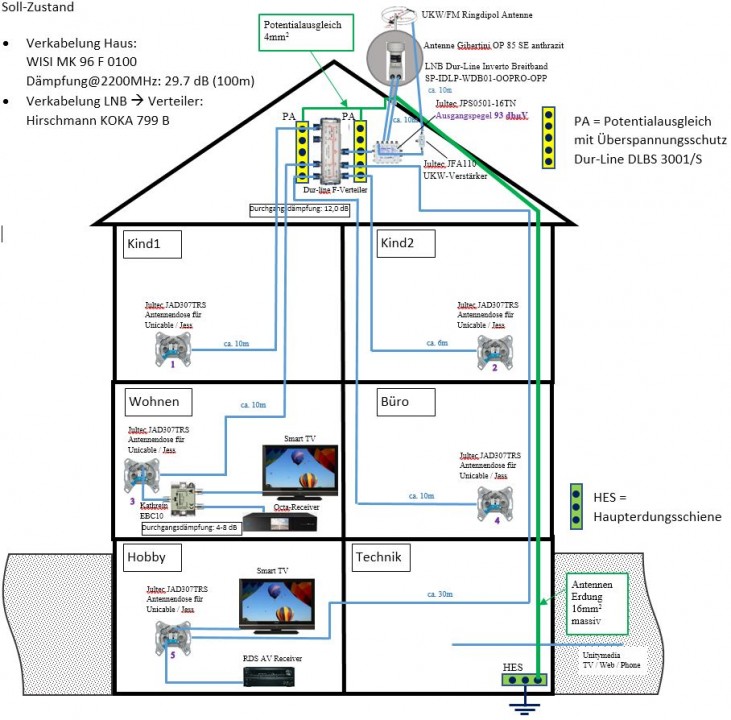

Und es geht weiter, die nächste Anlage mit einer Breitband-LNB-Versorgung via Jultec a²CSS-Technologie
Umgesetzt mit einem Jultec JPS0501-16TN.

=> Umbau EFH von Kabel Unitymedia auf Sat Unicable/Jess (mit tollen Bildern und einem Erfahrungsbericht sehr ausführlich dazu).
Dateianhänge

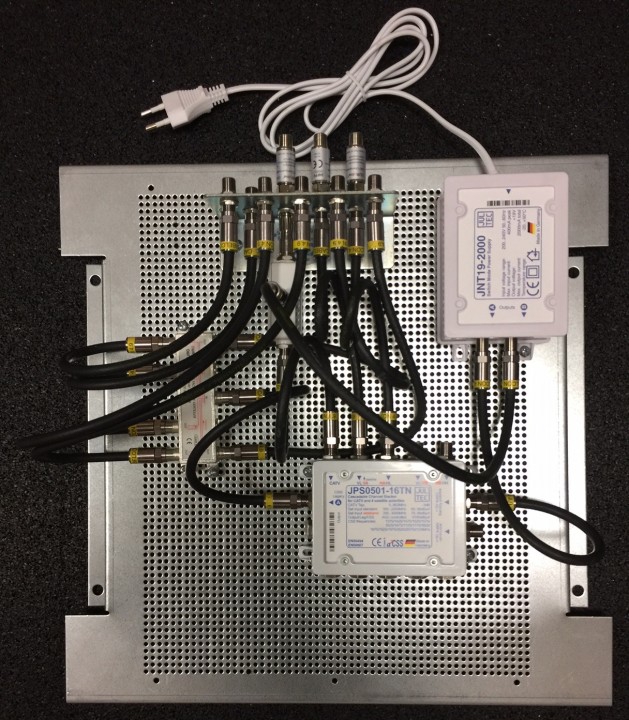

Jultec_JPS0501-16TN_Breitband-LNB-Versorgung_a2CSS-Technologie
JultecJPS0501-16TN_Breitband-LNB-Modus_a2CSS-Technologie_Lochblechplatte_Potentialausgleich_Verteiler_UKW-Verstaerker_JultecJFA110.JPG
JultecJPS0501-16TN_Breitband-LNB-Modus_a2CSS-Technologie_Lochblechplatte_Potentialausgleich_Verteiler_UKW-Verstaerker_JultecJFA110
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18155
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 334 Mal
Danksagung erhalten: 443 Mal
Kontaktdaten:

Re: Inverto Breitband-LNB SP-IDLP-WDB01-OOPRO-OPP (Wideband / Whole Band - für z.B. Jultec a²'CSS Technologie)

Ungelesener Beitragvon techno-com » 16. Februar 2017 15:11

2 Kabel nur zur Verfügung vom LNB bis zum Multischalter
incl. einer UKW-Einspeisung

==> Umbau einer alten SAT Anlage
Dateianhänge

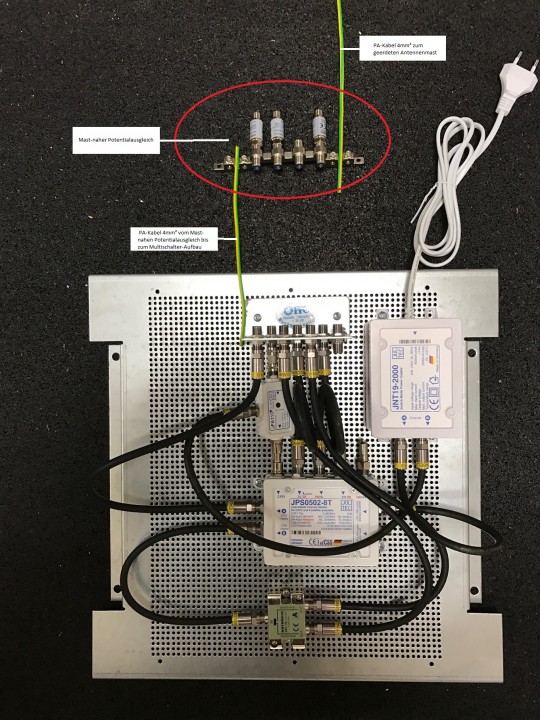

Jultec-JPS0502-8T_JNT19-2000_Breitband-LNB-Versorgung_JFA110_UKW-Verstaerker_Verteiler2_Potentialausgleich.JPG
Jultec-JPS0502-8T_JNT19-2000_Breitband-LNB-Versorgung_JFA110_UKW-Verstaerker_Verteiler2_Potentialausgleich
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18155
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 334 Mal
Danksagung erhalten: 443 Mal
Kontaktdaten:

Re: Inverto Breitband-LNB SP-IDLP-WDB01-OOPRO-OPP (Wideband / Whole Band - für z.B. Jultec a²'CSS Technologie)

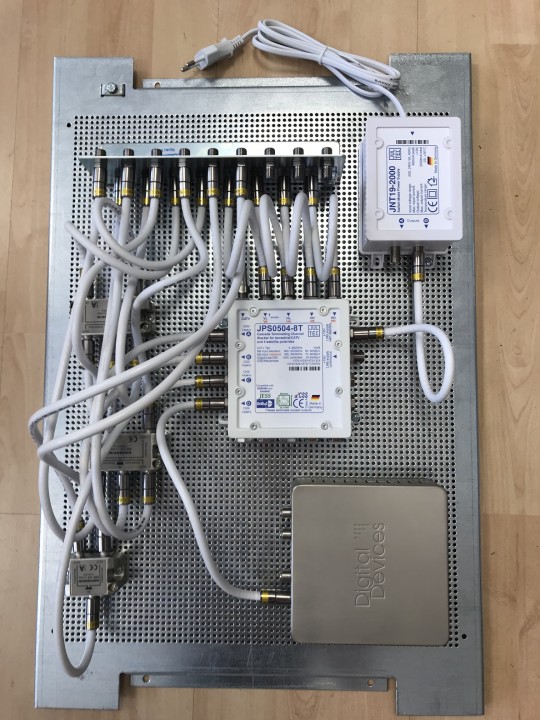

Ungelesener Beitragvon techno-com » 24. Juli 2017 12:53

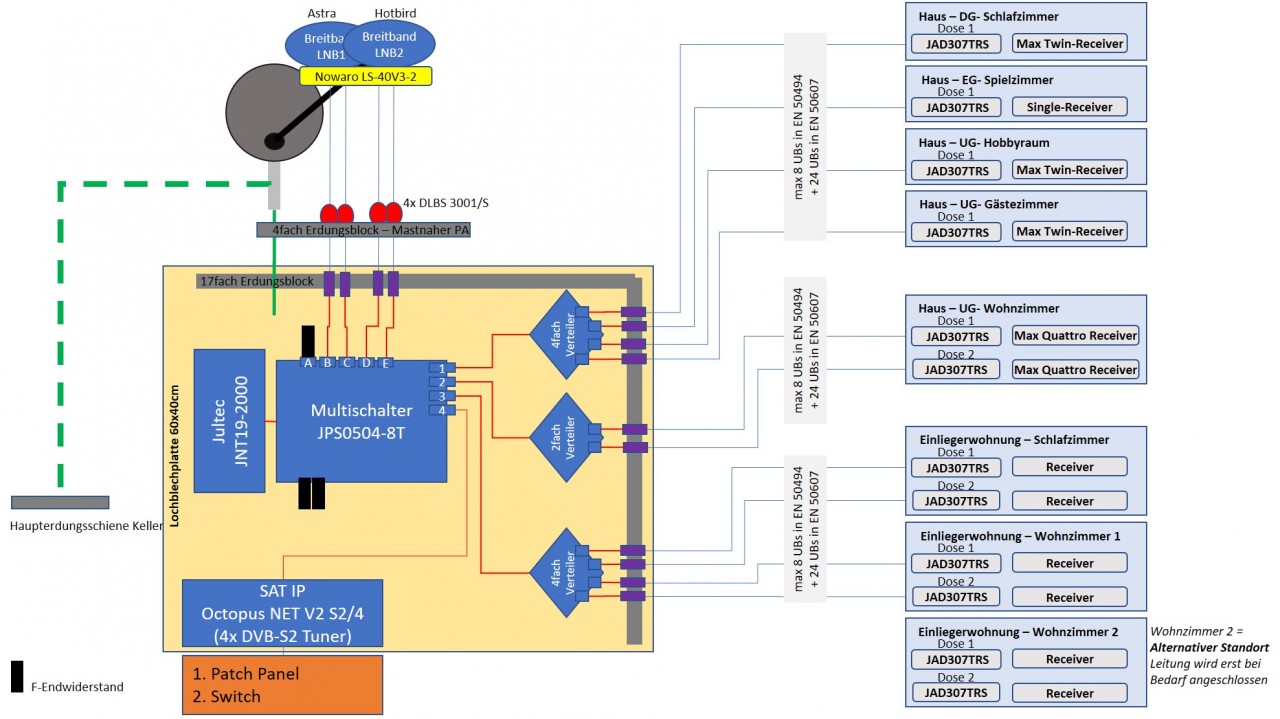

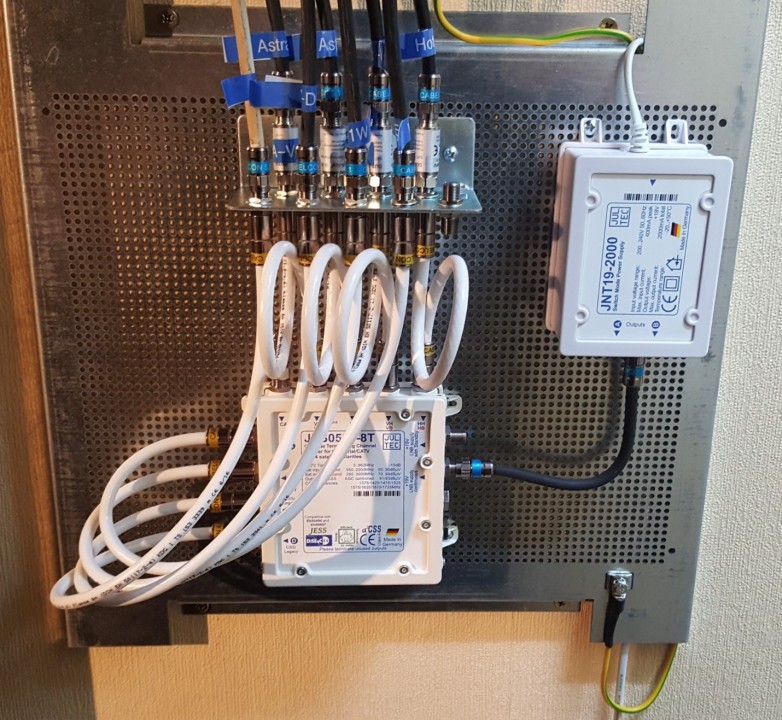

Die nächste Umsetzung .... 4 Parteien, jeweils 2 Satelliten und 8 Umsetzungen für z.B. volle FBC-Frontend/-Tuner Versorgung.
Schalter: Jultec JPS0504-8T

Kathrein Satanlage planen
Dateianhänge
Jultec_JPS0504-8T_Netzteil_JNT19-2000_Lochblechplatte_Voraufbau_Montage_Potentialausgleich.jpg
Jultec_JPS0504-8T_Netzteil_JNT19-2000_Lochblechplatte_Voraufbau_Montage_Potentialausgleich
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18155
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 334 Mal
Danksagung erhalten: 443 Mal
Kontaktdaten:

Re: Inverto Breitband-LNB SP-IDLP-WDB01-OOPRO-OPP (Wideband / Whole Band - für z.B. Jultec a²'CSS Technologie)

Ungelesener Beitragvon techno-com » 9. November 2017 09:13

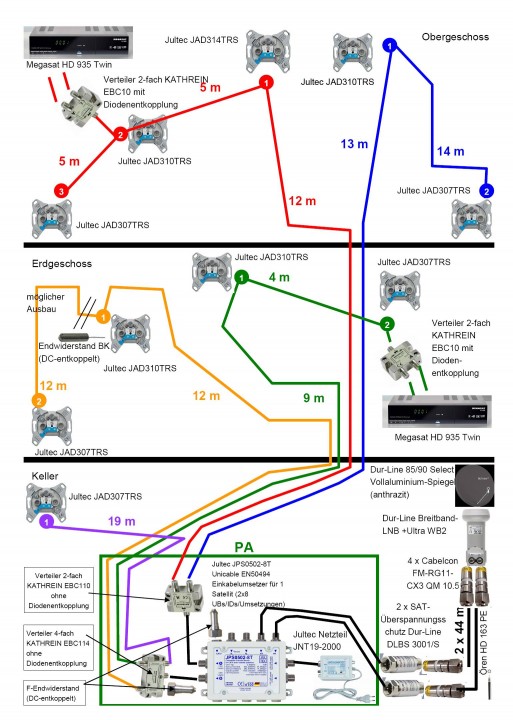

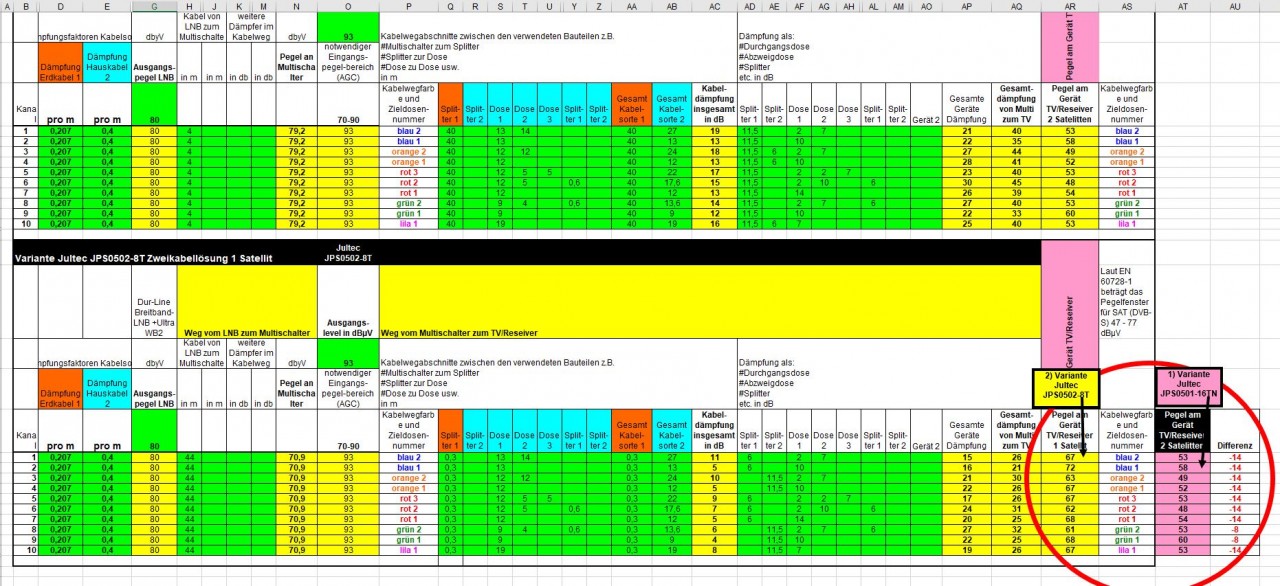

Und weiter geht es ....

Kaufberatung Einfamilienhaus - Unitymedia zu Unicable

Beitrag mit Jultec JPS0502-8T (anfangs nur ein JRS0502-4T, dann aber geändert wegen zu wenig UB-Versorgungen von diesem) wo eine Versorgung via nur 2 Koaxkabeln erklärt wird + Möglichkeit zur Erweiterung auf 2. Satelliten mit diesem Aufbau.
Dateianhänge

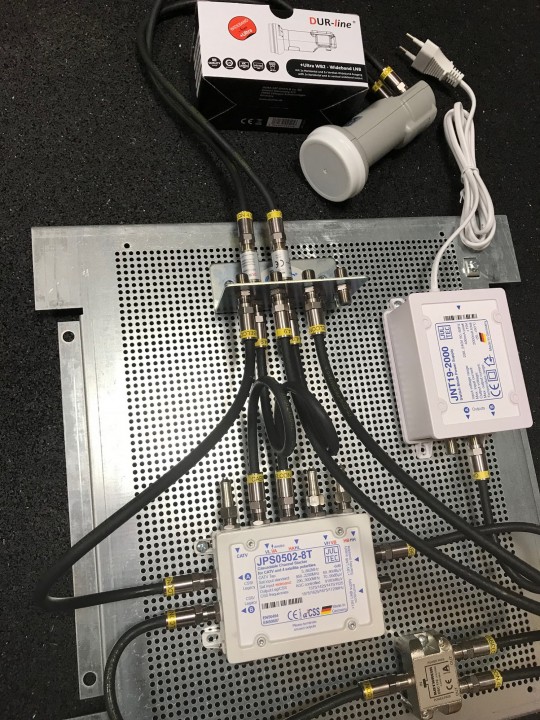

JultecJPS0502-8T_Breitband-LNB-Versorgung_Lochblechplatte_Voraufbau_Potentialausgleich (1).jpg
JultecJPS0502-8T_Breitband-LNB-Versorgung_Lochblechplatte_Voraufbau_Potentialausgleich (1)
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18155
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 334 Mal
Danksagung erhalten: 443 Mal
Kontaktdaten:

Re: Inverto Breitband-LNB SP-IDLP-WDB01-OOPRO-OPP (Wideband / Whole Band - für z.B. Jultec a²'CSS Technologie)

Ungelesener Beitragvon techno-com » 18. Januar 2018 13:56

Dateianhänge

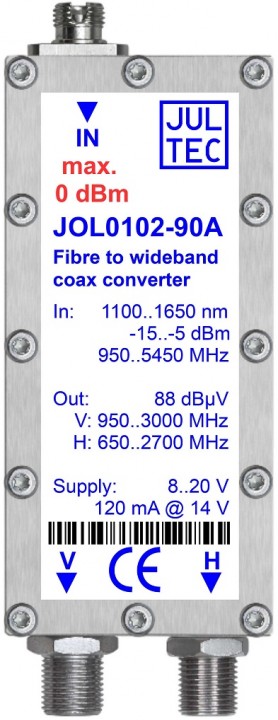

Jultec JOL0102-90

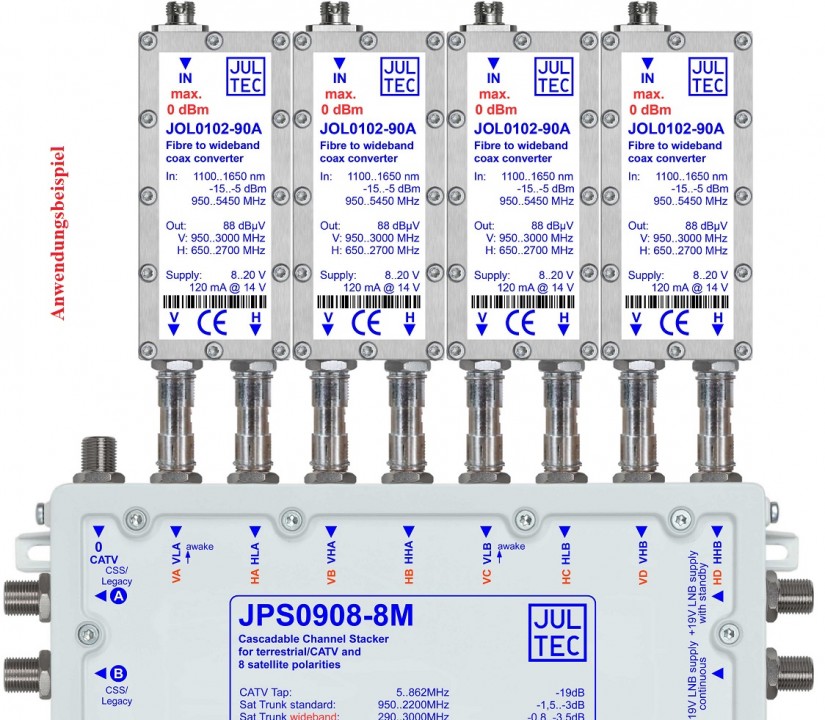

Jultec JPS0908-8M + JOL0102-90A Anwendungsbeispiel (Multischalter mit 8 Sat-ZF-Eingängen versorgt via Breitband Zuführung a²CSS Technologie für die Einspeisung von 4 Satelliten - 4x optische LNBs + 4x Glasfaster/optisches Kabel wird benötigt)
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18155
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 334 Mal
Danksagung erhalten: 443 Mal
Kontaktdaten:

Re: Inverto Breitband-LNB SP-IDLP-WDB01-OOPRO-OPP (Wideband / Whole Band - für z.B. Jultec a²'CSS Technologie)

Ungelesener Beitragvon techno-com » 13. Februar 2018 11:47

Eine etras "exotische" Anlage, aber so war der Wunsch der Firma die das einbaut/geplant hat ...

Jultec JPS0508+8T Unicable EN50494 Versorgung, 8 Ausgänge a 8 UBs (Unicable-Umsetzungen).

Vorhanden war ein Multischalter EMP 9/8 der von 2 Quad-LNBs versorgt wurde und 8 einzelne Stränge versorgt hat. Erweitert wurden dann 7 weitere Stränge mit 3x2 Dosen, 1x 5 Dosen, 1x6 Dosen und 2x 7 Dosen in Reihe wobei jeder dieser Anschlüsse auch den 2-Satelliten Empfang haben wollte. Daher wurde für die alte Verteilung ein 8-fach Verteiler gewünscht um jede der alten, vorhandenen Dosen mit 1 UB zu versorgen und die restlichen Stränge wurde mit je einem Ausgang versorgt.

Schalter wurde per a²CSS auf die Breitband-LNB Versorgung programmiert, versorgt über 2x Dur-Line Breitband-LNB.
Dateianhänge
JultecJPS0508-8T_a2CSS_Breitband_LNB-Versorgung_Potentialausgleich_Lochblechplatte_Verteiler (1).jpg
JultecJPS0508-8T_a2CSS_Breitband_LNB-Versorgung_Potentialausgleich_Lochblechplatte_Verteiler (1)
JultecJPS0508-8T_a2CSS_Breitband_LNB-Versorgung_Potentialausgleich_Lochblechplatte_Verteiler (2).jpg
JultecJPS0508-8T_a2CSS_Breitband_LNB-Versorgung_Potentialausgleich_Lochblechplatte_Verteiler (2)
JultecJPS0508-8T_a2CSS_Breitband_LNB-Versorgung_Potentialausgleich_Lochblechplatte_Verteiler (3).jpg
JultecJPS0508-8T_a2CSS_Breitband_LNB-Versorgung_Potentialausgleich_Lochblechplatte_Verteiler (3)
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18155
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 334 Mal
Danksagung erhalten: 443 Mal
Kontaktdaten:

Re: Inverto Breitband-LNB SP-IDLP-WDB01-OOPRO-OPP (Wideband / Whole Band - für z.B. Jultec a²'CSS Technologie)

Ungelesener Beitragvon techno-com » 18. Juni 2018 13:56

Und noch einer ... siehe unter Solide Komponenten?
Dateianhänge
Jultec_JPS0504-8T_Breitband-LNB-Unicable_EN50494_Versorgung_Lochblech_Potentialausgleich_Verteilung_Sat-IP-Einspeisung.jpg
Jultec_JPS0504-8T_Breitband-LNB-Unicable_EN50494_Versorgung_Lochblech_Potentialausgleich_Verteilung_Sat-IP-Einspeisung
Jultec_JPS0504-8T_BreitbandLNB-Aufbau_Verteilung
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.





  • Ähnliche Themen
    Antworten
    Zugriffe
    Letzter Beitrag

Zurück zu „Technik- News“
