Anlagenbeispiele für montierte SAT-Anlagen (Beispiele/ etc.)

Ungelesener Beitragvon techno-com » 26. August 2010 11:52

Ein Hausbesitzer wollte 8 montierte Satantennen von den Mietparteien im Zuge von Renovierungen am Haus beseitigt haben und bot an eine Antenne auf dem Dach zu montieren um damit Astra + Hotbird ins Haus zentral einzuspeisen, das alles incl. neuer Verteilung in die Räume.

Ein Mieter bot an ihm dies zu installieren.

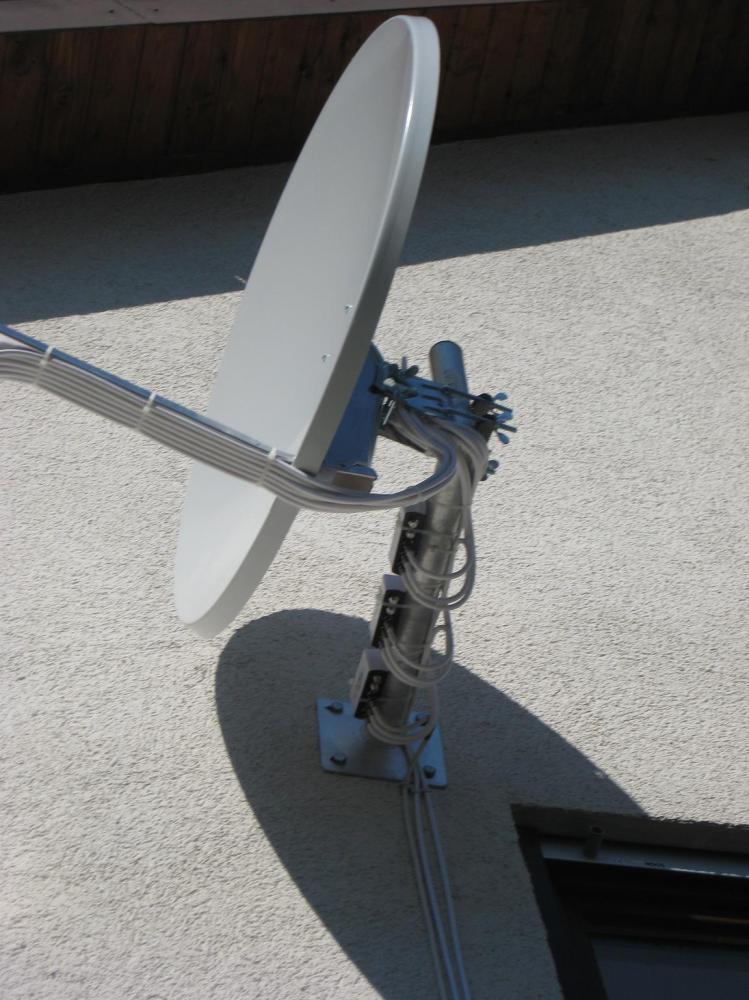

1. Antenne 60cm Stahl (Baumarktartikel) wurde an einen neu vom Dachdecker installieren Dachsparrenhalter montiert.

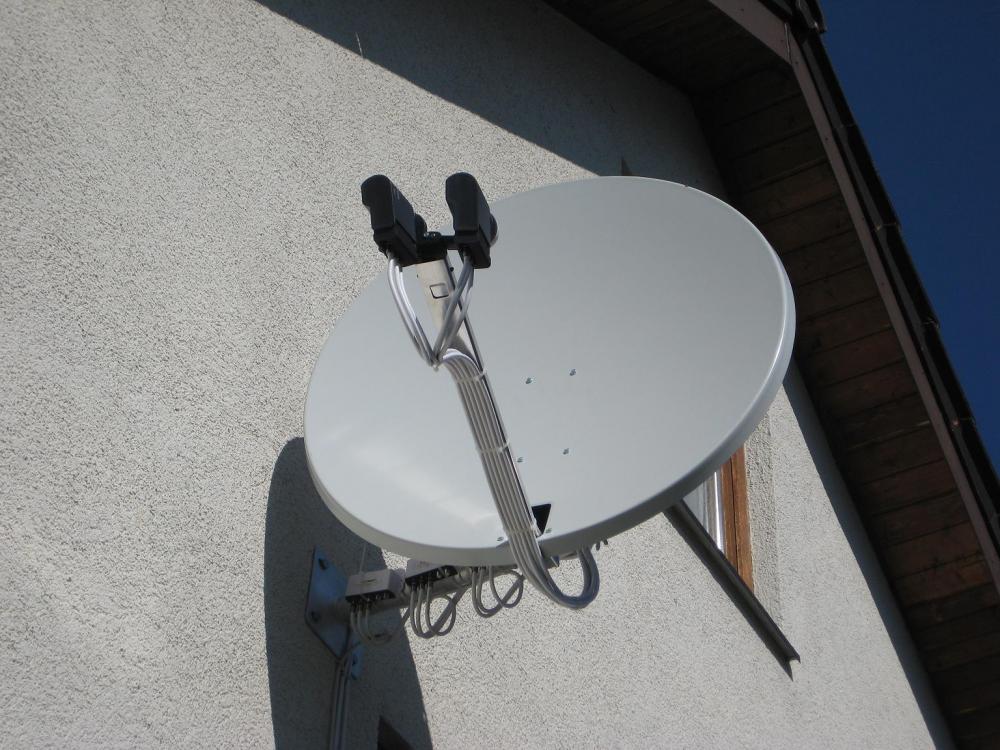

2. eine Multifeedhalterung für diese Antenne wurde zusammengebastelt (Passgenauigkeit 0)
3. 2x Quattro-LNB wurde montiert

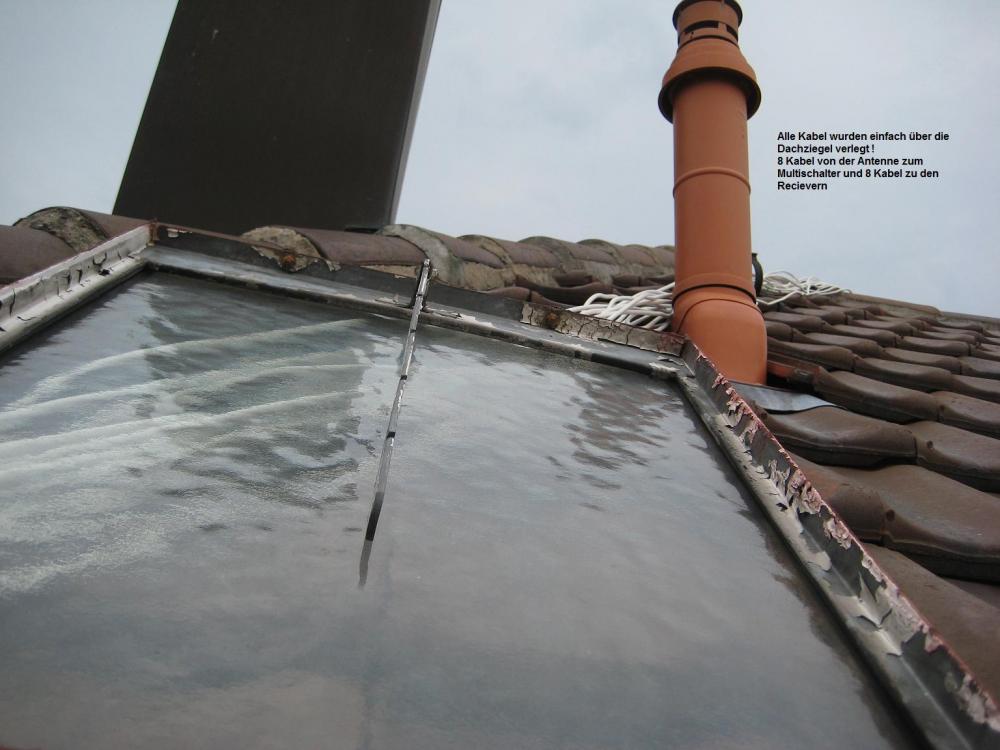

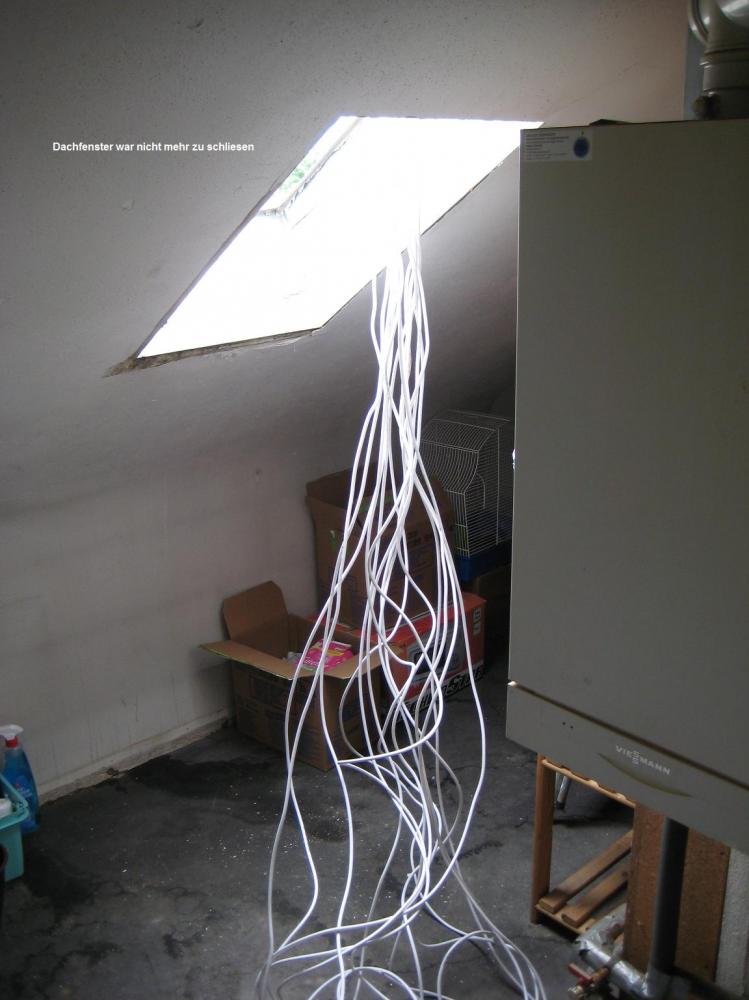

4. 8 Kabel wurden neu ÜBER die Dachziegel hindurch ein Dachfenster (Raum gehört einer der Mietparteien) gelegt. Dachfenster war nicht mehr zu schliesen

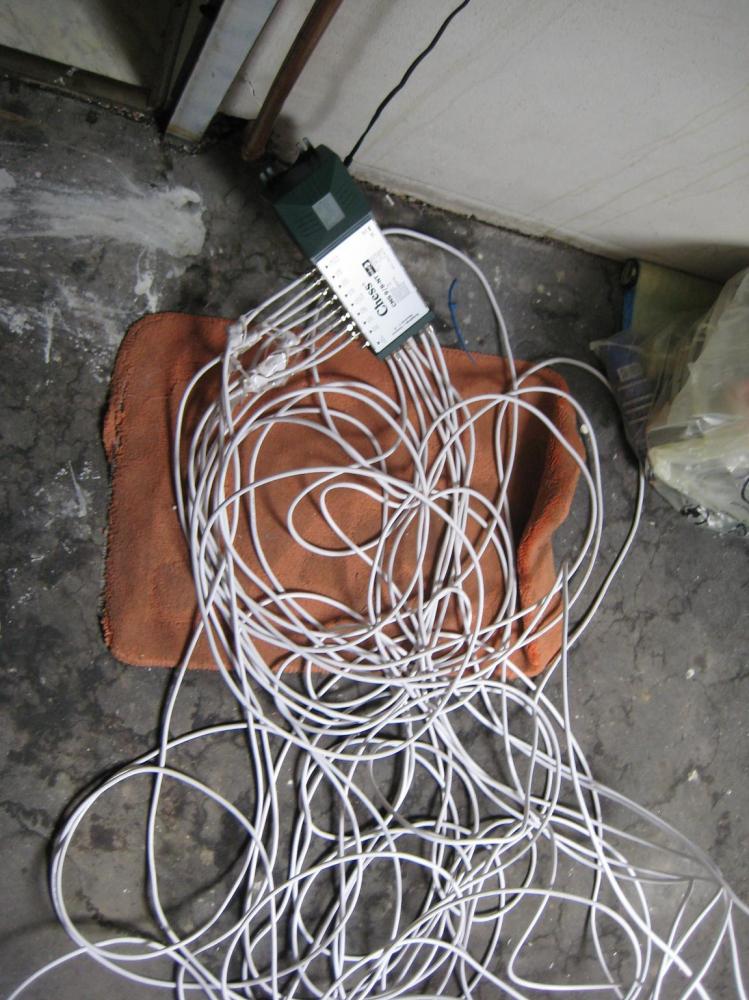

5. Kabel wurden wie es gerde wohl war an den Multischalter angeschlossen (keine Zuordnung der einzelnen Ebenen bzw. überhaupt des Sats wurde berücksichtigt)
6. 8 neue Kabel wurden wieder durch Dachfenster hinaus und über die Dachziegel in neu montierte Kabelkanäle an der Hauswand verlegt (vorbei an der Dachkantel über Aussenseite von dieser !)

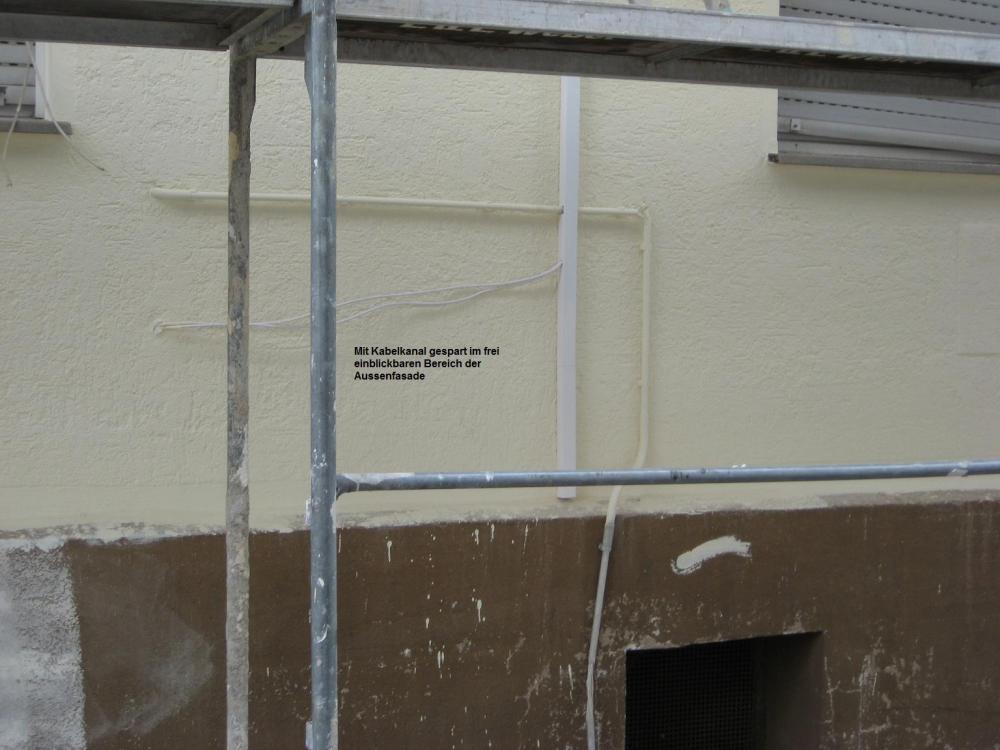

7. Querverkabelung zu den Zimmern ohne Kabelkanal weitergeführt

Problem 1 war: wie stelle ich überhaupt die Antenne ein
Problem 2 war: wie schliese ich den Multischalter richtig an
Probleme 3 bzw. 10 kann man den Bildern entnehmen :1147

Und, was ist mit dem Blitzschutz und dem Potentialausgleich ? Davon hatte der gute Mann noch nie etwas gehört. :1126

Montage dauerte bis zu diesem Punkt 3 Wochen. In dieser Zeit hatte keine Mietpartei einen Fernsehempfang. :1140

Nach vielen Beschwerden der restlichen Mieter wurde die Anlage dann nach DIN-Norm (Erdung + Potentialausgleich) mit neuer Antenne und Kabelverlegung unter den Ziegeln bzw. durch das Dach hindurch in die Dachgeschosswohnung (Abstellkammer wo die Verteilung beginnen sollte) neu errichtet.
Aufwand ca. 8 Stunden für 2 Monteure (alleie das Erdungskabel zu verlegen dauerte hier schon 3 Stunden da es ein sehr langer Weg war in den Keller zum Potentialausgleichsanschluss).

Mit Absprache des Hausbesitzers haben wir diesen Vorgang mal als "Murx-Hinweis" und "Vergessen jeder DIN-Vorschrift" ins Forum aufgenommen.
Dateianhänge
Murx-Beispiel
Murx-Beispiel
Murx-Beispiel
Murx-Beispiel
Murx-Beispiel


Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18480
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 353 Mal
Danksagung erhalten: 454 Mal
Kontaktdaten:

Beispiel LNB-Montage für Astra 19 + Astra 28 Grad

Ungelesener Beitragvon techno-com » 26. August 2010 11:58

Anlage für den Empfang von Astra 19.2 Grad Ost + 28 Grad Ost (Multifeed-Empfang)

2x Quad-LNB verteilt auf "3 DiSEqC-Schalter 2in1" für den Anschluss von 3 Receivern (in diesem Fall 1x Twin-Receiver + 1x Single-Receiver)

Verwendete Komponenten
:
1x Triax TDA 88cm Alu
1x Triax Multifeedhalterung "TD-Flexi"
2x Inverto Black Premium Quad-LNB
3x DiSEqC-Schalter 2in1

(Falls 4 Receiver/Tuner versorgt werden sollen müssen hier entsprechend 4 DiSEqC-Schalter verwendet werden ..... wenn nur 2 Receiver/Tuner gewünscht sind reichen 2x Twin-LNBs aus + 2x DiSEqC-Schalter .... bei Wunsch von nur 1 Receiver/Tuner dann 2x Single-LNB + 1x DiSEqC-Schalter 2in1 .... alle über 4 Receiver/Tuner würde die Kombination aus Quattro-LNBs + Multischalter 9/xx voraussetzen wobei das "xx" für die Anzahl der Ausgänge steht).

Bitte bei so einer Montage darauf achten das der LNB für den Empfang von 28 Grad so zentral/mittig wie möglich im Focus der Antenne plaziert/montiert wird ! Der LNB für 19 Grad kann ruhig auf dieser Schiene mehr schielend nach außen montiert werden.
Dateianhänge
Beispiel Satanlage für Empfang von Astra 19 + 28 Grad (Multifeed)
Beispiel Satanlage für Empfang von Astra 19 + 28 Grad (Multifeed)
Beispiel Satanlage für Empfang von Astra 19 + 28 Grad (Multifeed)
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18480
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 353 Mal
Danksagung erhalten: 454 Mal
Kontaktdaten:

Re: Anlagenbeispiele für montierte SAT-Anlagen (Beispiele/ e

Ungelesener Beitragvon techno-com » 29. Dezember 2014 11:25

Der Inhalt von "Anlagenbeispiele" wurde größtenteils hier im Forum verlagert in den Beitrag unter Vormontagen- Aufbau im Schaltschrank incl Potenzialausgleich

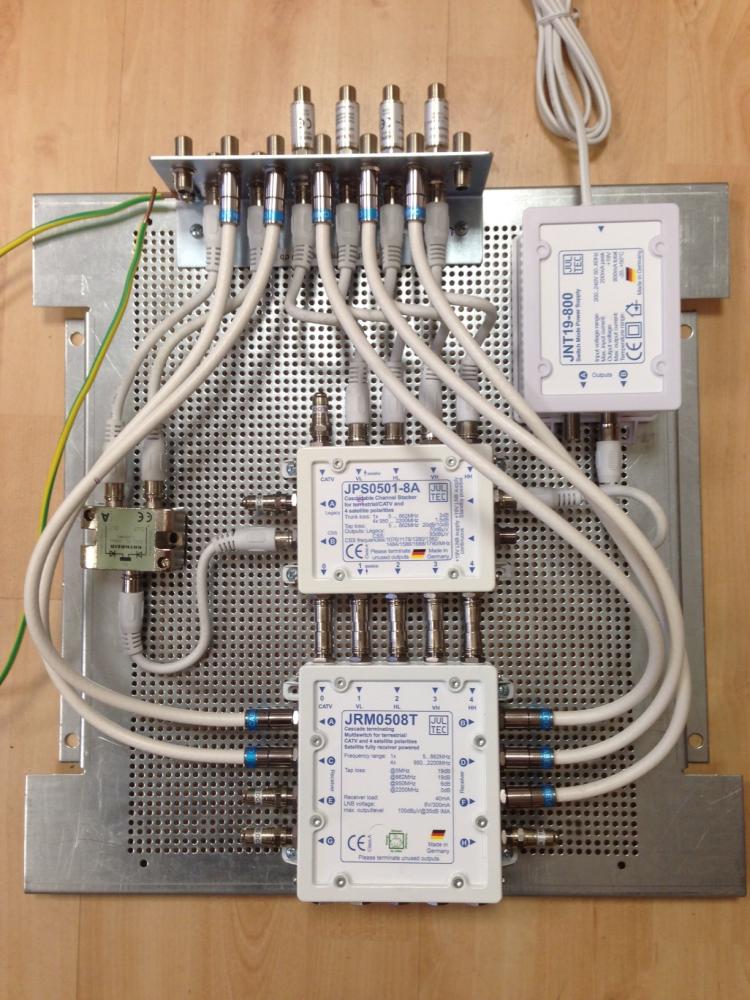

Hier aber noch ein Anlagenbeispiel einer Vormontage auf einer Lochblechplatte für eine Unicable-/Legacy-Kombianlage bestehen aus:

1x Jultec JRM0508T (voll receivergespeister Multischalter für 1 Satelliten auf 8 Teilnehmer)
1x Jultec JPS0501-8A + Netzteil Jultec JNT19-800 (Unicable-Multischalter für 8 Unicable-Umsetzungen + 1x Legacy-Ausgang -- Ausgang vom Unicable-Ausgang aufgeteilt über einen 2-fach Verteiler für die Versorgung von 2 Strängen, hier mit einem diodenentkoppelten Verteiler da an dieser Anlage dahinter 2 Stichdosen weiterhin verwendet werden mussten die schon da waren, also hier keine speziellen diodenentkoppelten Enddosen eingesetzt wurden)
Dateianhänge
JultecJRM0508T_JPS0501-8A_Unicable-Legacy-Kombianlage_mit_Potentialausgleich_auf_Lochblechplatte.JPG
JultecJRM0508T_JPS0501-8A_Unicable-Legacy-Kombianlage_mit_Potentialausgleich_auf_Lochblechplatte
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18480
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 353 Mal
Danksagung erhalten: 454 Mal
Kontaktdaten:

Jultec JRM0908T 2 Satelliten + Unicable 1 Satellit Inverto

Ungelesener Beitragvon techno-com » 16. Januar 2015 14:20

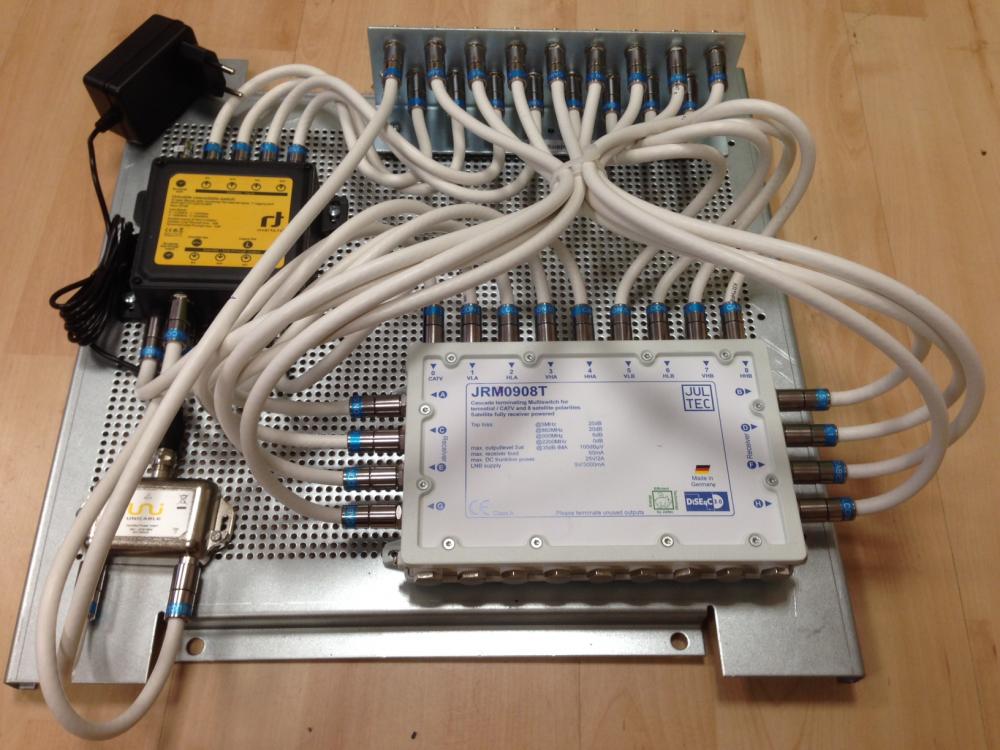

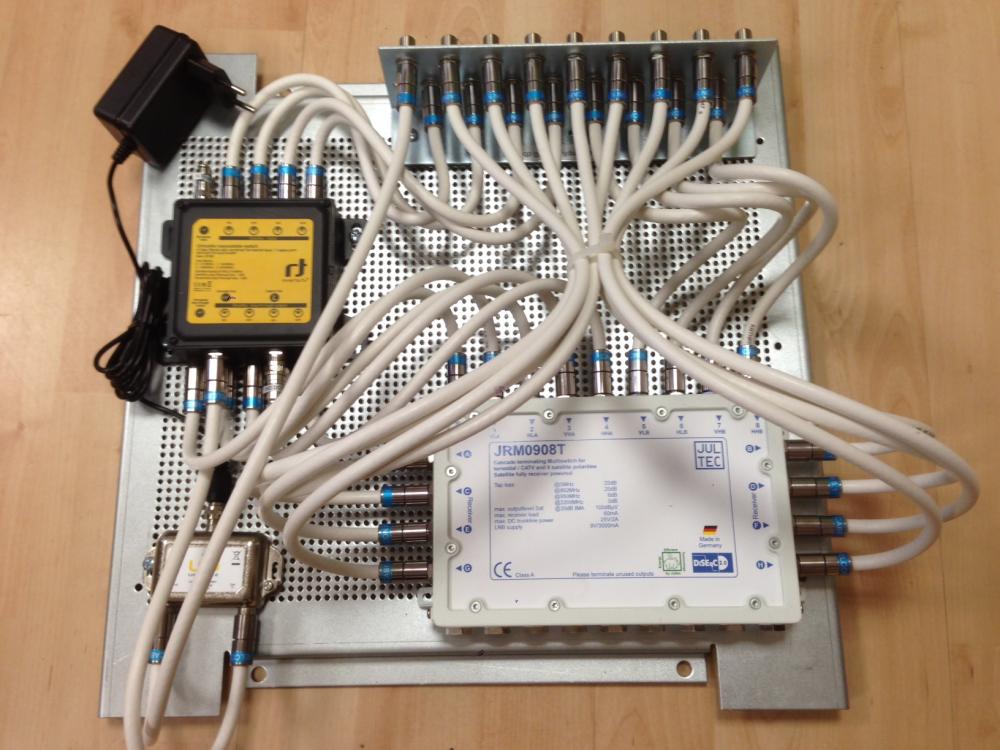

Jultec JRM0908T receivergespeister Multischalter für 2 Satelliten auf 8 Legacy-Stammausgänge + Unicable 1/4/1 Multischalter Inverto IDLP-UST1O1-CUO1O-4PP (1 Satellit / 4 Unicable-Umsetzungen) incl. Lochblechplatten Vormontage + Potentialausgleich
Dateianhänge
JultecJRM0908T_Inverto_Unicable-Kaskade_1-Satellit_4-Umsetzungen_Lochblechplattenaufbau_Potentialausgleich_1.JPG
JultecJRM0908T_Inverto_Unicable-Kaskade_1-Satellit_4-Umsetzungen_Lochblechplattenaufbau_Potentialausgleich_1
JultecJRM0908T_Inverto_Unicable-Kaskade_1-Satellit_4-Umsetzungen_Lochblechplattenaufbau_Potentialausgleich_2.JPG
JultecJRM0908T_Inverto_Unicable-Kaskade_1-Satellit_4-Umsetzungen_Lochblechplattenaufbau_Potentialausgleich_2
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18480
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 353 Mal
Danksagung erhalten: 454 Mal
Kontaktdaten:

Re: Anlagenbeispiele für montierte SAT-Anlagen (Beispiele/ etc.)

Ungelesener Beitragvon techno-com » 25. Februar 2016 14:41

Wer findet den Fehler ?
x
x
x
x
x
x
x

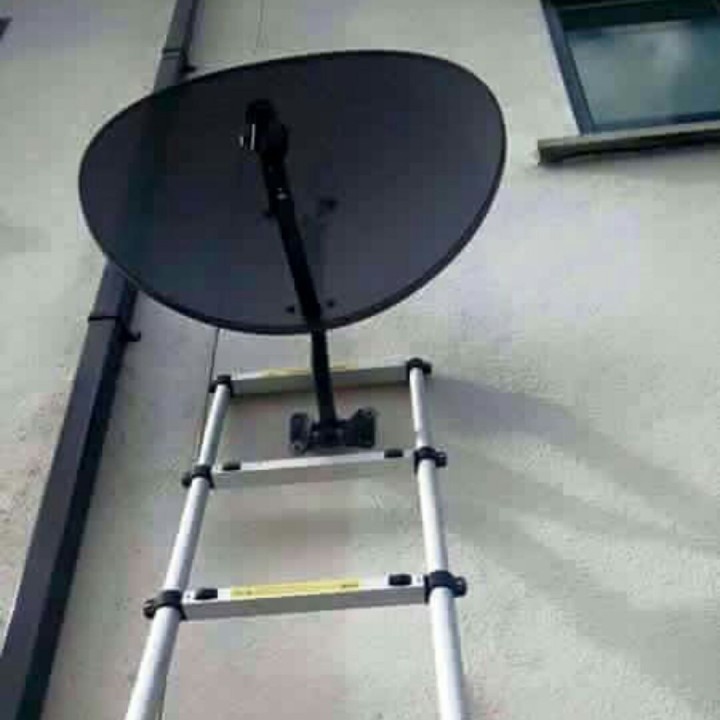

Leiter.... sieht glaube ich mal jeder .... Wurde wohl eine "Leiter-Sicherung" aufgebaut die aber unwiderruflich sein wird :1112
Dateianhänge
Sat-Antenne-Leiter_Blockade_Wandmontage_Trennungsabstand-Erdung_Blitzschutz
