Montageanleitung Cabelcon Self-Install F-Stecker + QM-Quickmount Kompressions-Stecker

Ungelesener Beitragvon techno-com » 30. Juli 2012 09:14

Cabelcon Self Install F-Stecker Produkte Übersicht
Montage ohne jegliches Spezialwerkzeug !

Cabelcon Self-Install F-Stecker für Koaxkabel mit Dielektrikum/Cell-PE ab 3,45mm Durchmesser (die meisten Kabel mit ca. 0,6-1,1mm Innenleiter - passend für Koaxkabel ca. 5-7.2mm Aussendurchmesser).

Entscheidend für die Wahl vom passenden Self-Install Stecker ist allerdings NICHT der komplette Kabeldurchmesser oder Innenleiter-Durchmesser, sondern immer nur der Durchmesser vom Kabel-Dielektrium (oft auch "Cell-PE" genannt).
Quelle: Wikipedia - Koaxkabel
Koaxkabel Aufbau_Dielektrium_Leiter_Aussenmantel_Quelle-Wikipedia_Koaxkabel


Zum Befestigen am Kabel wird der Stecker einfach auf das abisolierte Kabel aufgesteckt. Beim Ziehen am Kabel wird der Stecker angepresst, beim Festziehen an der F-Buchse schiebt sich der Stecker endgültig zusammen und die Kompressioinsverbindung steht.

Sehr schnelle und sichere Montage mit nur einem Koaxial-Abisolierwerkzeug - keine Crimpzange oder Kompressionszange erforderlich.
Für eine einfache Abisolierung des Kabels auf die genau passende Länge empfiehlt sich das Cabelcon-Abisolier Werkzeug (Kabelstripper).

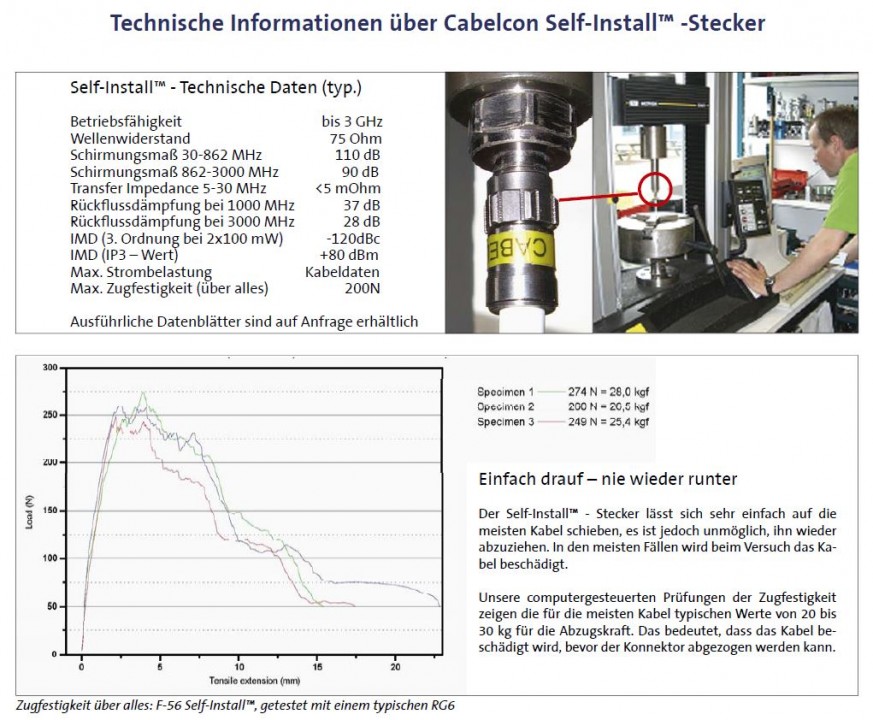

Technische Daten (typ.) als Bsp. vom 5.1er Stecker
- Betriebsfähigkeit bis 3 GHz
- Wellenwiderstand 75 Ohm
- Schirmungsmaß 30-862 MHz 110 dB
- Schirmungsmaß 862-3000 MHz 90 dB
- Transfer Impedance 5-30 MHz <5 mOhm
- Rückflussdämpfung bei 1000 MHz 37 dB
- Rückflussdämpfung bei 3000 MHz 28 dB
- IMD (3. Ordnung bei 2x100 mW) -120dBc
- IMD (IP3 - Wert) +80 dBm
- Max. Strombelastung Kabeldaten
- Max. Zugfestigkeit (über alles) 200N

Hersteller : CABELCON
Artikelnummer des Herstellers : 99909644

--------------------------------------------

Cabelcon Kabelstripper für F-Stecker (Cablestripper RG6/59)
Einfachste Handhabung auch für Laien

CC-Stripper_Cabelcon-Cable-Stripper-RG6-59-Abisolierwerkzeug-fuer-Self-Install-Stecker_b5.jpg

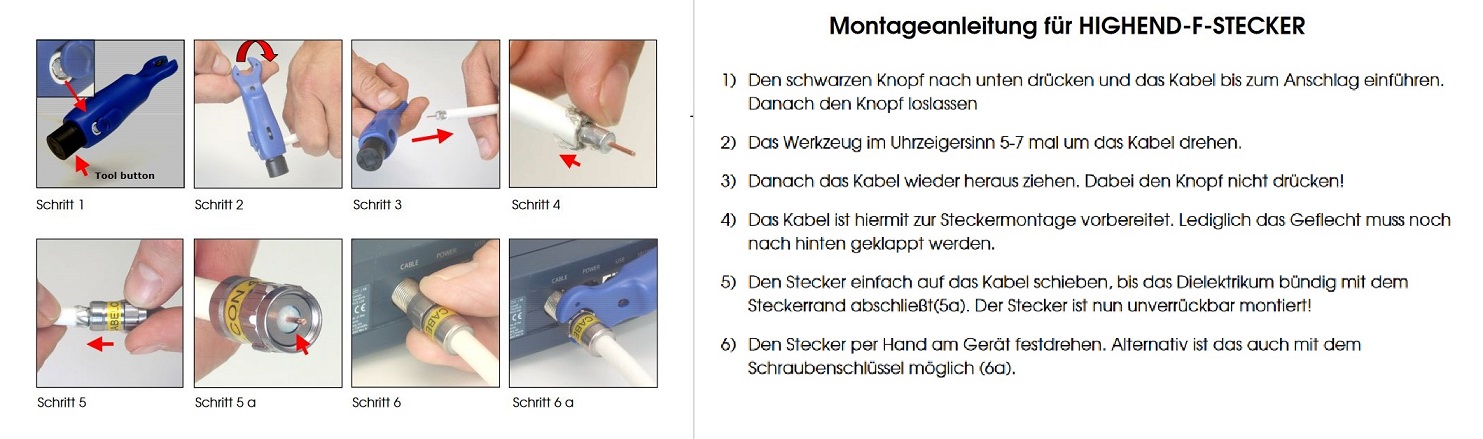

Montageanleitung Cablecon Self-Install F-Stecker


Knopf drücken, (sauber abgeschnittenes) Kabel bis zum Anschlag einführen, Knopf loslassen und das Werkzeug ca. 5-10x um das Kabel drehen, Kabel entnehmen und die Isolationsreste entfernen. Sie erhalten einen freigelegten Innenleiter von 6,5 mm Länge sowie ein von Mantel befreites (freigelegtes) Geflecht von ebenfalls 6,5 mm Länge.
- Handliches und komfortables Abisoliergerät und Schlüssel für F-Stecker (HEX 11) in einem Wekzeug
- unterstützte Kabeltypen: RG59, RG6
- 2 Klingen zum gleichzeitigen Abisolieren des Aussenleiters und des Innenleiters in einem Arbeitsgang

http://www.youtube.com/watch?v=2GlWubxZ92U

Hersteller : CABELCON
Artikelnummer des Herstellers : 98501040

--------------------------------------------

Datenblatt Cabelcon Self-Install Stecker
Cabelcon_Datenblatt_E410_DB_CCF-56-1.pdf
Datenblatt Cabelcon Self-Install Stecker
(222.98 KiB) 1285-mal heruntergeladen

Cabelcon_Datenblatt_E410_CC-F49-57-1.pdf
Cabelcon_Datenblatt_E410_CC-F49-57-1
(346.87 KiB) 38-mal heruntergeladen

Cabelcon_CX3_Stecker_Uebersicht_german.pdf
Cabelcon_CX3_Stecker_Uebersicht_german
(10.23 MiB) 48-mal heruntergeladen

Neuer Self-Install (TM)- Stecker in Ganzmetallausführung

Cabelcon bringt jetzt die nächste Generation Self-Install - Stecker auf den Markt. Es gibt sie in vier Größen für RG6-Kabel: 3.7, 3,9, 4.9 und 5.1 ("Dielektrum-Durchmesser").

Der brandneue Cabelcon Self-Install-Kompressionsstecker ist ein einzigartiges Qualitätsprodukt, das unter anderem entwickelt wurde, um die oft in Heimwerkerinstallationen verwendeten Aufdrehstecker minderer Qualität zu ersetzen.

Einfach drauf - nie wieder runter!
Die Montage ist einfacher und präziser als je zuvor. Das Kabel abisolieren und den Stecker drauf schieben - das ist alles! Der Cabelcon Self-Install-Stecker befestigt sich auf dem Kabel automatisch ohne Werkzeug und kann nicht wieder entfernt werden.

Cabelcon Self-Install ist die perfekte Wahl für die Heimwerkerinstallation zu Hause - es sind keine Spezialwerkzeuge erforderlich! Cabelcon Self-Install ist mit einer speziellen fingerfreundlichen freilaufenden Mutter ausgestattet, die aus unserer Reihe UltraEase (TM) - F-Konnektoren wohlbekannt ist. Wir empfehlen, diese Stecker für die Heimwerkerinstallation
zusammen mit unserem praktischen und preiswerten Tascheinstallationswerkzeug zu verkaufen: einer Kombination aus Abisolierer und 11mm- Schlüssel.

Self-Install - auch für Profis
Self-Install eignet sich auch für den Profis . Sowohl die elektrischen als auch die mechanischen Werte erfüllen professionelle Standards. Self-Install-Stecker sind in erster Linie für Innenanwendungen vorgesehen.

Bestellinformationen:
F-59 3.7 Self-Install 99909637
F-59 3.9 Self-Install 99909646
F-56 4.9 Self-Install 99909643-01
F-56 4.9W Self-Install 99909647-01
F-56 5.1 Self-Install 99909644-01
F-56 5.1W Self-Install 99909648-01 (W = waterproof/wasserfest)

Cabelcon_Self-Install-Stecker
Dateianhänge
Cabelcon_SelfInstall-Stecker_Montageanleitung.pdf
Montageanleitung Cablecon Self-Install F-Stecker
(241.46 KiB) 1783-mal heruntergeladen

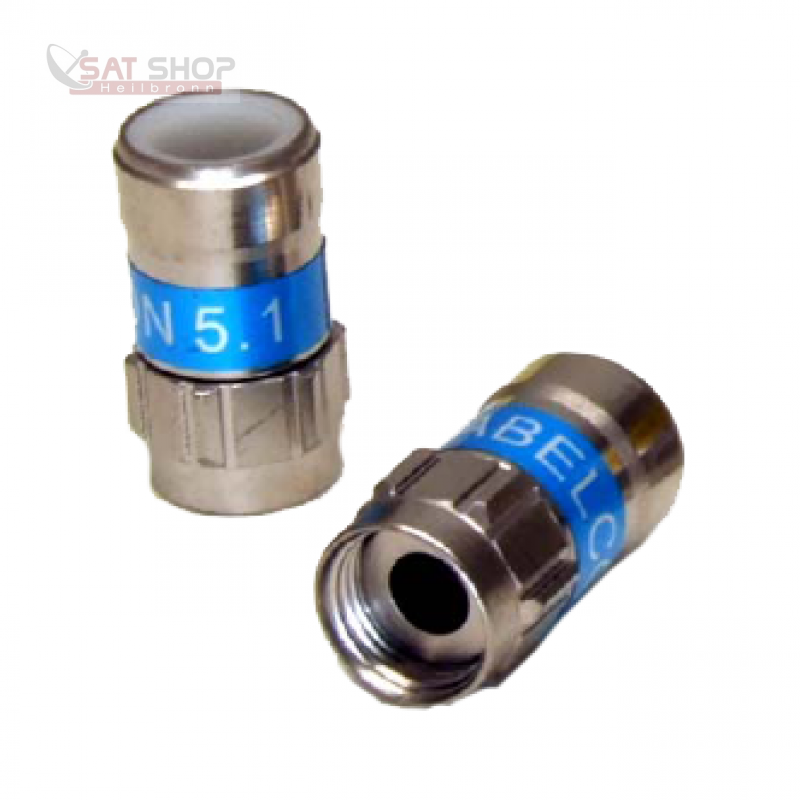

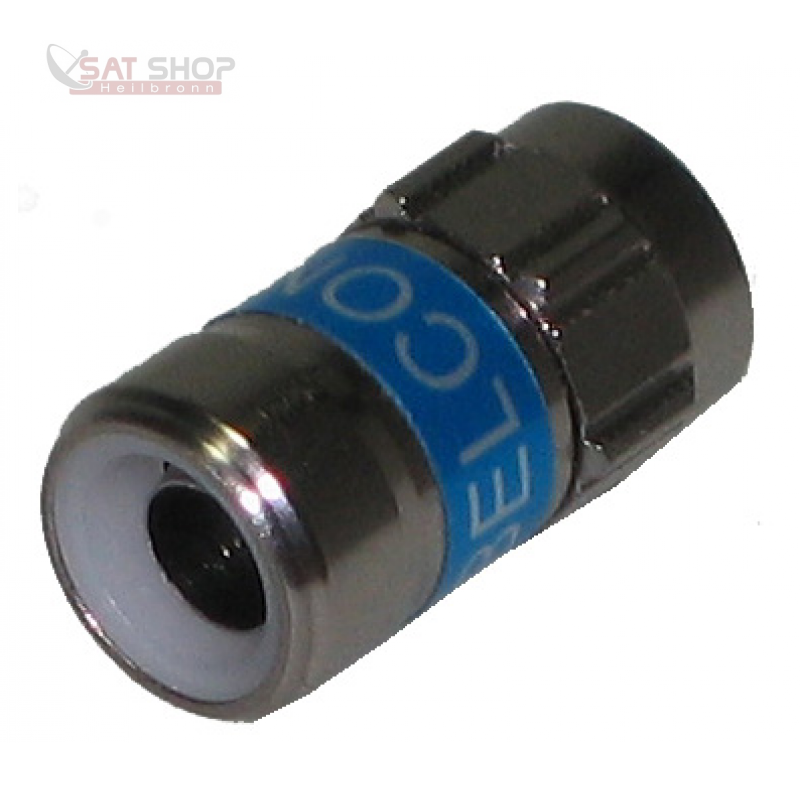

CC-F56_5-1_Self-Install-F-Stecker-Cabelcon-CC-F-56-51
CC-F56_5-1_Self-Install-F-Stecker-Cabelcon-CC-F-56-51
CC-Stripper_Cabelcon-Cable-Stripper-RG6-59-Abisolierwerkzeug-fuer-Self-Install-Stecker.png
CC-Stripper_Cabelcon-Cable-Stripper-RG6-59-Abisolierwerkzeug-fuer-Self-Install-Stecker


Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18767
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 367 Mal
Danksagung erhalten: 460 Mal
Kontaktdaten:

Re: Anleitung Montage F Kompressions- und SelfInstall- Steck

Ungelesener Beitragvon techno-com » 30. Januar 2014 14:30

Hier noch ein paar Bilder / Fakten mehr => Material für einfache Unicable-Anlage
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18767
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 367 Mal
Danksagung erhalten: 460 Mal
Kontaktdaten:

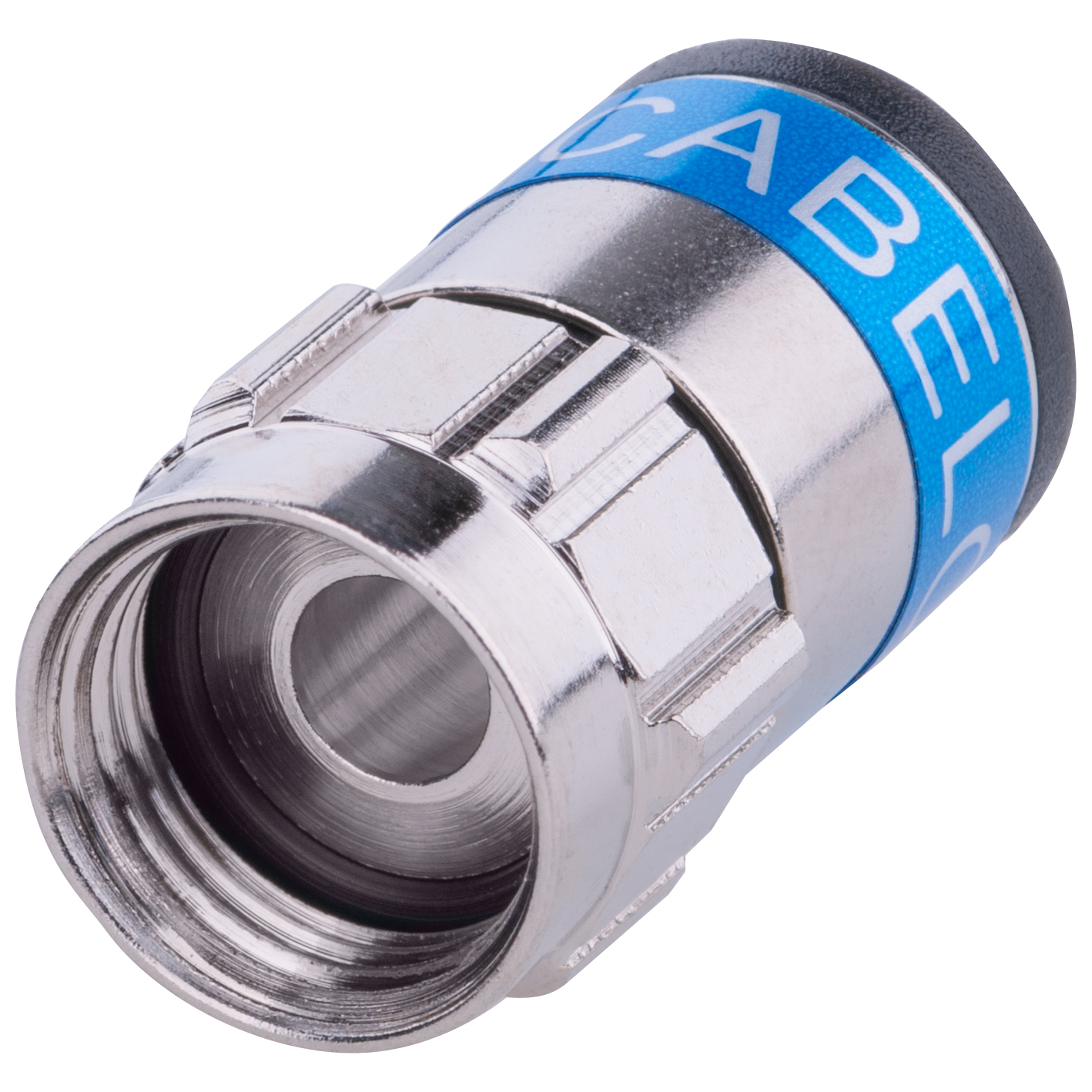

Cabelcon F-56-CX3 7.0 QM Quick Mount Stecker für RG6 (7mm) Koaxkabel (wasserdicht)

Ungelesener Beitragvon techno-com » 21. Dezember 2018 11:55

Cabelcon F-56-CX3 7.0 QM Quick Mount Stecker für RG6 (7mm) Koaxkabel (wasserdicht)

Die perfekte Wasserdichte Wahl für die Montage auf kalten und harten PE-Kabeln !
Schirmung Klasse A+

Kabeleinführung mit geringstem Kraftaufwand, daher sehr gut passend vor allem für die UV-beständigen Koaxkabel ("starre Kabel").

Die Abmessung 7.0 passt für die meisten Dielektrium 4.9er + 5.1er kompatiblen Kabel bis hin zu 5.3ern. Der Stecker klemmt sich nur von außen fest auf das Kabel. Ideal für alle störrischen PE / LSNH / FRNC-Kabel wie z.B. das Sytronic 75100 AKZ 1.0/4.6, Ören HD 103 PE und auch für alle anderen Koaxkabel mit diesen Daten (auch für die Dur-Line Kabel DUR95 + DUR110 geeignet).

Die zur Einführung des Kabels erforderliche Kraft ist extrem niedrig. Das Kabel gleitet einfach und sanft in den Konnektor. Dennoch ist die Zugfestigkeit nach dem Verpressen extrem hoch (typ. 236N/20kg).

Neuer Wasserdichter CX3 7.0 QuickMount Konnektor für RG6 und RG59-Kabel

Die Montage der meisten Qualitätskonnektoren auf harten PE-Kabeln ist insbesondere bei niedrigen Temperaturen ein harter Job. Die Ingenieure von Cabelcon haben jetzt einen neuen Wasserdichten CX3 7.0 QuickMount? Konnektor für RG6 und RG59-Kabel entwickelt, mit dem dieses Problem gelöst wird.

Die QuickMount Technologie bedeutet, dass die Montage - mit zwei Fingern - ausgeführt werden kann. Es erfordert weder schwere Arbeit noch das unzulässige Aufschlitzen oder die Erwärmung des Kabelmantels mit einem Feuerzeug, um unseren Konnektor an einem kalten Wintertag zu installieren. Die Installation ist, bei denen es mittlerweile auch schwierig sein kann - einfacher als je zuvor. CX3 QM 7,0 paßt auf den meisten 4,9 & 5,1 Kabelgrößen und 6,0 paßt auf den meisten RG59 Kabel.

Gegenwärtig laufen Versuche bei mehreren großen europäischen Netzbetreibern, die sich von der einfachen Montage überzeugen ließen.

ACHTUNG !
Gegenüber den herkömmlichen CX3-Steckern darf bei dem Quick-Mount System das Geflecht NICHT zurückgeschlagen werden. Darüber hinaus muss die eventuell über dem Geflecht verbleibend Schirmfolie komplett entfernt werden, da es sonst zu Kontaktschwierigkeiten kommen kann.

Allgemeine Daten:
- Schirmung Klasse A+
- Betriebsbereich bis 3 GHz
- Einteiliger Konnektor ? keine losen Teile
- Einfache und sichere Montage in Sekunden
- Einzigartiges QuickMount Verpresssystem
- Verwendung von Standard-Kompressionswerkzeugen
- Nitin-6 Beschichtung für hervorragende Korrosions-beständigkeit

Technische Daten (typisch)
Betriebsbereich bis 3 GHz
Impedanz: 75 Ohm
Max. Zugfestigkeit (gesamt): 236N/20 Kg
Schirmungsmaß: 30-1000 MHz: >120 dB
Transferimpedanz: 5?30 MHz: <2,5mOhm/m
Rückflussdämpfung@1000 MHz: 32dB
Rückflussdämpfung@3000 MHz: 24dB
IMD (3. Ordnung@2x500mW): -140dBc
IMD (IP3 Wert): +90 dBm
Strombelastbarkeit: Kabeldaten

Passendes Verpresswerkzeug:
- Schwaiger Kompressionszange
- PPC VT15DK (EX6) Kompressionszange
- Cabelcon CX3 All Size Tool
- Cabelcon CX3 Multimedia Tool
- 3H-CTU06
- Cabelcon CX3 Pocket Tool for F and IEC 5/59

Hersteller : CABELCON
Artikelnummer des Herstellers : 99909407-02

https://youtu.be/35xIpNOXKjk

https://youtu.be/FCcwImG45PI
Dateianhänge
CabelconF56-CX3-7_0_Stecker-Datenblatt.pdf
CabelconF56-CX3-7_0_Stecker-Datenblatt
(183.56 KiB) 16-mal heruntergeladen
Cabelcon_RG11_Quickmount_Stecker_Datenblatt_2.pdf
Cabelcon_RG11_Quickmount_Stecker_Datenblatt_2
(8.79 MiB) 42-mal heruntergeladen
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18767
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 367 Mal
Danksagung erhalten: 460 Mal
Kontaktdaten:

Cabelcon FM-RG11-CX3 QM 10.5 - Quick Mount F-Stecker RG11 Compression (F-Kompressionsstecker)

Ungelesener Beitragvon techno-com » 21. Dezember 2018 11:57

Cabelcon FM-RG11-CX3 QM 10.5 - Quick Mount F-Stecker RG11 Compression (F-Kompressionsstecker)

Quick Mount Cabelcon Compressionsstecker für Koax-Kabel, wasserdicht, NiTin-Beschichtung für beste Korrosionsbeständigkeit.
Durch den Wegfall der Innenhülse erfolgt das Aufschieben des Steckers auf das Kabel ohne Anstrengung mit zwei Fingern.

Neben anderen großen Vorteilen hat diese Konstruktion keine innere Hülse. Diese Technologie macht die Montage auf dem Kabel einfach und beinahe narrensicher - auch auf hartem PE-Kabel, wobei hohe Zugfestigkeit, hervorragende Schirmungseigenschaften und Transferimpedanz gesichert werden. Der CX3 QuickMount ist selbstverständlich NiTin-6 beschichtet. Die einzigartige Cabelcon EPDM-Dichtung in der Mutter und die Abdichtung zum Kabel machen den CX3 QuickMount-Konnektor zu 100% wasserdicht: IPX8 (30m/8h). Der CX3 QuickMount-Konnektor ist mit Cabelcons patentiertem PushPin-System für eine sichere Verbindung mit dem Innenleiter und einfaches Erkennen eines ordnungsgemäß eingeführten Kabels ausgestattet.

Technische Daten:
- Cabelcon Kompressionsstecker
- wasserdicht nach IPX8 (8h in 30m Wassertiefe)
- für Koaxkabel Typ RG11 (Außenmantel 9,8...10,4mm, Dielektrikum 7,1...7,3 mm und Innenleiter 1,55...1,7 mm Durchmesser
- NiTi - Beschichtung sorgt für hervorragenden Schutz gegen Umwelteinflüsse
- zum Befestigen am Kabel bitte ein passendes Verpresswerkzeug (z. B. Cabelcon All Size) benutzen

Getestete Kabel:
- WISI MK 15
- Commscope F11
- Belden PRG 11
- Ören HD 163 / HD 163 PE
- Draka Coax 6 AT 16 S


https://youtu.be/IQ9t1mjkzrs
Dateianhänge
Cabelcon_RG11_Quickmount_Stecker_Datenblatt.pdf
Cabelcon_RG11_Quickmount_Stecker_Datenblatt
(917.55 KiB) 125-mal heruntergeladen
