Aus Kathrein UAS 584 wird jetzt UAS 684

Ungelesener Beitrag von techno-com »

Aus Kathrein UAS 584 wird jetzt UAS 684
Shoplink

Neue Generation Kathrein-High-End-LNBs - Made in Germany

Der UAS 684 ist der Nach­folger des bis­herigen UAS 584 mit neuester CHIP-Tech­nologie für beste Oszillator­stabi­lität bei HD- und UHD-Sig­nalen. Der Neue benötigt nur halb so viel Strom bei opti­miertem Versor­gungs-Spannungs­bereich und ist mit seinem Wetter­schutz­gehäuse dauer­haft hitze- und kälte­beständig sowie gegen Stör­strahlung massiv ab­geschirmt.

Universal-Quattro-Speisesystem | 10,70 – 12,75 GHz | 4 Ausgänge (V-low, H-low, V-high, H-high) | typ. 1,4 W Leistungsaufnahme | Multifeed-tauglich

Besondere Ausstattungsmerkmale:
- Universal-Quattro-Speisesystem mit 4 Ausgängen
- geeignet für die Kathrein Offset-Parabolantennen CAS 06/60, CAS 80, CAS 90 und CAS 120
- für den Empfang von Satelliten im Ku-Band, wie z. B. ASTRA, EUTELSAT oder TürkSat
- energiesparend - typ. 1,4 W Leistungsaufnahme
- das Speisesystem entspricht der ASTRA-Spezifikation für Universal-Quattro-LNB
- Stromversorgung erfolgt über Koaxialkabel
- durch den kompakten Aufbau geeignet für Multifeed
- Komplettschutz von LNB und Kabelanschlüssen im belüfteten Gehäuse, Schutzart: IP 54

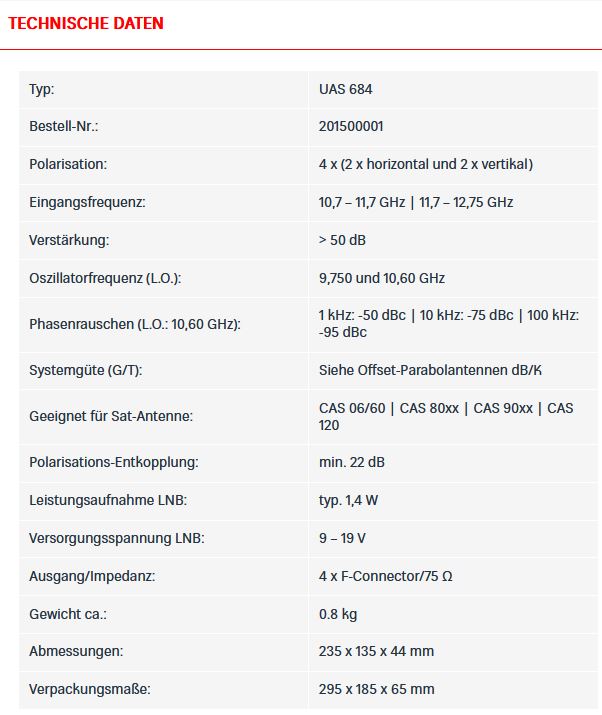

Technische Daten:
Typ: UAS684
Polarisation: 4x (2 x horizontal und 2 x vertikal)
Eingangsfrequenz: 10,7 – 11,7 GHz | 11,7 – 12,75 GHz
Verstärkung: > 50 dB
Oszillatorfrequenz (L.O.): 9,750 und 10,60 GHz
Phasenrauschen (L.O.: 10,60 GHz): 1 kHz: -50 dBc | 10 kHz: -75 dBc | 100 kHz: -95 dBc
Systemgüte (G/T): siehe Offset-Parabolantennen dB/K
Geeignet für Sat-Antenne: CAS 06/60 | CAS 80xx | CAS 90xx | CAS 120
Polarisations-Entkopplung: min. 22dB
Leistungsaufnahme LNB: typ. 1,4W
Versorgungsspannung LNB: 9–19V
Ausgang/Impedanz: 4x F-Connector/75 Ω
Gewicht ca.: 0.8kg
Abmessungen: 235 x 135 x 44 mm
Verpackungsmaße: 295 x 185 x 65 mm

Lieferumfang:
UAS 684, 4x F-Stecker Self-Install, Azimut-/Elevation-Tabelle, Gebrauchsanleitung


Herstelle: Kathrein
Typ: UAS 684 Quattro-LNB
Bestell-Nr: 201500001
EAN: 4063242001514
Dateianhänge

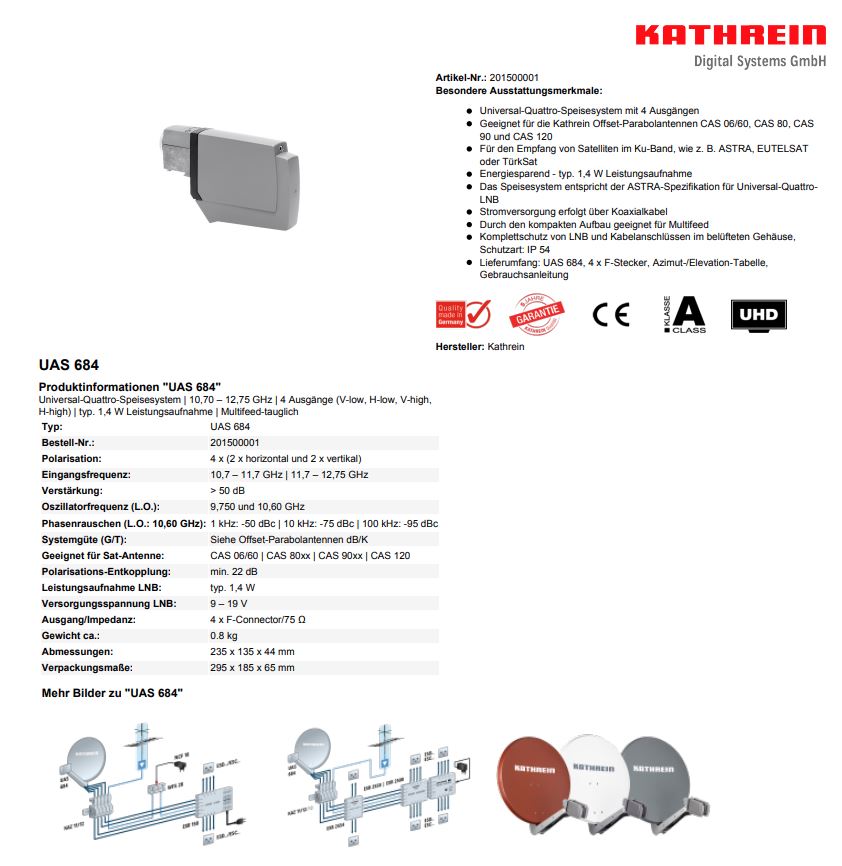

Kathrein_UAS684_Ausstattungsmerkmale.pdf
