Beispiel CoaxLAN Einspeisung auf 4 Ausgänge Multischalter

Ungelesener Beitragvon techno-com » 31. März 2015 13:55

Beispiel einer CoaxLAN Einspeisung auf 4 Ausgänge eines Multischalters (im Beispiel mit einem Jultec JRM0508T)

Eingespeist werden kann das Internet-Signal am CoaxLAN Multischalter/Einspeiseweiche CL55NT hier selbst oder an jeder angeschlossenen CoaxLAN-Antennendose (CL24S oder CL14)

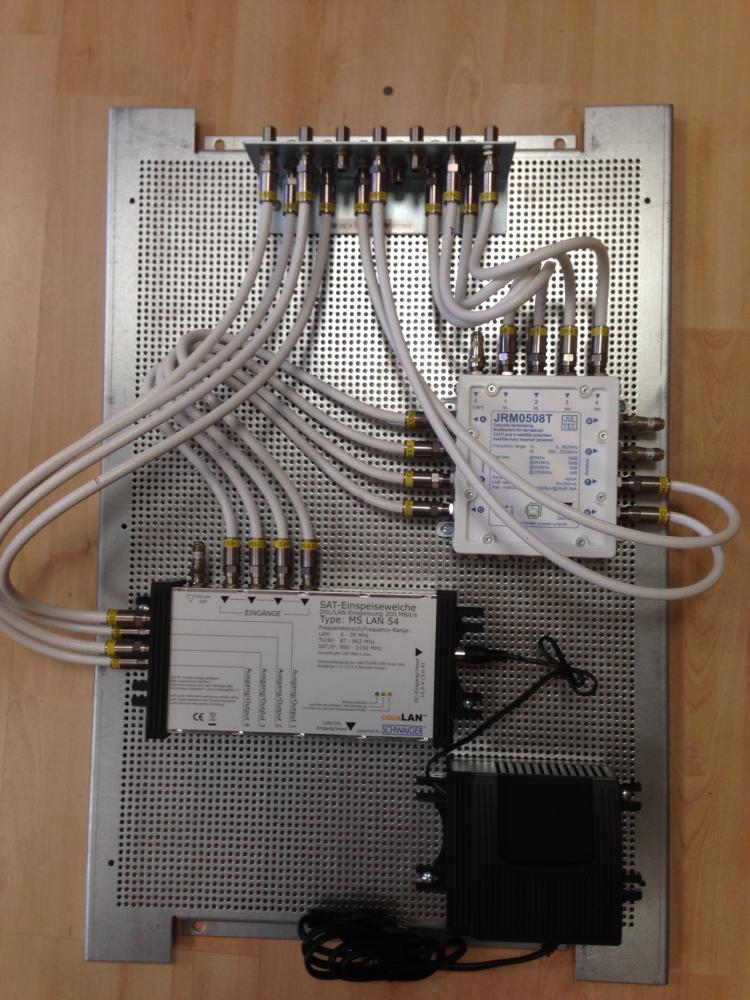

Anlage wurde hier incl. Potentialausgleich auf einer Lochblechplatte fertig aufgebaut => Vormontagen- Aufbau im Schaltschrank incl Potenzialausgleich
Dateianhänge
Jultec_JRM0508T_Coaxlan_CL55-Einpeisung_Potentialausgleich_Lochblechplatte_Vormontage.JPG
Jultec_JRM0508T_Coaxlan_CL55-Einpeisung_Potentialausgleich_Lochblechplatte_Vormontage

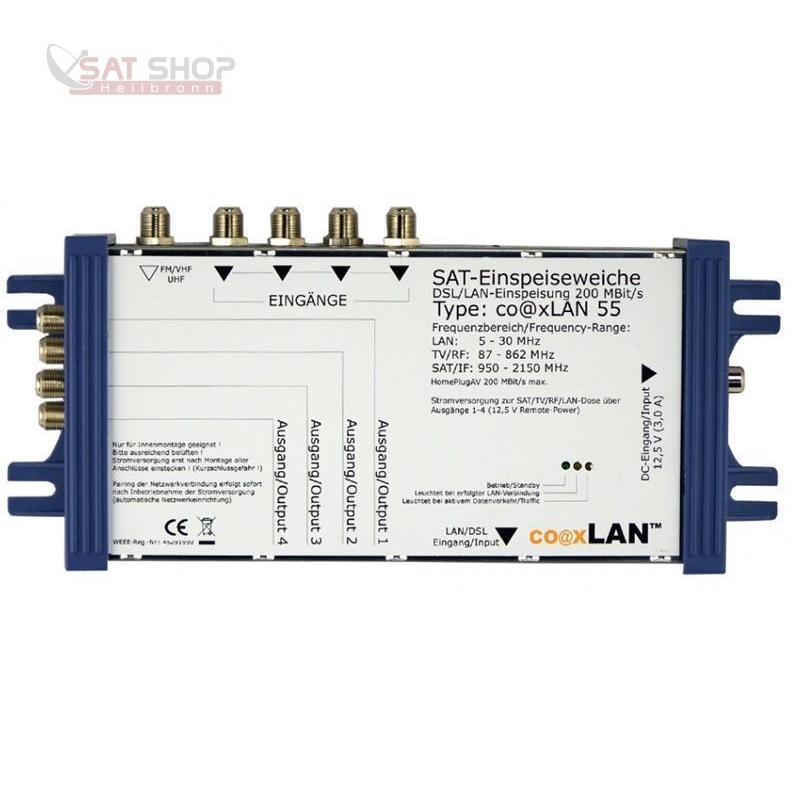

CoaxLAN_55_coxLAN-coaxlan-55-Einspeiseweiche-4-fach-kabelfernsehen-internet-netzwerk.jpg
CoaxLAN_55_coxLAN-coaxlan-55-Einspeiseweiche-4-fach-kabelfernsehen-internet-netzwerk

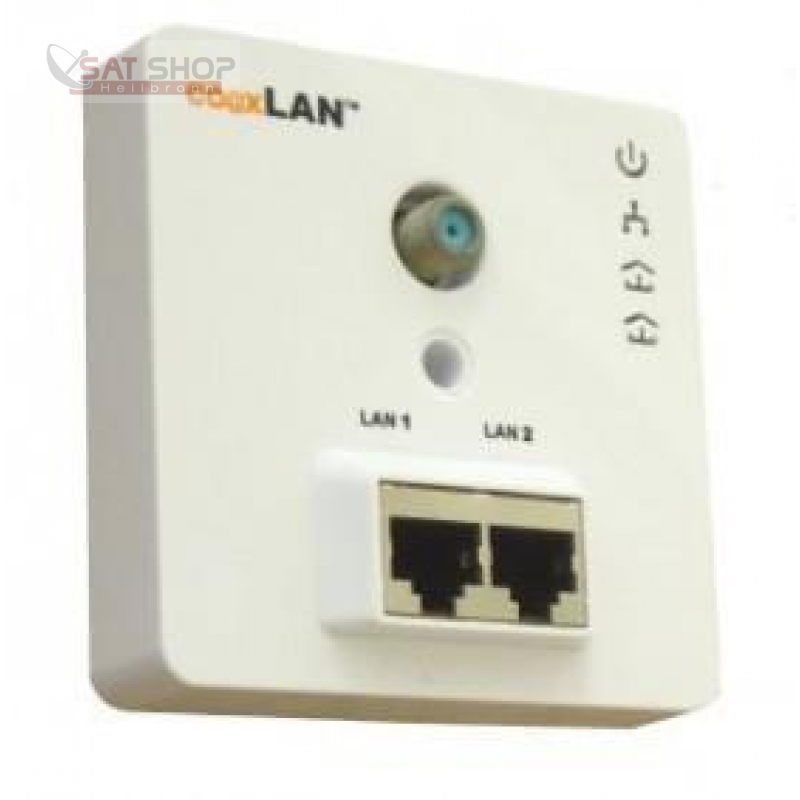

CoaxLAN_Dose2_coxLAN-coaxlan-24-aktive-200-MBit-SAT-Doppel-LAN-Antennendose-Netzwerk-Internet.jpg
CoaxLAN_Dose2_coxLAN-coaxlan-24-aktive-200-MBit-SAT-Doppel-LAN-Antennendose-Netzwerk-Internet

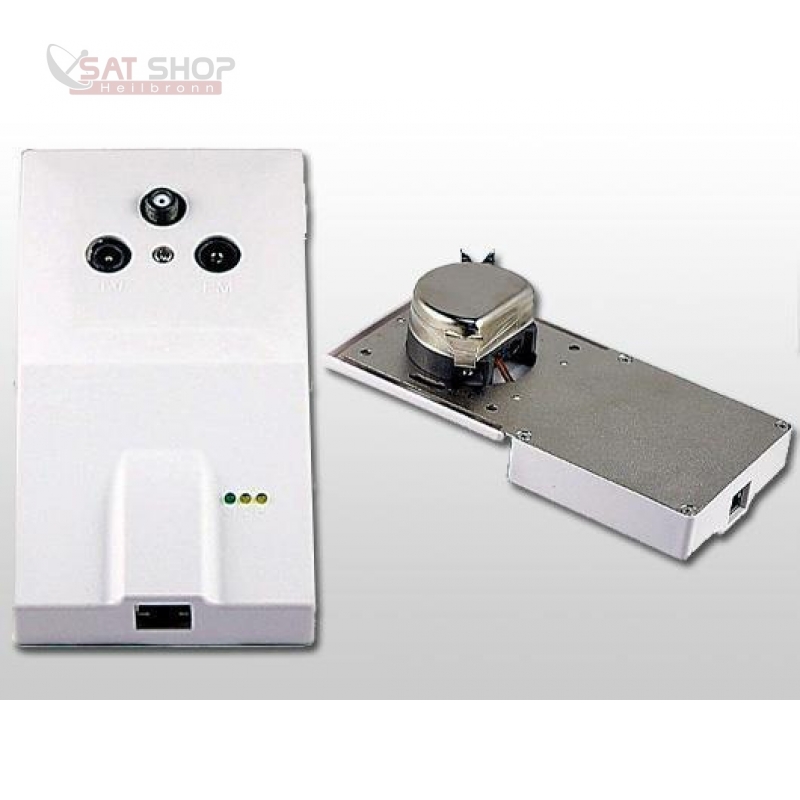

CoaxLAN_Dose1_coxLAN-coaxlan-14-aktive-200-MBit-SAT-TV-RF-LAN-Antennendose-Netzwerk-Internet.jpg
CoaxLAN_Dose1_coxLAN-coaxlan-14-aktive-200-MBit-SAT-TV-RF-LAN-Antennendose-Netzwerk-Internet
