Beispiel verbaute Kopfstation Polytron SPM 1000 digi (8 TP)

Haben sie Fragen zu Kopfstationen / Kanalaufbereitung für DVB-S2 HDTV (Satellit) / DVB-T (Terrestisch) oder benötigen sie Hilfe beim Aufbau ?
PAL/QAM/COFDM Aufbereitung einzelner Programme oder ganzer Transponder in DVB-S2, DVB-C und auch in DVB-T.
Benutzeravatar
techno-com
Site Admin
Beiträge: 22107
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 492 Mal
Danksagung erhalten: 563 Mal
Kontaktdaten:

Beispiel verbaute Kopfstation Polytron SPM 1000 digi (8 TP)

Ungelesener Beitrag von techno-com »

Anlage die gerade in München verbaut wurde.

Eine Antenne für Astra + Hotbird (es wurden div. ausländische Programme in italienisch/englisch/russisch/etc. gewünscht !).

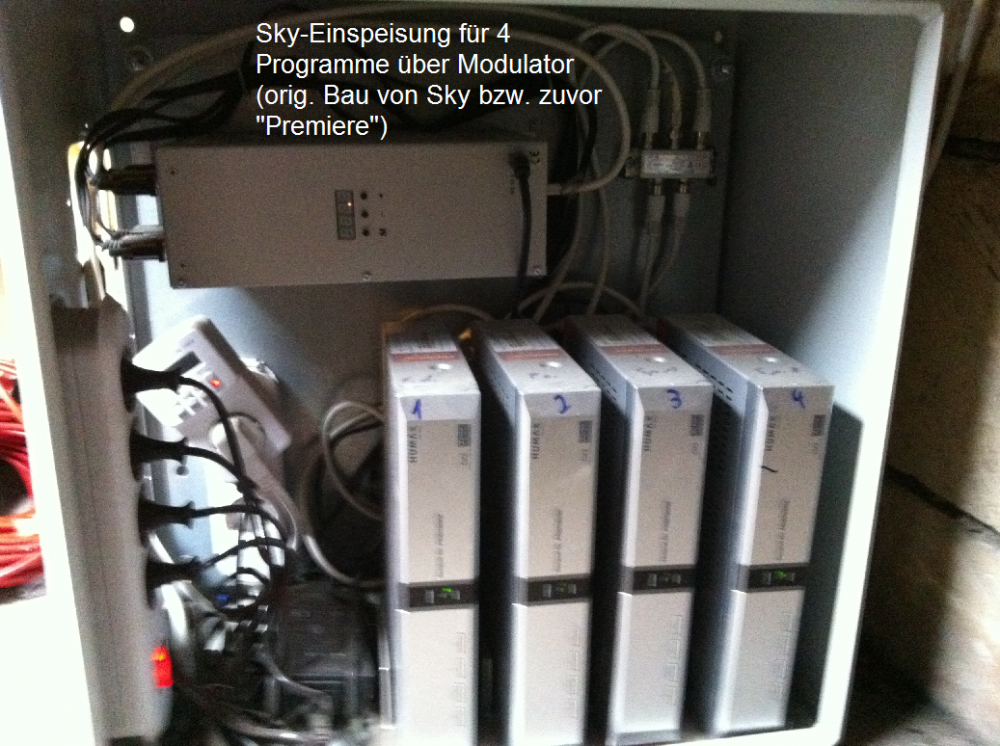

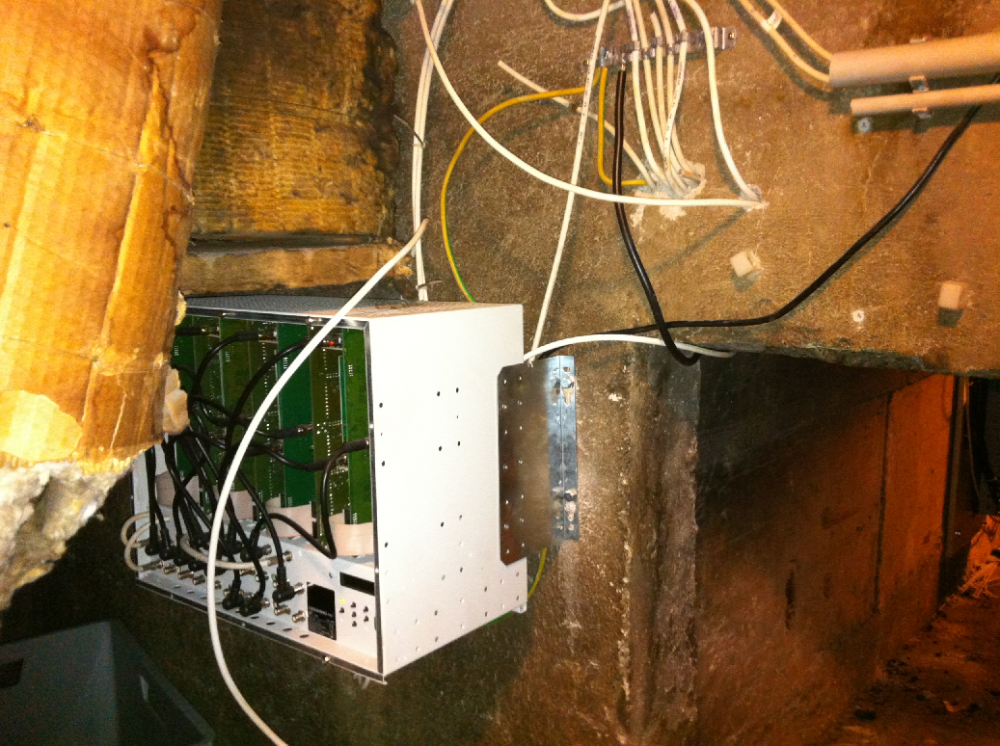

Eine vorhandene Grundig PAL-Aufbereitung über eine STC 160 für 16 Programme sowie eine 4-Programm-Einspeisung von Sky (ehem. "Premiere") wurde beibehalten wobei viele Programme die vorher von der Grundig-PAL-Aufbereitung übernommen wurden auf die QAM-Aufbereitung der Polytron übertragen wurde + somit auf der Grundig "Platz" wurde für neue Programme.

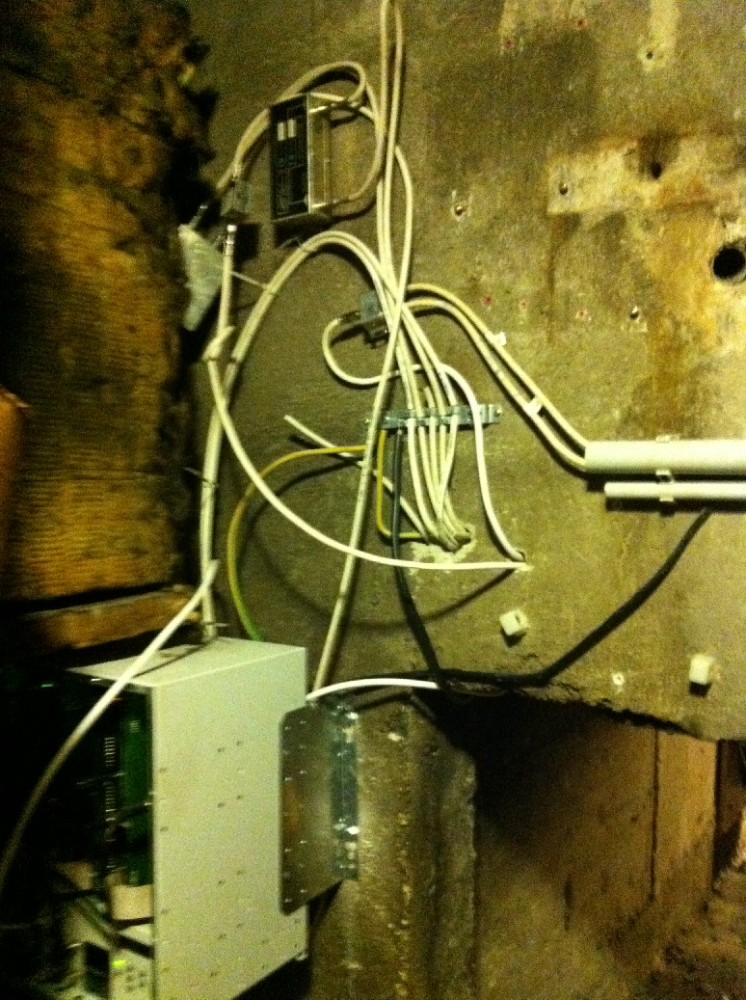

Was vorher kreuz und quer auf dem Spitzboden verkabelt war wurde zu einem zentralen Punkt zusammengefasst und dort alles dem Potentialausgleich unterzogen.

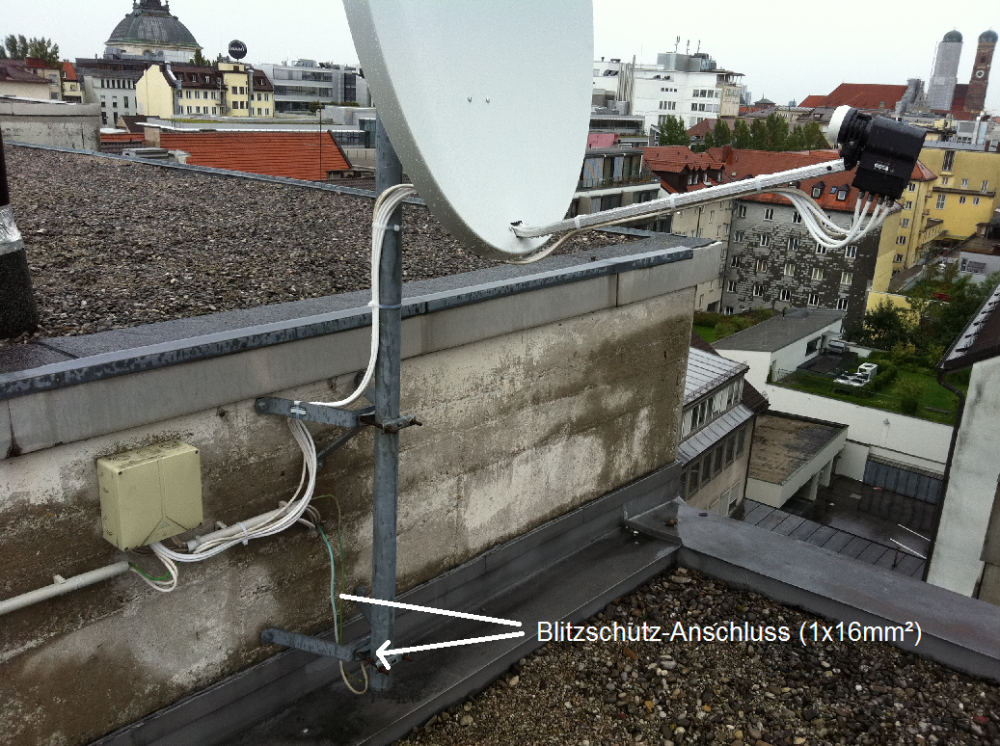

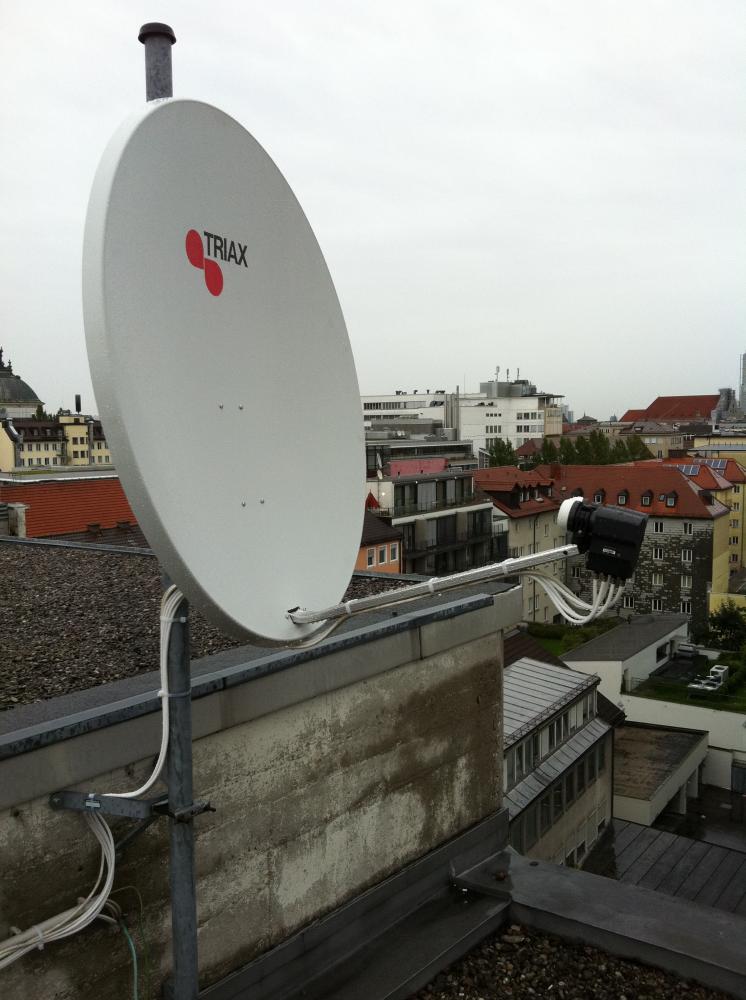

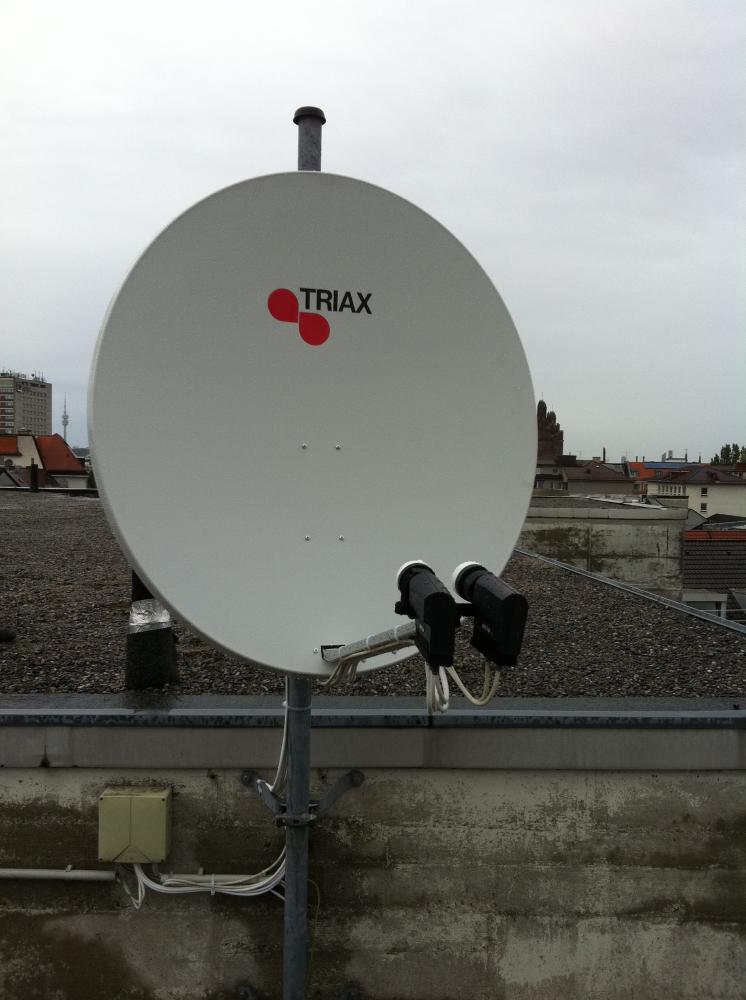

Antenne außen ist eine Triax TD110cm und über eine TD-Flexi-Multifeedhalterungen wurden 2 Inverto Black-Premium Quattro-LNBs angebraucht.

Programmliste siehe Anlage (div. persönliche Daten zum Hotel wurden entfernt !).
Dateianhänge
Kanalaufbereitungsanlage_Polytron_Muenchen.doc
Programmliste mit allen Angaben zur Aufbereitung (SR/Frequenz/Programme/QAM/Ausgangsfrequenz/Ausgangskanal/db)
(45 KiB) 709-mal heruntergeladen

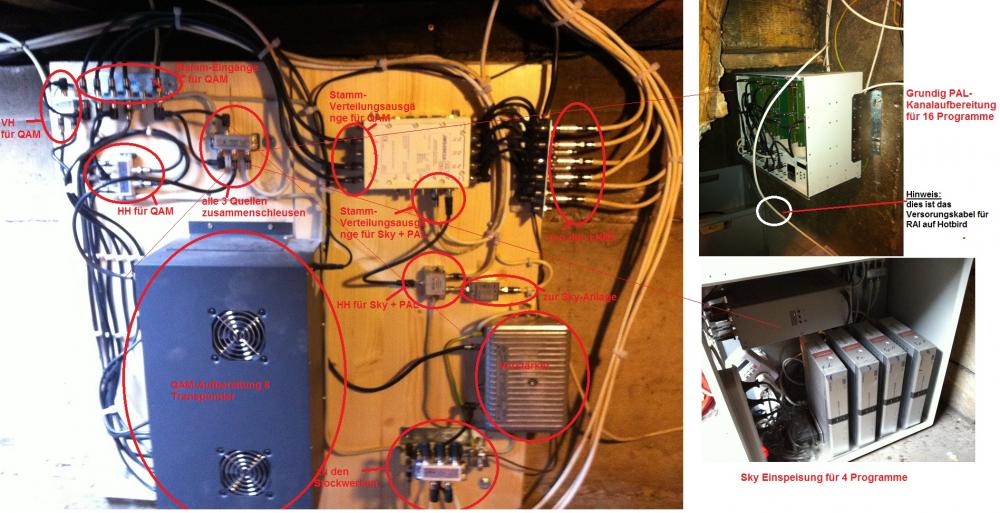

Anschluss-Schema komplett (mit Erklärungen)
Anschluss-Schema komplett (mit Erklärungen)

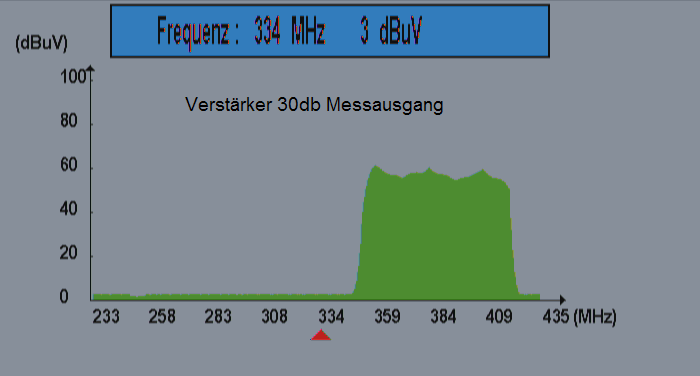

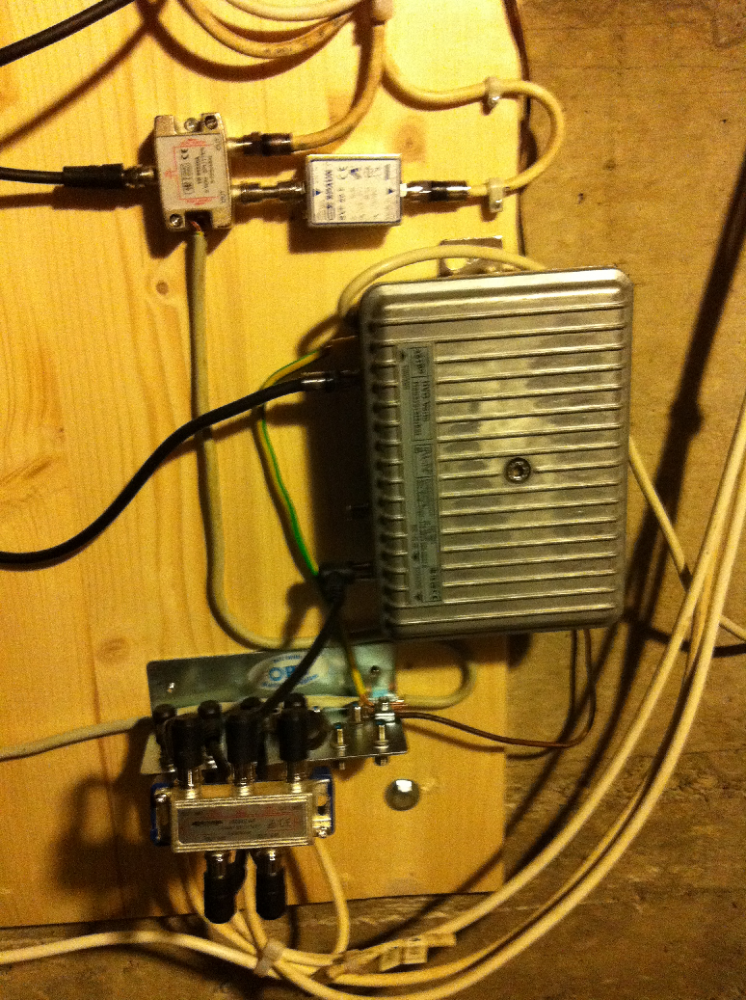

QAM-Signal am Verstärker-Ausgang (30db Messausgang)
QAM-Signal am Verstärker-Ausgang (30db Messausgang)

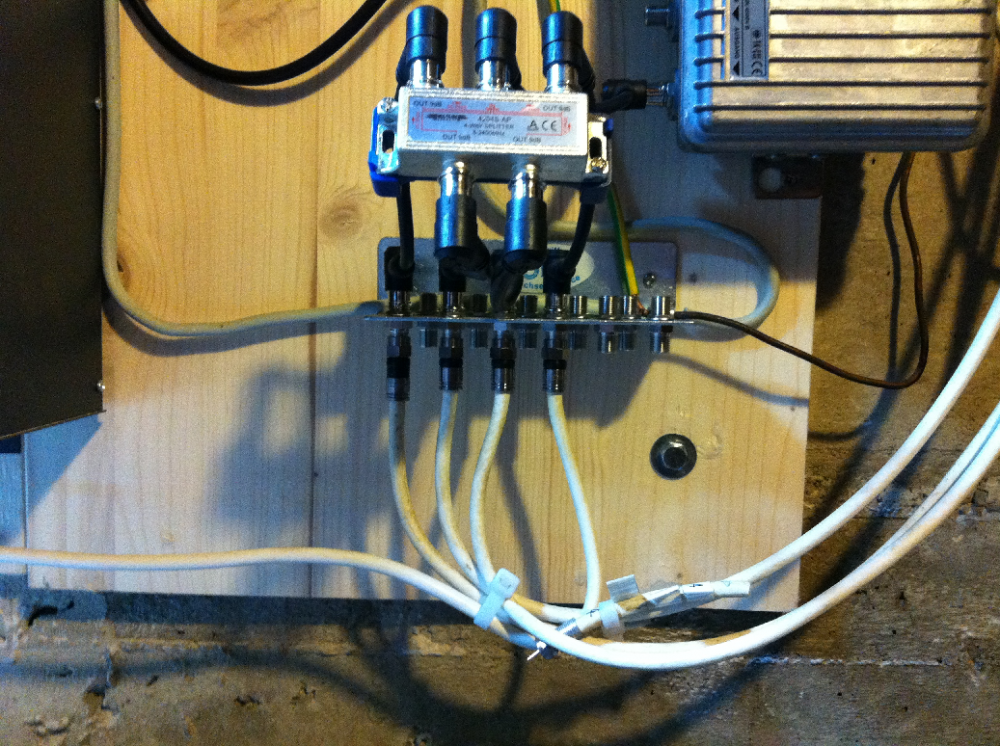

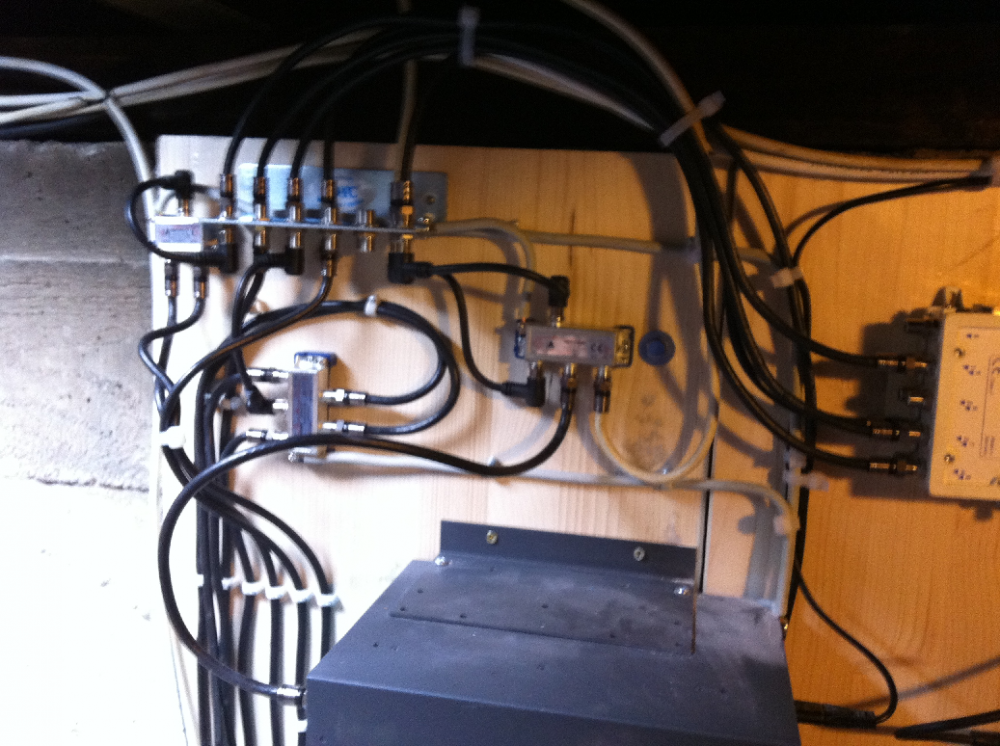

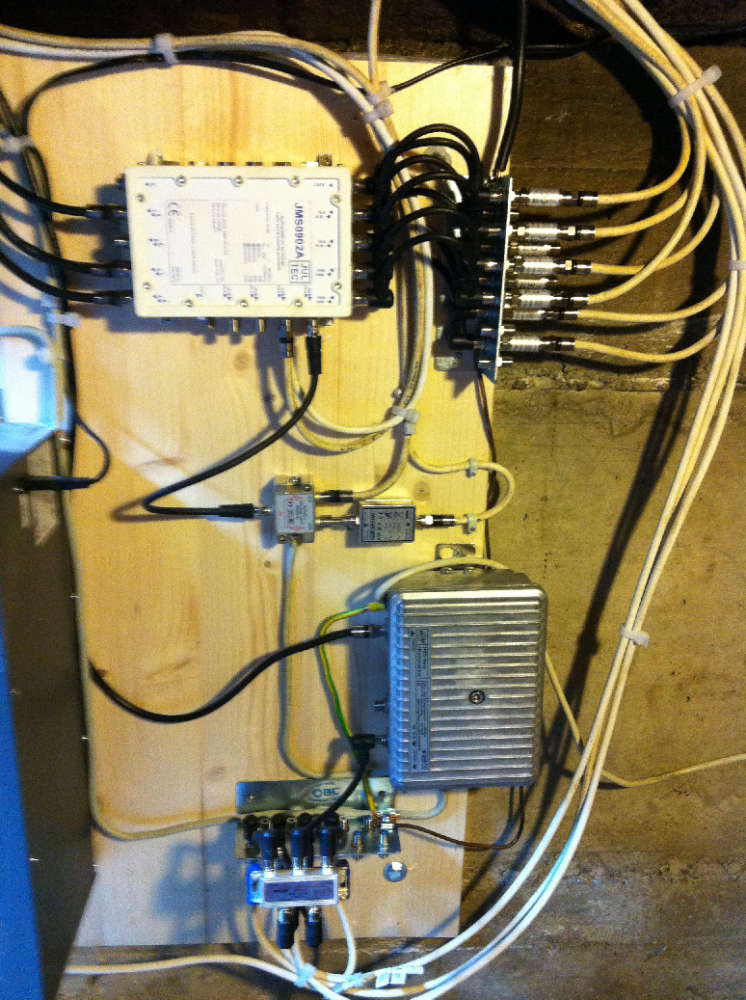

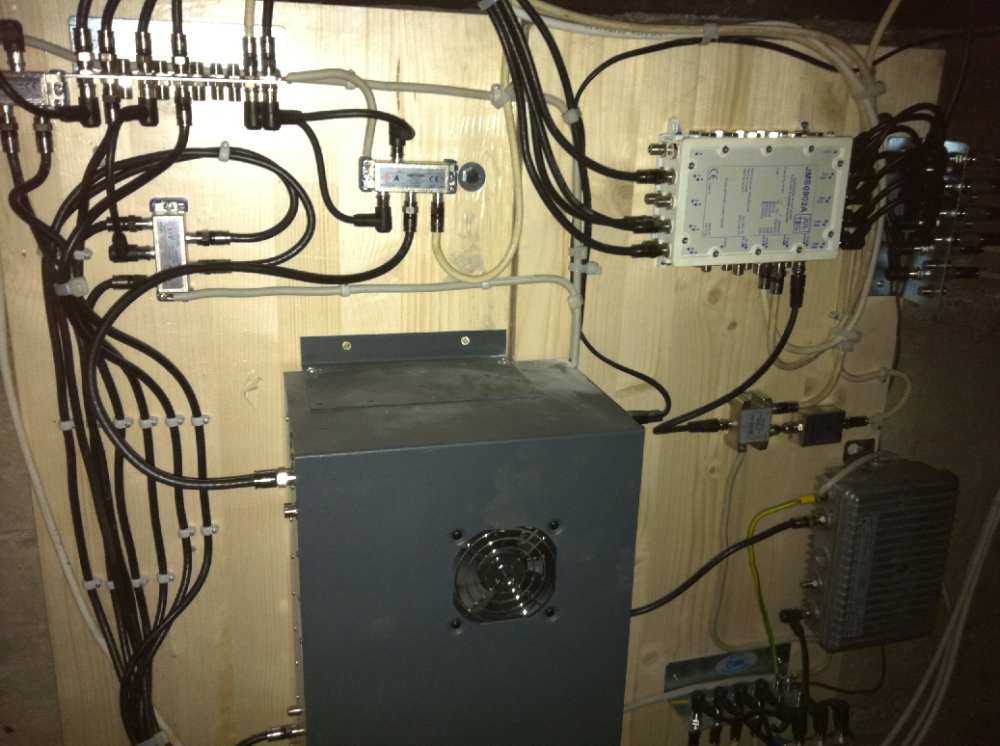

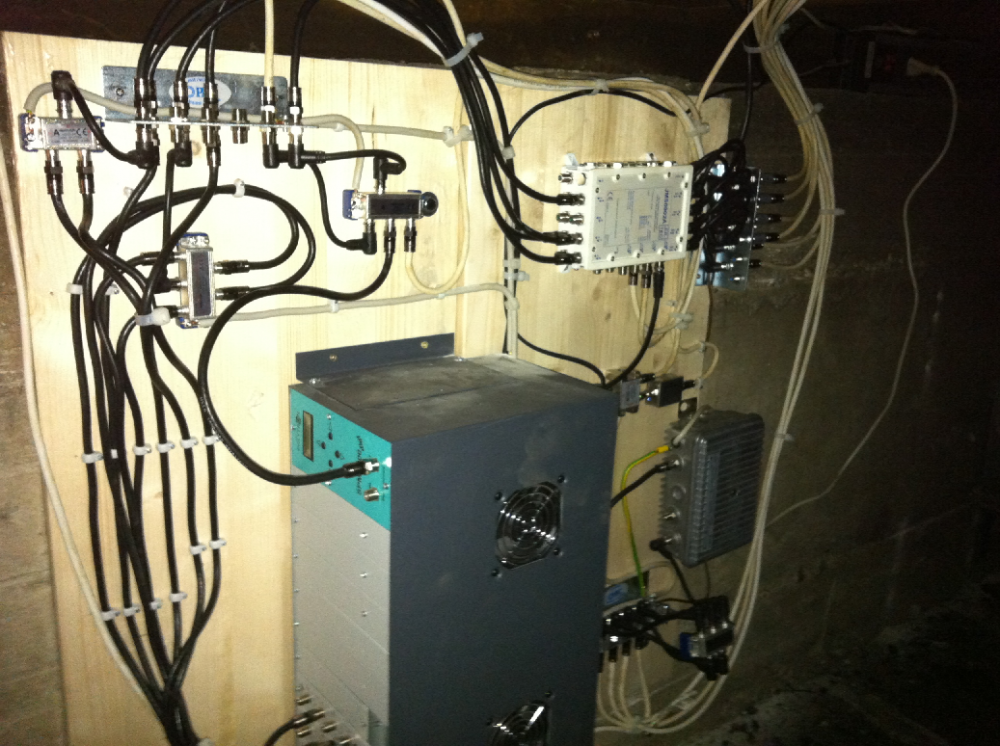

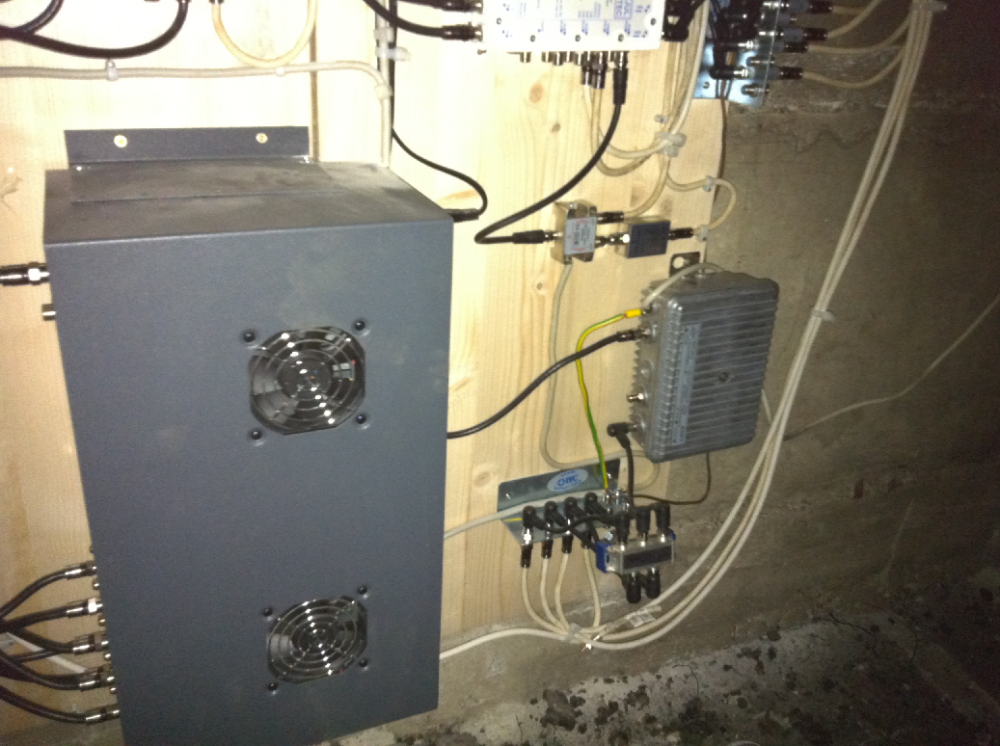

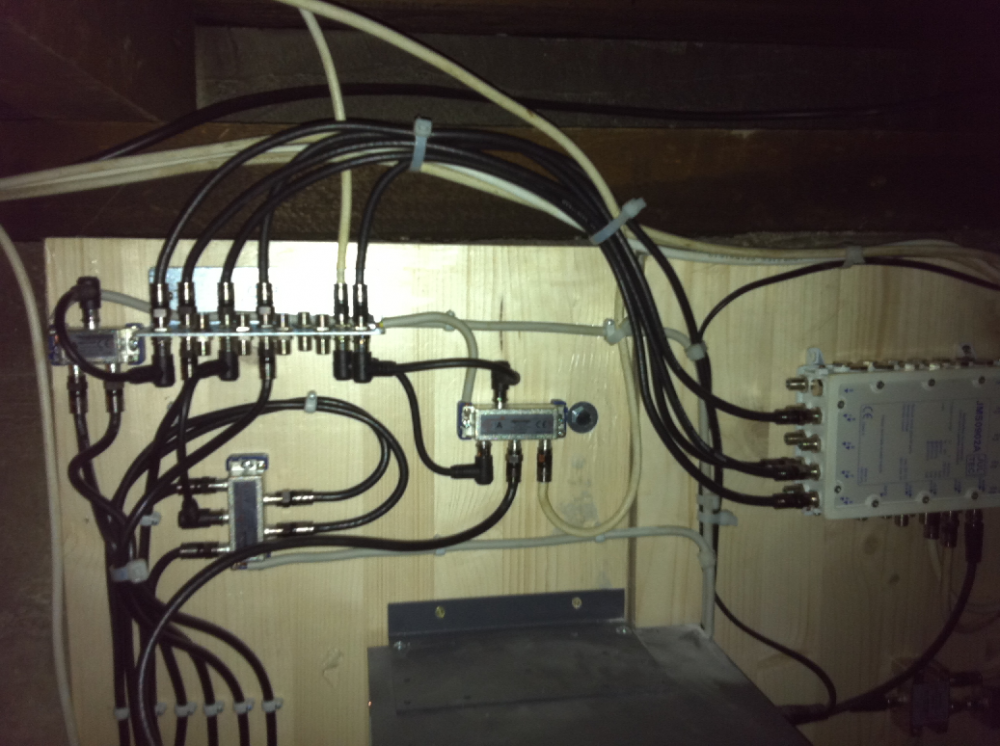

Vorbereitung der Kopfstation (Brett-Montage) incl. Verkabelung der Stämme (VL/VH/HL/HH)
Vorbereitung der Kopfstation (Brett-Montage) incl. Verkabelung der Stämme (VL/VH/HL/HH)

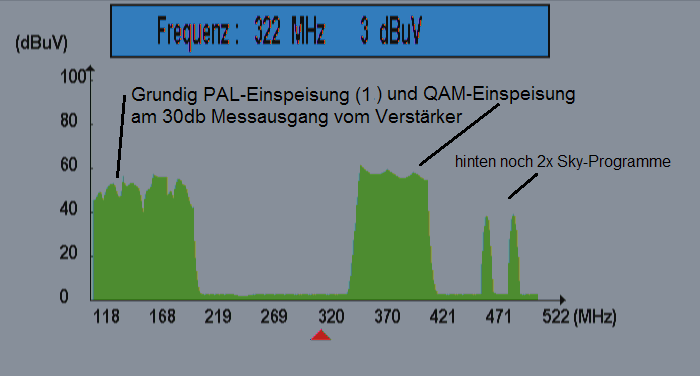

großes Spektrum (PAL + QAM + Sky)<br />PAL- + Sky- Programme fehlen in diesem Spektrum tlw. da außerhalb des Messbereichs
großes Spektrum (PAL + QAM + Sky)
PAL- + Sky- Programme fehlen in diesem Spektrum tlw. da außerhalb des Messbereichs
