Montageanleitung für Dachziegel mit Mastdurchführung

Ungelesener Beitragvon techno-com » 26. August 2010 14:54

Siehe Anhang. Montage ist bei allen Arten von Dachziegeln (Blei, Frankfurter-Pfanne, Anform-Zink, Anform-Alu, etc.) gleich.

http://www.youtube.com/watch?v=E7GB7adPK_o

Dachziegel mit Mastdurchführung wird GENAU gleich eingelegt wie jeder andere Dachziegel .......
1. wie der alte Dachziegel verlegt war wenn er raus genommen wird (Bilder machen bzw. Nachbarziegel als Referenz nehmen wenn man den neuen Dachziegel einsetzt)
2. http://www.youtube.com/watch?v=lbYzrWKSSwo
Dateianhänge
Dachziegel Montageanleitung (mit Mastdurchführung für Antennenmasten)


Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18162
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 334 Mal
Danksagung erhalten: 443 Mal
Kontaktdaten:

Gummimanschette + Bütylkautschukband anbringen/montieren

Ungelesener Beitragvon techno-com » 6. September 2010 16:07

Klebemanschette/ Dichtungsband schwarz oder rot (Butylkautschukband)

Hier eine Skizze mit verschiedenen Dachziegeln (Anform-Zink = hier in silber / Anform-Alu = hier rot) + passende Gummimanschetten und eingezeichnet wo das Bütylkautschukband befestigt/verklebt werden soll.

Selbstverschweissende Klebemanschetten zur regendichten Abdichtung der Standrohrdurchführungen (halb über Gummi- Mastmanschette und halb über Antennenmast selbst !).

* plastischer Dichtstoff auf Kautschukbasis
* stark klebend
* geeignet zum wasserfesten Abdichten
* für Masten bis 76mm
* Farbe: schwarz oder rot
* UV-Beständigkeit getestet
* Alterungsbeständig
* Gebrauchstemperatur: -40°C bis + 130°C

Was ist "Butylkautschuk" (Auszug aus Wikipedia) ?
Butylkautschuk wird oft in Form von gelblichen-weißen, homogenen Ballen (à 30 Kilogramm) vertrieben. Allgemein zeichnet sich Butylkautschuk durch gute Dämpfungseigenschaften gegen Schwingungs- und Stossenergie sowie durch eine gute Beständigkeit gegen Säuren und Basen aus. Weiterhin weist er eine sehr gute Wetter- und Ozonbeständigkeit, ein hohes elektrisches Isolationsvermögen, eine sehr geringe Gasdurchlässigkeit sowie ein auch bei sehr tiefen Temperaturen elastisches Verhalten auf. Nachteilig zu vermerken sind seine fehlende Beständigkeit gegen Öle und Fette sowie seine bei Raumtemperatur vergleichsweise niedrige Elastizität. Durch den Isoprenanteil kann die Anzahl der Doppelbindungen festgelegt werden, welche nach der Polymerisation noch vorhanden sind, und somit zur Vulkanisation oder zur Modifizierung durch Halogene (Chlorobutyl, Bromobutyl) genutzt werden können. Somit lassen sich verschiedene Werkstoffparameter einstellen.

Härte 40?85 Shore-A
Zugfestigkeit bis 20 N/mm2
Bruchdehnung bis 700 %
Einsatztemperatur -40 °C bis +130 °C

Butylkautschuk (IIR) darf nicht mit dem Thermoplast Polyisobutylen (PIB) verwechselt werden.

------------------------------

Gummi- Mastmanschette universell (schwarz oder rot)

Aus Weich-PVC

für Masten/ Rohre mit d= 32-60mm
UV- und Witterungsbeständig

Farbe: schwarz oder rot
Anleitung zur Montage und mehr Daten/Bilder finden sie in unserem Forum

Zur regendichten Abdichtung der Mastdurchführungen.

Typ: Sleeve (Mounting)
Durchmesser: 32 - 60 mm
Farbe: Schwarz/Rot

Klebemanschette Butylkautschukband Isolierung Antennenmast 1
Klebemanschette Butylkautschukband Isolierung Antennenmast 2
Dateianhänge
Anform-Zink Dachziegel mit Gummimanschette schwarz
(zum vergrössern bitte anklicken)
Anform-Aluminium Dachziegel mit Gummimanschette rot und skizzierter Einzeichnung für Bütylkautschukband
(zum vergrössern bitte anklicken)
Klebemanschette rot
Klebemanschette rot
Klebemanschette schwarz
Klebemanschette rot
Klebemanschette
KlebemanschetteAnleitung.pdf
Anleitung als .pdf für Klebemanschette / Butylkautschukband
(164.65 KiB) 796-mal heruntergeladen
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18162
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 334 Mal
Danksagung erhalten: 443 Mal
Kontaktdaten:

Alu-Dachpfanne/Dachziegel mit Kabeldurchführung schwarz / ro

Ungelesener Beitragvon techno-com » 7. Februar 2012 13:41

Alu- Dachpfanne mit Kabeldurchführung schwarz / rot (kunststoffbeschichtet mit Fixier- Klebestreifen)

A.S.Sat kunststoffbeschichtete Alu- Dachpfanne mit Kabeldurchführung
Lieferbar in schwarz / ziegelrot

Schwermetalle gelten nach EU- Norm als besonders problematisch. Deshalb wurde der Verkauf von Bleiziegel untersagt.

Großformatiger Aluminium- Dachziegel mit Kabeldurchführung für bis zu 16 Kabel, schwarz/rot, die überlegene Alternative zum herkömmlichen Bleidachziegel. Passend für fast jedes Dach.

- umweltfreundlich (schwermetallfrei)
- passend für jede Dachziegelform
- verwendbar für Masten bis Ø 60 mm
- dauerhaft wetterfest
- ästhetisches Aussehen durch schwarze Beschichtung
- keine Schlieren auf dem Dach
- leichte Antennenkabel- Durchführung ins Haus

Technische Daten:
- Material: Kombination aus Qualitäts-Aluminumlegierung und UV-beständigem Kunststoff (im UV-Kammer getestet)
- Oberfläche: schwarz oder rot kunststoffbeschichtet
- Länge: 450 mm
- Breite: 500 mm
- verwendbar für Masten bis Ø 60 mm
- geeignet für Dachneigung bis 56°
- Klebestreifen zum Festkleben an anliegenden Dachziegeln (Temperaturbeständigkeit von -30° bis +110°C)
- jedem Dachziegelformverlauf perfekt und leicht anpassbar

PDF-Montageanleitung hier unten zum Download :1147
Dateianhänge
Dachziegel/Dachpfanne Alu-Anform mit Kabeldurchführung
Dachziegel/Dachpfanne Alu-Anform mit Kabeldurchführung (rot in Großansicht)
Dachziegel/Dachpfanne Alu-Anform mit Kabeldurchführung (schwarz in Großansicht)
Dachziegel/Dachpfanne Alu-Anform mit Kabeldurchführung (rot)
Dachziegel/Dachpfanne Alu-Anform mit Kabeldurchführung (schwarz)
Dachziegel/Dachpfanne Alu-Anform mit Kabeldurchführung (Ansicht von unten)
Montagehinweis_Aluziegel.pdf
PDF Datenblatt Dachziegel/Dachpfanne Alu-Anform mit Kabeldurchführung
(223.84 KiB) 830-mal heruntergeladen
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser ! Wir wissen was wir aus unserem Fachbereich verkaufen und haben das nicht nur blind "im Programm".
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen (kein After-Sales-Support hier für Fremdkäufe).

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum, den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z erklärt/behandelt ist)

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Benutzeravatar
techno-com
Site Admin
Beiträge: 18162
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 334 Mal
Danksagung erhalten: 443 Mal
Kontaktdaten:

Re: Montageanleitung für Dachziegel mit Mastdurchführung

Ungelesener Beitragvon techno-com » 5. Mai 2015 11:36

Hier noch ein paar Bilder zum Herkules Dachsparrenhalter :respekt:
Dateianhänge

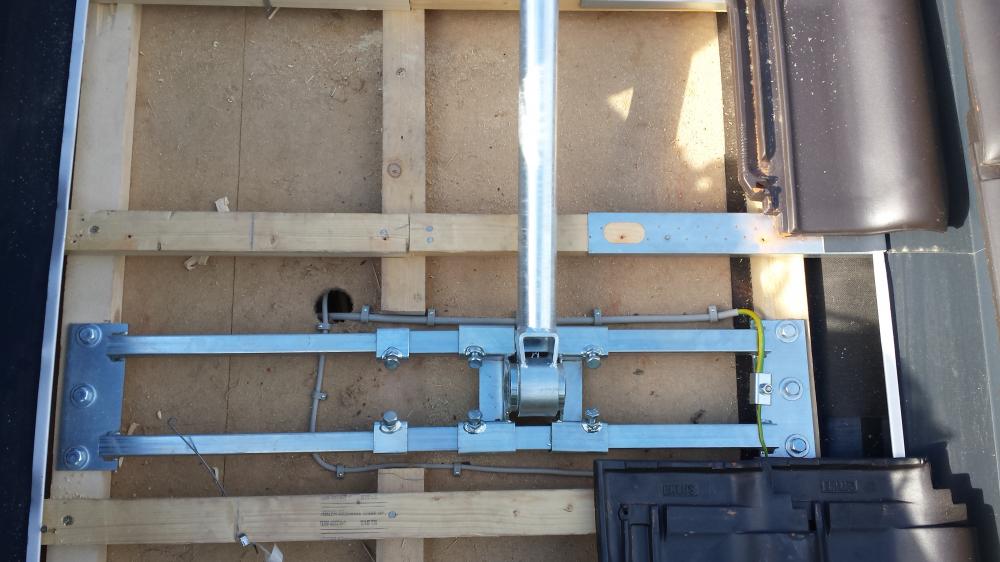

Dur-Line_Herkules_Dachsparrenhalterung_S48-90_Montage_Dach_Lattung_Erdung_1

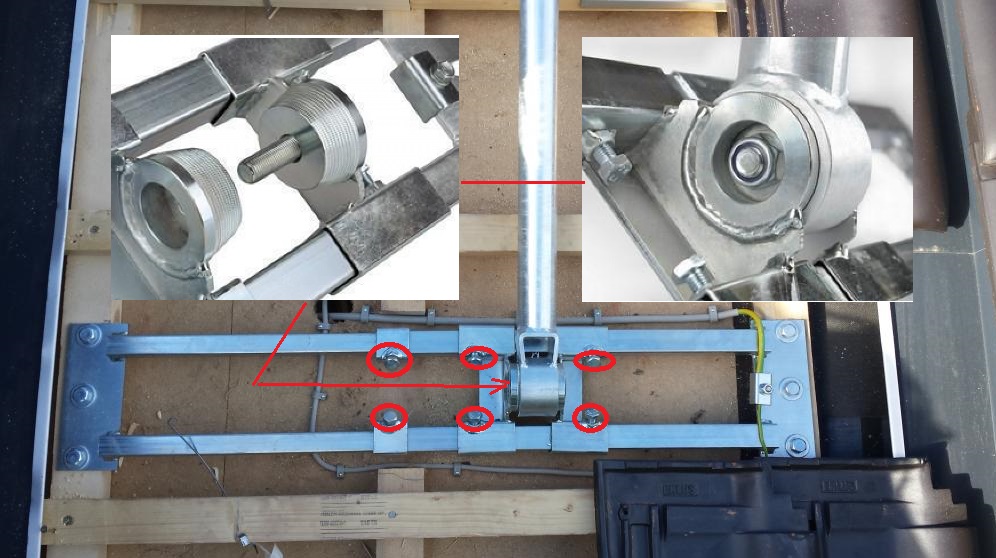

DurLine_Herkules_S48-90_Sparrenhalter_Montageschrauben_befestigen
