Dur-Line Breitband-LNB +Ultra WB2 (Wideband / Whole Band - für z.B. Jultec a²'CSS Technologie)

Ungelesener Beitragvon techno-com » 25. April 2017 10:16

Dur-Line Breitband-LNB +Ultra WB2 (Wideband / Whole Band - für z.B. Jultec a²'CSS Technologie)
Shoplink

Das DUR-line +Ultra WB2 Wideband LNB / Breitband LNB gehört zu der neuesten Generation von LNBs.
Statt der bisherigen vier Ausgänge für die einzelnen Ebenen werden hier nur noch zwei Ausgänge benötigt.
Bei diesem neuartigen LNB wird pro Ausgang jeweils das komplette vertikale bzw. horizontale Band (High und Low) übertragen.
Somit werden pro Satellit nur noch zwei Ableitungen von der Antenne bis zum Multischalter benötigt.

ACHTUNG: Kein Twin-LNB (Betrieb nur mit Wideband/Breitband Multischalter)

Erklärung im Forum => Einkabelumsetzer in a²CSS-Technologie
Beitrag im Forum der solche Umsetzungen die durchgeführt wird bereits erklärt => Inverto Breitband-LNB SP-IDLP-WDB01-OOPRO-OPP (Wideband / Whole Band - für z.B. Jultec a²'CSS Technologie) (+ folgende Beiträge)

Technische Daten:
Typ / Type: Dur-Line +Ultra WB2 Wideband-LNB
Frequenzbereich (Eingang)/ Frequency Range (Input): 10.7 ~ 12.75 GHz
Frequenzbereich (Ausgang) / Frequency Range (Output): 300 ~ 2350 MHz
Stehwellenverhältnis (Ausgang) / VSWR (Output): 2.5:1 (Max.) bei Raumtemperatur / @ Room Temperature
Oszillator Frequenz/ LO. Frequency: 10.4 GHz ± 1MHz (Max.) @ Room Temperature / ± 3 MHz (Max.) @ -40°C ~ +60°C / -50dBc/Hz@ 1KHz (Max.) / -75dBc/Hz@10KHz (Max.) / -95dBc/Hz@100KHz (Max.)
Verstärkung / Gain: Conversion Gain: 55 dB (Typ.) / Gain Variation (P-P): 5dB (Typ.) / Gain Flatness (across any 26 MHz): ± 0.5dB (Typ.) / Noise Figure: 0.7 dB (Typ.) / Image Rejection: 40dB (Min.)
Betriebstemperaturbereich / Operating Temperature Range: -40°C ~ +60°C
Stromaufnahme / Current SPAMMER: 100 mA (max.)
Betriebsspannung / Operating Voltage: 10 ~ 14 VDC

Lieferumfang:
Dur-Line +Ultra WB2 Wideband Horizontal/Vertikal Ports 40mm LNB


Hersteller: Dur-Line
Typ: +Ultra WB2 Wideband / Breitband LNB
EAN: 4260165025256


WICHTIG/HINWEIS: Bei der Breitband-LNB Zuführung ist nur Einkabel-Betrieb / CSS (Geräte der Jultec JPS- und JRS-Serie) möglich, kein Legacy-Modus (bei Geräte der JPS-/JRS-Serie mit extra Legacy-Ausgängen - "+4T Varianten" - sind dann NUR die Einkabelausgänge nutzbar) ! Ebenso steht die Jultec Legacy-/CSS-Kombifunktion dann nicht zur Verfügung.
Dateianhänge

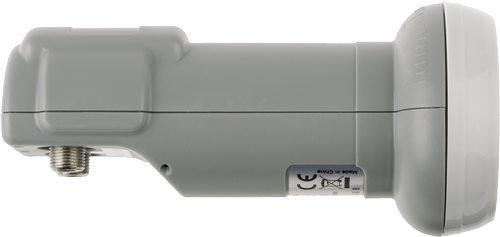

Dur-Line Breitband-LNB +Ultra WB2

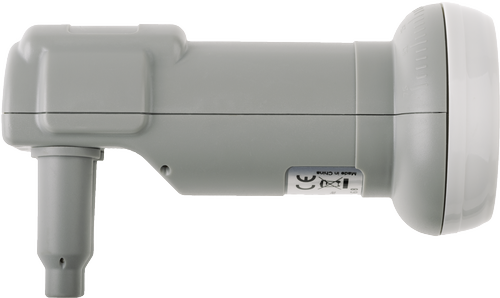

Dur-Line Breitband-LNB +Ultra WB2

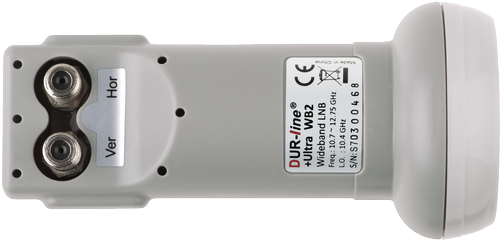

Dur-Line Breitband-LNB +Ultra WB2

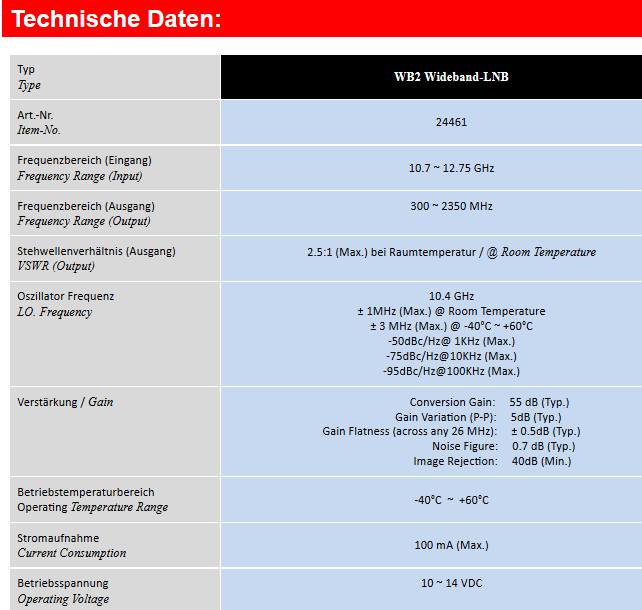

Dur-Line Breitband-LNB +Ultra WB2 technische Daten

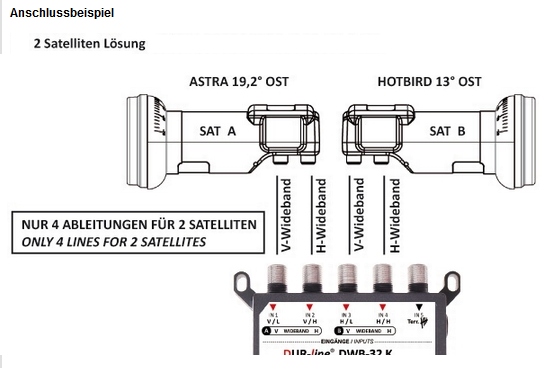

Dur-Line Breitband-LNB +Ultra WB2 Anwendungsbeispiel
Dur-Line Breitband-LNB +Ultra WB2 Logos
Jultec a²CSS Logo (Möglichkeit der Umprogrammierung auf Breitband-LNB-Modus)
