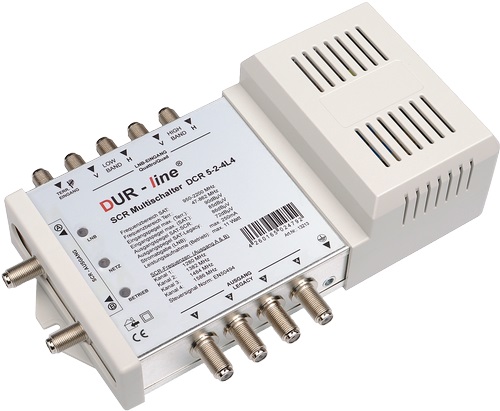

Dur-Line DCR 5-2-4L4 Unicable Einkabel Multischalter (für 2x4 Unicable + 4 Legacy Teilnehmer)
Shoplink

Quad-LNB + Quattro-LNB tauglich / RF-Magic Entropic Chipsatz mit AGC-Regelung (Auto Gain Control) Die DUR-line DCR-Serie ist eine qualitativ sehr hochwertige Serie mit einem sehr guten Preis-Leistungsverhältnis. Mit dieser Serie werden heute nahezu alle Anforderungen an ein modernes und zukunftsfähiges Mehrfamilienhaus erfüllt.

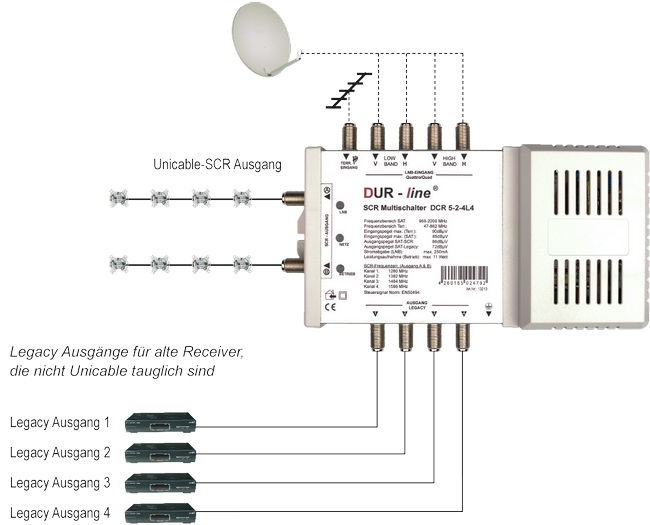

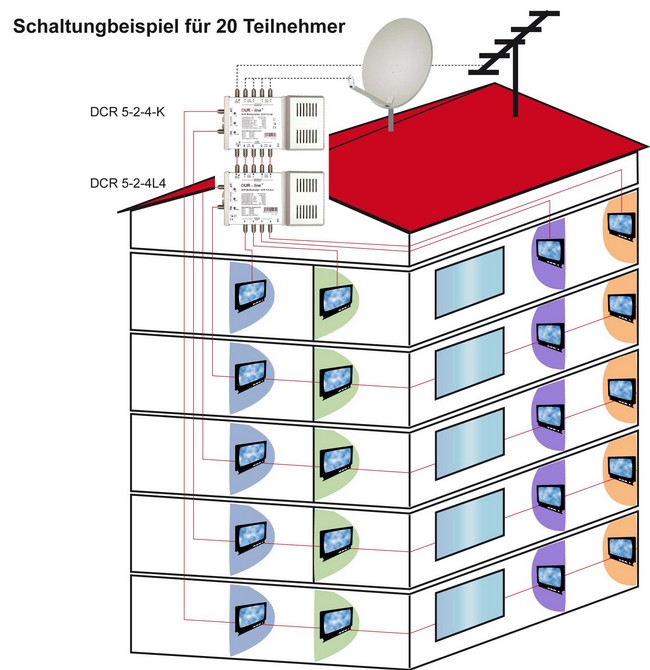

Je Ausgang stehen pro Wohneinheit 4 Anschlüsse zur Verfügung. Der DCR 5-2-4L4 verfügt somit über 2 x 4 Anschlüsse + 4 Legacy Anschlüsse. Falls mehr als 4 Anschlüsse für eine Wohnung benötigt werden, kann der DCR 5-1-8(L4) oder (K) verwendet werden. Wird an den Ausgang des DCR 5-1-8 (...) ein 2-fach Verteiler geschaltet, können die Frequenzen beliebig je Wohnung aufgeteilt werden (z.B. 4 + 4, 3 + 5, 6 + 2 Anschlüsse).

Technische Daten
Eingänge Terrestrik 1
Eingänge SAT-ZF 4
SCR-Ausgänge 2
SCR-Teilnehmer 2 x 4

SCR-Frequenzen
Ausgang A:
Receiver 1: 1280 MHz (PIN 39)
Receiver 2: 1382 MHz (PIN 46)
Receiver 3: 1484 MHz (PIN 81)
Receiver 4: 1586 MHz (PIN 97)
Ausgang B:
Receiver 1: 1280 MHz (PIN 12)
Receiver 2: 1382 MHz (PIN 50)
Receiver 3: 1484 MHz (PIN 22)
Receiver 4: 1586 MHz (PIN 73)

Steuersignal SCR EN 50607 : 2013 / EN 50494 : 2007
Multischalter Ausgänge (Legacy oder Kaskade für Quad-taugliche Geräte) 4
Frequenzbereich Terrestrik 85 - 862 MHz
Frequenzbereich Sat-ZF 950 - 2150 MHz
Anschlussdämpfung Terrestrik 0 dB
Entkopplung Sat-ZF > 28 dB
Ausgangspegel Sat-SCR 86 dBµV
Ausgangspegel Multischalter 72 dBµV
Ausgangspegel Terrestrik max. 83 dBµV
LNB-Stromversorgung Low Band Vertikal 14 V / 250 mA / 0 kHz
Low Band Horizontal 18 V / 250 mA / 0 kHz
High Band Vertikal 14 V / 250 mA / 22 kHz
High Band Horizontal 8 V / 250 mA / 22 kHz
Stromaufnahme je SCR-Teilnehmer 25 - 50 mA
Betriebsspannung 198 - 250 VAC, 60 - 60 Hz
Netzeingangsleistung (typ.) Standby 1,10 W
LNB Strom 0 mA 5,75 W
LNB Strom 250 mA 11,00 W



Hersteller: Dur-Line
Typ: DCR 5-2-4L4
EAN: 4260165024792

Hier noch die anderen Anleitungen für die DCR-Baureihe von Dur-Line

Shoplinks:
Dur-Line DCR 5-1-8L4 Unicable Einkabel Multischalter (für 1x8 Unicable + 4 Legacy Teilnehmer)

Die K-Modelle (Kaskaden) noch nicht im Shop aufgenomme, sind aber verfügbar und kostet 10€ jeweils mehr als das Grundgerät (ohne "K" am Ende).
