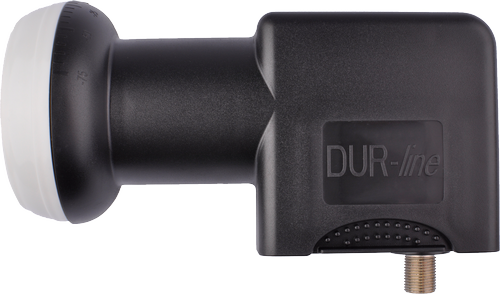

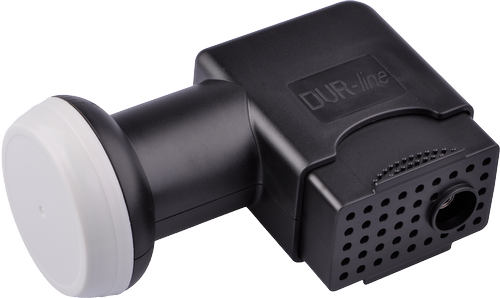

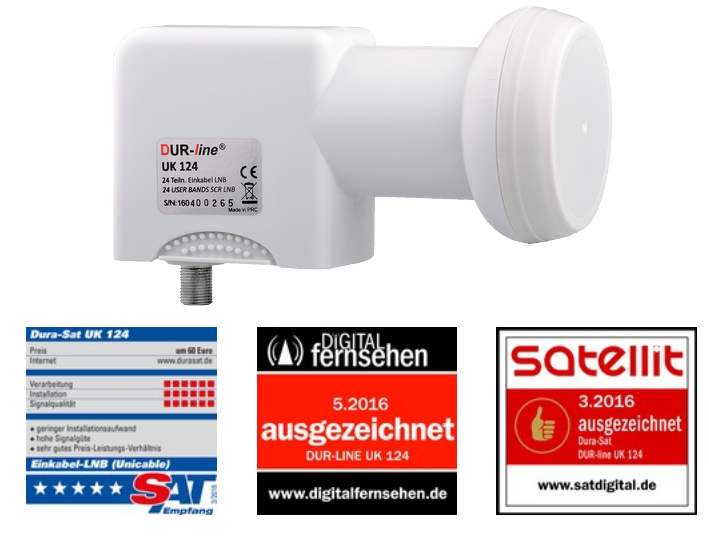

Dur-Line UK 124 Unicable 2 / JESS LNB (24 Teilnehmer/ EN50494 + EN50607)
Shoplink
https://www.youtube.com/watch?v=mOLJyX_1HVg
Das DUR-line UK124 Einkabel LNB ermöglicht die kostengünstige Installation für Wohneinheiten mit bis zu 24 Satellitenreceivern über ein einzelnes Kabel. 8 der 24 Endgeräte ("Tuner") können auch über den älteren Unicable Standard (EN50494) versorgt werden.
Produktbeschreibung:

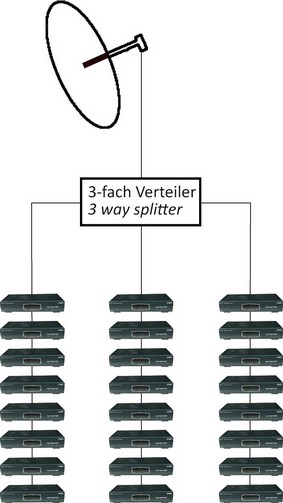

- das DUR-line UK 124 Einkabel-LNB ermöglicht die kostengünstige Installation für Wohneinheiten mit bis zu 24 Satellitenreceivern über ein einzelnes Kabel
- bis zu 24 Endgeräte, die Unicable (JESS) Standard (EN50607) unterstützen, können gezeitigt genutzt werden
- 8 der 24 Endgeräte (Receiver/Tuner) können auch über den Standard Unicable Standard (EN50494 = ID1-8) versorgt werden (9-24 nur per JESS-tauglichem Receiver nach EN50607)
- das LNB kann neben Astra 19,2° auch für andere Satelliten eingesetzt werden
- die ideale, kostengünstige Komplett-Lösung zur Signalversorgung von kleineren bis mittleren Wohneinheiten bis 24 Teilnehmer.
- das DUR-line UK 124 Einkabel-LNB ermöglicht (Dank neuster Technik) Installationen von Wohneinheiten mit bis zu 24 Satelliten-Receivern/TVs über ein einzelnes Kabel und alles zu einem Bruchteil der bisherigen Kosten. Weitere Abgänge können kostengünstig über einen 2-, 3-, 4-, 6- und 8-fach Verteiler aufgeteilt werden. Mit diesem LNB sind Sie für die Zukunft gerüstet.
Das DUR-line UK 124 Einkabel-LNB ist abwärtskompatibel. Das heißt: Sowohl alte Geräte mit dem älteren Standard EN50494 als auch mit dem neuen Standard EN50607 können die Signale verarbeiten. Die Kommunikation zwischen dem LNB und den angeschlossenen Unicable-Receivern, erfolgt nach EN50494 und/oder EN50607, kann je User Band (ID/Frequenz) definiert werden und ermöglichen dadurch eine nahtlose Integration in Installationen bestehend aus nur EN50494-fähigen oder einem Mix aus EN50494/EN50607 kompatiblen Set-Top-Boxen/TVs und PVRs (Personal Video Recorder / Twin- Receiver mit Festplatte) der nächsten Generation.
Technische Daten (Einkabel-LNB für 24 Teilnehmer)
Spezifikationen
Eingangsfrequenz Low Band: 10.70 - 11.70 GHz / High Band: 11.70 - 12.75 GHz
L.O. Frequenz Wide Band: 10.4 GHz
L.O. Stability ± 1.0 MHz (max.) @ 25°C / ± 2.2 MHz (max.) @ -40°C ~ +60°C
Verstärkung 65 dB (max.)
Cross POL. Isolation 20 dB (min.)
Image Rejection 40 dB (min.)
L.O. Frequency Phase Noise -60 dBc/Hz @ 1 KHz (max.) / -75 dBc/Hz @ 10 KHz (max.) / -95 dBc/Hz @ 100 KHz (max.)
Betriebsspannung 11.5 - 19 V
Stromaufnahme (DC) 300 mA (max.)
Betriebstemperatur -30°C ~ +60°C
Ausgangsfrequenzen:
CH1: 1210MHz (EN50494+EN50607)
CH2: 1420MHz (EN50494+EN50607)
CH3: 1680MHz (EN50494+EN50607)
CH4: 2040MHz (EN50494+EN50607)
CH5: 1005MHz (EN50494+EN50607)
CH6: 1050MHz (EN50494+EN50607)
CH7: 1095MHz (EN50494+EN50607)
CH8: 1140MHz (EN50494+EN50607)
CH9: 1260MHz (EN50607)
CH10: 1305MHz (EN50607)
CH11: 1350MHz (EN50607)
CH12: 1475MHz (EN50607)
CH13: 1520MHz (EN50607)
CH14: 1565MHz (EN50607)
CH15: 1610MHz (EN50607)
CH16: 1725MHz (EN50607)
CH17: 1770MHz (EN50607)
CH18: 1815MHz (EN50607)
CH19: 1860MHz (EN50607)
CH20: 1905MHz (EN50607)
CH21: 1950MHz (EN50607)
CH22: 1995MHz (EN50607)
CH23: 2085MHz (EN50607)
CH24: 2130MHz (EN50607)
Legende Ausgangsfrequenzen:
EN50494 = Ansteuerung möglich per "Unicable EN50494"
EN50607 = Ansteuerung möglich per "JESS EN50607"
CH1-CH8 können mit beiden Normen (entweder/oder) angesteuert werden.
(Receiver müssen diese Norm Unicable/JESS unterstützen)
Hersteller: Dur-Line
Typ: UK 124
EAN: 4260165025164
Dur-Line UK 124 Unicable 2 / JESS LNB (24 Teilnehmer/ EN50494 + EN50607)
- techno-com
- Site Admin
- Beiträge: 18873
- Registriert: 17. November 2005 09:32
- Wohnort: 74076 Heilbronn
- Hat sich bedankt: 374 Mal
- Danksagung erhalten: 461 Mal
- Kontaktdaten:
Dur-Line UK 124 Unicable 2 / JESS LNB (24 Teilnehmer/ EN50494 + EN50607)
- Dateianhänge
-
- Dur-Line-UK124_dCSS-LNB-Unicable2_Datenblatt_deutsch.pdf
- Dur-Line-UK124_dCSS-LNB-Unicable2_Datenblatt_deutsch
- (752.13 KiB) 14-mal heruntergeladen
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......
Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )
Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......
Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )
Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
- techno-com
- Site Admin
- Beiträge: 18873
- Registriert: 17. November 2005 09:32
- Wohnort: 74076 Heilbronn
- Hat sich bedankt: 374 Mal
- Danksagung erhalten: 461 Mal
- Kontaktdaten:
Re: Dur-Line UK 124 Unicable 2 / JESS LNB (24 Teilnehmer/ EN50494 + EN50607)
Erweiterungen für den Ausbau/richtigen Aufbau solcher dCSS-LNBs:
Dur-Line UKS 146 Einkabel-Set mit 1x Dur-Line UK124 JESS/dCSS LNB (24 Teilnehmer / 1 Satellit / 4x6 UBs via Unicable)
Dur-Line UKS 246 Einkabel-Set mit 2x Dur-Line UK124 JESS/dCSS LNB (24 Teilnehmer / 2 Satelliten / 4x6 UBs via Unicable)
Dort auch das System ohne "Set" (ohne LNB im Lieferumfang) jeweils verlinkt.
Dur-Line UKS 146 Einkabel-Set mit 1x Dur-Line UK124 JESS/dCSS LNB (24 Teilnehmer / 1 Satellit / 4x6 UBs via Unicable)
Dur-Line UKS 246 Einkabel-Set mit 2x Dur-Line UK124 JESS/dCSS LNB (24 Teilnehmer / 2 Satelliten / 4x6 UBs via Unicable)
Dort auch das System ohne "Set" (ohne LNB im Lieferumfang) jeweils verlinkt.
