Dur-Line UKS 246 Einkabel-Set mit 2x Dur-Line UK124 JESS/dCSS LNB (24 Teilnehmer / 2 Satelliten / 4x6 UBs via Unicable)

Ungelesener Beitragvon techno-com » 21. Januar 2019 12:19

Dur-Line UKS 246 Einkabel-Set mit 2x Dur-Line UK124 JESS/dCSS LNB (24 Teilnehmer / 2 Satelliten / 4x6 UBs via Unicable EN50494)
Shoplink

Reduzieren Sie jetzt mit dem DUR-line UKS 146 Set den Verkabelungsaufwand und damit die Installationskosten Ihrer Satellitenanlage auf ein Minimum.

Die einzigartigen UKS Einkabel-Umsetzer von DUR-line ermöglichen eine hoch effiziente Verteilung von einem oder zwei Satelliten. Je nach Version wird das Signal von einem oder zwei UK 124 LNBs auf vier Ausgänge mit jeweils sechs Unicable I Frequenzen/Teilnehmer umgesetzt. Somit können insgesamt bis zu 24 Unicable EN50494 Empfänger angeschlossen werden. Dazu werden intern Frequenzen von Unicable II (JESS EN50607) auf Unicable I (EN50494) umgesetzt, sodass auch ältere Empfangsgeräte problemlos verwendet werden können. Sie müssen lediglich den Unicable EN50494 Standard unterstützen, was heute bei nahezu alle TVs und Receiver der Fall ist.

Artikelmerkmale
- Empfang von zwei Satelliten z.B. Astra 19.2° und Hotbird 13.0°
- 4x 6 Unicable (EN50494) Ausgänge
- Minimaler Verkabelungsaufwand
- Flexibel und Zukunftsfähig
- Weitere Aufteilung per SAT-Verteiler möglich
- Unicable1 (keine Unicable 2/JESS taugliches Gerät notwendig)
- alle Programme empfangbar
- kompatibel mit nahezu allen TVs und Receivern
- Perfekt für moderne Dual/FBC-Frontends/-Tuner (VU+, Dreambox, Gigablue, etc.)
- kompatibel mit DUR-line UK 124 dCSS LNB

Lieferumfang
- 1 Stück DUR-line UKS 246
- 2 Stück DUR-line UK 124

Basiert auf "dCSS-Technologie"

Zuordnung der Frequenzen zu den Nutzernummern der einzelnen Einkabel-Ausgangslinien:
Nutzernummer (UB) Frequenz (MHz)
Ausgang 1: 1 - 1005 / 2 - 1210 / 3 - 1420 / 4 - 1610 / 5 - 1815 / 6 - 1995
Ausgang 2: 1 - 1050 / 2 - 1260 / 3 - 1475 / 4 - 1680 / 5 - 1725 / 6 - 2040
Ausgang 3: 1 - 1095 / 2 - 1305 / 3 - 1520 / 4 - 1725 / 5 - 1905 / 6 - 2085
Ausgang 4: 1 - 1140 / 2 - 1350 / 3 - 1565 / 4 - 1770 / 5 - 1950 / 6 - 2130

Das angeschlossene dCSS-LNB muss folgende Parameter unterstützen/besitzen:
Nutzernummer (UB) Frequenz (MHz)
1 - 1005 / 2 - 1050 / 3 - 1095 / 4 - 1140 / 5 - 1210 / 6 - 1260 / 7 - 1305 / 8 - 1350 / 9 - 1420 / 10 - 1475 / 11 - 1520 / 12 - 1565 / 13 - 1610 / 14 - 1680 / 15 - 1725 / 16 - 1770 / 17 - 1815 / 18 - 1860 / 19 - 1905 / 20 - 1950 / 21 - 1995 / 22 - 2040 / 23 - 2085 / 24 - 2130


Hersteller: Dur-Line
Typ: UKS 246
EAN: 4260165024624
Dateianhänge

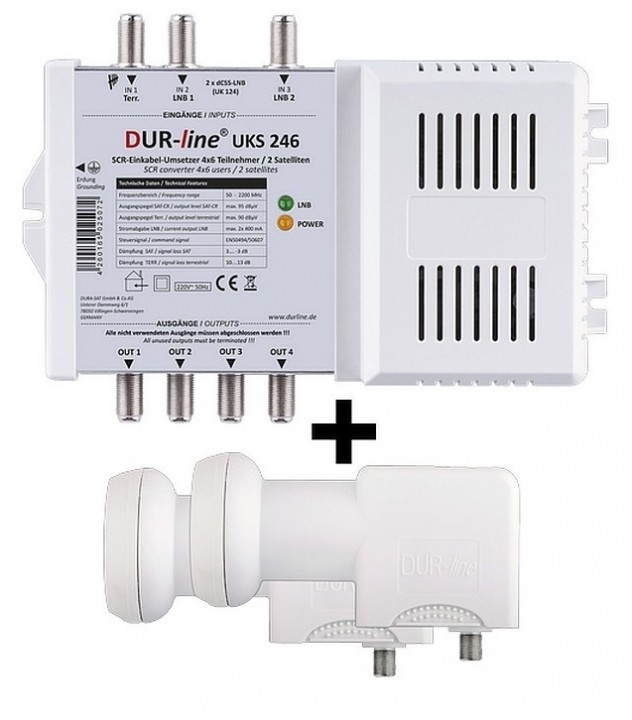

13249_dur-line-uks-246-2-lnb-einkabel-set_2-large

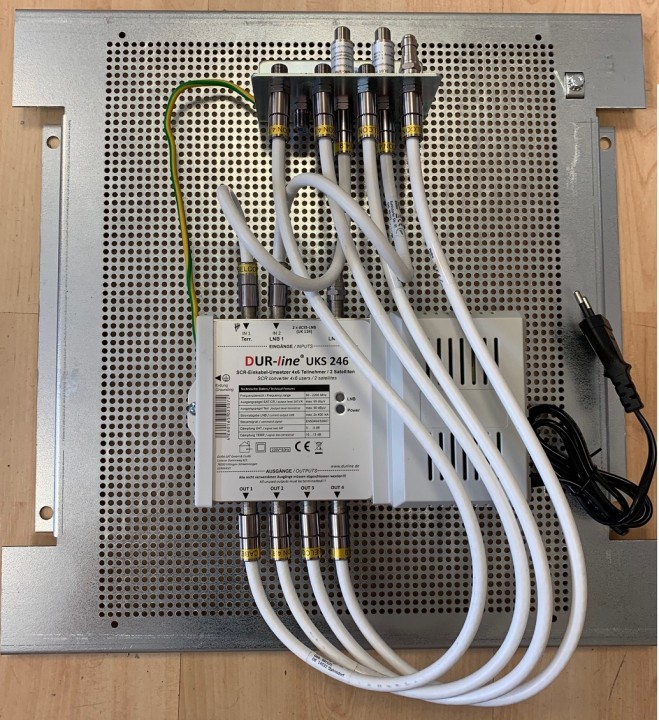

dur-line-uks-246-einkabel-set-mit-2x-uk124

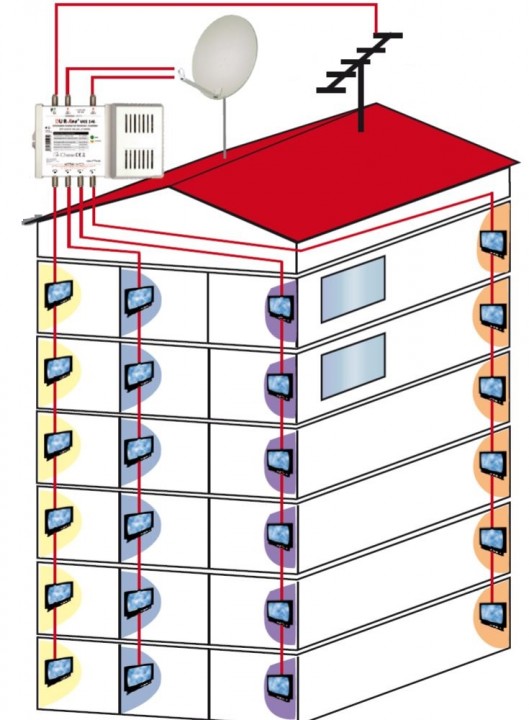

13249_dur-line-uks-246-2-lnb-einkabel-set_anschlussbeispiel-large
DUR-line-UKS246_Bedienungsanleitung_13141.pdf
DUR-line-UKS246_Bedienungsanleitung_13141
(816.86 KiB) 40-mal heruntergeladen
Dur-LineUKS246_Anwendungsbeispiel_1

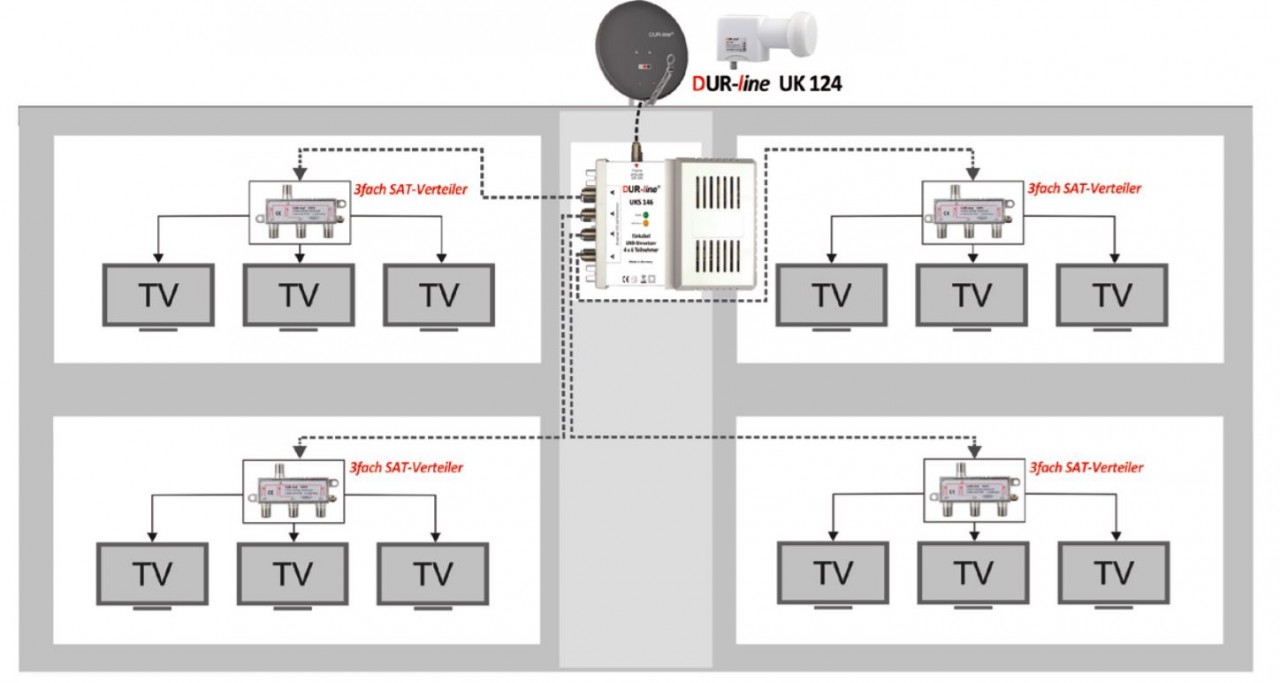

Dur-LineUKS146_Anwendungsbeispiel_1
(Beispiel bei 1 Satelliten - anderer Schalter - und Stern-/Reihenschaltung)
