Einrichtung BreitbandLNB mit Jultec unicable Multischalter

Ungelesener Beitragvon joenetzteil » 15. Dezember 2019 17:11

Hallo Forum,wieder ein Neuer mit Startschwieriigkeiten.
ich habe folgende Komponenten gekauft und verbaut.
GT-SAT Breitband LNB GT-WB1
Jultec JRS0502-4T (auf Breitband programmiert)
JAD 307 Antennendose
Gigablue UHD Quad 4K
Die Unicable IDs sind ja ID1 1375; ID2 1425; ID3 1475; ID4 1525

zu meiner Einstellungsfrage im Receivermenü:
Ausgewählt habe ich:
Art des LNB: SCR ( Unicable oder JESS)
SCR (Unicable/JESS) TYP:SCR ( Unicable oser JESS) Switch
Hersteller: Jultec
Model: ?? JPSXX/JRSXX mit 4 UB oder JPS0502-4(M/T)

Welches ist für mein Modell JRS0502-4T passend?, Passt der restliche Teil überhaupt?

Gruß Joe



Benutzeravatar
techno-com
Site Admin
Beiträge: 19740
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 413 Mal
Danksagung erhalten: 479 Mal
Kontaktdaten:

Re: Einrichtung BreitbandLNB mit Jultec unicable Multischalter

Ungelesener Beitragvon techno-com » 15. Dezember 2019 19:53

Wie ein Receiver eingestellt wird hat nichts mit Breitband und ci zu tun.

Wie der Receiver eingestellt wird finden sie im hier in der Rubrik oben fest angepinten Beitrag unter Unicable-ZF-Frequenzen + Unicable-ID Einstellungen Receiver

Oder in der Anleitung vom Receiver (nicht von uns gekauft ...) und im OpenATV Forum.

Einen JPS05xx-4T gibt es übrigens nicht.

Und wenn ihr Schalter von uns ist finden sie dessen richtigen ID/Frequenzen auf der Rechnung und auf dem Lieferschein welche mit der Lieferung kamen. Abgesehen davon das die Artikel Beschreibung diese auch erklärt ....

Bei weiteren Fragen bitte Auftrags- bzw. Rechnumgsnummer mit angeben für den Kauf der Sachen bei uns wo die den After Sales Support anfordern.
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

joenetzteil
Neuling
Beiträge: 5
Registriert: 15. Dezember 2019 16:49

Re: Einrichtung BreitbandLNB mit Jultec unicable Multischalter

Ungelesener Beitragvon joenetzteil » 15. Dezember 2019 21:01

Danke für die Antwort, Sorry bitte dann in den Receiver bereich verschieben.
meine Re:Nr. ist 36972
Ja meine Frage geht um die Receiver Einstellung, da ich unter Typ/ Modell: meinen JRS0502-4T nicht genau finde.
Das was ich gefunden habe ist Typ/ Modell: JRS0502-8+4T ??

joenetzteil
Neuling
Beiträge: 5
Registriert: 15. Dezember 2019 16:49

Re: Einrichtung BreitbandLNB mit Jultec unicable Multischalter

Ungelesener Beitragvon joenetzteil » 15. Dezember 2019 21:31

Ich habe hier im Forum weiter gelesen,
denke das Typ/Modell a2CSS 1Sat 4UBs die richtige Auswahl ist, kann mir das jemand bestätigen?

Gruß joe

Benutzeravatar
techno-com
Site Admin
Beiträge: 19740
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 413 Mal
Danksagung erhalten: 479 Mal
Kontaktdaten:

Re: Einrichtung BreitbandLNB mit Jultec unicable Multischalter

Ungelesener Beitragvon techno-com » 16. Dezember 2019 10:46

joenetzteil hat geschrieben:Danke für die Antwort,

:1111

joenetzteil hat geschrieben:meine Re:Nr. ist 36972

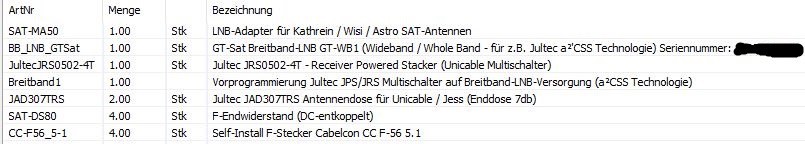

Für die Vollständigkeit vom Beitrag hier ein Screenshot davon:
Bestellung User joenetzteil


joenetzteil hat geschrieben:Ja meine Frage geht um die Receiver Einstellung, da ich unter Typ/ Modell: meinen JRS0502-4T nicht genau finde.

Der Schalter ist pauschal eingestellt wie sie das später auch schreiben das sie es gefunden haben.
Von der OpenATV Software haben wir nicht sehr viel Ahnung, wir arbeiten mit VU+ Boxen meist und deren VTI-Software.
Man muss aber auch nicht die "a2CSS 1Sat4UB" Einstellungen nutzen, das kann man auch alles händisch konfigurieren in den Receivern.
Im VU+ Forum ist das alles genau erklärt, siehe unter z.B. https://wiki.vuplus-support.org/index.php?title=Tunerkonfiguration_Vu%2B_Uno_4K_SE_mit_einem_DVB-S2(X)_FBC_Dual_Tuner#Unicable_.2F_JESS_f.C3.BCr_eine_Satposition

joenetzteil hat geschrieben:Ich habe hier im Forum weiter gelesen,
denke das Typ/Modell a2CSS 1Sat 4UBs die richtige Auswahl ist, kann mir das jemand bestätigen?

Richtig :1147
Was kam bei einem Test mit diesen Einstellungen dann raus ? Haben sie das einfach mal so eingestellt und dann getestet ?

joenetzteil hat geschrieben:Das was ich gefunden habe ist Typ/ Modell: JRS0502-8+4T ??

So einen Schalter gibt es nicht, sie meinen sicher den JPS0502-8+4T ?
Aber der wäre auch falsch, der hat ja 8 UBs (-8) und keine 4 UBs (-4) wie ihr Schalter.
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

guba
Foren-As
Beiträge: 481
Registriert: 19. November 2013 08:14
Danksagung erhalten: 60 Mal

Re: Einrichtung BreitbandLNB mit Jultec unicable Multischalter

Ungelesener Beitragvon guba » 16. Dezember 2019 16:09

Aus dem Handbuch:

Unicable:
Die jeweiligen Einstellungen müssen auf das SCR-System angepasst werden. LNB 1 und LNB 2 sind auf das ausgerichtete Satelittensystem einzustellen. Hier im Beispiel ist es 13°Ost (Eutelsat) und 19,2°Ost (Astra). Unter LOF ist Unicable zu wählen, weiterhin zu beachten ist, dass unter Unicable Konfiguration und Hersteller die korrekten Einstellungen getroffen werden.] Sollten diese vorprogrammierten Einstellungen nicht mit den verbauten Komponenten übereinstimmen, so ist Unicable User defined auszuwählen, unter dem dann erscheinenden Menüpunkt Diction muss Unicable[EN50494] gewählt werden. Die restlichen Einstellungen, wie Kanal und Frequenz müssen allerdings manuell getätigt werden. Die Frequenzen dürfen für jeden angeschlossenen Tuner nur einmal vergeben werden, wird das nicht beachtet kommt es zu Störungen.

JESS:
Die Einstellungen für JESS sind nur im Unicable User defined-Modus veränderbar, unter dem dann erscheinenden Menüpunkt Diction muss JESS[EN50607] gewählt werden.
Die restlichen Einstellungen, wie Kanal und Frequenz müssen allerdings manuell getätigt werden. Die Frequenzen dürfen für jeden angeschlossenen Tuner nur einmal vergeben werden, wird das nicht beachtet kommt es zu Störungen.

joenetzteil
Neuling
Beiträge: 5
Registriert: 15. Dezember 2019 16:49

Re: Einrichtung BreitbandLNB mit Jultec unicable Multischalter

Ungelesener Beitragvon joenetzteil » 17. Dezember 2019 07:42

ich komme erst heute im laufe des Tages dazu die oben besprochenen Einstellungen zu korrigieren und zu testen.
Werde mich auf alle Fälle mit dem Ergebnis zurückmelden.


Eine Frage habe ich noch vorab, müssen zwingend die F-Endwiderstände ( DC-entkoppelt) auf den unbelegten Anschüssen schon zum Einrichten ( testen) verschraubt werden ?

Bei meinem JRS0502-4T mit nur einem Breitband LNB und zwei Abgängen belegt welche Anschlüsse müssen dann für den Betrieb mit einem F-Endwiederstand abgeschlossen sein ?


Besten Dank und Gruß

Benutzeravatar
techno-com
Site Admin
Beiträge: 19740
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 413 Mal
Danksagung erhalten: 479 Mal
Kontaktdaten:

Re: Einrichtung BreitbandLNB mit Jultec unicable Multischalter

Ungelesener Beitragvon techno-com » 17. Dezember 2019 07:47

Nein, nicht zwingend notwendig zum Testen!

Abgeschlossen werden offene Ein- und Ausgänge, aber niemals Stromeingänge.

z.B. Quelle: Neuinstallation Unicable Sat-Anlage - Planungsüberprüfung

Unterschied zu ihrem Aufbau ist hier nur das der terrestrische Eingang belegt ist mit einer Versorgung, bei ihnen allerdings das nicht gemacht wird. Daher muss bei ihnen der terrestrische Eingang (obere Reihe ganz links wo jetzt der UKW-Verstärker sitzt) ebenfalls mit einem Widerstand abgeschlossen werden.
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber ..." ohne Nennung von dem was Sie gelesen haben - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

joenetzteil
Neuling
Beiträge: 5
Registriert: 15. Dezember 2019 16:49

Re: Einrichtung BreitbandLNB mit Jultec unicable Multischalter

Ungelesener Beitragvon joenetzteil » 17. Dezember 2019 11:59

Danke für ihre Beschreibung mit dem Bild.

Soebend habe ich die Schüssel mit LNB ausgerichtet. Gigablue Receiver eingestellt und es ""geht alles bestens"".
Bin zufrieden. :1111

Heute Abend nur noch dem zweiten Anschluß (Panasonic TV) die richtige Unicable-Einstellungen hinzufügen und die drei Endwiederstände aufschrauben, dann ich bin fertig.

Den terrestrischen Anschluss plane ich erst im kommenden Jahr zu belegen. DAB+

Gruß
