EMP Centauri Net-CLASS / EoC / Ethernet-over-Coax Multischalter, Antennendosen uvm.

Ungelesener Beitrag von techno-com »

EMP Centauri Ethernet-over-Coax Multischalter / EoC / Net-Class Multischalter und Zubehör
Shoplink

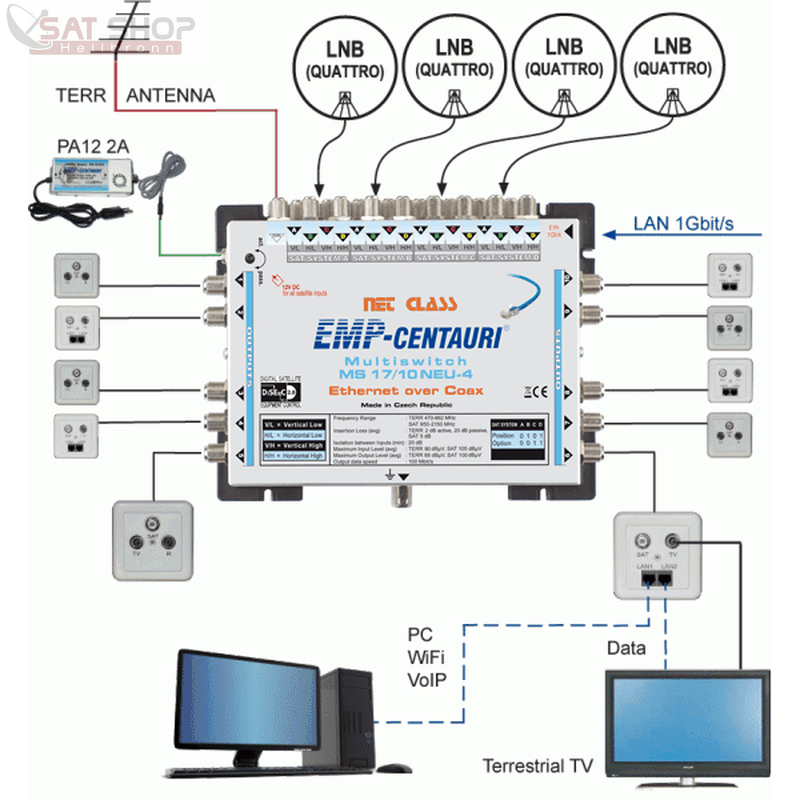

Beispiel für 4-Satelliten Empfang (ist aber auch mit 1,2,3 oder auch DVB-C/DVB-T2 möglilch)
Alle anderen Geräte werden weiter im Ablauf dieses Beitrages erklärt :1147

4 Satelliten Multischalter auf 10 Teilnehmer mit CoaxOnLAN-Einspeisung bis zu 1GigaBit

LAN über Coax Multischalter. 17-in (4 SAT Positionen, 1x terr.) 10-out (max. 10 Teilnehmer)
1 Gbit/s LAN Eingang
Terrestrisch aktiv
Lieferung inclusive Netzteil PA12 (2A) für Quattro LNB Spannungsversorgung !
Nur in Kombination mit mit der SAT-Dose NS01-S1 zu verwenden (max. 10 Stck. / gilt auch für die DVB-S/S2 und DVB-C/T terrestrische Durchschleifung/Einspeisung/Übertragung) !
Das Internet-Signal wird über die Koax Leitung übertragen. max. 100Mbit/s je Anschlußdose.


Hersteller: EMP-Centrauri
Typ: 17/10NEU4 + PA12.2A
EAN: 8595577605076


Suchtags: CoaxLAN KoaxLan
Dateianhänge
EMP Centauri Ethernet-over-Coax Multischalter 17/10 NEP-4 (1Gbit)
EMP Centauri Ethernet-over-Coax Multischalter 17/10 NEP-4 (1Gbit)
EMP_Ethernet-over_Coax_Multischalter_17-10_NEP-4
EMP_Ethernet-over_Coax_Multischalter_17-10_NEP-4
Anleitung_EMP-EoC_Net-CLASS-Serie-NEU-4_bis-10-Ausgaenge.pdf
Installations-/Bedienungs Anleitung
MS5/6NEU-4
MS9/6NEU-4
MS13/6NEU-4
MS17/6NEU-4
MS5/10NEU-4
MS9/10NEU-4
MS13/10NEU-4
MS17/10NEU-4
(374.18 KiB) 94-mal heruntergeladen
Anleitung_EMP-EoC_Net-CLASS-Serie-NEU-12_bis-16-und-20-Ausgaenge-Ausgaenge.pdf
Installations-/Bedienungs Anleitung
MS5/16NEU-12
MS9/16NEU-12
MS13/16NEU-12
MS17/16NEU-12
MS5/20NEU-12
MS9/20NEU-12
MS13/20NEU-12
MS17/20NEU-12
(405.51 KiB) 82-mal heruntergeladen

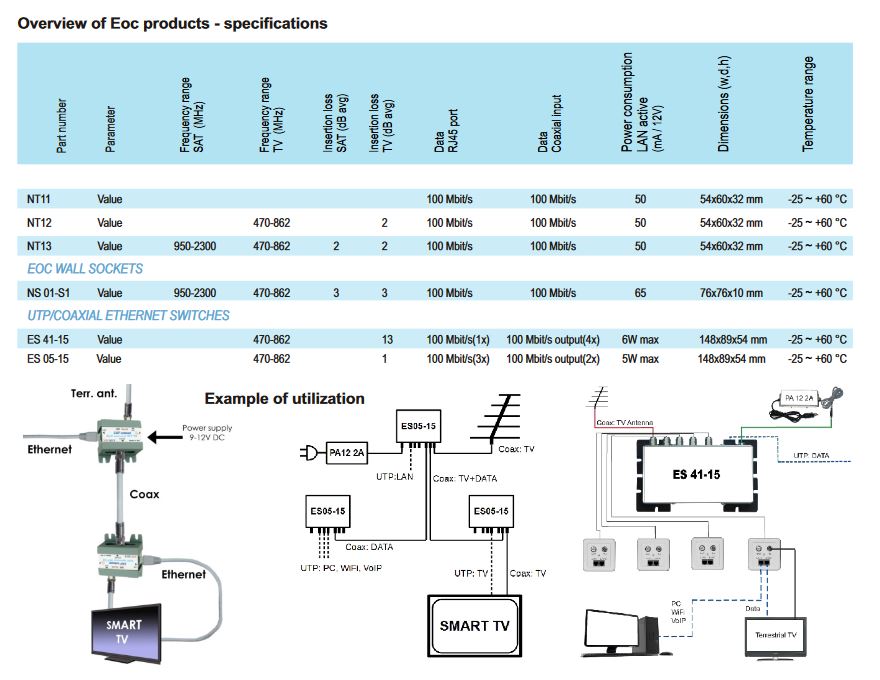

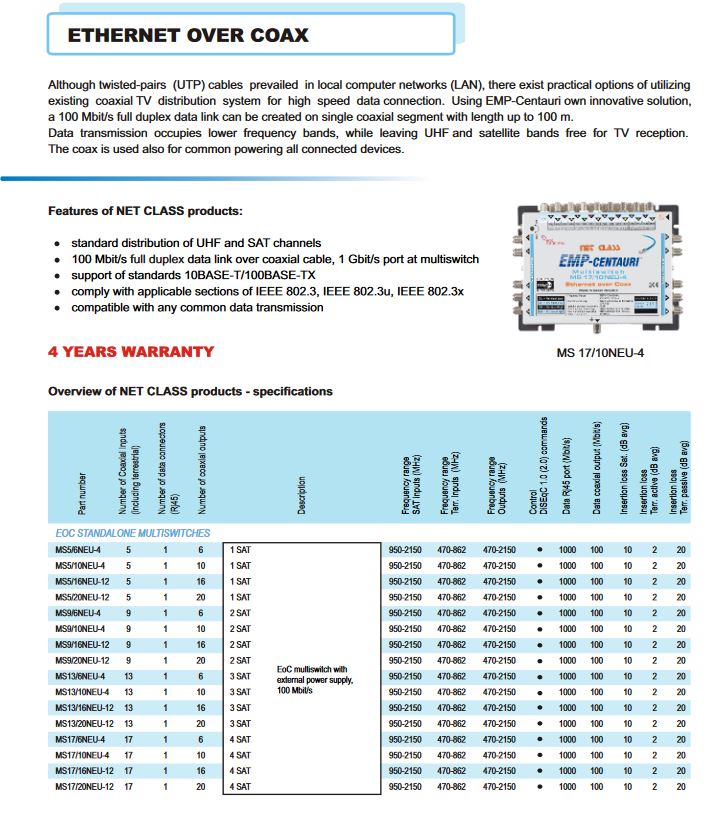

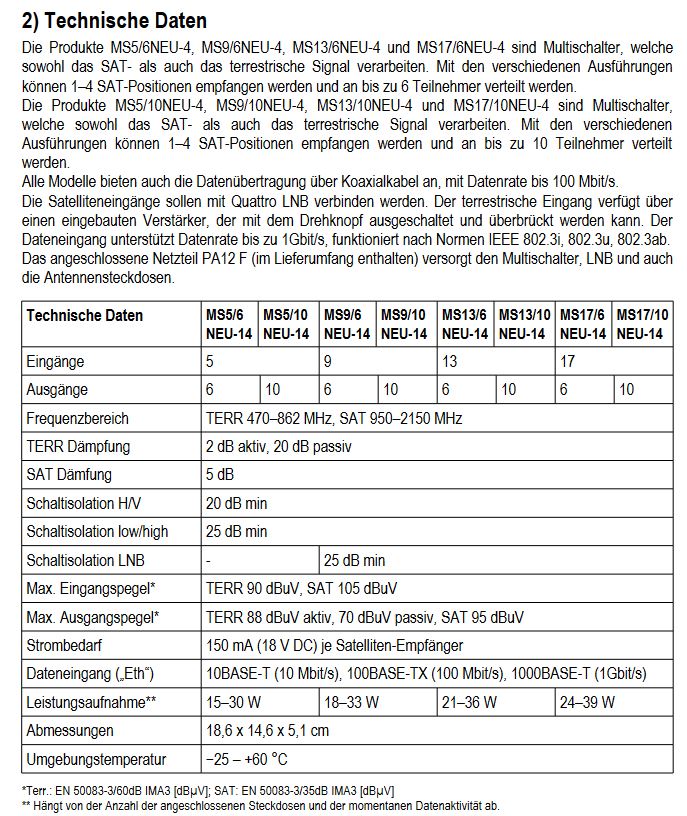

EMP EoC Net-CLASS-Serie NEU4 technische-Daten
EMP EoC Net-CLASS-Serie NEU4 technische-Daten

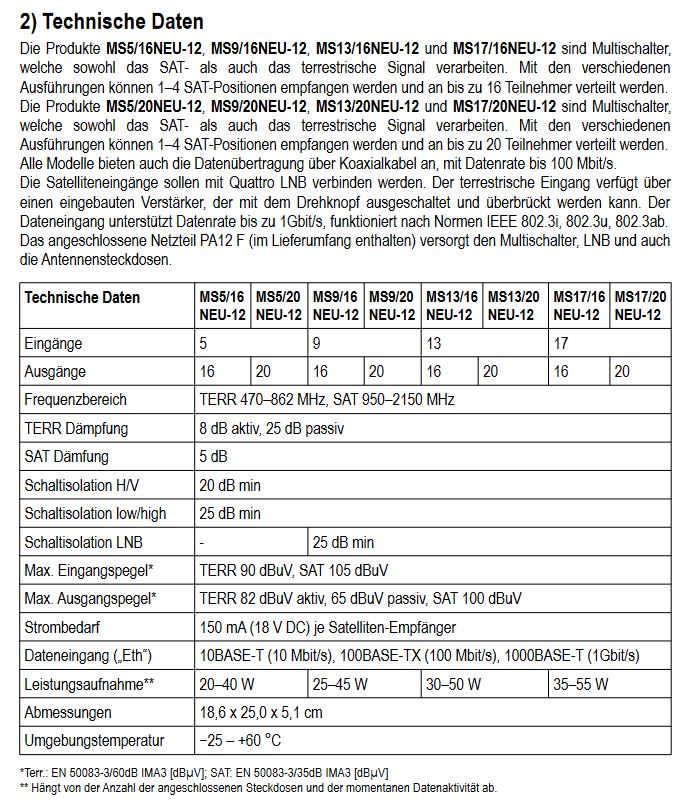

EMP EoC Net-CLASS-Serie NEU12 technische-Daten
EMP EoC Net-CLASS-Serie NEU12 technische-Daten

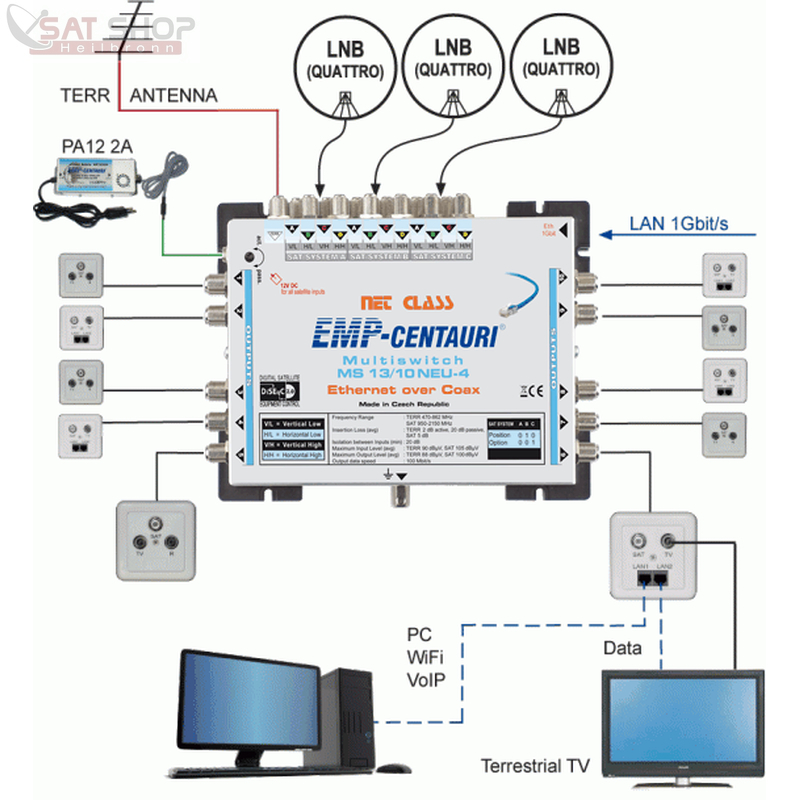

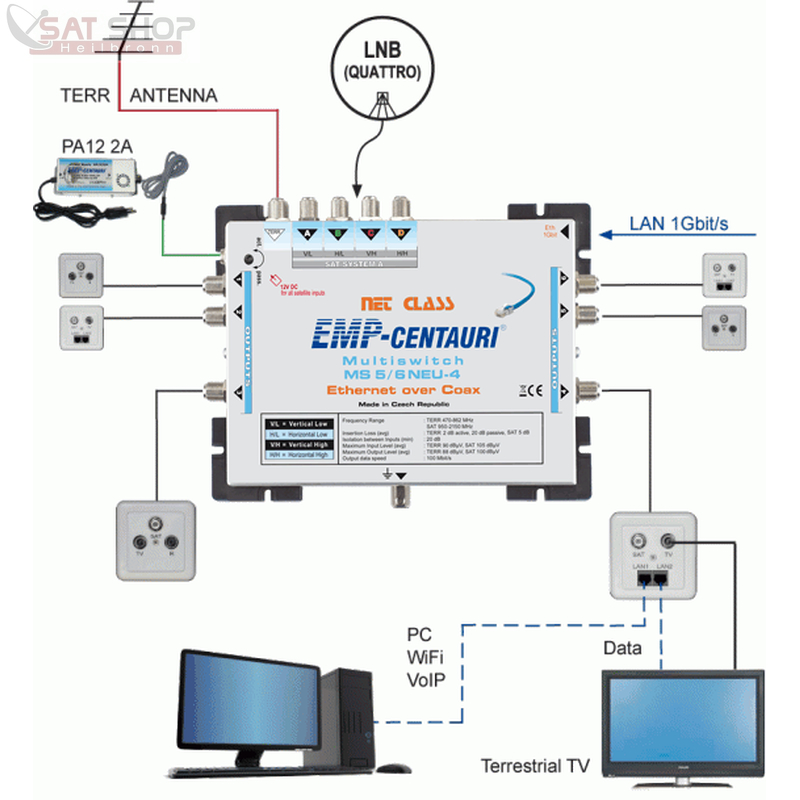

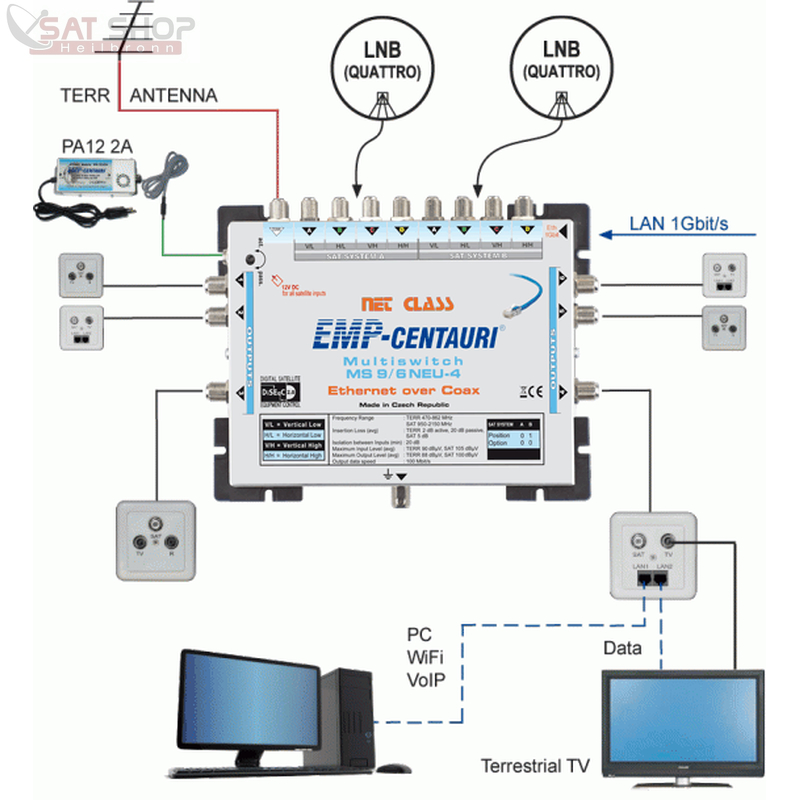

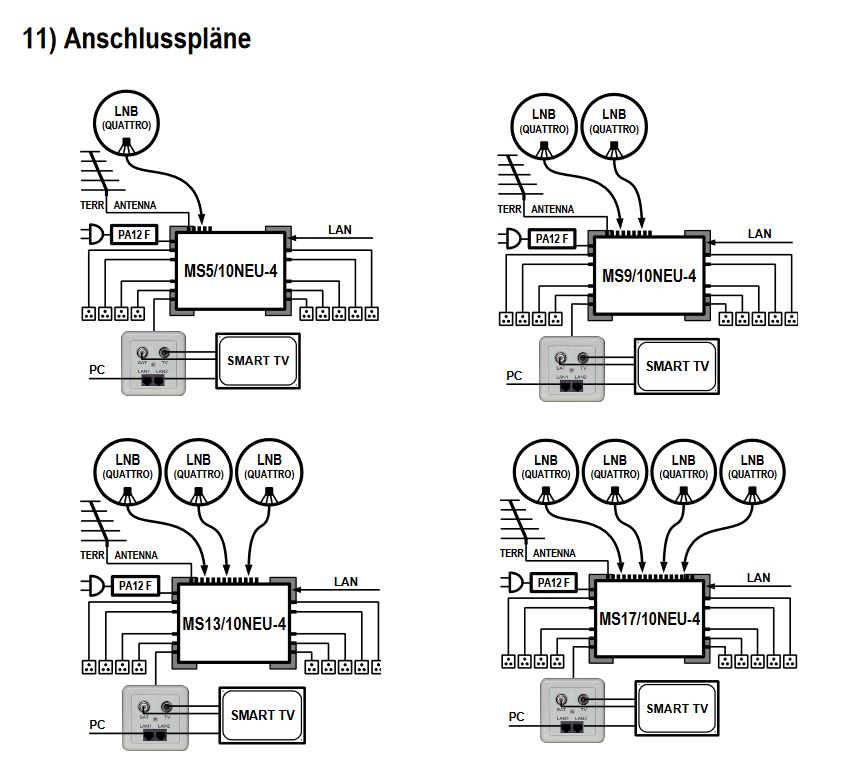

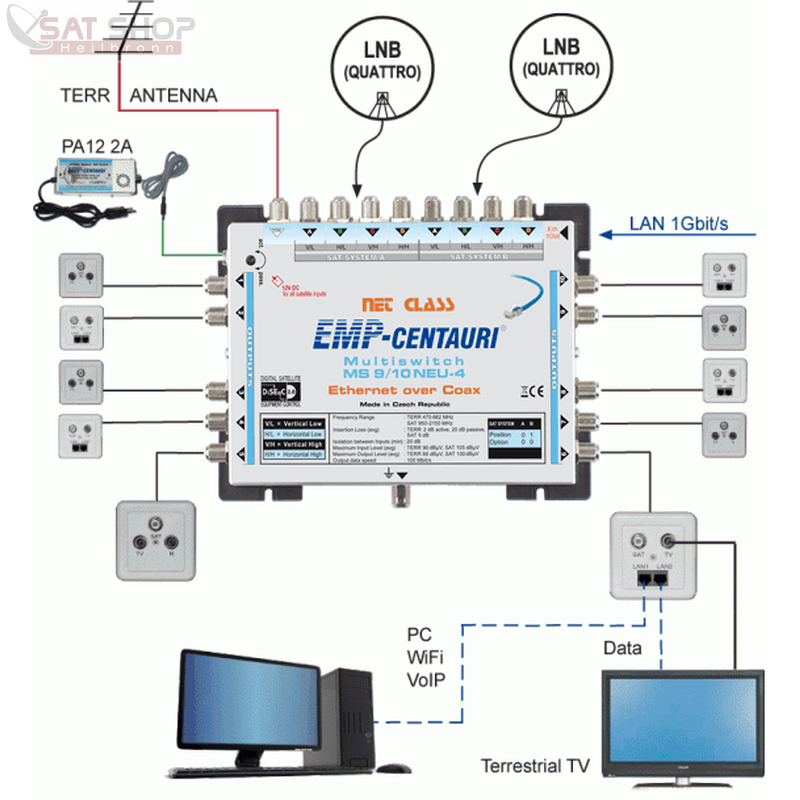

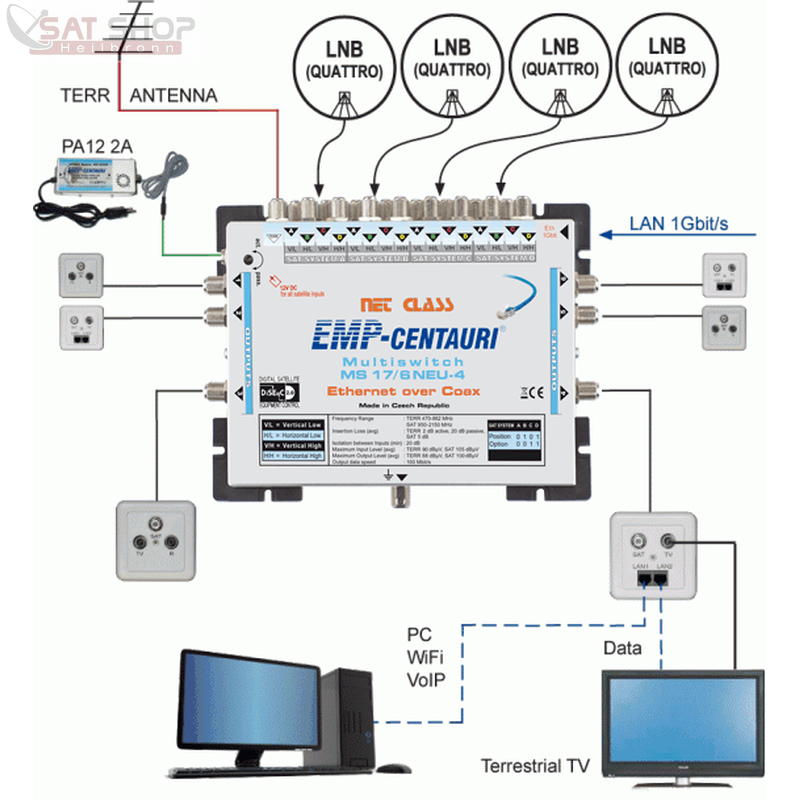

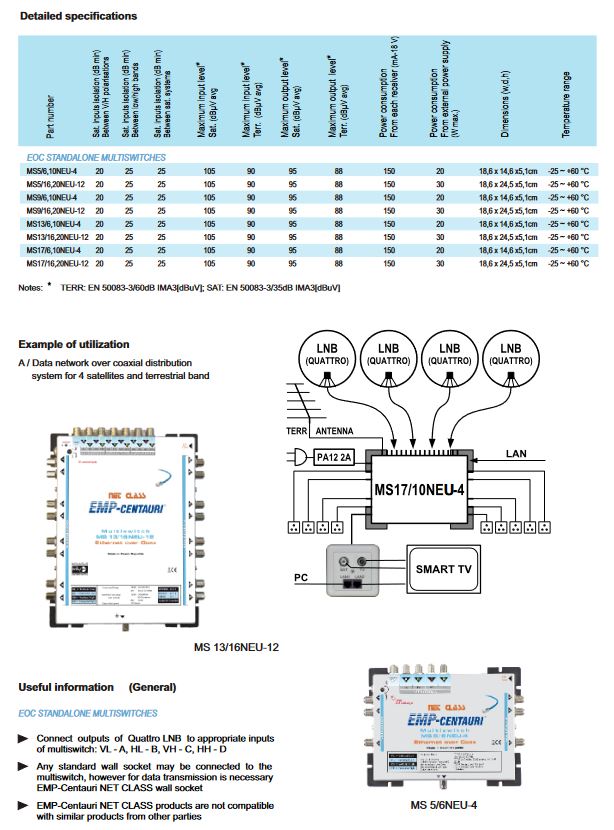

EMP EoC Net-CLASS-Serie NEU4 Demo-Anschlusspläne
EMP EoC Net-CLASS-Serie NEU4 Demo-Anschlusspläne

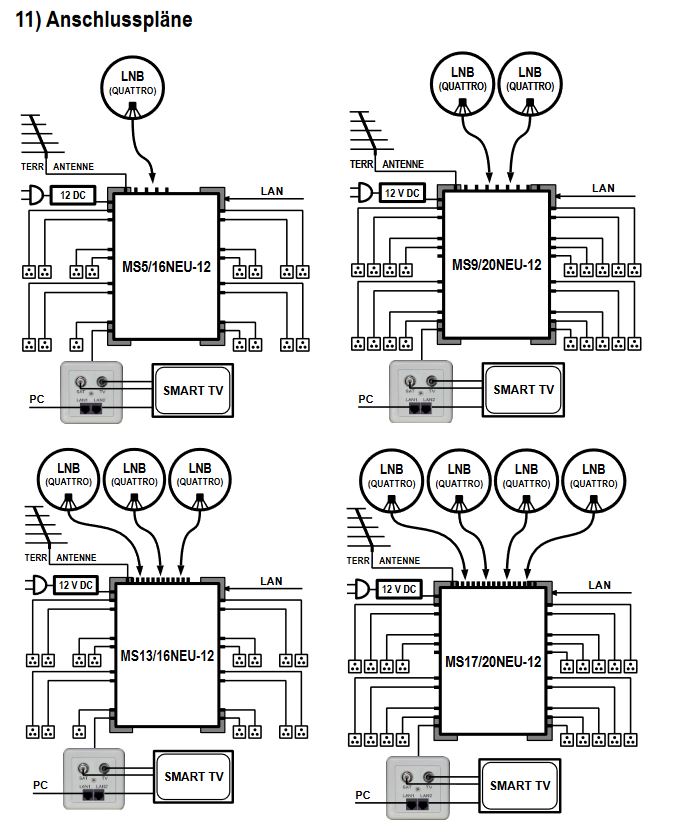

EMP EoC Net-CLASS-Serie NEU12 Demo-Anschlusspläne
EMP EoC Net-CLASS-Serie NEU12 Demo-Anschlusspläne

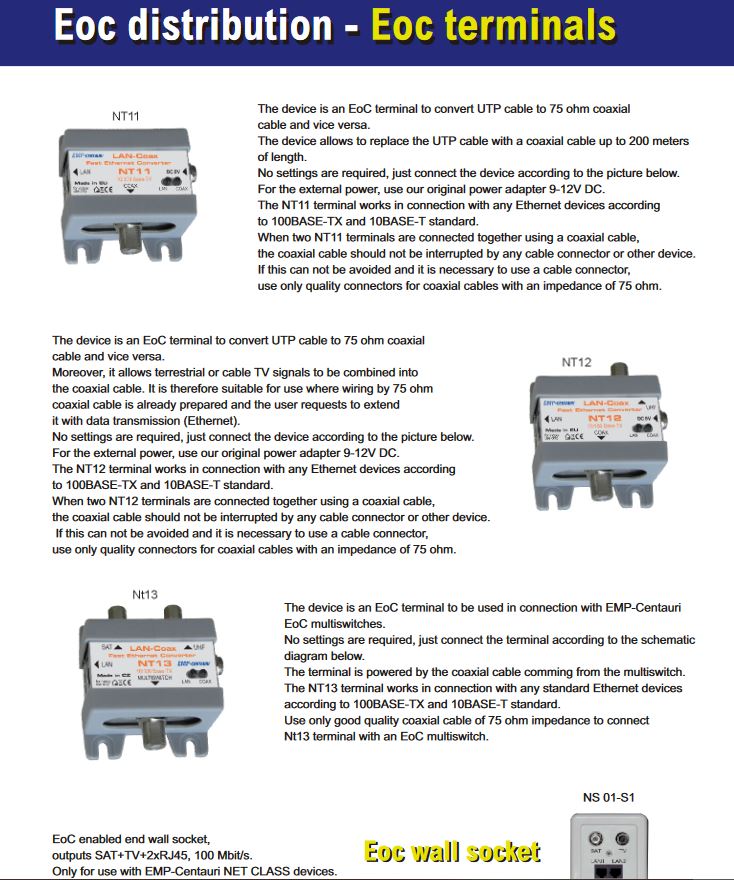

EMP EoC Erklärungen 1
EMP EoC Erklärungen 1
EMP EoC Erklärungen 2
EMP EoC Erklärungen 2

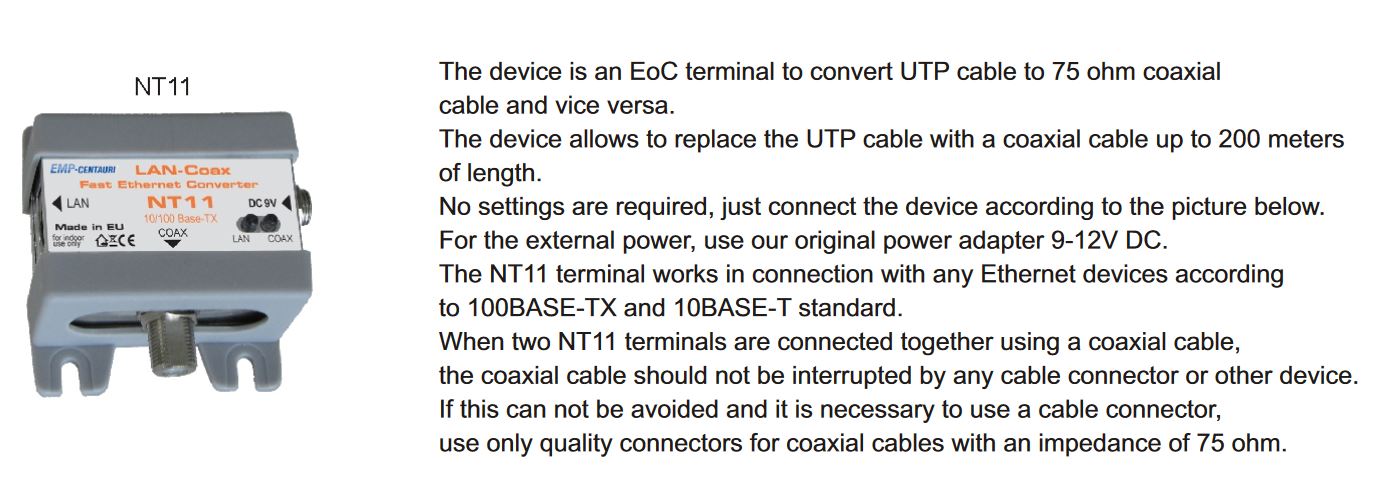

EMP EoC Wall Sockts Übersicht
EMP EoC Wall Sockts Übersicht
EMP-Centauri-Produktkatalog.pdf
EMP Centauri Gesamtkatalog 2023
(18.12 MiB) 18-mal heruntergeladen
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Tags:
Benutzeravatar
techno-com
Site Admin
Beiträge: 22269
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 500 Mal
Danksagung erhalten: 568 Mal
Kontaktdaten:

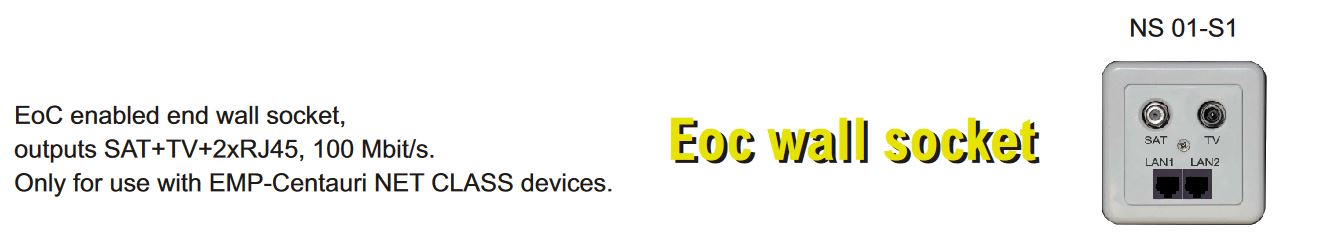

EMP Centauri NS01-S1 STL2 Ethernet-over-Coax Antennendose

Ungelesener Beitrag von techno-com »

EMP Centauri NS01-S1 STL2 Ethernet-over-Coax Antennendose (2x LAN/ 1x SAT/ 1x TV)
Shoplink

SAT/Netzwerk-Dose mit 2x RJ45 Netzwerk-Anschluß (100Mbit/s) !
Nur zu verwenden mit den Netztwerk-Multischaltern von EMP-Centauri (NEP-Line Geräte).

Mit 2x LAN, 1x Sat (F-Anschluss) und 1x TV (IEC)


Hersteller: EMP-Centauri
Typ: NS01-S1 (STL2)
EAN: 8595577605083
Dateianhänge

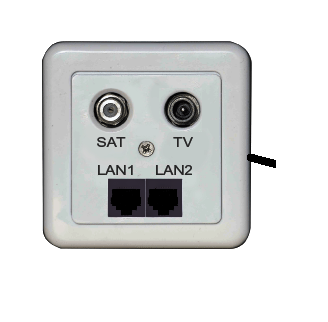

EMP Centauri STL2 Ethernet-over-Coax Antennendose
EMP Centauri STL2 Ethernet-over-Coax Antennendose
EMP_EoC-NS01-S1-Antennendose_Datenblatt.pdf
EMP Centauri STL2 Datenblatt
(430.81 KiB) 159-mal heruntergeladen
EMP_EoC-NS01-S1-Antennendose_Anleitung.pdf
EMP Centauri STL2 Anleitung
(268.71 KiB) 228-mal heruntergeladen

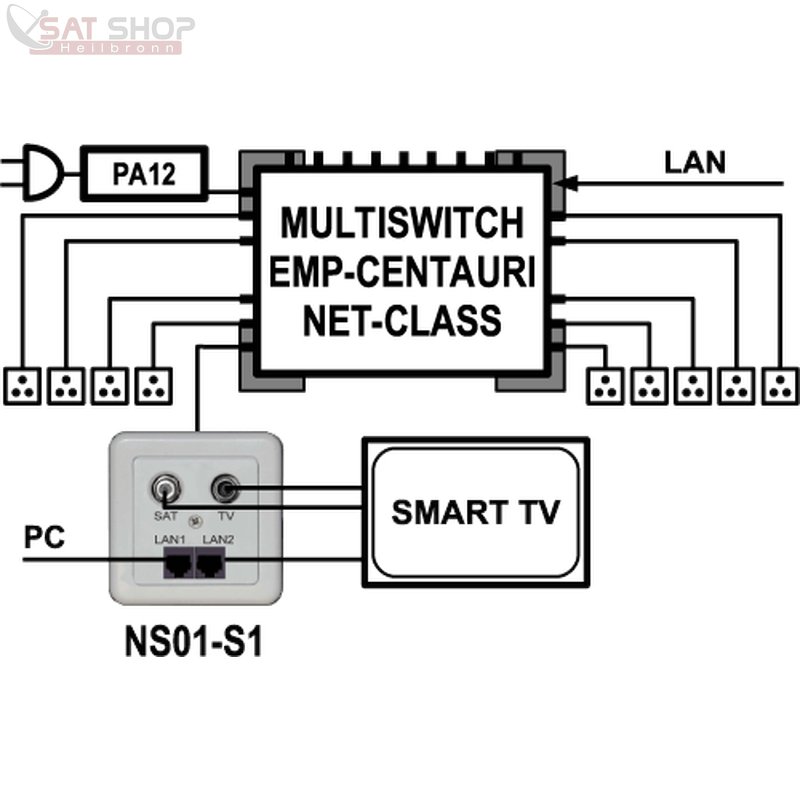

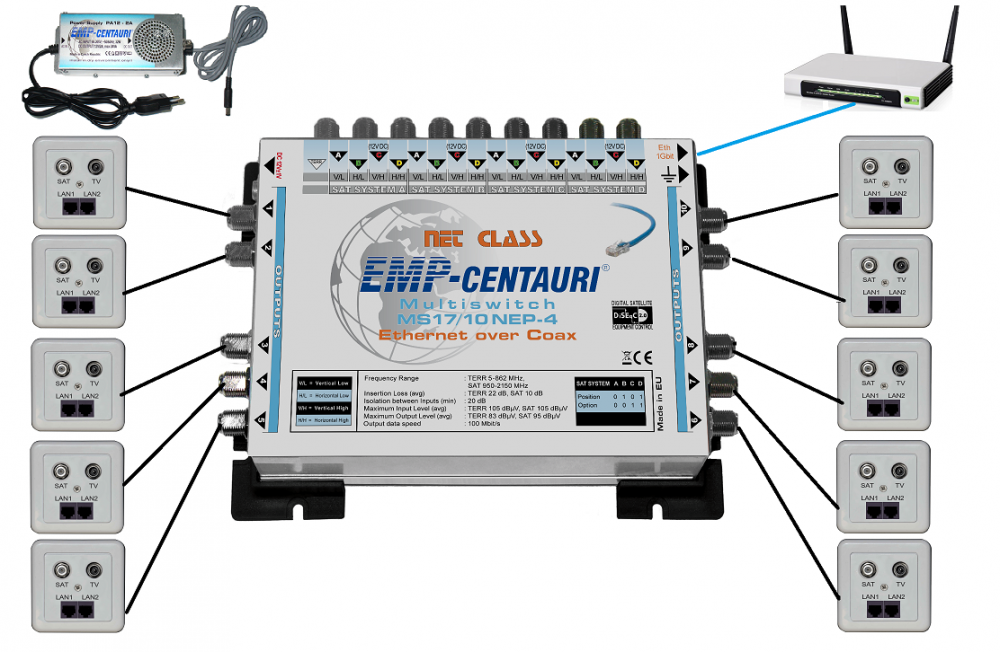

EMP Centauri STL2 Ethernet-over-Coax Antennendose Anwendungsbeispiel
EMP Centauri STL2 Ethernet-over-Coax Antennendose Anwendungsbeispiel
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Benutzeravatar
techno-com
Site Admin
Beiträge: 22269
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 500 Mal
Danksagung erhalten: 568 Mal
Kontaktdaten:

Re: EMP Centauri Ethernet-over-Coax Multischalter 17/10 NEP-

Ungelesener Beitrag von techno-com »

Dateianhänge

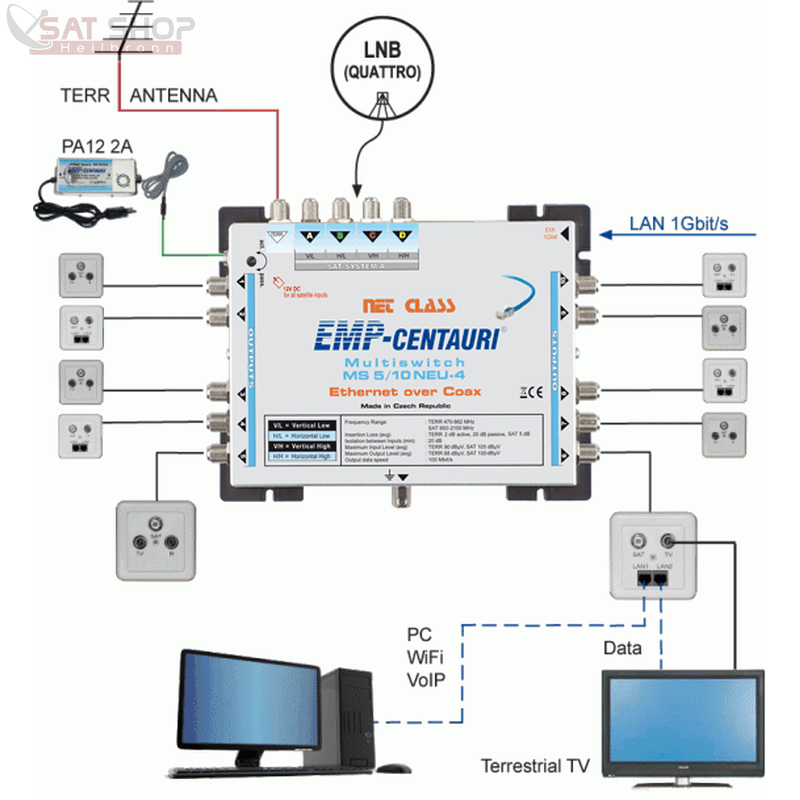

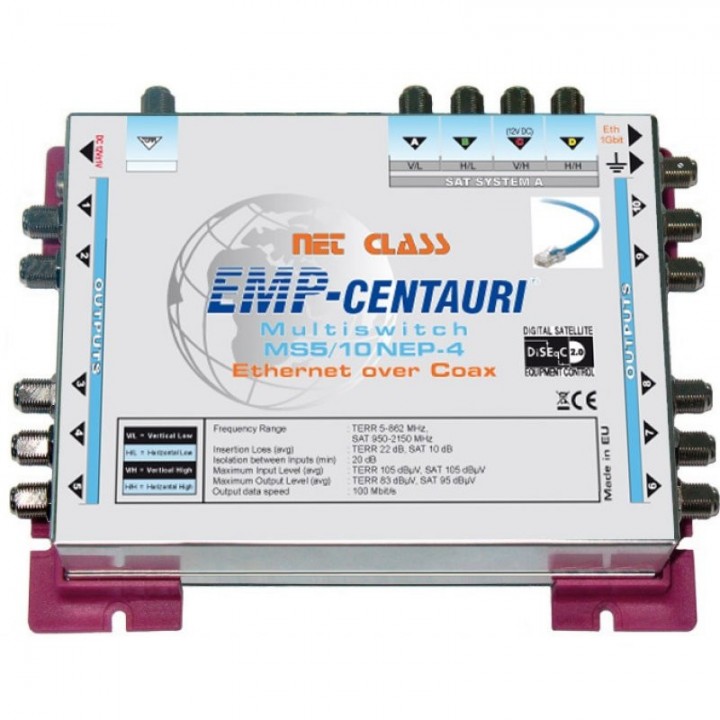

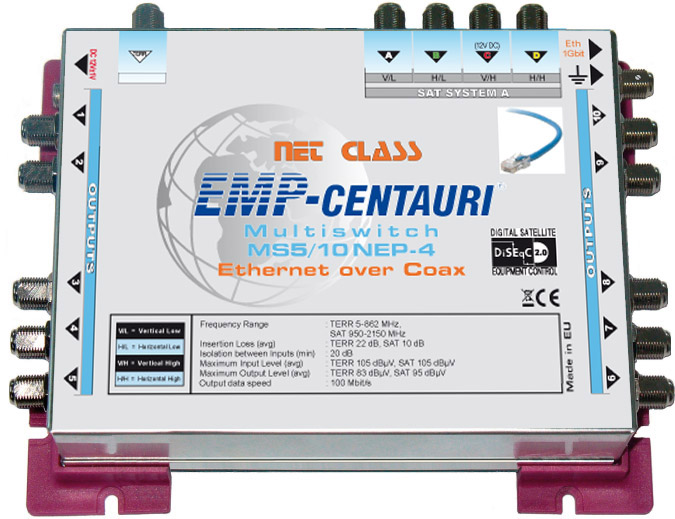

EMP Centauri Ethernet-over-Coax Multischalter 5/10NEU-4
EMP Centauri Ethernet-over-Coax Multischalter 5/10NEU-4

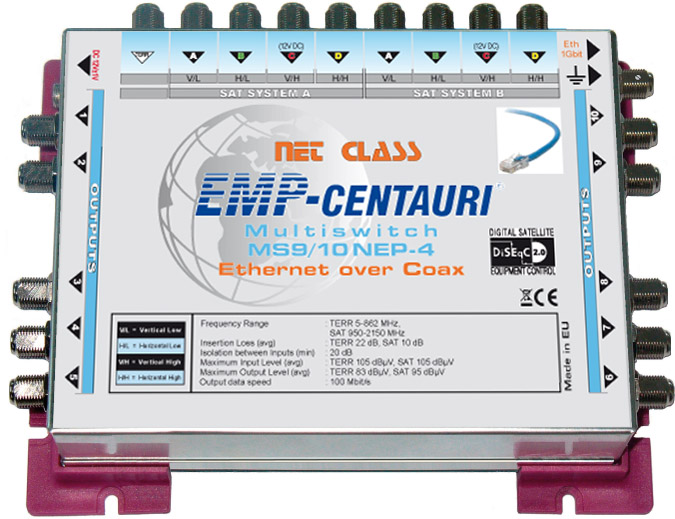

EMP Centauri Ethernet-over-Coax Multischalter 9/10NEU-4
EMP Centauri Ethernet-over-Coax Multischalter 9/10NEU-4

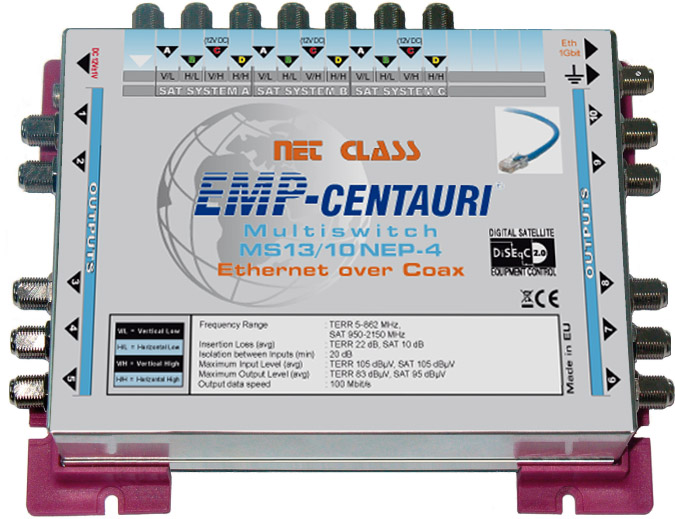

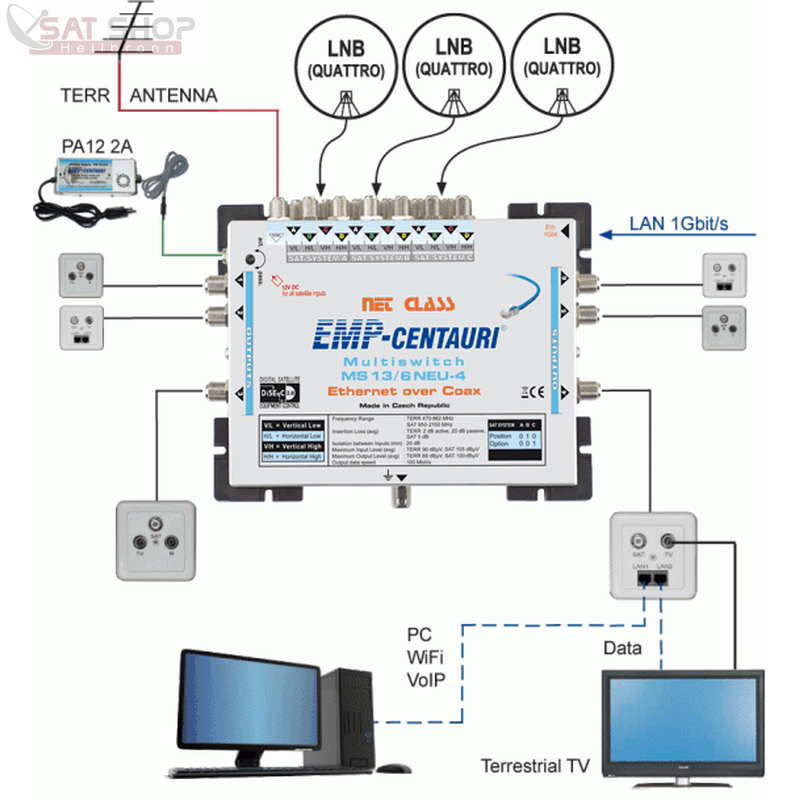

EMP Centauri Ethernet-over-Coax Multischalter 13/10NEU-4
EMP Centauri Ethernet-over-Coax Multischalter 13/10NEU-4

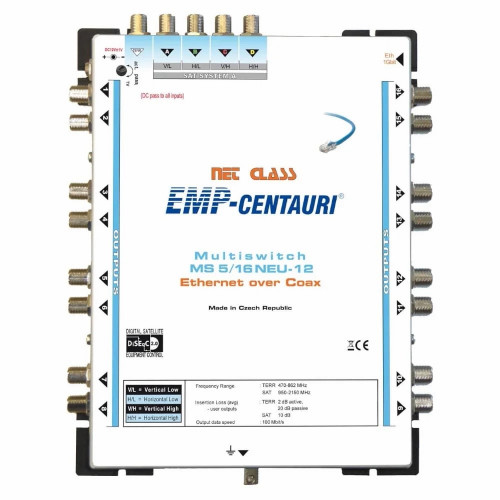

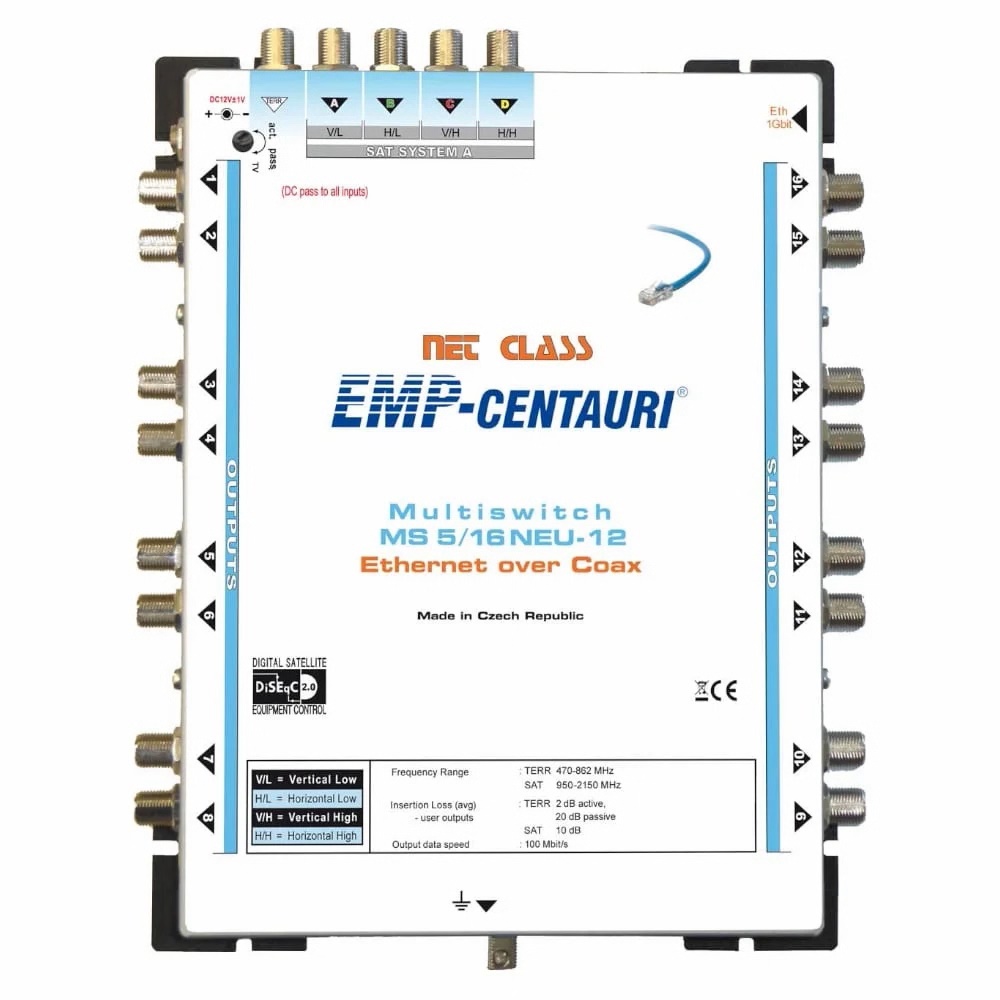

EMP Centauri Ethernet-over-Coax Multischalter 5/16NEU-12
EMP Centauri Ethernet-over-Coax Multischalter 5/16NEU-12

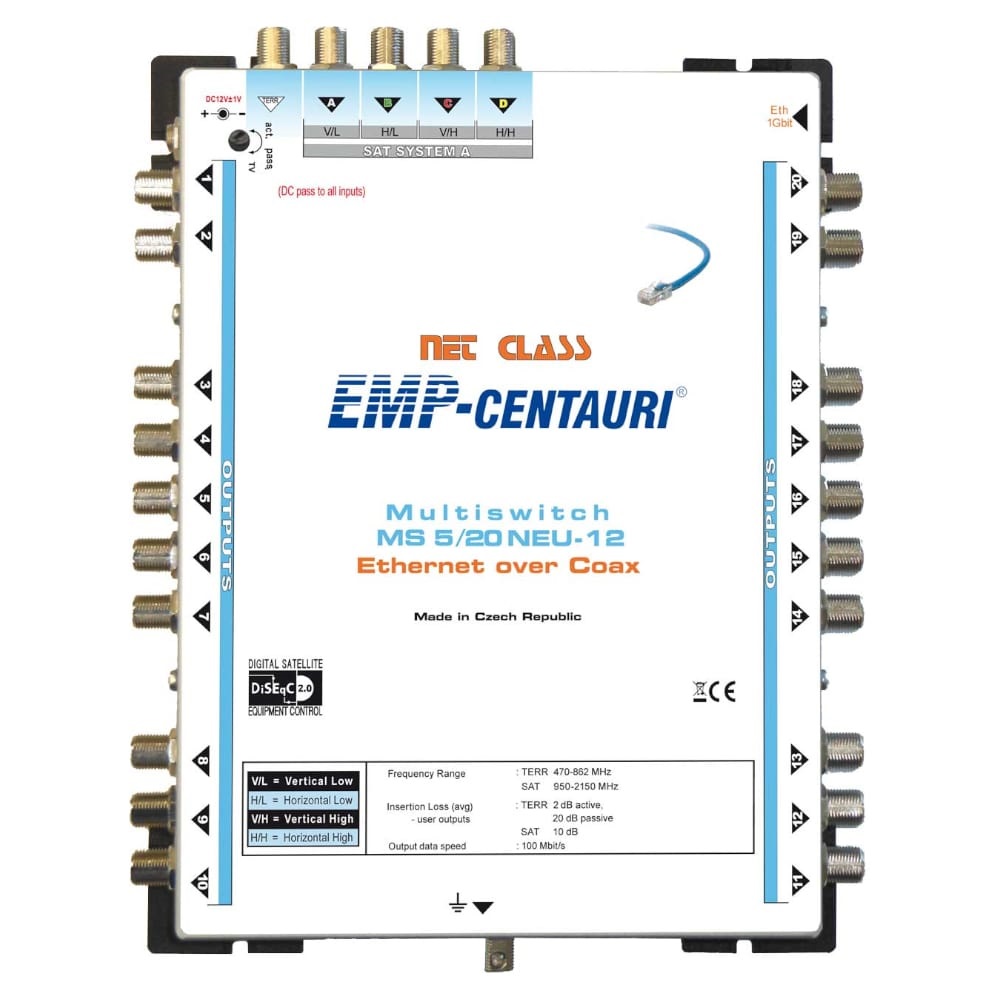

EMP Centauri Ethernet-over-Coax Multischalter 5/20NEU-12
EMP Centauri Ethernet-over-Coax Multischalter 5/20NEU-12
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Benutzeravatar
techno-com
Site Admin
Beiträge: 22269
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 500 Mal
Danksagung erhalten: 568 Mal
Kontaktdaten:

Re: EMP Centauri Ethernet-over-Coax Multischalter 17/10 NEP-4

Ungelesener Beitrag von techno-com »

Alle komplette neue Produkte dazu (NEU-4 + NEU-12 Geräte der NET CLASS Ethernet-over-Coax "EoC" Schalter) finden sie jetzt im Shop
Rubrik für alle diese Geräte => KLICK

EoC stand-alone Multischalter
MS5/6NEU-4
MS5/10NEU-4
MS5/16NEU-12
MS5/20NEU-12
MS9/6NEU-4
MS9/10NEU-4
MS9/16NEU-12
MS9/20NEU-12
MS13/6NEU-4
MS13/10NEU-4
MS13/16NEU-12
MS13/20NEU-12
MS17/6NEU-4
MS17/10NEU-4
MS17/16NEU-12
MS17/20NEU-12

Erklärung zu allen Geräten und noch mehr Hardware dazu finden sie auf der EMP-Centrauri Homepage unter diesem Link, falls ein Gerät davon bei uns nicht gelistet sein sollte fragen sie einfach per Email an.
Dateianhänge
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Benutzeravatar
techno-com
Site Admin
Beiträge: 22269
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 500 Mal
Danksagung erhalten: 568 Mal
Kontaktdaten:

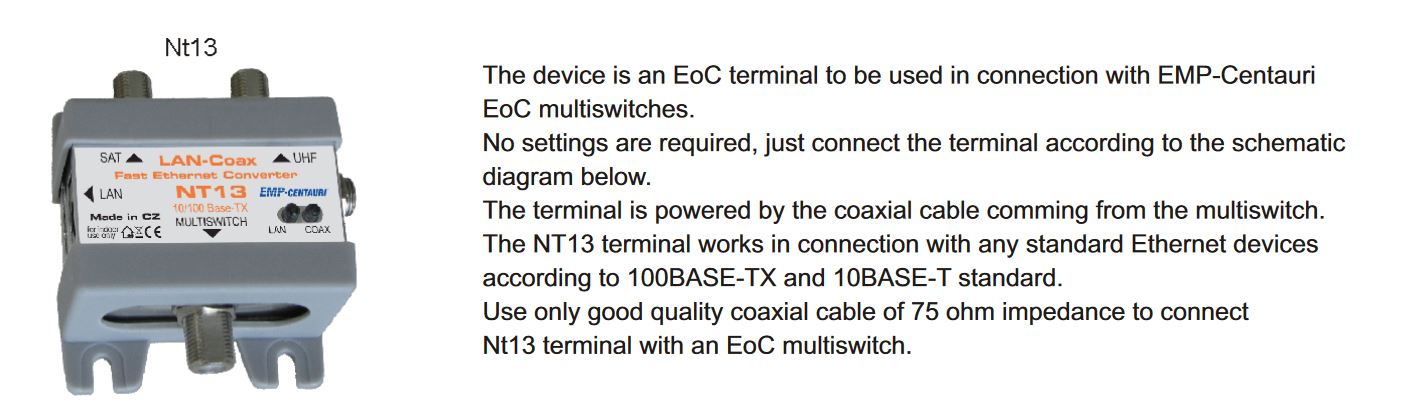

EMP Centauri EoC Terminal NT13 Ethernet-over-Coax (1x LAN/1x SAT/ 1x TV)

Ungelesener Beitrag von techno-com »

EMP Centauri EoC Terminal NT13 Ethernet-over-Coax (1x LAN/1x SAT/ 1x TV)
Shoplink

Produktbeschreibung:
Das Gerät ist ein EoC-Terminal, das in Verbindung mit EMP-Centauri EoC-Multischaltern verwendet werden kann.
Es sind keine Einstellungen erforderlich. Schließen Sie das Terminal einfach gemäß der folgenden schematischen Darstellung an. Das Terminal wird über das vom Multischalter kommende Koaxialkabel mit Strom versorgt.
Das NT13-Terminal funktioniert in Verbindung mit allen Standard-Ethernet-Geräten gemäß 100BASE-TX- und 10BASE-T-Standard.
Verwenden Sie nur hochwertige Koaxialkabel mit einer Impedanz von 75 Ohm, um den NT13-Anschluss mit einem EoC-Multischalter zu verbinden.

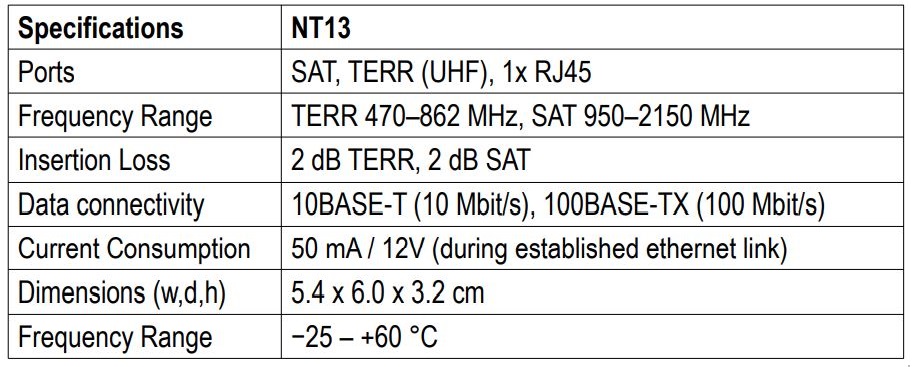

Parameter Bedingung Wert
Frequency range SAT 950-2300 MHz
TV 470-862 MHz
Insertion loss SAT 2 dB avg
TV 2 dB avg
Data RJ45 port 100 Mbit/s
Coaxial input 100 Mbit/s
Power SPAMMER LAN active 50 mA / 12V
Dimensions (w,d,h) 5.4 x 6.0 x 3.2 cm
Temperature range -25 ~ +60 °C


Hersteller: EMP-Centauri
Typ: EoC terminal NT13
EAN: 8595577607278
Dateianhänge

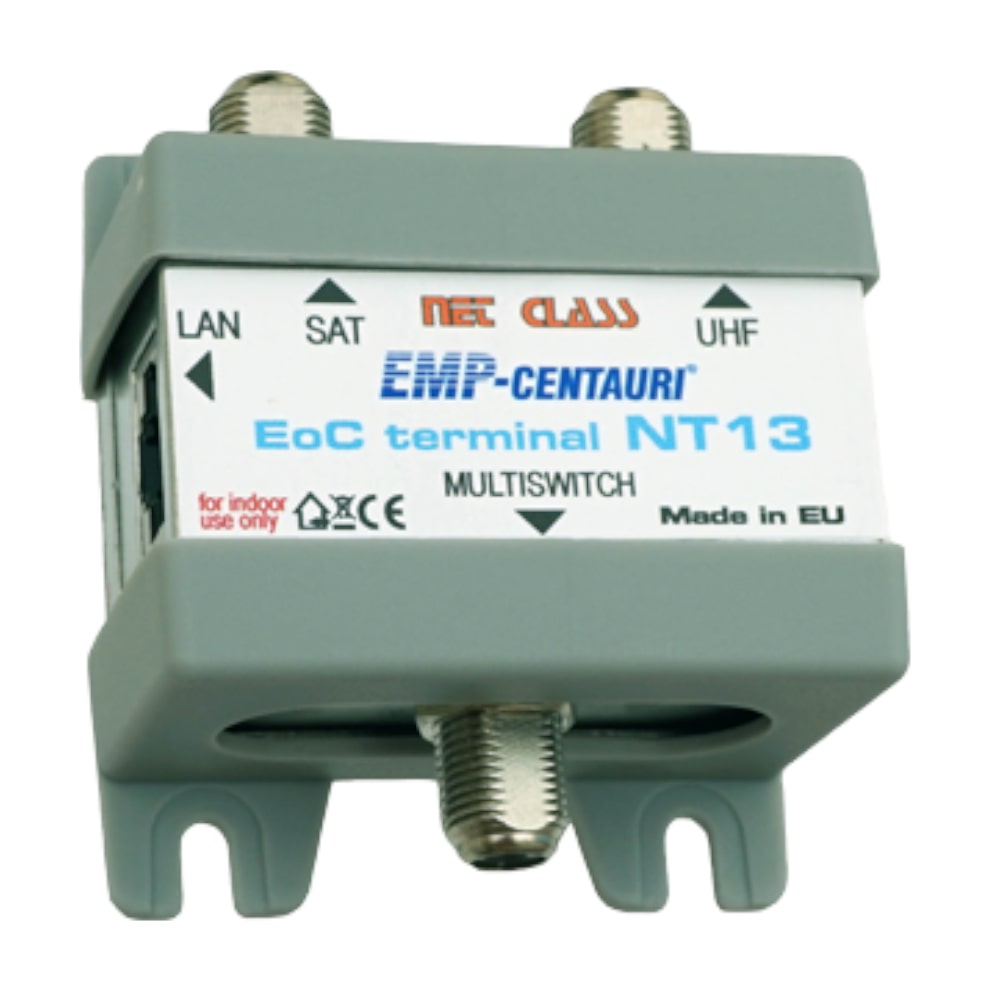

EMP EoC terminal NT13
EMP EoC terminal NT13
EMP EoC terminal NT13
EMP EoC terminal NT13

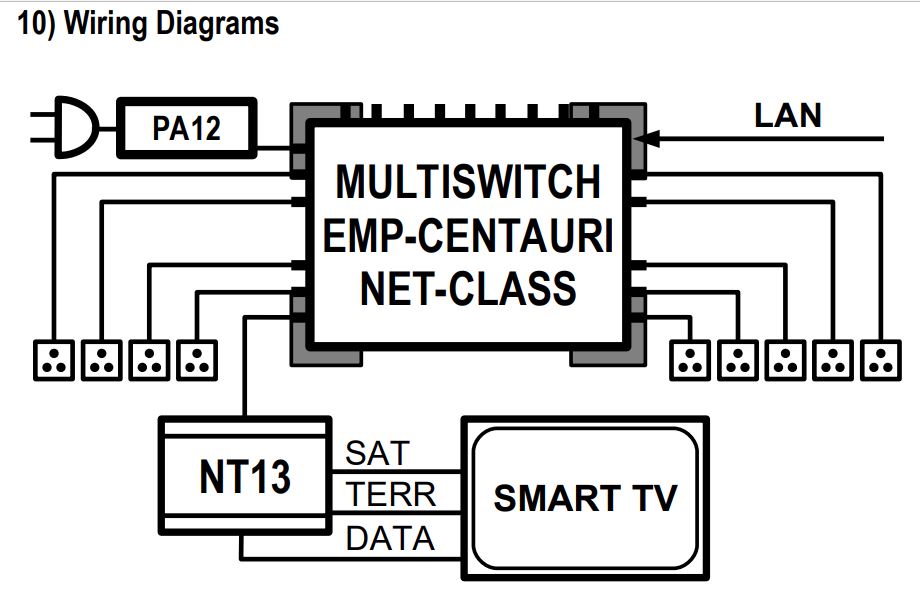

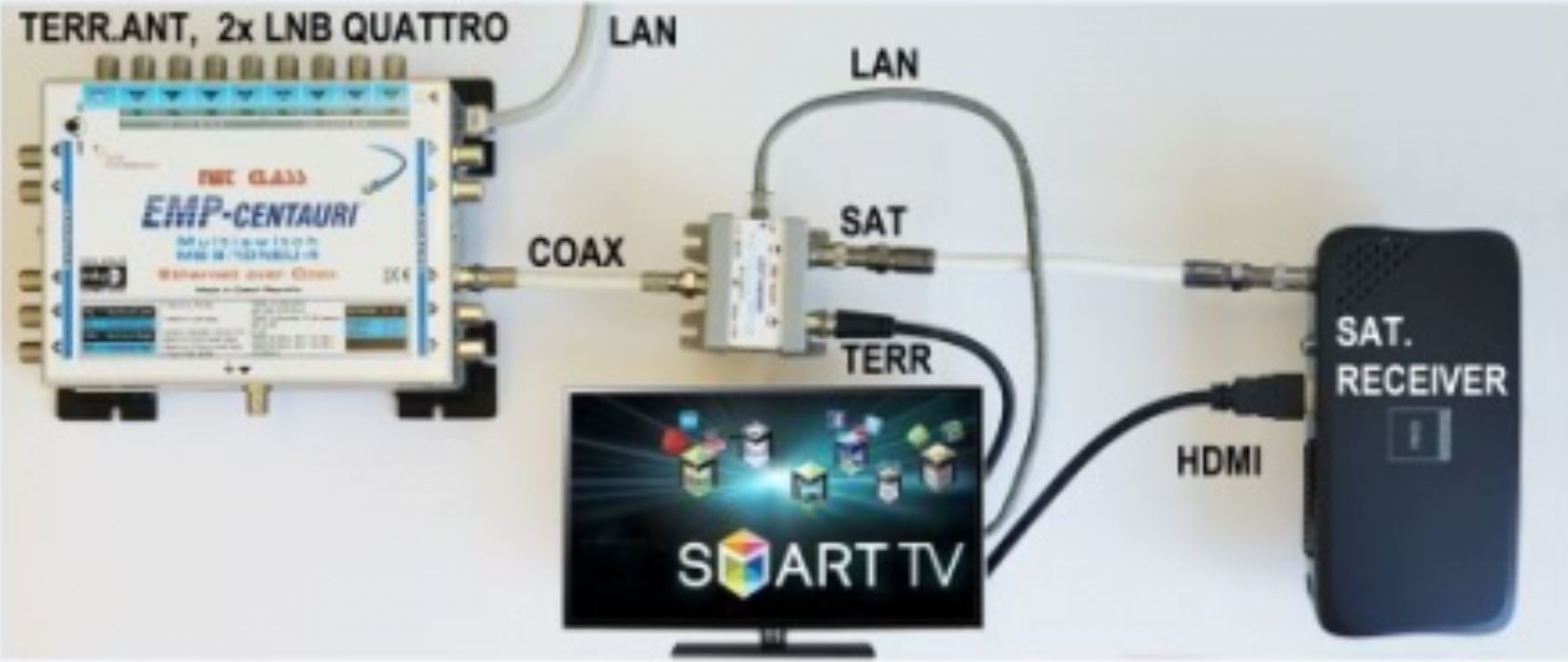

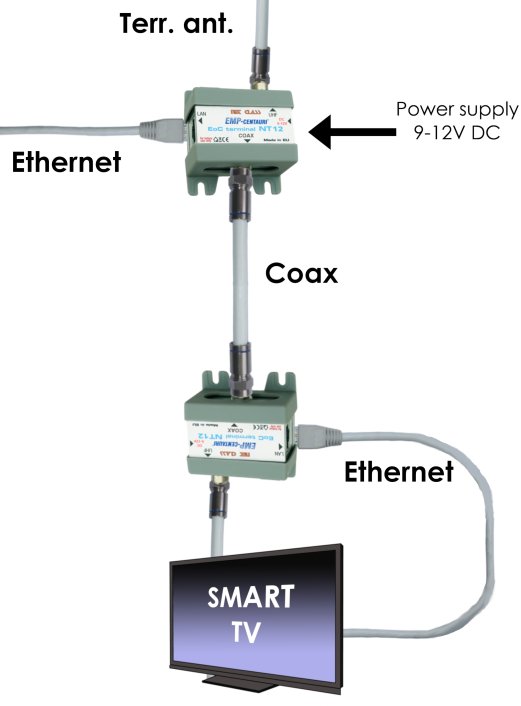

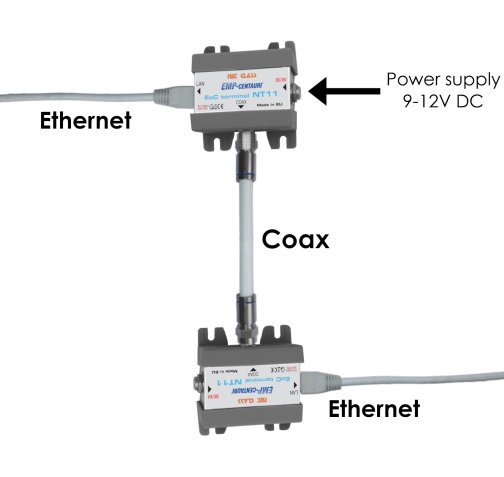

EMP EoC terminal NT13 Anwendungsbeispiel
EMP EoC terminal NT13 Anwendungsbeispiel
EMP EoC terminal NT13 Anwendungsbeispiel
EMP EoC terminal NT13 Anwendungsbeispiel
EMP_EoC-terminal-NT13_Datenblatt.pdf
EMP EoC terminal NT13 Datenblatt
(501.37 KiB) 150-mal heruntergeladen
EMP_EoC-terminal-NT13_Anleitung.pdf
EMP EoC terminal NT13 Anleitung
(127.37 KiB) 140-mal heruntergeladen
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Benutzeravatar
techno-com
Site Admin
Beiträge: 22269
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 500 Mal
Danksagung erhalten: 568 Mal
Kontaktdaten:

EMP Centauri UTP/Koax Ethernet-Schalter ES41-15 (Net-Class / Ethernet-over-Coax / EoC)

Ungelesener Beitrag von techno-com »

EMP Centauri UTP/Koax Ethernet-Schalter ES41-15 (Net-Class / Ethernet-over-Coax / EoC)
Shoplink

Bietet 1 Standard-Fast-Ethernet-Buchse sowie 4 Koaxial-Ports für den Anschluss bis 4 Antennendosen. Signale vom Antenneneingang werden zusammen mit bidirektionaler Datenverbindung zu Wandsteckdosen geführt. Kann aktive Antenne mit frei wählbaren 5/12 V versorgen. Benötigt die externe Stromversorgung PA12.

Geeignet für Kabel-TV (DVB-C) und/oder terrestrisches Fernsehen (DVB-T2).

Nur für EMP-Centauri NET CLASS Steckdosen geeignet !


Hersteller: EMP Centauri
Typ: ES41-15
EAN: 8595577605298
Dateianhänge

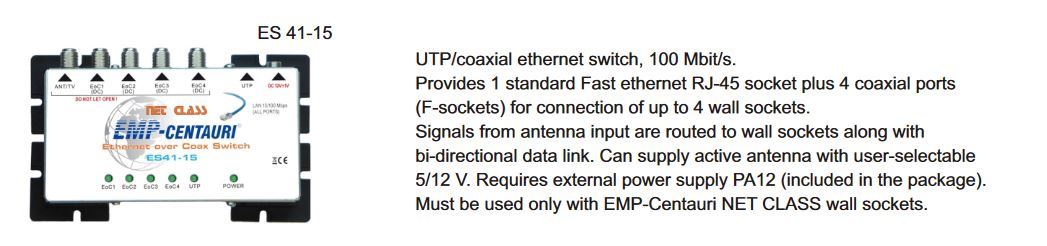

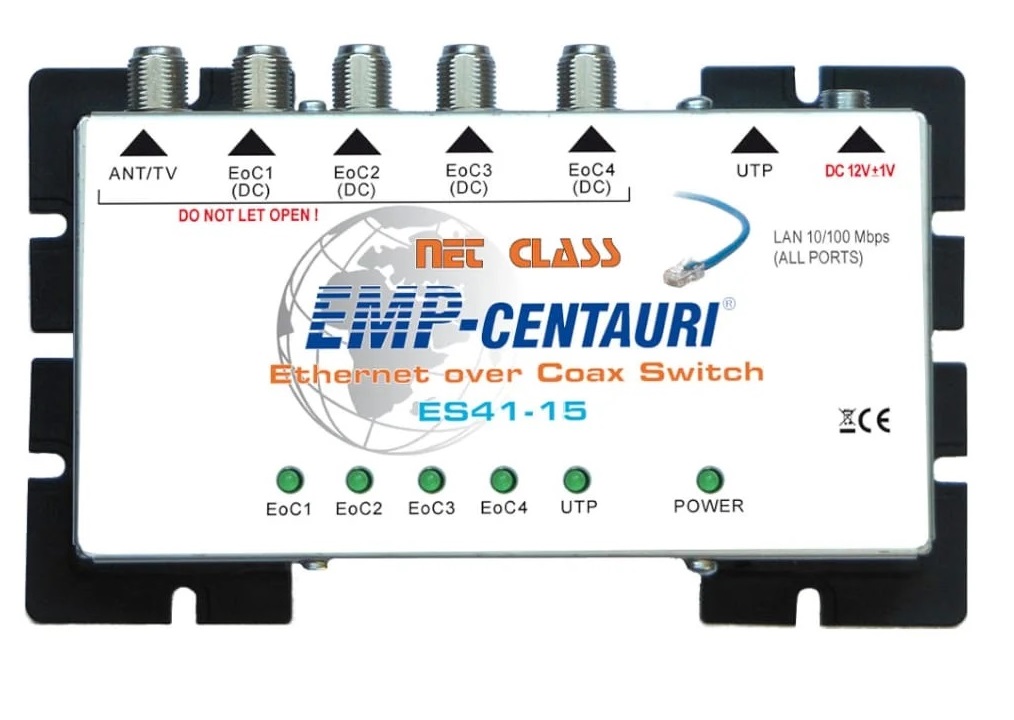

EMP Centauri UTP/Koax Ethernet-Schalter ES41-15
EMP Centauri UTP/Koax Ethernet-Schalter ES41-15

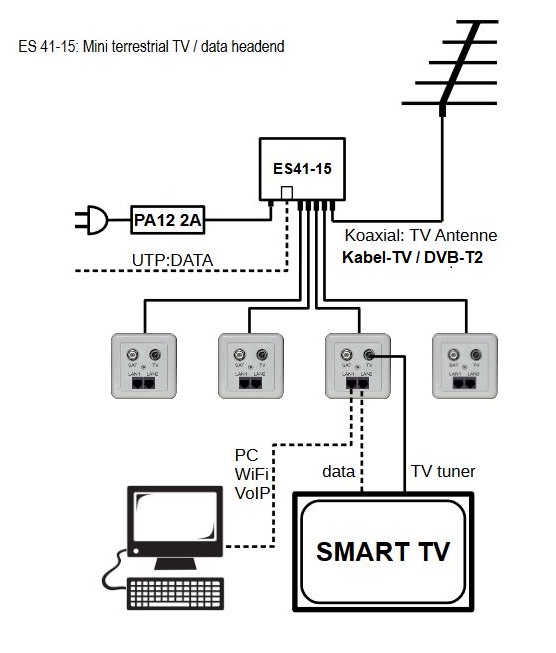

Anschlussbeispiel EMP Centauri UTP/Koax Ethernet-Schalter ES41-15
Anschlussbeispiel EMP Centauri UTP/Koax Ethernet-Schalter ES41-15

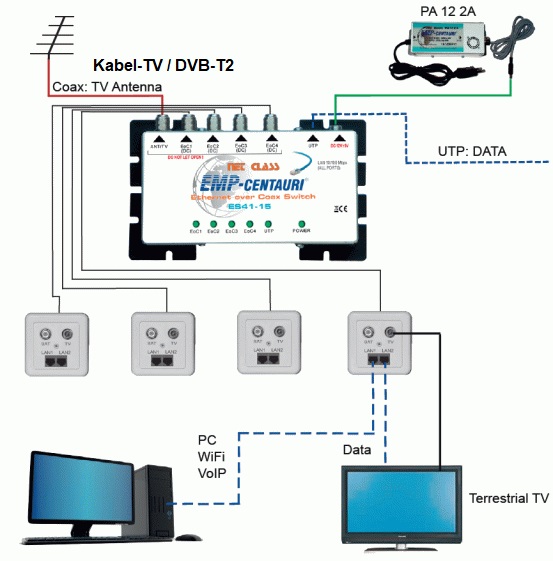

Anschlussbeispiel EMP Centauri UTP/Koax Ethernet-Schalter ES41-15
Anschlussbeispiel EMP Centauri UTP/Koax Ethernet-Schalter ES41-15

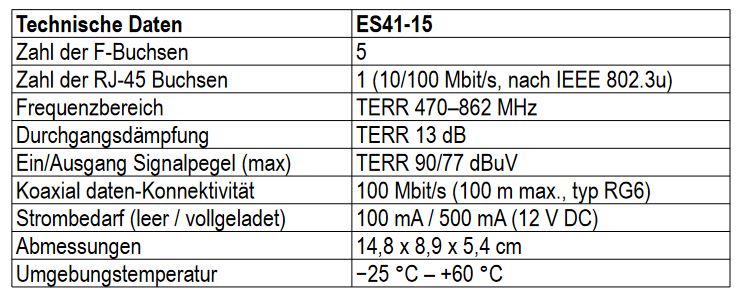

EMP Centauri UTP/Koax Ethernet-Schalter ES41-15 technische-Daten
EMP Centauri UTP/Koax Ethernet-Schalter ES41-15 technische-Daten
Anleitung_EMP-EoC_Net-CLASS-Serie_ES41-15.pdf
Installations-/Bedienungs Anleitung EMP ES41-15
(139.31 KiB) 106-mal heruntergeladen
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Benutzeravatar
techno-com
Site Admin
Beiträge: 22269
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 500 Mal
Danksagung erhalten: 568 Mal
Kontaktdaten:

Re: EMP Centauri Net-CLASS / EoC / Ethernet-over-Coax Multischalter, Antennendoseen uvm.

Ungelesener Beitrag von techno-com »

Kleine Geräte für eine Leitung (ohne extra Multischalter möglich)

EMP Centauri EoC Terminal NT11 Ethernet-over-Coax (1x LAN)
Shoplink


Produktbeschreibung:
Das Gerät ist ein EoC-Anschluss zur Umwandlung eines UTP-Kabels in ein 75- Ohm-Koaxialkabel und umgekehrt.
Mit dem Gerät kann das UTP-Kabel durch ein Koaxialkabel mit einer Länge von bis zu 200 Metern ersetzt werden.
Es sind keine Einstellungen erforderlich.
Schließen Sie das Gerät einfach gemäß der folgenden Abbildung an. Verwenden Sie für die externe Stromversorgung das original Netzteil 9-12 V DC (Netzteil EMP PA12-2).
Das NT11-Terminal funktioniert in Verbindung mit allen Ethernet-Geräten gemäß 100BASE-TX- und 10BASE-T-Standard.

Wenn zwei NT11-Klemmen über ein Koaxialkabel miteinander verbunden sind, darf das Koaxialkabel nicht durch einen Kabelstecker oder ein anderes Gerät unterbrochen werden. Wenn dies nicht vermieden werden kann und ein Kabelstecker erforderlich ist, verwenden Sie nur hochwertige Steckverbinder für Koaxialkabel mit einer Impedanz von 75 Ohm.

Technische Daten
Parameter Condition Value
Data RJ45 port 100 Mbit/s
Coax 100 Mbit/s
Power SPAMMER LAN active 50 mA / 12V
Dimensions (w,d,h) 5.4 x 6.0 x 3.2 cm
Temperature range -25 ~ +60 °C

.....und auch mit Sat-/TV-Übertragung dabei

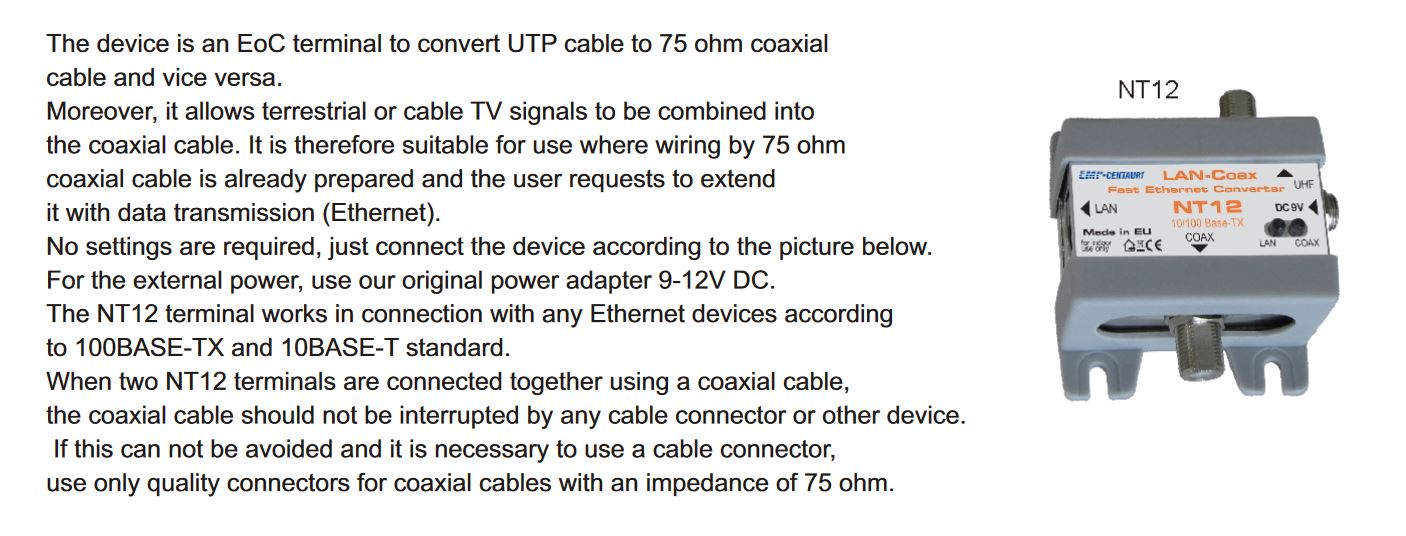

EMP Centauri EoC Terminal NT12 Ethernet-over-Coax (1x LAN/1x SAT/ 1x TV)
Shoplink


Produktbeschreibung:
Das Gerät ist ein EoC-Anschluss zur Umwandlung eines UTP-Kabels in ein 75-Ohm-Koaxialkabel und umgekehrt. Darüber hinaus können terrestrische oder Kabelfernsehsignale in das Koaxialkabel integriert werden. Es ist daher für den Einsatz geeignet, bei dem die Verkabelung mit einem 75-Ohm-Koaxialkabel bereits vorbereitet ist und der Benutzer eine Erweiterung mit Datenübertragung (Ethernet) wünscht. Es sind keine Einstellungen erforderlich.
Schließen Sie das Gerät einfach gemäß der folgenden Abbildung an. Verwenden Sie für die externe Stromversorgung das original Netzteil 9-12 V DC (Netzteil EMP PA12-2).

Das NT12-Terminal funktioniert in Verbindung mit allen Ethernet-Geräten gemäß 100BASE-TX- und 10BASE-T-Standard.
Wenn zwei NT12-Klemmen über ein Koaxialkabel miteinander verbunden sind, darf das Koaxialkabel nicht durch einen Kabelstecker oder ein anderes Gerät unterbrochen werden. Wenn dies nicht vermieden werden kann und ein Kabelstecker verwendet werden muss, verwenden Sie nur hochwertige Steckverbinder für Koaxialkabel mit einer Impedanz von 75 Ohm.

Technische Daten
Parameter Condition Value
Frequency range TV 470-862 MHz
Insertion loss TV 2 dB avg

Data RJ45 port 100 Mbit/s
Coaxial input 100 Mbit/s
Power SPAMMER LAN active 50 mA / 12V
Dimensions (w,d,h) 5.4 x 6.0 x 3.2 cm
Temperature range -25 ~ +60 °C
Dateianhänge
EMP_NT11_EoC_Datenblatt_DE.pdf
(241.83 KiB) 14-mal heruntergeladen
EMP_NT12_EoC_Datenblatt_DE.pdf
(249.81 KiB) 15-mal heruntergeladen
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.



  • Related Topics
    Antworten
    Zugriffe
    Letzter Beitrag
Gesperrt

Zurück zu „Fragen zu co@xLAN“
