Erdung im Sicherungskasten?

Ungelesener Beitragvon 305er » 5. Januar 2018 23:16

Hi,

bei unsrer Sat Installation fehlt noch die Erdung sowie der PA.

Wie alles angeschlossen werden soll, ist soweit klar.

Unser Elektriker meinte jetzt, man kann sich den Weg durch den Raum sparen und das 16mm² Kabel direkt am Sicherungskasten an die Erdungsschiene anschließen.

Ist dies so korrekt?

Also von der HES geht ein Kabel zum “Hauptstromkasten“, von dort geht dann ein Kabel in.den Sicherungskasten an eine Schiene.
Leider ist der Stromkasten verblompt und ich kann nicht reinschauen, wie die da was verbunden haben.

Anbei mal die Bilder.

Kann man nun die Erdung in den Sicherungskasten führen und dort anklemmen?

Gruß

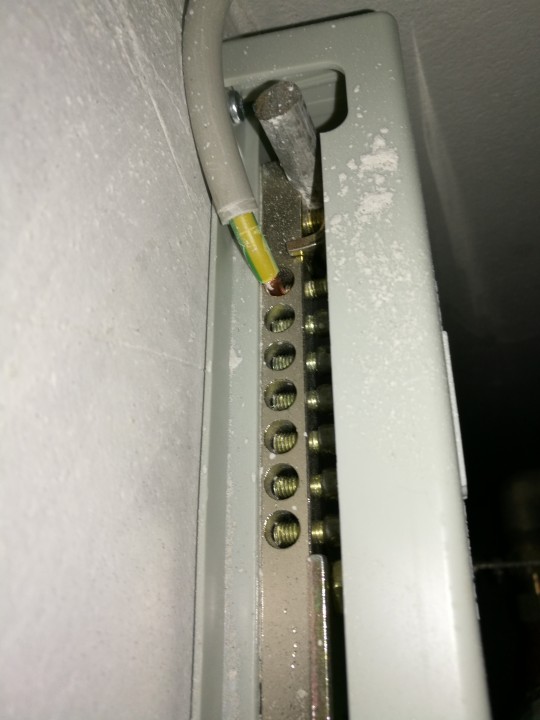

HES

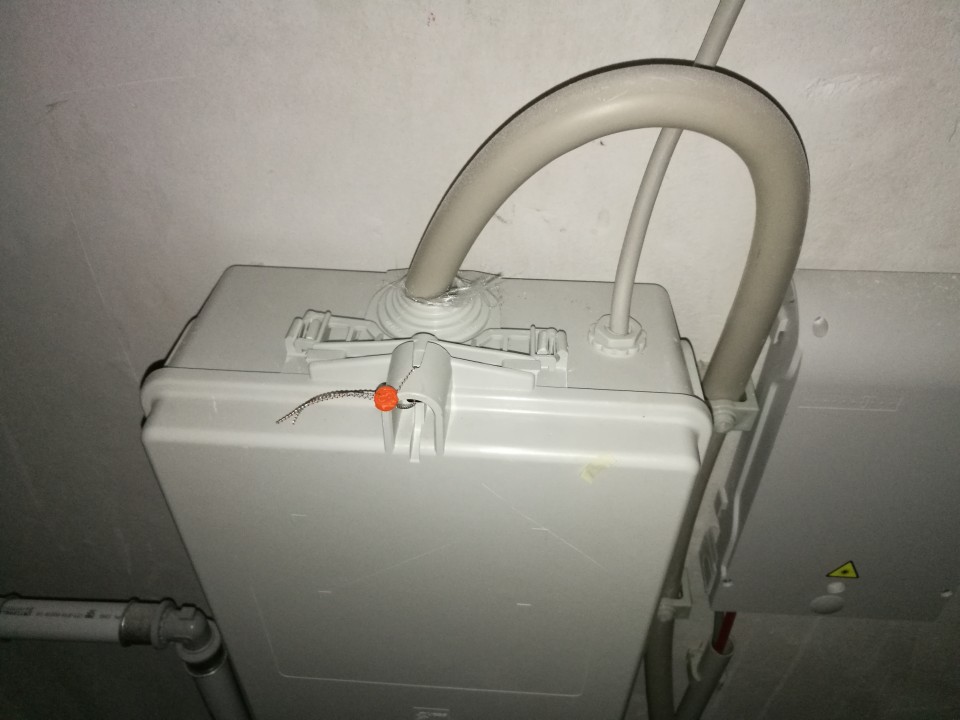

Hauptkasten

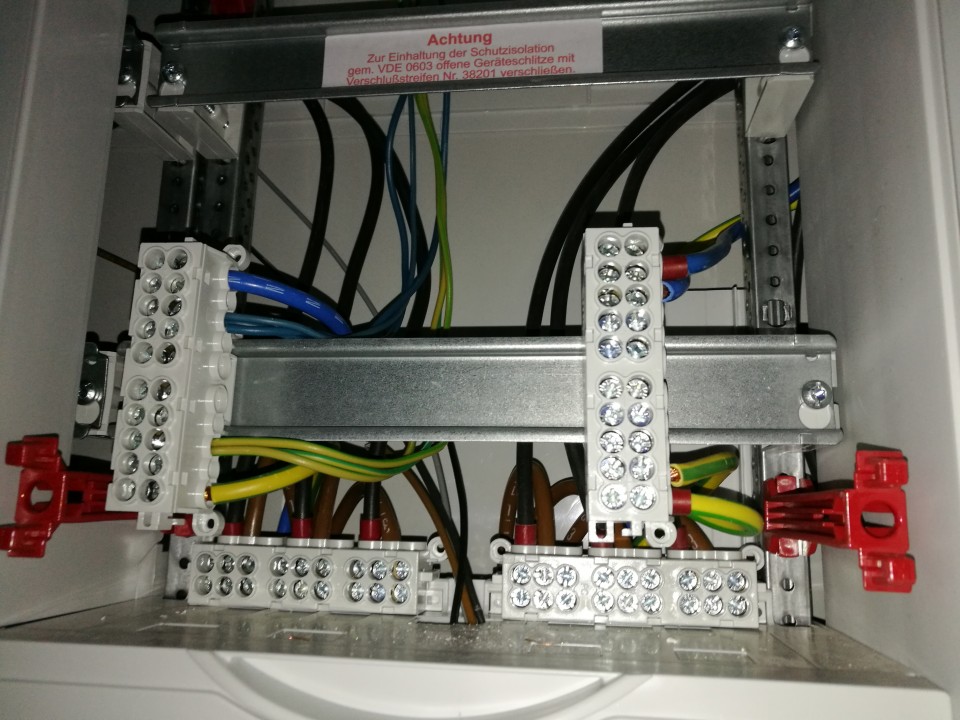

2 Schienen im Sicherungskasten



Benutzeravatar
techno-com
Site Admin
Beiträge: 18543
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 358 Mal
Danksagung erhalten: 456 Mal
Kontaktdaten:

Re: Erdung im Sicherungskasten?

Ungelesener Beitragvon techno-com » 6. Januar 2018 10:50

Dort am 3. Bild anschließen, das ist die HES. Die verbindet in Bild 1 sind nicht tauglich für Blitzstrom !!!!


Gesendet von iPhone mit Tapatalk
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

305er
Neuling
Beiträge: 5
Registriert: 28. Oktober 2017 16:41

Re: Erdung im Sicherungskasten?

Ungelesener Beitragvon 305er » 6. Januar 2018 11:47

Oh ok, danke.

Hätte gedacht, dass das erste Bild die HES ist....gut, sehr schön.
Jetzt muss nur noch ein Loch durch die Betondecke gebohrt werden, damit das Kabel durch kann :Laughinglol:

Benutzeravatar
techno-com
Site Admin
Beiträge: 18543
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 358 Mal
Danksagung erhalten: 456 Mal
Kontaktdaten:

Re: Erdung im Sicherungskasten?

Ungelesener Beitragvon techno-com » 6. Januar 2018 11:52

Außen am Haus runter ! Stichwort „Trennungsabstand“, das mal in der Board Suche eingeben.

Sache für Fachmann übrigens !!!


Gesendet von iPhone mit Tapatalk
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

305er
Neuling
Beiträge: 5
Registriert: 28. Oktober 2017 16:41

Re: Erdung im Sicherungskasten?

Ungelesener Beitragvon 305er » 6. Januar 2018 12:22

Sorry, aber außen am Haus bei nem Neubau....ne Danke. Sieht net schön aus

Benutzeravatar
techno-com
Site Admin
Beiträge: 18543
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 358 Mal
Danksagung erhalten: 456 Mal
Kontaktdaten:

Re: Erdung im Sicherungskasten?

Ungelesener Beitragvon techno-com » 6. Januar 2018 13:05

Daher gehört das ja unter Putz und in die Planung von Anfang an mit rein .....
aber einfach mal lesen was ich oben ALLES geschrieben hatte ... sonst wird das nie etwas.


Gesendet von iPhone mit Tapatalk
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

305er
Neuling
Beiträge: 5
Registriert: 28. Oktober 2017 16:41

Re: Erdung im Sicherungskasten?

Ungelesener Beitragvon 305er » 6. Januar 2018 13:20

Sag es net mir, sondern der Baufirma....ich denke Amt Anfang vom Hausbau bestimmt net an das Fernseh gucken

Benutzeravatar
techno-com
Site Admin
Beiträge: 18543
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 358 Mal
Danksagung erhalten: 456 Mal
Kontaktdaten:

Erdung im Sicherungskasten?

Ungelesener Beitragvon techno-com » 6. Januar 2018 14:04

Fehler eben, man muss an alles denken (nicht nur ans WC) !

Von der Baufirma dann noch dazu Unvermögen und fehlerhaft/stümperhaft !


Gesendet von iPhone mit Tapatalk
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde
Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist )

Wichtiger Hinweis:Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen.
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Dipol
Foren-As
Beiträge: 138
Registriert: 28. November 2007 12:06
Wohnort: Raum Stuttgart
Danksagung erhalten: 63 Mal

Re: Erdung im Sicherungskasten?

Ungelesener Beitragvon Dipol » 19. Februar 2018 22:51

305er hat geschrieben:Kann man nun die Erdung in den Sicherungskasten führen und dort anklemmen?

Nicht alles was man "kann" ist auch normkonform.

DIN EN 60728-11 (VDE 0855-1):2017-10 hat geschrieben:11.3.2 Erdungsleiter
...
Die folgenden Bestandteile sind speziell ausgeschlossen:

  • Schutzerdungs- und/oder Neutralleiter der Stromversorgungsanlage;
  • der Kabelschirm (äußere Leiter) jedes beliebigen Koaxialkabels.

Prophylaktischer Hinweis für Ausreden konzessionierter EFK, die vertragswidrig kein VDE-Auswahlabo vorweisen können: PEN und PE waren auch schon nach den abgelösten Vorgängernormen als Erdungsleiter von Dachantennen unzulässig.

Jeder weiß, dass eine Kette nur so stark wie das schwächste Glied ist, im Antennenbau wird diese Selbstverständlichkeit aber gewöhnlich ausgeblendet. Erdungsleiter aus 16 mm² Cu halten - vorbehaltlich dafür zertifizierter Klemmen - auch äußerst seltene Blitzstromstärken von 200 kA aus, aber nicht wenn der Mastanschluss und/oder die HES oder weitere Sollbruchstellen dazwischen nur für Starkstrom-PA ausgelegt sind.

Bei weniger als 3 Ableitungen von Blitzschutzanlagen und somit üblicherweise einem Erdungsleiter von Antennenanlagen müssen die Verbinder nach Prüfnorm Klasse H = 100 kA blitzstromtragfähig zertifiziert sein.

Die meisten Elektriker haben ihre Kernkompetenzen in anderen Bereichen als in Antennentechnik im allgemeinen und Blitzschutz, Erdung und PA im besonderen. Eine EFK, die von selbst wusste, dass die Klemmen für Erdungsleiter nach IEC 61561-1 blitzstromtragfähig sein müssen, ist mir bislang noch nicht begegnet. :1162
