Erdung mit Steigung zulässig?

Wissen sie nicht was sie für ihre Satanlage alles benötigen, haben sie Fragen zu unseren Komplettanlagen oder zur Planung/Installation einer Anlage (Kabelverlegung, Ausrichtung, Multischaltern, LNB etc.) ?
Schlumpf
Neuling
Beiträge: 2
Registriert: 12. April 2017 11:10

Erdung mit Steigung zulässig?

Ungelesener Beitragvon Schlumpf » 12. April 2017 11:59

Hallo Zusammen,

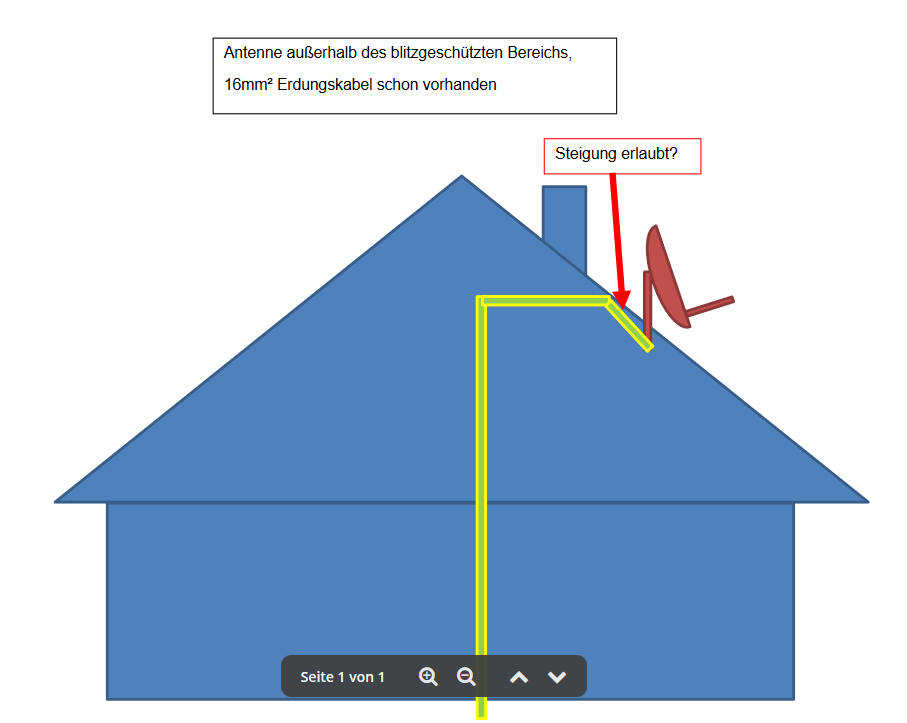

ich habe das Problem, daß sich die Satschüssel außerhalb des blitzgeschützten Bereichs befindet. Leider läßt sich das 16mm² Erdungskabel nicht anders verlegen, so daß es eine negative Steigung über einen Bereich von 20-30cm hat:
Erdungskabel_Verlegung_Satanlage

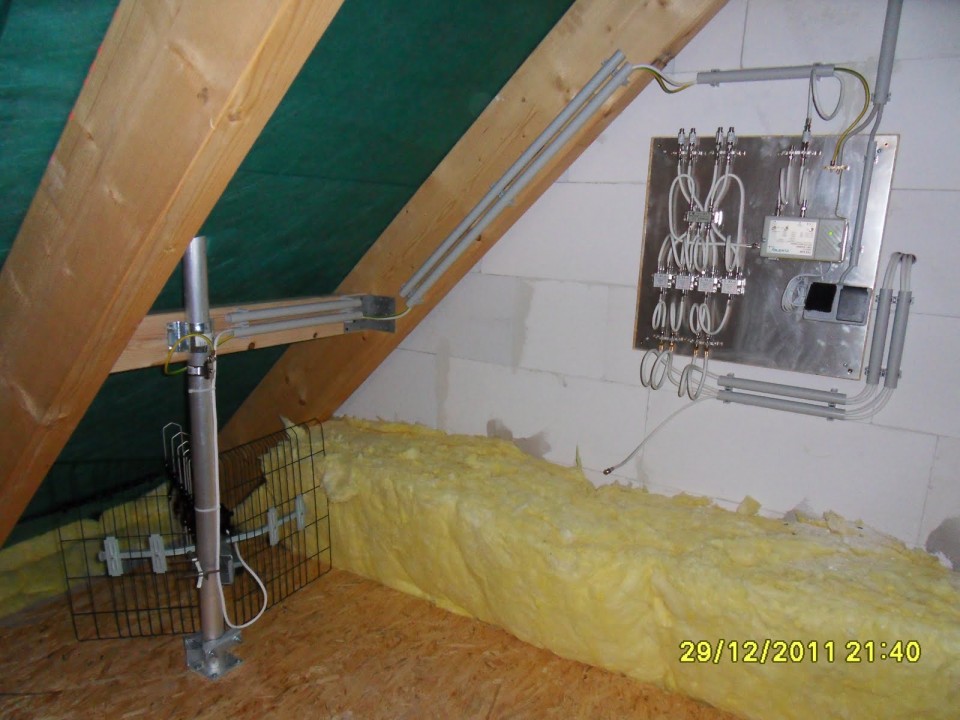

Hier ist ein Bild von Jemandem der sein Erdungskabel vom Mast auch erst wieder nach oben führt:
