Herkules XL Balkonständer/Plattenständer f. 8 Gehwegplatten

Ungelesener Beitragvon techno-com » 30. September 2014 13:17

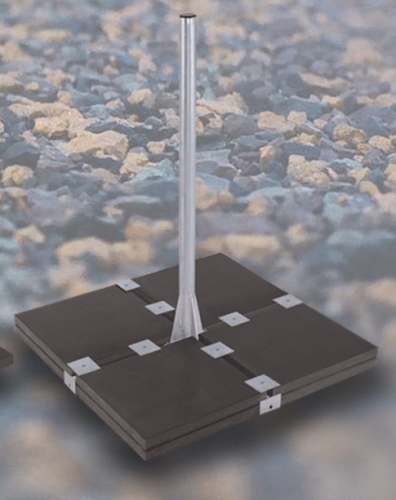

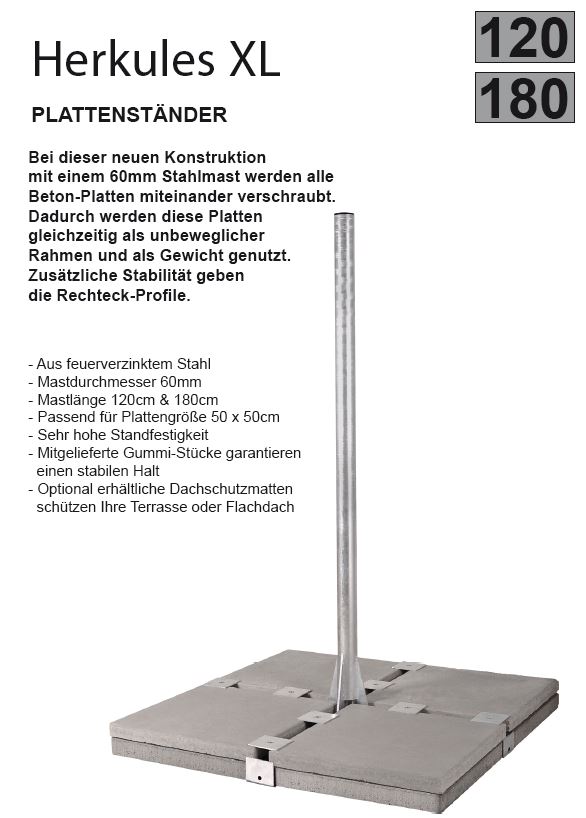

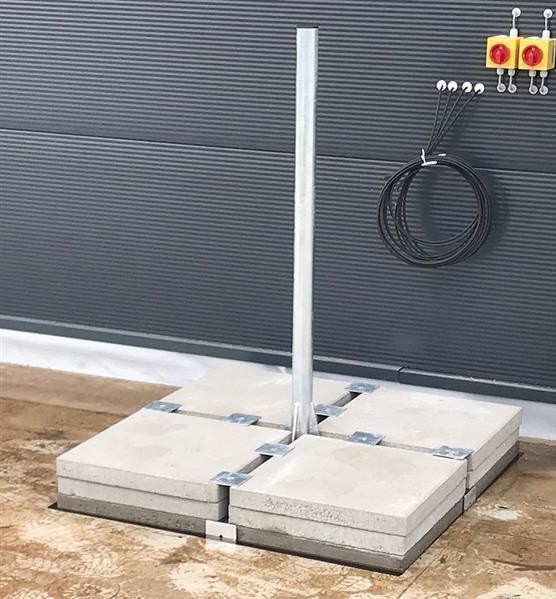

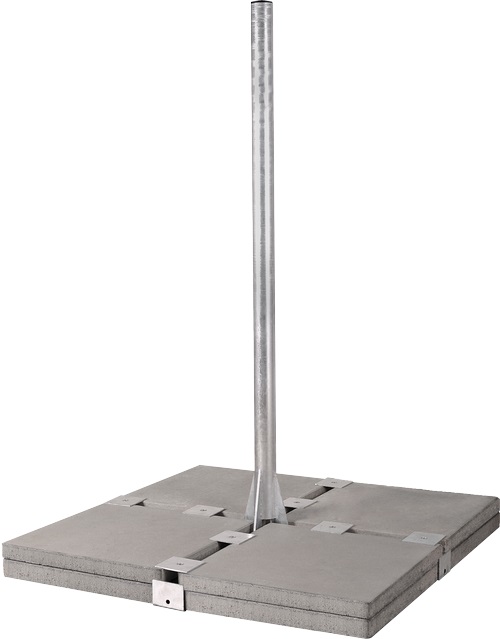

Herkules XL Balkonständer/Plattenständer für 8 Gehwegplatten 1.2 oder 1.8 Meter Mastlänge
Shoplink

Feuerverzinkter 4 Platten Balkon Ständer
Extra schwere, massive Ausführung
In wenigen Handgriffen zusammengebaut

Mastlänge 1,2 / 1,8m

Leicht zum Transportieren

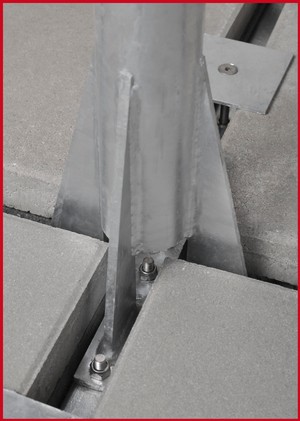

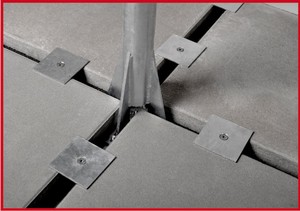

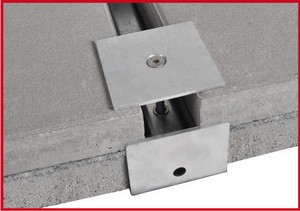

Doppelte Steinplatten werden zusätzlich arretiert,dadurch kein Verrutschen der Steinplatten mehr

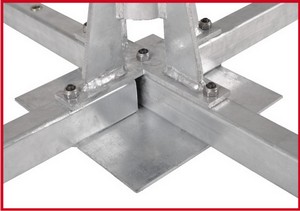

Aus feuerverzinktem Stahl
Passend für Plattengröße 50x50cm (50mm Stark)
8, 12 oder mehr Platten können optional mit zusätzlichen, längeren Schrauben gestapelt werden
Hohe Standfestigkeit

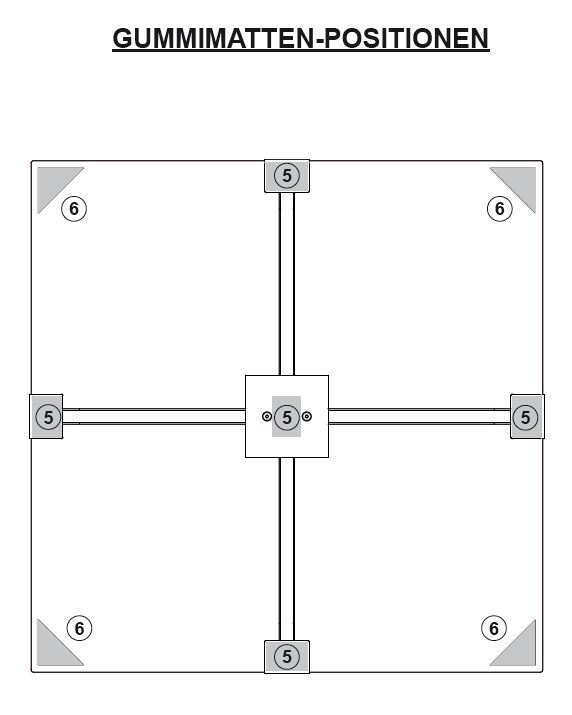

Mitgelieferte Gummiplatten garantieren einen stabilen Halt und optimalen Schutz für Ihre Terrasse
Optional empfehlen wir die 8mm dicke Gummi Bodenschutzmatte 105cm x 105cm

Mastlänge: 1,2m / 1.8m
Mastdurchmesser Ø: 60 mm
Max. Biegemoment bei 216 kg (8 x 27 kg Platten): 960 Nm*
Max. Biegemoment bei 324 kg (12 x 27 kg Platten): 1450 Nm*

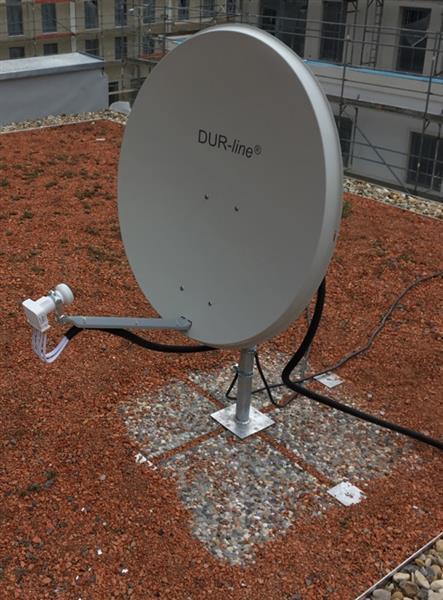

* Bei Dachmontage max. Belastung Traglast der Deckenkonstruktion beachten.

Für 8, 12 Platten sind zusätzliche, längere Schrauben erforderlich (Schraubenset finden sie hier)


Hersteller: Dur-Line / Dura-Sat
Typ: Herkules XL
EAN: 1.2 Meter 4260165023092 / 1.8 Meter 4260165023009
Dateianhänge
Herkules XL Balkonständer/Plattenständer für 8 Gehwegplatten 1.2 oder 1.8 Meter Mastlänge
Herkules XL Balkonständer/Plattenständer für 8 Gehwegplatten 1.2 oder 1.8 Meter Mastlänge
Herkules XL Balkonständer/Plattenständer für 8 Gehwegplatten 1.2 oder 1.8 Meter Mastlänge
Herkules XL Balkonständer/Plattenständer für 8 Gehwegplatten 1.2 oder 1.8 Meter Mastlänge
Herkules XL Balkonständer/Plattenständer für 8 Gehwegplatten 1.2 oder 1.8 Meter Mastlänge
Herkules XL Balkonständer/Plattenständer für 8 Gehwegplatten 1.2 oder 1.8 Meter Mastlänge
Herkules XL Balkonständer/Plattenständer für 8 Gehwegplatten 1.2 oder 1.8 Meter Mastlänge
Herkules XL Balkonständer/Plattenständer für 8 Gehwegplatten 1.2 oder 1.8 Meter Mastlänge
Dur-Line_Herkules-8-Platten-Staender_XL_Anleitung.pdf

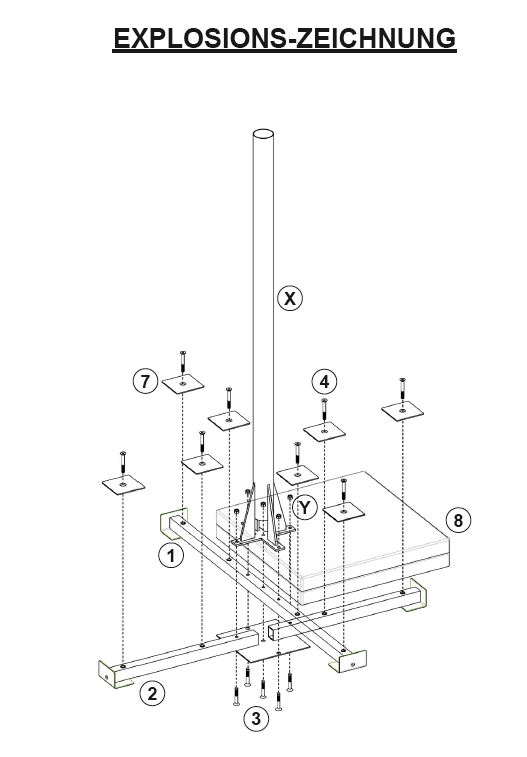

Montageanleitung Herkules XL Bodenständer
(1.1 MiB) 482-mal heruntergeladen
