Herkules Balkonständer/Plattenständer für 1-4 Gehwegplatte

Ungelesener Beitrag von techno-com »

Herkules 1-, 2, 4- Plattenständer/Balkonständer, feuerverzinkt, für bis zu 90cm Antennen/Spiegel
Shoplink


--- Datenblatt incl. Explosionszeichnung/Explosionsschaltbild hier in der Anlage unten zum Download ---
Dur-Line-Herkules-Plattenstaender_1-2-4-fach
Dur-Line-Herkules-Plattenstaender_1-2-4-fach
Der äußerst stabile 1-,2- oder 4-Plattenständer lässt sich mit wenigen Handgriffen leicht und schnell montieren. Alle 4 Platten werden miteinander verschraubt und liefern durch die eingebauten Rechteck-Profile zusätzliche Stabilität.

Bauweise:
Bei der neuen Konstruktion werden alle 4 Platten miteinander verschraubt. Dadurch erhält der Halter eine sehr große Stabilität. Zusätzlich wird die Stabilität noch durch eingebaute Rechteck-Profile erhöht.

- Feuerverzinkte super stabile Ausführung
- Passend für Plattengröße 50x50cm
- Auch 8 Platten können mit optionalem Schraubenset übereinander gestapelt werden (bzw. 4 oder 2 bei den kleineren Modellen)
- Hohe Standfestigkeit
- Einfache, schnelle Montage
- Mitgelieferte Gummiplatten garantieren einen stabilen Halt und optimalen Schutz für Ihre Terrasse
- Mast-Durchmesser 48mm
- Mast-Höhe ca. 90cm
- Für 90cm Spiegel getestet


Hersteller: Dur-Line / Dura-Sat
Typ: Herkules
EAN: xxx (1-fach), 4260165023054 (2-fach), 4260165023016 (4-fach)
Dateianhänge

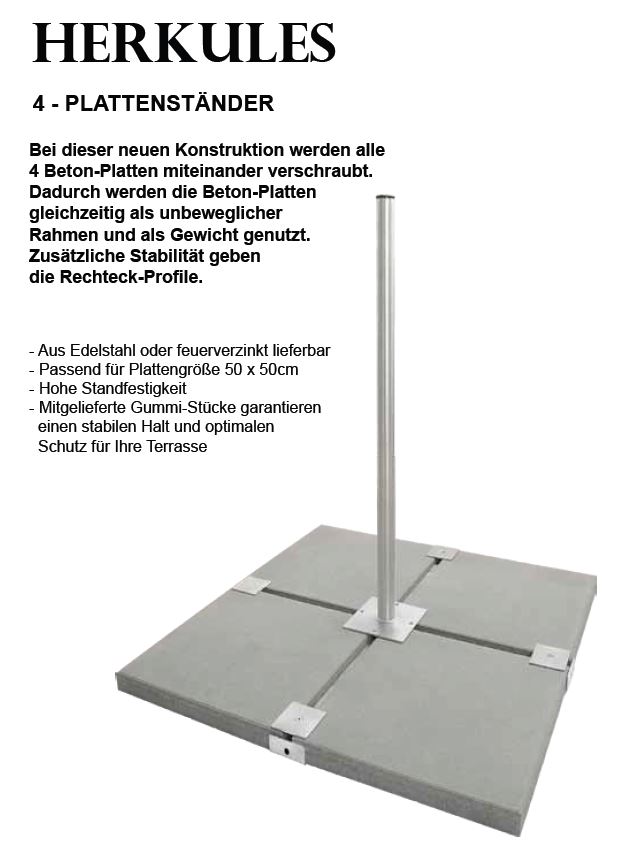

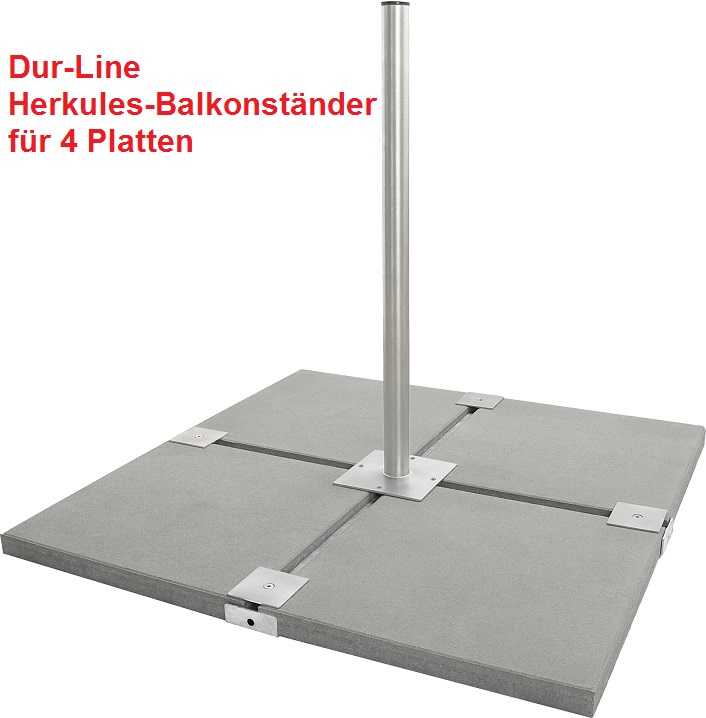

Herkules Balkonständer / Plattenständer für 4 Gehwegplatten
Herkules Balkonständer / Plattenständer für 4 Gehwegplatten

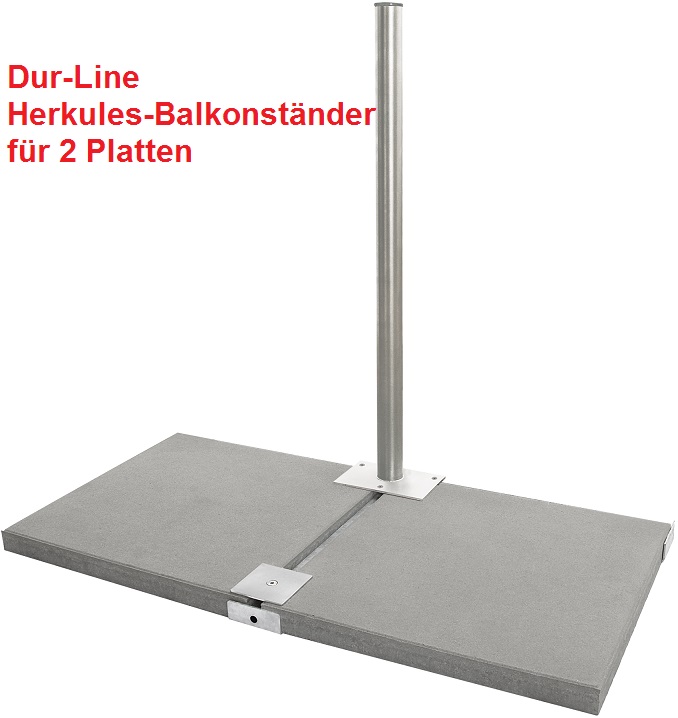

Herkules Balkonständer / Plattenständer für 2 Gehwegplatten
Herkules Balkonständer / Plattenständer für 2 Gehwegplatten

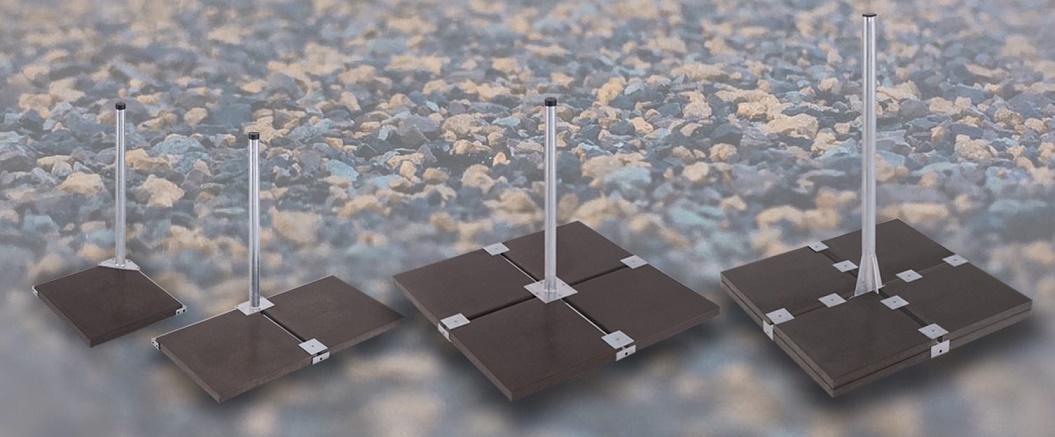

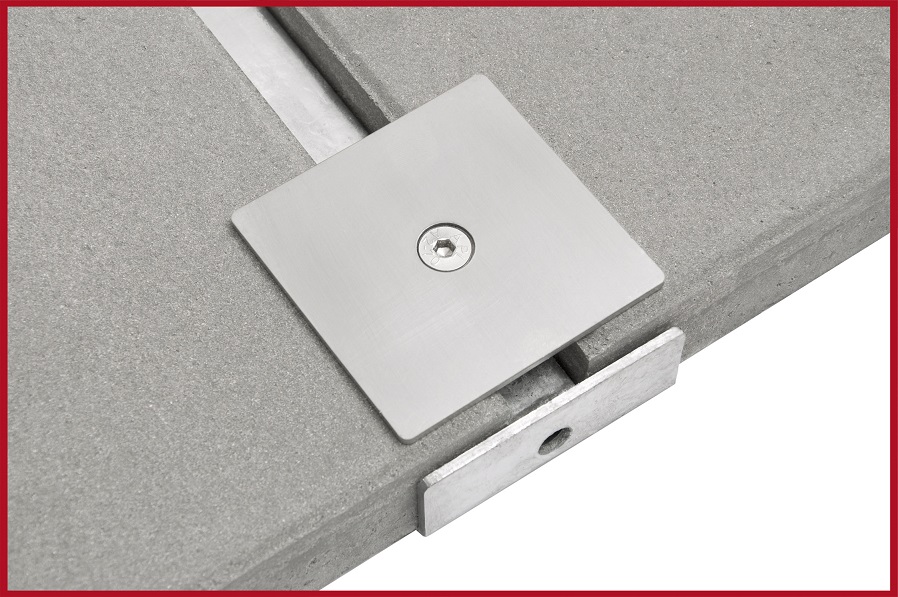

Herkules Balkonständer / Plattenständer
Herkules Balkonständer / Plattenständer

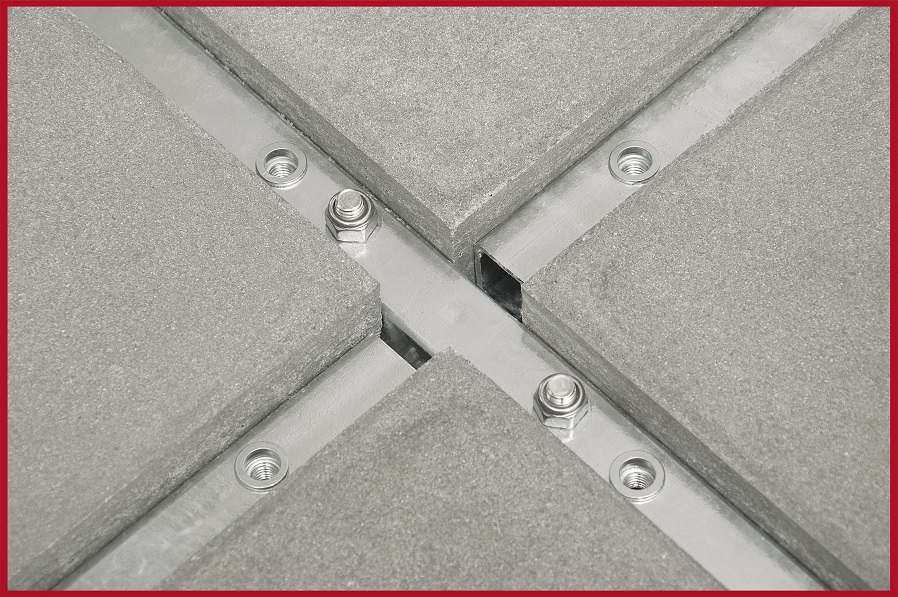

Herkules Balkonständer / Plattenständer
Herkules Balkonständer / Plattenständer
Herkules Balkonständer / Plattenständer für 4 Gehwegplatten
Herkules Balkonständer / Plattenständer für 4 Gehwegplatten

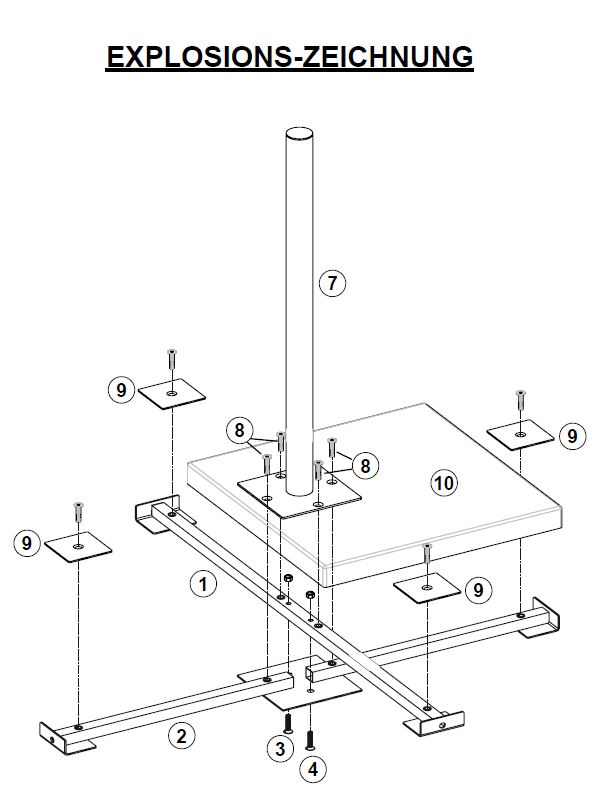

Herkules Balkonständer / Plattenständer für 4 Gehwegplatten (Explosionszeichnung)
Herkules Balkonständer / Plattenständer für 4 Gehwegplatten (Explosionszeichnung)

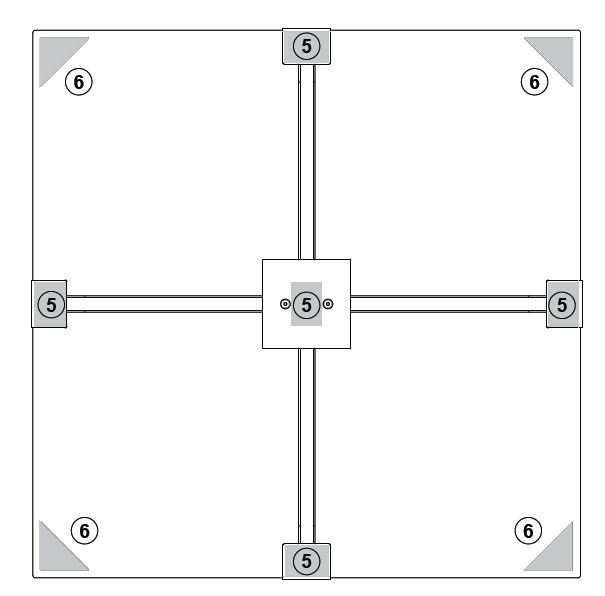

Herkules Balkonständer / Plattenständer für 4 Gehwegplatten (Draufsicht von oben)
Herkules Balkonständer / Plattenständer für 4 Gehwegplatten (Draufsicht von oben)
Herkules_4-Plattenhalter_Anleitung_deutsch.pdf
Herkules Balkonständer / Plattenständer für 4 Gehwegplatten Aufbauanleitung (deutsch)
(382.37 KiB) 739-mal heruntergeladen
Dur-Line_Herkules-Plattenstaender_Datenblatt.pdf
Dur-Line_Herkules-Plattenstaender_Datenblatt
(4.64 MiB) 195-mal heruntergeladen


Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.

Tags:
Benutzeravatar
techno-com
Site Admin
Beiträge: 22107
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 492 Mal
Danksagung erhalten: 563 Mal
Kontaktdaten:

Re: Herkules Balkonständer/Plattenständer für 1-4 Gehwegplat

Ungelesener Beitrag von techno-com »

Auch lieferbar in der Ausführung Edelstahl !

Weiterhin jetzt in der Ausführung "XL" => Herkules XL Balkonständer/Plattenständer f. 8 Gehwegplatten
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Benutzeravatar
techno-com
Site Admin
Beiträge: 22107
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 492 Mal
Danksagung erhalten: 563 Mal
Kontaktdaten:

Re: Herkules Balkonständer/Plattenständer für 1-4 Gehwegplatte

Ungelesener Beitrag von techno-com »

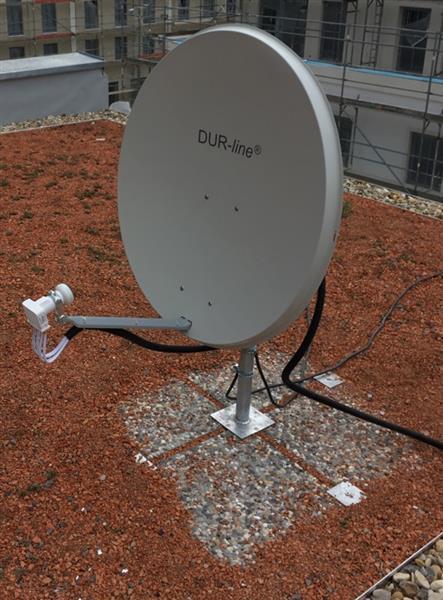

Hier Blider von Anwendungen (das 2. Blid zeigt aber den Herkules Plattenständer XL für 8 Platten - Herkules XL Balkonständer/Plattenständer f. 8 Gehwegplatten - , nicht die Standard-Version)
Dateianhänge
Herkules_ Balkonständer_Plattenständer_fuer-4-Gehwegplatten
Herkules_ Balkonständer_Plattenständer_fuer-4-Gehwegplatten

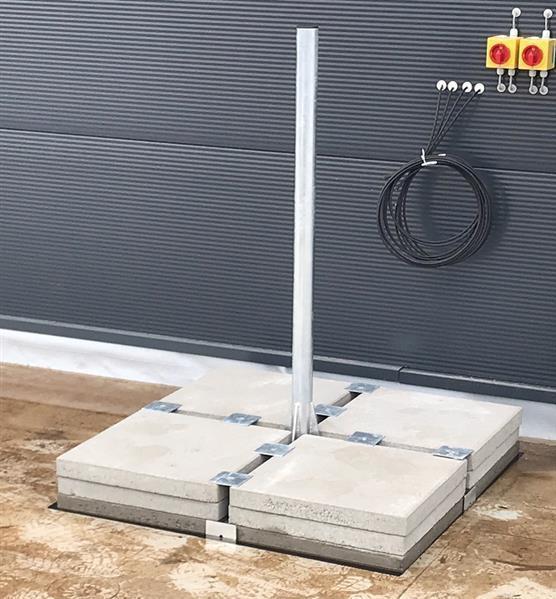

Herkules_ Balkonständer_PlattenständerXL_fuer-8-Gehwegplatten
Herkules_ Balkonständer_PlattenständerXL_fuer-8-Gehwegplatten
